Gebrauchsanweisung

Operating instructions

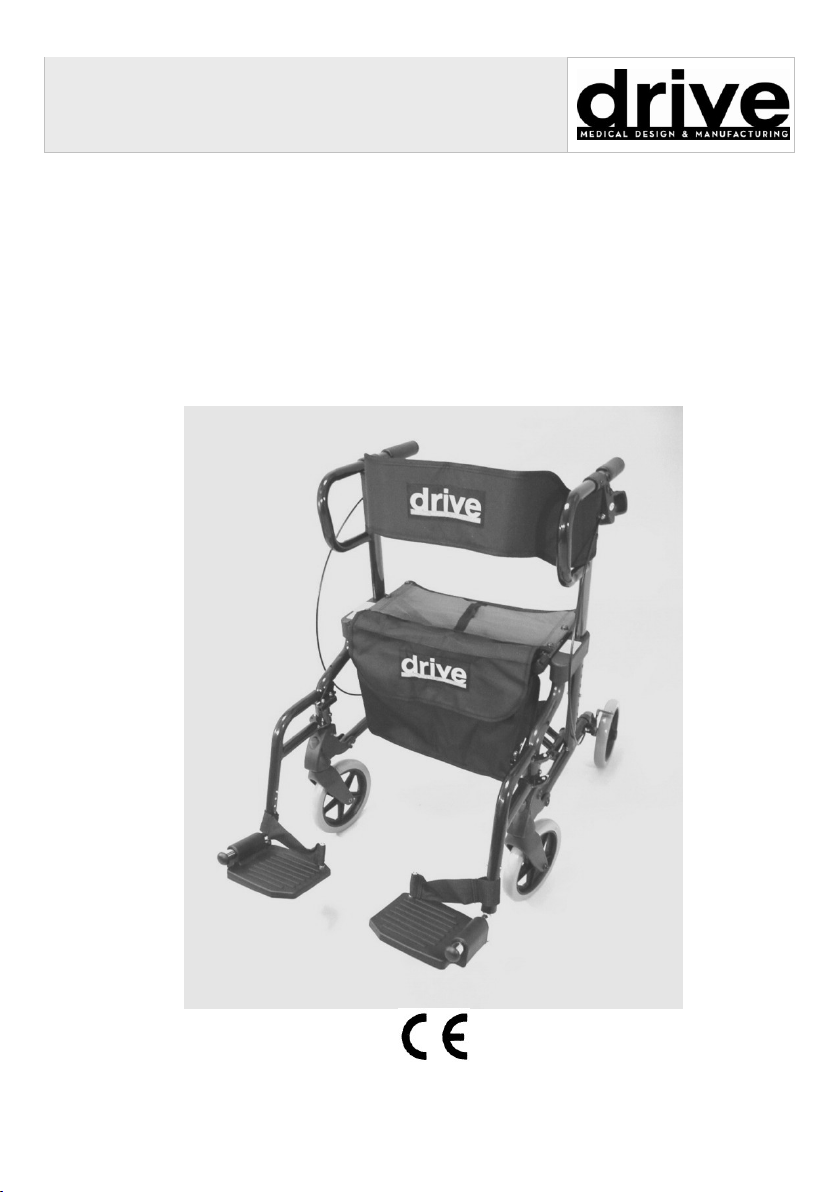

Rollator „Diamond Deluxe“

mit abnehm - und schwenkbaren Fußstützen

with removable and swivelling footrests

Art.Nr. / REF 745R

Teile des Rollator –Parts of walking device

1 Schiebegriff höhenverstellbar–Adjustable tube of handgrips

2 Bremse –Brake

3 Rückenstütze –Backrest

4 Sitz –Seat

5 Hinterrad –Rear wheel

6 Vorderrad –Front wheel

7 Tasche - Bag

8 Fußstütze –Footrest

9 Sicherungsschraube für Hinterrad –Safety screw –Footrest

Indikation –Indication

Gehhilfe für den Innen- und Außenbereich

zum Ausgleich bzw. zur Verbesserung

eingeschränkter Gehleistung. Kann durch die

abnehm- und schwenkbaren Fußstützen auch

als Transportstuhl verwendet werden

Walking device for indoor and outdoor use for

compensation and improvement respectively

of restricted ability of walking. Can be used

also as a transport chair because of the

removable and swivelling footrests.

Wiedereinsatz –Reapplication

Dieses Produkt ist für den Wiedereinsatz

geeignet.

Bei der Aufbereitung sind die Vorgaben des

Herstellers zu beachten und werden auf

Anfrage zur Verfügung gestellt.

This product is suitable for the reapplication.

With the processing the standards of

the manufacturer must be considered.

This standards are made available on inquiry.

Montage –Assembly

Legen Sie die Einzelteile wie in Bild 1 gezeigt bereit. Führen Sie die Hinterräder in die

Aufnahmerohre ein (Bild 2) und sichern Sie sie mit den Sicherungsschrauben (Bild 3).

Die Vorderräder werden kraftvoll in die Aufnahmen eingedrückt bis sie einrasten (Bild 4).

Zum Lösen des Rades, den roten Knopf drücken und Rad herausziehen (Bild 5)

Prepare the individual parts as shown in picture 1. Insert the back wheels in the admission

pipes (picture 2) and protect them with the protection screws (picture 3). The front wheels

must be pushed powerfully in the admissions (picture 4). To reassemble press the red button

and pull the wheel out (picture 5).

Stellen Sie nun den Rollator (Bild 6) auf die Räder (Bild 7) und drücken Sie von oben seitlich

auf die Sitzfläche bis diese hör- und spürbar einrastet (Bild 8). Zur Höheneinstellung der

Griffe drücken sie beide Clips und verschieben das Führungsrohr in die gewünschte

Stellung (Bild 9).

Die Fußstützen so einhängen, dass sie in beiden Bolzen einrastet (Bild 10, 11). Zum

Wegschwenken die Arretierung wie in Bild 12 gezeigt lösen.

Wenn Sie die Fußstützen nicht benutzen, hängen Sie diese wie in Bild 13 gezeigt so ein,

dass alle 3 Bolzen eingerastet sind, die Fußstützen sind dann fest am Rollator arretiert.

(Bild 14)

Put now the Rollator (picture 6) on the wheels (picture 7) and press from above at the side of

the seat until it locks audible and perceptibly (picture 8). For height adjustment of the

handgrips press both clips and shift the leadership pipe in the desired position (picture 9).

Hang up the footrests in such a way that it engages in both bolts (picture 10, 11).

For swing away the footrests unlock the interlock as shown in picture 12. If you do not use

the footrests, hang up this as shown in picture 13 in such a way that all 3 bolts have

engaged, then the footrests are firmly arrested at the Rollator (picture 14)

Bremsen –Braking / Parking

Zum Bremsen während des Gehens mit dem

Rollator beide Bremsgriffe mit den Händen

nach oben ziehen (siehe Bild).

Immer langsam und gleichmäßig mit beiden

Händen bremsen.

For braking the walking device pull both

brakes upwards to the handgrip (see

picture).

Always brake slowly and steady.

Zum Feststellen/Parken des Rollators beide

Bremsgriffe nach unten drücken bis sie

hörbar einrasten (siehe Bild)!

Zum Entriegeln der Bremse beide

Bremsgriffe wieder nach oben ziehen bis sie

entriegelt sind (Bremsgriffe sind in mittlerer

Position).

For parking the walking device press down

the brakes until they click in the parking

position (see picture). For unlocking the

brakes pull them upwards towards the

handgrips until they are unlocked (both

brakes are in a middle position).

Die Bremswirkung kann durch die Abnutzung der Reifen beeinträchtigt werden. Deshalb

Bremswirkung regelmäßig prüfen.

The effect of the brakes can be affected by abrasion of the wheels.

Therefore test regularly the brakes.

Einstellung Bremse –Adjustment of brake

Bei schlechter oder zu harter Bremswirkung

kann die Bremse entweder am Brems-

gehäuse oben (Bild 1) oder mit

entsprechendem Werkzeug (nicht im

Lieferumfang) an der Einstellschraube am

Bowdenzug unten (Bild 2) auf

die gewünschte Bremswirkung eingestellt

werden.

For desired braking strength adjust the brake

either manually at the screw on the housing

of the brake (picture 1) or with the suitable

tool (not included) on the brake wire (picture

2).

Zusammenfalten/Transport/Verstauen –Folding/Transport/Storage

Um den Rollator zusammen zu falten, Sitz am Rollator nach oben ziehen und Rollator seitlich

zusammendrücken!

For folding pull the handle at the seat upwards and fold the rollator sidewise

Sicherheitshinweise –Safety instructions

Zum Aufstehen stets Fußstützen

wegschwenken, diese nie als Aufstehhilfe

verwenden –Sturzgefahr !

Never use the footrest as device to stand up,

swing them away before - Danger of falling !

Reinigung/Wartung –Cleaning/Maintenance

Von Hand mit einem feuchten Tuch

regelmäßig reinigen!

Clean regularly by hand with a damp cloth!

Keine aggressiven Reinigungsmittel

verwenden!

Do not use any aggressive detergents!

Schrauben am Rollator regelmäßig

kontrollieren und gegebenenfalls nachziehen!

Screws of walking device must be checked

regularly and if necessary retightened.

Technische Daten –Technical Data

Maße –dimensions

Länge gesamt (m.Fußstützen) -

length over all (with footrests)

740 mm (1042 mm)

Breite gesamt –width over all

640 mm

Breite zwischen Hinterrädern –

width between the rear wheels

460 mm

Breite zwischen Handgriffen –

width between handgrips

475 mm

Schiebegriffe 8-fach verstellbar

Adjustment of handgrips in 8 steps

770 –945 mm

Sitzhöhe –seat height:

540 mm

Sitzplatte L/B –dimensions seat L/W

190/ 4000 mm

Gewicht –weight

ohne Fußstützen –without footrests

8,8 kg

mit Fußstützen–with footrests

10,3 kg

Max. Belastungen –max. loads

136 kg

Materialien - material

Präzi-Stahlrohr, Kunststoff in Leichtbauweise

Precision steel tube, high-quality plastic

Typenschild –Type label

Rollator –walking aid

Diamond Deluxe

REF

745 R

XXX XXX

(MM/YYYY)

12-2009

Max. Belastung - Max. load: 136 kg

Für Innen- und Außenbereich –For indoor and outdoor

use!

Drive Medical GmbH & Co. KG · 88316 Isny/Allgäu

(Germany)

1 Produktname –product name

2 Artikelnummer –article number

3 Seriennummer –serial number

4 Produktionsdatum –date of manufacturing

5 Gebrauchsanweisung beachten –Attention: See operating instructions

Garantie - Warranty

Die Gewährleistung beträgt 24 Monate ab

Kaufdatum.

We issue a warranty of 24 months from date

of purchase.

Irrtum und Änderungen aufgrund von

technischen Verbesserungen und

Designveränderungen vorbehalten.

Subject to technical alterations.

Errors and omissions excepted.

Drive Medical GmbH & Co. KG

Leutkircher Straße 44

D-88316 Isny/Allgäu (Germany)

Internet www.drivemedical.de

E-mail info@drivemedical.de

Drive Medical Limited

Ainleys Industrial Estate

Elland

GB WEST YORKSHIRE HX5 9JP

Phone +44 1422-314488

Fax +44 1422-314489

Internet www.drivemedical.co.uk

Stand 01/2010

As per: 01/2010

Ihr Fachhändler –Your specialist dealer
