Drive Migo Manual de usuario

Gebrauchsanweisung –Operating instructions

Rollator –Walking device

Migo

mit Rädern –wheels 190/50 mm

REF 723 100 000 / 723 200 000

mit Rädern –wheels 190/35 mm

REF 723 300 000 / 723 400 000

2/12

Teile des Rollator –Parts of walking device

1 Handgriff –Handgrip

2 Schiebegriff –Adjustable tube of handgrips

3 Bremse –Brake

4 Feststellhebel für Schiebegriffe –Height adjustment

lever for handgrips

5 Hinterrad –Rear wheel

6 Rahmen - Frame

7 Vorderrad –Front wheel

8 Korb –Basket

9 Sitz –Seat

10 Tablett –Tray

11 Bowdenzug –Brake wire

3/12

Indikation –Indication

Gehhilfe für den Innen- und

Außenbereich zum Ausgleich

bzw. zur Verbesserung einge-

schränkter Gehleistung.

Walking device –for indoor and

outdoor use –for compensation

and improvement respectively of

restricted ability of walking.

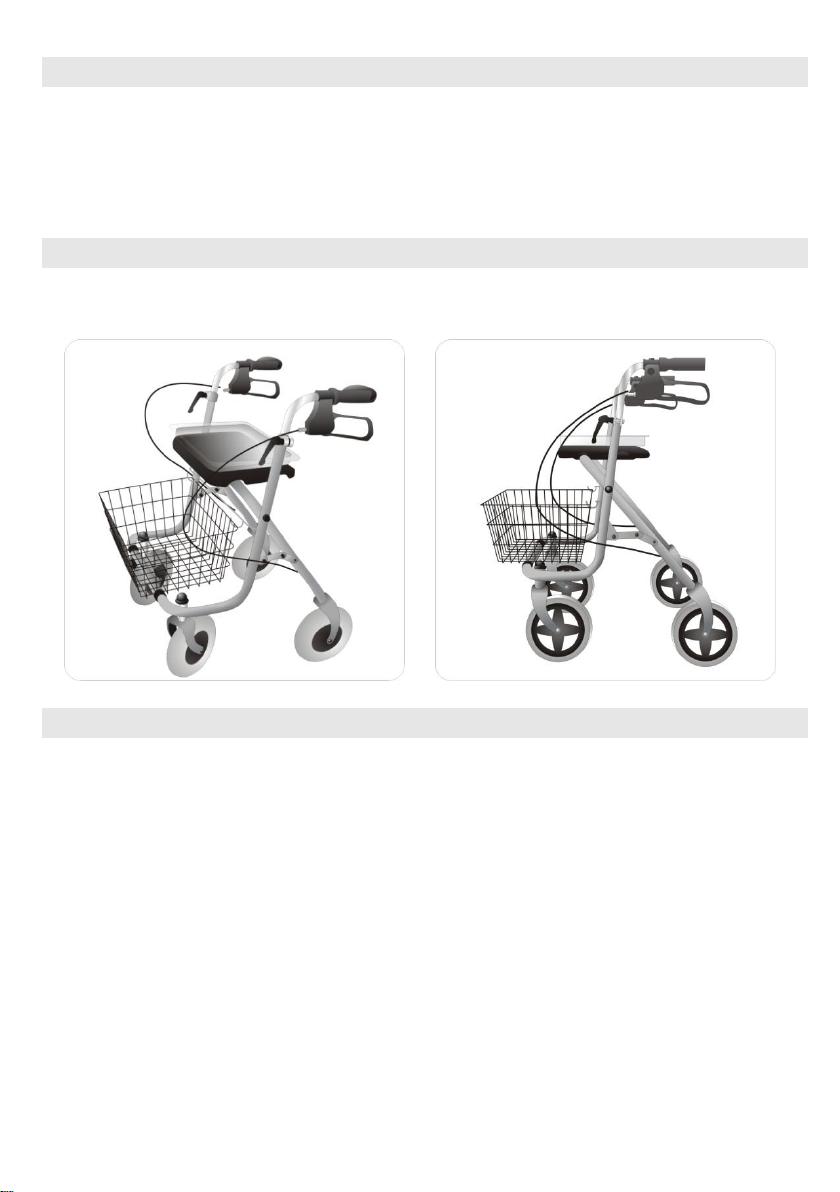

Modell –Model

Migo mit Rädern –with wheels

190/50 mm

Migo mit Rädern –with wheels

190/35 mm

Lieferumfang –Scope of delivery contents

1. Rollator

2. Korb

3. Tablett

4. Gebrauchsanweisung

1. Walking device

2. Basket

3. Tray

4. Operating instructions

4/12

Installation –Installation

Höheneinstellung Schiebegriffe –Height adjustment handgrips

Schiebegriffe mindestens bis

zur „Maximum“-Markierung in

das Rahmen-Rohr einstecken.

Durch Drehen des Feststell-

hebels im Uhrzeigersinn in der

gewünschten Höhe feststellen.

Beide Griffe in gleicher Höhe

einstellen.

Schiebegriffe müssen parallel

zur Laufrichtung eingestellt

sein!

Der Feststellhebel selbst kann

durch gleichzeitiges Ziehen

und Drehen in seiner Position

verstellt werden.

Um die Höheneinstellung der Schiebegriffe zu verändern den Fest-

stellhebel entgegen dem Uhrzeigersinn drehen um die Fixierung zu

lösen. Dann wie oben beschrieben den Griff in gewünschter Höhe

feststellen.

Insert the tube of the adjustable handgrip into the frame at least to the

“Maximum” marking.

Fix it in the desired height with the fixing lever by turning it clockwise.

Adjust both handgrips on the same height / level.

Handgrips must be adjusted parallel to the walking direction!

Fixing lever itself can be adjusted in the desired position by

simultaneously pulling and twisting.

For readjustment of the height of the handgrips unlock the fixing lever

by turning it counterclockwise. Then fix the handgrip how described

above.

5/12

Entfalten - Unfold

Rollator auf die Räder stellen.

Vorderrahmen nach vorne

drücken indem ein Handgriff

schräg nach unten hinten

gezogen wird bis Rollator auf

vier Rädern steht.

Dann den Sitz nach unten

drücken bis er hörbar in das

Querrohr einrastet.

Position the walking device on

its wheels. Push the front frame

forward by pressing on the

handgrips down and pulling

backwards until the walking

device stands on four wheels.

Then press the seat down until it

clicks into place on the crossbar.

Korb und Tablett anbringen –Fitting with basket and tray

Den Korb an den kleinen Haken

vorne unterhalb des Sitzes

einhängen und das Tablett von

oben mit den kleinen Füßchen

in die kleinen Löcher in der

Sitzplatte stellen (siehe Bild).

Hook in the basket in the hooks

at the frame under the seat plate

and place the tray with its small

feet in the holes in the seat plate

(see picture).

6/12

Bremsen –Braking / Parking

Zum Bremsen während des

Gehens mit dem Rollator beide

Bremsgriffe mit den Händen nach

oben ziehen (siehe Bild).

Immer langsam und gleichmäßig

mit beiden Händen bremsen.

For braking the walking device

pull both brakes upwards to the

handgrip (see picture).

Always brake slowly and steady.

Zum Feststellen/Parken des

Rollators beide Bremsgriffe nach

unten drücken bis sie hörbar

einrasten (siehe Bild)!

Zum Entriegeln der Bremse

beide Bremsgriffe wieder nach

oben ziehen bis sie entriegelt

sind (Bremsgriffe sind in mittlerer

Position).

For parking the walking device

press down the brakes until they

click in the parking position (see

picture). For unlocking the brakes

pull them upwards towards the

handgrips until they are unlocked

(both brakes are in a middle

position).

Die Bremswirkung kann durch die Abnutzung der Reifen

beeinträchtigt werden. Deshalb Bremswirkung regelmäßig prüfen.

The effect of the brakes can be affected by abrasion of the wheels.

Therefore test regularly the brakes.

7/12

Einstellung Bremse –Adjustment of brake

Bei schlechter oder zu harter

Bremswirkung kann die Bremse

entweder am Bremsgehäuse

oben (Bild 1) oder mit ent-

sprechendem Werkzeug

(nicht in Lieferung enthalten)

an der Einstellschraube am

Bowdenzug unten (Bild 2) auf

die gewünschte Bremswirkung

eingestellt werden.

For desired braking strength

adjust the brake either manually

at the screw on the housing of the

brake (picture 1) or with the

suitable tool (not included) on the

brake wire (picture 2).

8/12

Sitzen –Sitting

Den Rollator auf ebenen und

festen Untergrund stellen.

Dann die Bremsen fest-

stellen.

Rollator muss stabil stehen

und darf nicht rutschen.

Nur aufrecht sitzen, nicht nach

hinten lehnen (siehe Bild)!

Position the walking device on

an even and solid surface.

Then lock the brakes

(parking position). Walking

device must stand and must

not slip. Sit straight up and do

not lean backwards (see

picture).

Zusammenfalten / Transport / Verstauen –Folding / Transport / Storage

9/12

Um den Rollator zusammen zu falten Sitz und Rollator nach oben ziehen!

Rollator entgegen der Laufrichtung nach hinten unten kippen dann faltet

sich der Rahmen (Bild 1+2). Rollator kann nun durch hinter sich her

ziehen transportiert oder verstaut werden (Bild 3).

For folding pull seat upwards. Walking device can now be transported by

trailing or is now suitable for storage (picture 3).

Sicherheitshinweise –Safety instructions

Rollator nur als Gehhilfe verwenden!

Use only as a walking device!

Rollator nur auf ebenem und festem

Untergrund verwenden.

Use only on even and solid surfaces.

Es ist untersagt, sich auf den Rollator

zu stellen oder eine Person oder Tiere

auf dem Rollator zu befördern!

Walking device must not be used for

standing on or as a wheelchair!

It must not be used for transport of

persons or animals!

Maximale Belastung: 130 kg

Maximum load: 130 kg

Das Tablett nur für kleine, leichte

weder spitze noch heiße Gegen-

stände verwenden.

Max. Belastung: 5,0 kg

Use tray only for small, light, but not

for pointed or hot objects.

Max. load: 5.0 kg

Den Korb nur für den Transport von

Gegenständen verwenden und nicht

überladen!

Max. Belastung: 5,0 kg

Use basket only for transport of

objects and do not overload.

Max. load: 5.0 kg

10/12

Reinigung/Wartung –Cleaning/Maintenance

Von Hand mit einem feuchten Tuch

regelmäßig reinigen!

Clean regularly by hand with a damp

cloth!

Keine aggressiven Reinigungsmittel

verwenden!

Do not use any aggressive

detergents!

Schrauben am Rollator regelmäßig

kontrollieren und gegebenenfalls

nachziehen!

Screws of walking device must be

checked regularly and if necessary

retightened.

Technische Daten –Technical Data

Migo

mit Rädern –

wheels 190/50 mm

mit Rädern –

wheels 190/35 mm

Maße –dimensions

Länge gesamt –length over all

600 mm

Breite gesamt –width over all

570 mm

565 mm

Breite zwischen Handgriffen –

width between handgrips

445 mm

Breite zwischen Hinterrädern –width between

the rear wheels (free space for walking)

430 mm

Schiebegriffe einstellbar von....bis... –

Adjustment of handgrips from…to…

800 –940 mm

Sitzhöhe –seat height:

600 mm

Sitzgröße L/B –dimensions seat L/W

255 / 380 mm

Faltmaße –dimensions folded

Länge gefaltet –length (folded)

270 mm

Höhe geringste –

height (folded with lowest adjustment handgrips)

920 mm

Höhe ohne Schiebegriffe –

height (folded without tubes handgrips)

775 mm
