Dometic CoolAir SP950C Manual de usuario

Fastening frame

for Renault Magnum

Installation manual. . . . . . . . . . . . . . . 5

Befestigungsrahmen

für Renault Magnum

Montageanleitung . . . . . . . . . . . . . . . 9

Cadre de fixation

pour Renault Magnum

Notice de montage. . . . . . . . . . . . . . 14

Bastidor de fijación

para Renault Magnum

Instrucciones de instalación. . . . . . . 19

Telaio di fissaggio

per Renault Magnum

Istruzioni di montaggio. . . . . . . . . . . 24

Bevestigingsframe

voor Renault Magnum

Montagehandleiding . . . . . . . . . . . . 28

Fastgørelsesramme

til Renault Magnum

Installationsvejledning . . . . . . . . . . . 32

Fästram

för Renault Magnum

Monteringsanvisning . . . . . . . . . . . . 36

Festeramme

for Renault Magnum

Montasjeveiledning . . . . . . . . . . . . . 40

Kiinnityskehys

malliin Renault Magnum

Asennusohje . . . . . . . . . . . . . . . . . . 44

Estrutura de fixação

para Renault Magnum

Instruções de montagem . . . . . . . . . 48

Крепежная рамка

для Renault Magnum

Инструкция по монтажу . . . . . . . . . 52

Rama mocująca

do Renault Magnum

Instrukcja montażowa . . . . . . . . . . . 56

Upevňovací rám

pro Renault Magnum

Návod k instalaci. . . . . . . . . . . . . . . 60

Upevňovací rám

pre Renault Magnum

Montážny návod . . . . . . . . . . . . . . . 64

Rögzítőkeret

Renault Magnum

Szerelési útmutató . . . . . . . . . . . . . 68

CoolAir SP950C

123

CoolAir SP950C

CoolAir SP950C Explanation of symbols

Please read this manual carefully before installing and starting up and

store it in a safe place. If the device is resold, this instruction manual

must be handed over to the purchaser along with the device.

Table of contents

1 Explanation of symbols . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5

2 General safety instructions . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6

3 Scope of delivery . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6

4 Target group for this manual . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7

5 Intended use . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7

6 Fitting the fastening frame . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7

7 Guarantee . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8

1 Explanation of symbols

➤Action: This symbol indicates that action is required on your part. The

required action is described step-by-step.

✓This symbol describes the result of an action.

Fig. 15, page 3: This refers to an element in an illustration. In this case,

item 5 in figure 1 on page 3.

NOTICE!

Failure to observe this instruction can cause material damage and

impair the function of the product.

NOTE

Supplementary information for operating the product.

General safety instructions CoolAir SP950C

2 General safety instructions

The manufacturer accepts no liability for damage in the following cases:

Damage to the product resulting from mechanical influences and excess

voltage

Alterations to the product without express permission from the manu-

facturer

Use for purposes other than those described in the operating manual

3 Scope of delivery

Installation kit for Renault Magnum,

item no. 9100300052

Before starting the system, check that all the parts belonging to the scope of

delivery are present.

NOTICE!

The freedom of movement of semi-trailers (of the outer edges of

the semi-trailer when turning or jackknifing) and other vehicle

attachments must not be restricted.

NOTE

Observe the safety instructions in the installation manual for the

CoolAir SP950 parking cooler.

Quantity Designation Item number

1 Fastening frame 4442500718

1 Installation manual 4445100645

3 Ribbed bolt M8 x 25

4BoltM8x30

12 U washer M8 (d1 = 8.4 mm, d2 = 16 mm)

8 Nut M8, self-locking

CoolAir SP950C Target group for this manual

4 Target group for this manual

The installation information in this manual is only intended for qualified

personnel at workshops, who are familiar with the guidelines and safety

precautions to be applied during the installation of vehicle accessory parts.

5 Intended use

The fastening rail is used for installing the SP950C condenser unit for the

CoolAir SP950 parking cooler to the following vehicles: Renault Magnum.

The fastening frame is attached on the left of the rear cab wall.

When fastening the fastening frame, use existing fastening points on the

vehicle. You do not need to drill new holes.

6 Fitting the fastening frame

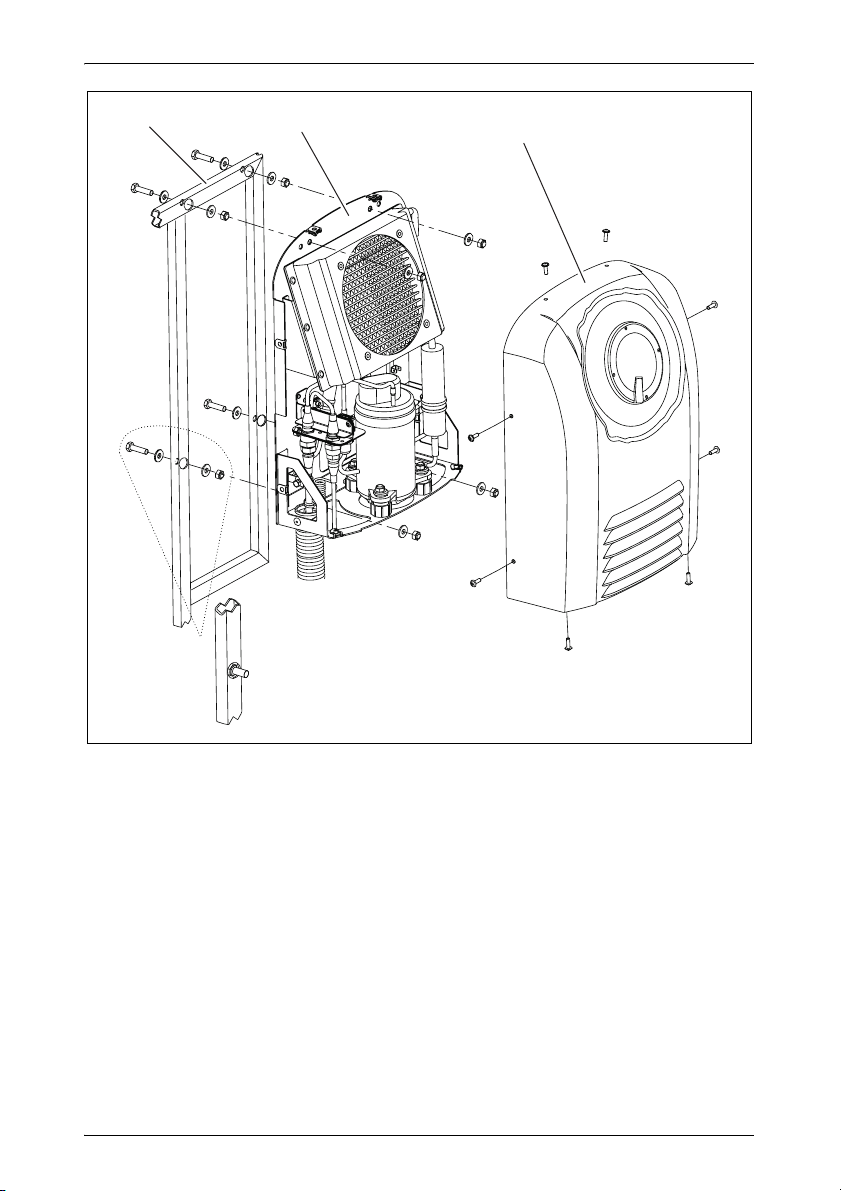

Basic assembly is described in fig. 1, page 3:

NOTICE!

Observe the information in the installation manual when fitting the

CoolAir SP950 parking cooler.

NOTE

Operating instructions can be found in the operating manual for

the CoolAir SP950 parking cooler.

Item Designation

1 Fastening frame

2 Condenser unit

3 Cover

Guarantee CoolAir SP950C

Fit the fastening frame and the CoolAir SP950 parking cooler on the Renault

Magnum as follows:

➤Insert and tighten the four M8 x 30 bolts, eight U washers

M8 8.4 x 16 mm and four M8 retaining nuts (fig. 1, page 3) in the mount-

ing frame for the condenser unit.

➤Remove the existing screw on the bracket (fig. 22,page 4).

➤Fasten the fastening frame using the M8 x 25 ribbed bolts provided

(fig. 21and 2,page 4).

➤Place the condenser unit on the projecting bolts of the mounting frame

and bolt to the four U washers M8 8.4 x 16 mm and four M8 retaining

nuts.

➤Check that all bolts are still tight after travelling approximately 200 km.

7 Guarantee

The statutory warranty period applies. If the product is defective, please

contact the service partner in your country (addresses on the back on the

instruction manual).

Our experts will be happy to help you and will discuss the warranty process

with you in more detail.

NOTE

Only install the condenser unit after you have attached the

mounting frame on the rear wall of the truck.

CoolAir SP950C Erklärung der Symbole

Bitte lesen Sie diese Anleitung vor Einbau und Inbetriebnahme sorg-

fältig und bewahren Sie sie auf. Geben Sie sie im Falle einer Weiter-

veräußerung des Geräts an den Käufer weiter.

Inhaltsverzeichnis

1 Erklärung der Symbole . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9

2 Allgemeine Sicherheitshinweise . . . . . . . . . . . . . . . . . . . . . . . . . . . 10

3 Lieferumfang . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 11

4 Zielgruppe dieser Anleitung . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 12

5 Bestimmungsgemäßer Gebrauch . . . . . . . . . . . . . . . . . . . . . . . . . . 12

6 Befestigungsrahmen montieren . . . . . . . . . . . . . . . . . . . . . . . . . . . . 12

7 Gewährleistung . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 13

1 Erklärung der Symbole

➤Handlung: Dieses Symbol zeigt Ihnen, dass Sie etwas tun müssen. Die

erforderlichen Handlungen werden Schritt für Schritt beschrieben.

✓Dieses Symbol beschreibt das Ergebnis einer Handlung.

Abb. 15, Seite 3: Diese Angabe weist Sie auf ein Element in einer Abbil-

dung hin, in diesem Beispiel auf „Position 5 in Abbildung 1 auf Seite 3“.

ACHTUNG!

Nichtbeachtung kann zu Materialschäden führen und die

Funktion des Produktes beeinträchtigen.

HINWEIS

Ergänzende Informationen zur Bedienung des Produktes.

Allgemeine Sicherheitshinweise CoolAir SP950C

2 Allgemeine Sicherheitshinweise

Der Hersteller übernimmt in folgenden Fällen keine Haftung für Schäden:

Beschädigungen am Produkt durch mechanische Einflüsse und Über-

spannungen

Veränderungen am Produkt ohne ausdrückliche Genehmigung vom

Hersteller

Verwendung für andere als die in der Anleitung beschriebenen Zwecke

ACHTUNG!

Die Bewegungsfreiheit von Aufliegern (die äußeren Kanten des

Aufliegers beim Einlenken oder Einknicken) und anderen

Fahrzeuganbauten darf nicht eingeschränkt werden.

HINWEIS

Beachten Sie die Sicherheitshinweise in der Einbauanleitung zur

Standklimaanlage CoolAir SP950.
