D-Link DGS-1005P/A1A Manual de usuario
5-PORT GIGABIT POE DESKTOP SWITCH
DGS-1005P
QUICK
INSTALLATION
GUIDE
КРАТКОЕ РУКОВОДСТВО ПО УСТАНОВКЕ
Неуправляемый коммутатор с 5 портами 10/100/1000Base-T,
функцией энергосбережения и поддержкой QoS (4 порта с
поддержкой PoE 802.3af/at (30 Вт), PoE-бюджет 60 Вт)
DGS-1005P 2
ENGLISH
PACKAGE
CONTENTS
CONTENTS
If any of these items are missing from your packaging, contact your reseller.
Warning: Using a power adapter with a different voltage rating will damage and void the
warranty of this product.
• DGS-1005P 5-Port Gigabit PoE Desktop Switch
• Power Adapter (53.5 V, 1.2 A)
• Power Cable
• Mounting Kit
• 4 Rubber Feet
• Quick Install Guide
INTRODUCTION
The D-Link DGS-1005P 5-Port Gigabit PoE Desktop Switch is capable of feeding power to
Power over Ethernet (PoE) devices such as network cameras. The DGS-1005P has 5 ports
operating at 10/100/1000Mbps with 4 PoE+ ports (Ports 1 to 4) with a total PoE budget of 60W,
making it ideal for home and small ofce use.
DGS-1005P
3
ENGLISH
PRODUCT
SETUP
BEFORE SETTING UP THE DGS-1005P
Please follow the steps below to set up the switch:
1. Install the DGS-1005P in a cool and dry place. Refer to the Technical Specications for the
acceptable operating temperature and humidity ranges.
2. Install the switch in a site free from strong electromagnetic source, vibration, dust, and direct
sunlight.
3. Leave at least 10 cm of space at the left and right-hand side of the switch for ventilation.
4. Visually inspect the power jack and make sure that it is fully secured to the power adapter.
Do not stack any device on top of the switch.
MOUNTING
• You may mount the switch on a wall with the included mounting kit. Two mounting slots are
provided on the bottom of the switch for this purpose.
• Magnet mounting is an optional method to mounting the switch on a wall, and is not included with
the package contents.
DGS-1005P 4
ENGLISH
CONNECTING THE DGS-1005P TO YOUR NETWORK
A. POWER
Plug the AC power cord into a free outlet or surge protector, then plug the other end of the DC
power jack into the power port of the DGS-1005P. The Power LED will illuminate conrming that
the device has powered up successfully.
B. PoE PORTS (PORTS 1 - 4)
PoE Ports 1 to 4 support 802.3at for up to 30W per port for individual usage.
C. GIGABIT ETHERNET PORTS (PORTS 1-5)
These ports offer network speeds of either 10/100Mbps and 1000Mbps and can operate in
half or full-duplex transfer modes. These ports also support automatic MDI/MDIX crossover,
eliminating the need for crossover cables or uplink ports. Each port can be connected directly to
a server, hub, router, or switch using regular straight-through twisted-pair Ethernet cables.
DGS-1005P
5
ENGLISH

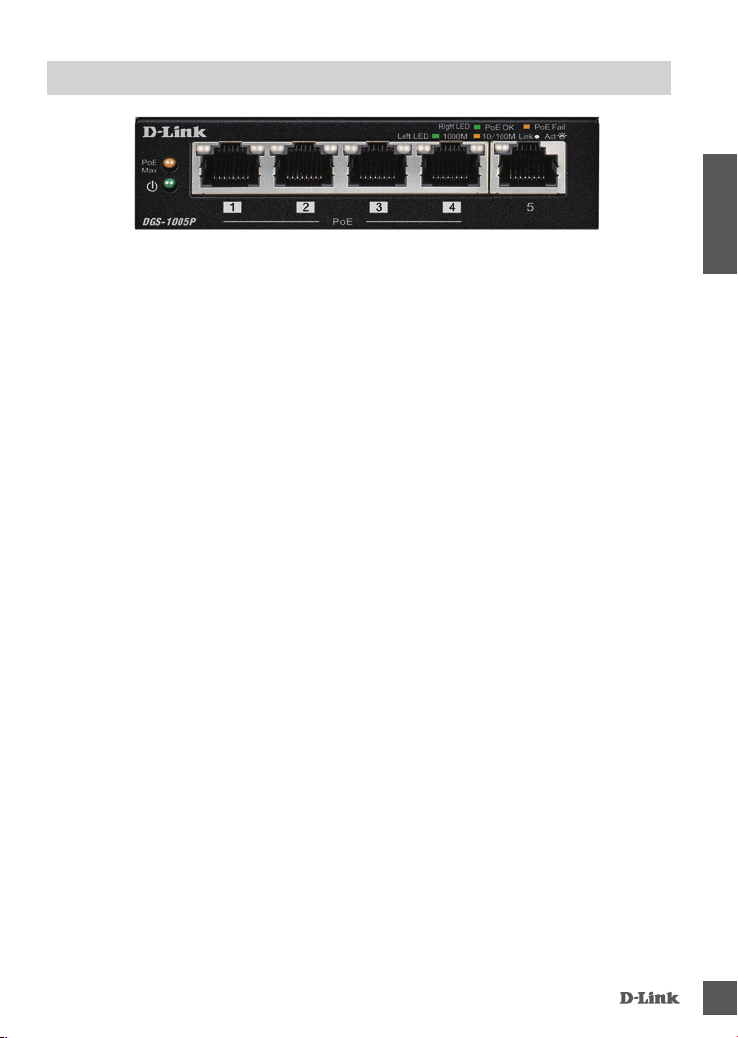

LED INDICATORS
The LED indicators allow you to monitor, diagnose, and troubleshoot any potential problem within the
switch, connection, or attached devices.
LED Color Status Description
Power Green Solid light Power on
Off Power off
Link/Act/Speed Green Solid light Connection to a 1000 Mbps Ethernet device.
Blinking The port is receiving or transmitting data.
Amber Solid light Connection to a 10/100Mbps Ethernet device
Blinking The port is receiving or transmitting data.
Off Light off No link
PoE ( Ports1 to 4 ) Green Solid light The port is successfully connected to a PoE
device and is powering the device properly.
Off No connection to a PoE device
Amber Blinking A valid PoE load is connected to port output
lines, but the switch does not have sufcient
power for supplying the required load power.
Port power is not activated
PoE Max. Amber Solid light Total power consumption is above 53W.
Blinking Output power to PoE devices has exceeded the
maximum power budget (60W).
Off Light off Total power consumption is below Power Guard
Band (53W).
DGS-1005P 6
ENGLISH
TROUBLESHOOTING
SETUP AND CONFIGURATION PROBLEMS
1. WHAT SHOULD I DO IF THE POWER LED DOES NOT LIGHT UP?
- Check if the power adapter is connected properly to the outlet or surge protector and the back of
the device.
2. WHAT SHOULD I DO IF A CONNECTED DEVICE IS NOT DETECTED?
- Ensure the Port LED is illuminated or ashing. If not, try using a new Ethernet cable.
3. WHAT SHOULD I DO IF A POE DEVICE IS NOT POWERED BY THE DGS-1005P?
- Ensure that the PoE device is connected to one of the four PoE enabled ports (1 to 4) and the
connected PoE devices do not exceed the maximum power budget of 60 W.
DGS-1005P
7
РУССКИЙ
DGS-1005P
Правила и условия безопасной эксплуатации
Внимательно прочитайте данный раздел перед установкой и подключением устройства. Убедитесь,
что устройство, адаптер питания и кабели не имеют механических повреждений. Устройство
должно быть использовано только по назначению, в соответствии с кратким руководством по
установке.
Устройство предназначено для эксплуатации в сухом, чистом, не запыленном и хорошо
проветриваемом помещении с нормальной влажностью, в стороне от мощных источников тепла.
Не используйте его на улице и в местах с повышенной влажностью. Не размещайте на устройстве
посторонние предметы. Вентиляционные отверстия устройства должны быть открыты. Температура
окружающей среды в непосредственной близости от устройства и внутри его корпуса должна быть
в пределах от 0 до +40 °C.
Используйте адаптер питания только из комплекта поставки устройства. Не включайте адаптер
питания, если его корпус или кабель повреждены. Подключайте адаптер питания только к
исправным розеткам с параметрами, указанными на адаптере питания.
Не вскрывайте корпус устройства! Перед очисткой устройства от загрязнений и пыли
отключите питание устройства. Удаляйте пыль с помощью влажной салфетки. Не используйте
жидкие/аэрозольные очистители или магнитные/статические устройства для очистки. Избегайте
попадания влаги в устройство и адаптер питания.
Устройство должно также быть заземлено, если это предусмотрено конструкцией корпуса или
вилки на кабеле питания.
Срок службы устройства - 2 года.
Гарантийный период исчисляется c момента приобретения устройства у официального дилера на
территории России и стран СНГ и составляет один год.
Вне зависимости от даты продажи гарантийный срок не может превышать 2 года с даты
производства изделия, которая определяется по 6 (год) и 7 (месяц) цифрам серийного номера,
указанного на наклейке с техническими данными.
Год: 9 - 2009, A - 2010, B - 2011, С - 2012, D - 2013, E - 2014, F - 2015, G - 2016, H - 2017, I - 2018.
Месяц: 1 - январь, 2 - февраль, ..., 9 - сентябрь, A - октябрь, B - ноябрь, С - декабрь.
DGS-1005P 8
РУССКИЙ
КОМПЛЕКТ
ПОСТАВКИ
СОДЕРЖИМОЕ
Если что-либо из перечисленного отсутствует, обратитесь к поставщику.
Предупреждение: Использование адаптера питания с другим напряжением питания
может привести к выходу из строя устройства и потере гарантии.
ВВЕДЕНИЕ
• Коммутатор DGS-1005P
• Адаптер питания (53,5 В, 1,2 А)
• Кабель питания
• Комплект для монтажа
• 4 резиновые ножки
• Краткое руководство по установке
Благодаря поддержке технологии Power over Ethernet (PoE) коммутатор D-Link DGS-1005P
позволяет подавать питание через Ethernet-кабели на PoE-совместимые устройства, например
сетевые камеры. Данный коммутатор оснащен 5 портами 10/100/1000Base-T (порты 1-4
с поддержкой PoE, PoE-бюджет 60 Вт) и является идеальным решением для дома или
небольшого офиса.
DGS-1005P
9
РУССКИЙ
УСТАНОВКА
УСТАНОВКА DGS-1005P
Выполните следующие шаги для установки коммутатора:
1. Установите DGS-1005P в сухом и прохладном месте с допустимым значением
температур и влажности.
2. Установите коммутатор в месте, защищенном от воздействия сильных
электромагнитных полей, вибрации, пыли и прямых солнечных лучей.
3. Оставьте не менее 10 см свободного пространства вокруг коммутатора для обеспечения
вентиляции.
4. Осмотрите адаптер питания и убедитесь в безопасности его подключения к
соответствующему разъему на задней панели коммутатора.
Не размещайте какие-либо предметы на поверхности коммутатора.
МОНТАЖ
• Коммутатор может быть закреплен на стене с помощью входящего в комплект поставки
набора для монтажа. Для этого на нижней панели коммутатора предусмотрены два
крепежных отверстия.
DGS-1005P 10
РУССКИЙ
А.ПИТАНИЕ
Подключите адаптер питания к разъему питания на DGS-1005P и к электрической
розетке. Индикатор питания должен загореться, свидетельствуя об успешном
включении питания.
Б.ПОРТЫ С ПОДДЕРЖКОЙ PoE (ПОРТЫ 1 - 4)
Порты 1-4 поддерживают стандарт IEEE 802.3at PoE. Каждый порт PoE подает питание
мощностью до 30 Вт.
В.ПОРТЫ GIGABIT ETHERNET (ПОРТЫ 1 - 5)
Данные порты обеспечивают передачу данных на скорости 10/100 Мбит/с или
1000 Мбит/с и работу в режиме полудуплекса и полного дуплекса. Кроме того,
порты поддерживают автоматическое определение MDI/MDIX, что исключает
необходимость использования кроссоверных кабелей или uplink-портов. Каждый
порт можно подключить напрямую к серверу, концентратору, маршрутизатору или
коммутатору с помощью прямого Ethernet-кабеля на основе витой пары.
ИНДИКАТОРЫ
