D-Link DGS-1005D - Switch Manual de usuario

QUICK

INSTALLATION

GUIDE

5/8 PORT GIGABIT

EASY DESKTOP SWITCH

DGS-1005D/1008D

INSTALLATIONSANLEITUNG

GUIDE D’INSTALLATION

GUÍA DE INSTALACIÓN

GUIDA DI INSTALLAZIONE

INSTALLATIEHANDLEIDING

INSTRUKCJA INSTALACJI

INSTALAČNÍ PŘÍRUČKA

TELEPÍTÉSI SEGÉDLET

INSTALLASJONSVEILEDNING

INSTALLATIONSVEJLEDNING

ASENNUSOPAS

INSTALLATIONSGUIDE

GUIA DE INSTALAÇÃO

ΟΔΗΓΟΣ ΓΡΗΓΟΡΗΣ ΕΓΚΑΤΑΣΤΑΣΗΣ

VODIČ ZA BRZU INSTALACIJU

KRATKA NAVODILA ZA UPORABO

GHID DE INSTALARE RAPIDĂ

РЪКОВОДСТВО ЗА БЪРЗА ИНСТАЛАЦИЯ

STRUČNÁ INŠTALAČNÁ PRÍRUČKA

DGS-1005D/1008D

ENGLISH

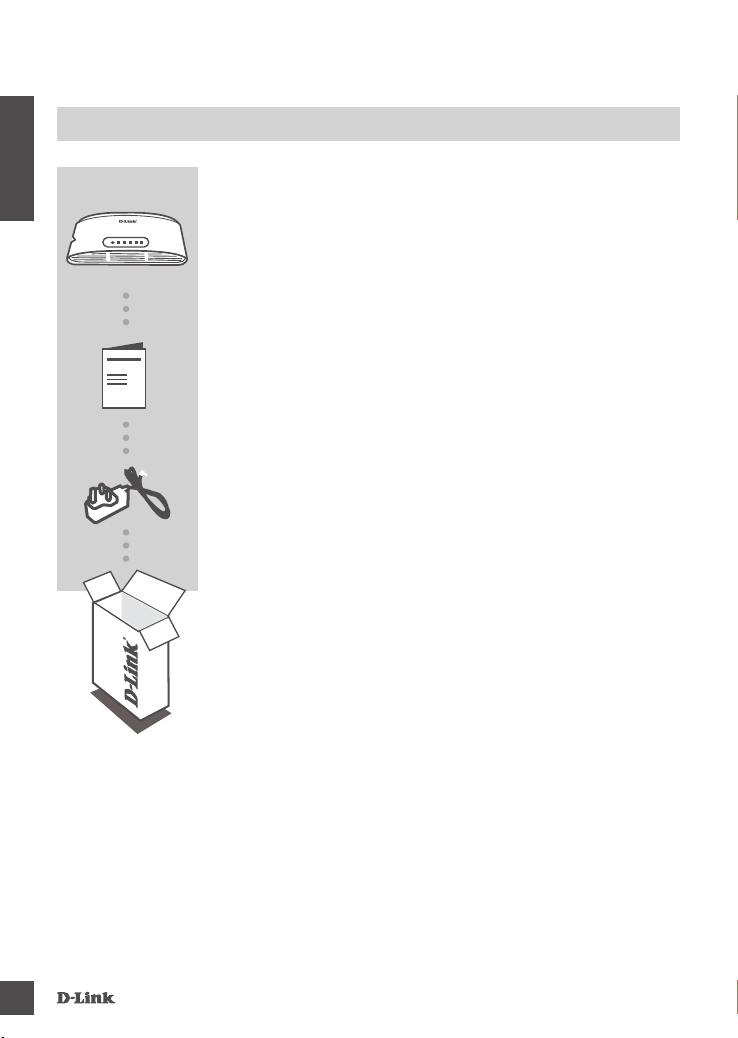

CONTENTS OF PACKAGING

POWER ADAPTER

5V / 1A

If any of these items are missing from your packaging, contact

your reseller.

5/8-PORT GIGABIT EASY DESKTOP SWITCH

DGS-1005D/1008D

QUICK START GUIDE

CONTENTS

DGS-1005D/1008D 3

ENGLISH

PRODUCT SETUP

SWITCH SET-UP

Step 1

Connecting the power adapter

Plug the power adapter into a free wall socket, then plug the

other end of the power adapter cable into the power port of the

DGS-1005D/1008D. The power LED will light up, conrming that

the device is powered up successfully.

Step 2

Using the 10/100/1000 Mbps Gigabit Ethernet ports

Use one of the 5 ports on the DGS-1005D or 8 ports on the

1008D to hook up your network devices with a LAN cable.

Step 3

Determine that the Switch is Powered On

This Power LED indicator light is green when the Switch is receiving

power; otherwise, it is off.

Determine that the Network Devices are Connected

The Link/Act LED indicator light is green when the port is connected to a

device.

The green indicator blinks as data is transmitted or received.

Router

Internet

LED

DGS-1005D/1008D

ENGLISH

MOUNTING

WALL CONFIGURATIONS

The DGS-1005D/1008D can be mounted to a wall. Two mounting slots are provided

on the bottom of the switch for this purpose. Please make sure that the front

panel is exposed in order to view the LEDs. Please refer to the illustration below:

A. MOUNTING ON A CEMENT WALL

1. Mount the Nylon screw anchors into a cement wall.

2. Drive the T3 x 15L screws into the Nylon screw anchors.

3. Hook the mounting holes of the switch back onto the screws.

B. MOUNTING ON A WOOD WALL

1. Drive the T3 x 15 L screws into the wood wall.

2. Hook the mounting holes of the switch back onto the screws; you have completed the wall-mount.

a) Minimum 3/4 inch screw required for wood wall

b) Minimim 3 inch screw required for cement wall

C. MOUNTING ON A METAL WALL

1. Mount the magnetic base screws (optional) onto the mounting holes of the switch.

2. Attach the switch to a metallic surface.

Note: The mounting and magnet kits are not included in the package.

DGS-1005D/1008D 5

ENGLISH

TROUBLESHOOTING

SETUP AND CONFIGURATION PROBLEMS

1. WHAT TO DO IF THE POWER LED IS NOT LIT UP?

Check if the power adapter is properly connected to a wall socket and the back of the

DGS-1005D/1008D.

2. WHAT TO DO IF A CONNECTED DEVICE IS NOT DETECTED?

First check if the Port LED is ashing. If the Port LED is not illuminated, try connecting the device

using a different LAN cable.

TECHNICAL SUPPORT

DGS-1005D/1008D

DEUTSCH

LIEFERUMFANG

NETZTEIL

5V / 1A

Wenn eines dieser Teile in Ihrer Packung fehlt, wenden Sie sich

bitte an Ihren Fachhändler.

5/8-PORT GIGABIT EASY DESKTOP SWITCH

DGS-1005D/1008D

SCHNELLINSTALLATIONSANLEITUNG

INHALT

DGS-1005D/1008D 7

DEUTSCH

EINRICHTUNG DES PRODUKTS

SWITCH EINRICHTEN

Schritt 1

Stromanschluss

Schließen Sie das Netzteil an eine Wandsteckdose an und stecken

Sie das andere Ende des Netzkabels in den Stromeingangs-Port

des DGS-1005D/1008D. Die LED-Betriebsanzeige leuchtet auf.

Das zeigt, dass das Gerät eingeschaltet ist.

Schritt 2

Verwendung der 10/100/1000 Mbit/s Gigabit Ethernet-Ports

Verwenden Sie einen der 5 Ports des DGS-1005D oder der 8

Ports des 1008D, um Ihre Netzwerkgeräte mi einem LAN-Kabel

anzuschließen.

Schritt 3

Feststellen, ob der Switch eingeschaltet ist

Die LED-Betriebsanzeige leuchtet grün, wenn der Switch mit

Energie versorgt wird. Sonst leuchtet sie nicht.

Feststellen, ob Netzwerkgeräte verbunden sind

Link/ACT leuchtet grün, wenn der Port mit einem Gerät verbunden

ist.

Die Anzeige blinkt, wenn Daten übertragen oder empfangen werden.

Router

Internet

LED

DGS-1005D/1008D

DEUTSCH

MONTAGE

WANDMONTAGE

Der DGS-1005D/1008D kann an einer Wand montiert werden. Zwei

Montageöffnungen sind zu diesem Zweck auf der Unterseite des Switch

vorgesehen. Stellen Sie sicher, dass bei der Wandmontage die Vorderseite des

Geräts gut sichtbar ist, damit die LEDs zu erkennen sind. Zur Veranschaulichung

der Montage sehen Sie sich bitte die Illustrationen unten an:

A. MONTAGE AN EINER BETONWAND

1. Bohren Sie entsprechende Löcher und setzen Sie die Plastikdübel in einer Betonwand ein.

2. Setzen und drehen Sie die Schrauben (T3 x 15L) in die Dübel ein.

3. Hängen Sie den Switch an den Montagelöchern an den Schrauben auf.

B. MONTAGE AN EINER HOLZEAND

1. Schrauben Sie die zwei T3 x 15 L Schrauben in die Holzwand ein.

2. Hängen Sie den Switch an den Montagelöchern an den Schrauben auf. Die Wandmontage ist

damit abgeschlossen.

a) Für Holzwand wird mindestens eine 3/4"-Schraube

benötigt

b) Für Betonwand wird mindestens eine 3"-Schraube

benötigt

C. MONTAGE AN EINER METALLWAND

1. Drehen Sie die magnetischen Schrauben (optional) in die Montagelöcher des Switch.

2. Bringen Sie den Switch an einer Oberäche aus Metall an.

Hinweis: Montage- und Magnetsatz nicht im Lieferumfang enthalten.

DGS-1005D/1008D 9

DEUTSCH

FEHLERBEHEBUNG

EINRICHTUNGS- UND KONFIGURATIONSPROBLEME

1. WAS MACHE ICH, WENN DIE LED-BETRIEBSANZEIGE NICHT LEUCHTET?

Stellen Sie sicher, dass das Netzteil korrekt an eine Wandsteckdose und das andere Ende des

Kabels an der Rückseite des DGS-1005D/1008D eingesteckt ist.

2. WAS MACHE ICH, WENN EIN ANGESCHLOSSENES GERÄT NICHT ERKANNT WIRD?

Prüfen Sie zunächst, ob die Port-LED blinkt. Wenn die LED nicht leuchtet, versuchen Sie, das

Gerät mit einem anderen LAN-Kabel anzuschließen.

TECHNISCHER SUPPORT

DGS-1005D/1008D

FRANÇAIS

CONTENU DE LA BOÎTE

ADAPTATEUR SECTEUR

5 V / 1 A

Contactez immédiatement votre revendeur s’il manque l’un de

ces éléments de la boîte.

5/8-PORT GIGABIT EASY DESKTOP SWITCH

DGS-1005D/1008D

GUIDE DE DÉMARRAGE RAPIDE

TABLE DES MATIÈRES
