Quick Install Guide

Quick Install GuideQuick Install Guide

Quick Install Guide

DES-1016D

16-Port 10/100Mbps Fast Ethernet Switch

Setup

The setup of the Switch can be performed using the following steps:

 The surface must support at least 5 kg.

 The power outlet should be within 1.82 meters (6 feet) of the

device.

 Visually inspect the power cord and see that it is secured fully to

the AC power connector.

 Make sure that there is proper heat dissipation from and adequate

ventilation around the Switch. Do not place heavy objects on the

Switch.

Desktop or Shelf Installation

When installing the Switch on a desktop or shelf, the rubber feet

included with the device must be first attached. Attach these cushioning

feet on the bottom at each corner of the device. Allow enough

ventilation space between the device and the objects around it.

Fast Ethernet Switch installed on a Desktop or Shelf

Rack Installation

The Switch can be mounted in an EIA standard size, 19-inch rack,

which can be placed in a wiring closet with other equipment. To install,

attach the mounting brackets on the switch’s front panel (one on each

side) and secure them with the screws provided.

Attaching the mounting brackets to the Switch

Then, use the screws provided with the equipment rack to mount the

Switch in the rack.

Installing the Switch in an equipment rack

Connecting Network Cable

The Fast Ethernet Switch supports four 10/100Mbps Fast Ethernet ports.

These ports runs both half duplex and full duplex while it’s running in

10Mbps or 100Mbps.

These ports are Auto-MDI type port, these ports can auto transform to

MDI-II or MDI-X type, so you can just make an easy connection that

without worrying if you are using a standard or crossover cable.

Power

The Switch can be used with AC power sources 100 - 240 VAC, 50 - 60

Hz. The Switch’s power supply will adjust to the local power source

automatically and may be turned on without having any or all LAN

segment cables connected.

ED Indicators

The LED indicators of the Switch include Power, Link/Act, FDX/Col

and 100Mbps. The following shows the LED indicators for the Switch

along with an explanation of each indicator.

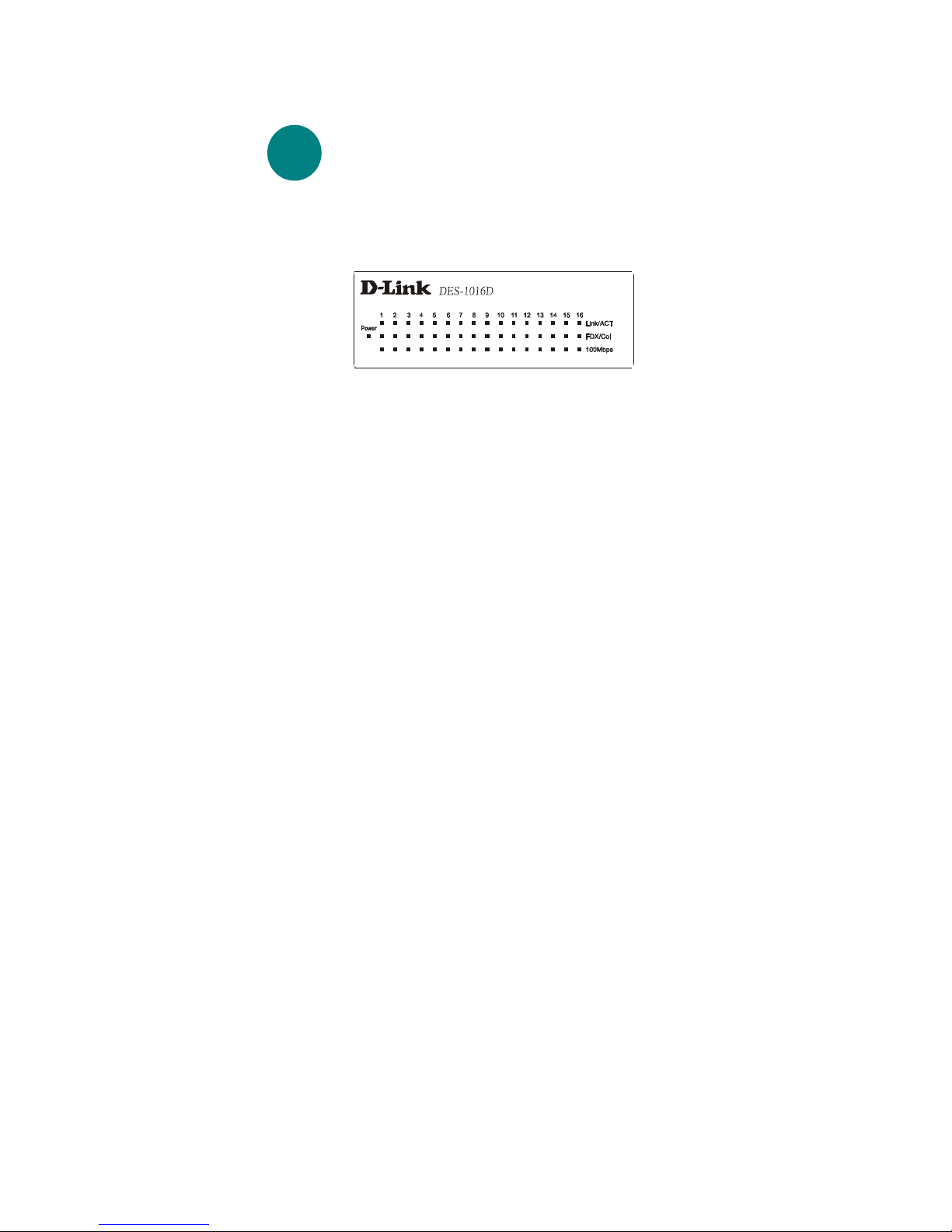

The Switch LED indicators

♦ POWER This indicator lights green when the Switch is receiving

power, otherwise, it is off.

♦ Link/Act. These LED indicators are lighted up when there is a

secure connection (or link) to any ports. The LED indicators blink

whenever there is reception or transmission (i.e. Activity--Act) of

data occurring at a port.

♦ FDX/Col This LED indicator light green when a respective port is

in full duplex (FDX) mode. Otherwise, it is blinking green when

collisions are occurring on the respective port.

♦ 100Mbps. These LED indicators are lighted up when there is a

secure connection (or link) to 100Mbps Fast Ethernet device at any

of the ports.

Kurzanleitung für die Installation

Kurzanleitung für die Installation Kurzanleitung für die Installation

Kurzanleitung für die Installation

DES-1016D

16-Port 10/100Mbit/s Fast Ethernet Switch

Installation

Beachten Sie bei der Auswahl des Standorts bitte Folgendes:

 Die Tragfähigkeit der Unterlage muss mindestens 5 kg betragen.

 Die Steckdose für den Netzanschluss sollte sich nicht weiter als

1,82 m vom Gerät entfernt befinden.

 Vergewissern Sie sich, dass das Netzkabel unbeschädigt ist, und

achten Sie auf festen Sitz der Steckverbindungen.

 Sorgen Sie für ausreichende Wärmeableitung und Belüftung in der

Umgebung des Switch. Stellen Sie keine schweren Gegenstände

auf den Switch.

Tisch-/Regalinstallation

Wenn Sie den Switch auf einem Tisch oder einem Regal aufstellen,

müssen Sie zuerst die mitgelieferten Gummifüße anbringen. Befestigen

Sie auf der Unterseite des Geräts an jeder Ecke einen Gummifuß.

Lassen Sie um das Gerät herum genug Platz zur Belüftung frei.

Fast Ethernet Switch bei Tisch-/Regalinstallation

Rackmontage

Der Switch kann in einem 19-Zoll-Rack (EIA-Standardgröße) montiert

und mit weiteren Geräten in einem Verkabelungsschrank installiert

werden. Befestigen Sie dazu die beiden Montagewinkel mit den

mitgelieferten Schrauben vorne auf beiden Seiten des Switch.

Anbringen der Montagewinkel am Switch

Montieren Sie danach den Switch mit den zum Rack gehörenden

Schrauben im Rack.

Installation des Switch in einem Rack

Netzwerkkabel anschließen

Der Switch verfügt über vier Fast-Ethernet-Ports für 10/100Mbit/s. Bei

10 und 100 Mbit/s können diese Ports im Halb- und Vollduplexmodus.

Diese Ports sind Auto-MDI-Ports, die automatisch zwischen MDI-II und

MDI-X umschalten. Sie können hier sowohl Standard- als auch

gekreuzte Kabel einsetzen.

Stromversorgung

Der Switch kann an Wechselspannungsquellen von 100 bis 240 V und

50 bis 60 Hz betrieben werden. Die Stromversorgung des Switch passt

sich automatisch an die jeweilige Stromquelle an. Der Switch kann

eingeschaltet werden, ohne dass bereits LAN-Segmente angeschlossen

sind.

ED-Anzeigen

Der Switch hat folgende LED-Anzeigen: Power, Link/Act, FDX/Col

und 100Mbps. Die Bedeutung der einzelnen Anzeigen wird im

Folgenden dargestellt.

Die LED-Anzeigen des Switch

♦ POWER: Diese LED-Anzeige leuchtet grün, wenn der Switch an

das Stromnetz angeschlossen ist. Andernfalls ist sie ausgeschaltet.

♦ Link/Act: Diese LED-Anzeigen leuchten, wenn an einem der Ports

eine sichere Verbindung aufgebaut ist Die LED-Anzeigen blinken,

wenn Daten an einem Anschluss empfangen oder übertragen

werden.

♦ FDX/CoL: Diese LED-Anzeige leuchtet grün, wenn der

entsprechende Port im Vollduplexmodus (FDX) betrieben wird. Die

Anzeige blinkt, wenn am entsprechenden Port Kollisionen auftreten.

♦ 100Mbps: Diese LED-Anzeigen leuchten, wenn an einem der Ports

eine sichere Verbindung zu einem 100-Mbit/s-Fast Ethernet-Gerät

aufgebaut ist.

Guide d’installation rapide

Guide d’installation rapideGuide d’installation rapide

Guide d’installation rapide

DES-1016D

Commutateur Fast Ethernet à 16 ports 10/100 Mbit/s

Conditions d’installation

 Le plan de pose doit supporter au moins 5 kg.

 La prise de courant ne doit pas se trouver à plus de 1,82 m du

commutateur.

 Inspectez visuellement le câble d’alimentation et vérifiez qu’il est

correctement branché sur la prise d’alimentation secteur.

 Vérifiez que la ventilation est suffisante autour du commutateur

pour évacuer la chaleur dissipée . Ne placez aucun objet lourd sur

le commutateur.

Installation sur un bureau ou sur une

étagère

Vous devez coller les pieds en caoutchouc sous le commutateur avant

de l’installer sur un bureau ou sur une étagère. Collez un pied dans

chaque angle sous le commutateur. Prévoyez un dégagement suffisant

autour de l’équipement pour la ventilation.

Commutateur Ethernet à Fast installé sur un bureau ou sur une étagère

Installation dans un bâti

Le commutateur peut être monté dans un bâti 19"normalisé EIA qui

peut être placé dans une armoire avec d’autres équipements. Pour le

montage en bâti, fixez les équerres sur la face avant du commutateur

(une de chaque côté) à l’aide des vis prévues à cet effet.

Montage des équerres sur le commutateur

Puis utilisez les vis fournies avec le bâti pour fixer le commutateur dans

le bâti.

Montage du commutateur dans le bâti

Connexion du câble réseau

Le commutateur à Ethernet 10/100 Mbit/S. À 10 Mbit/s ou 100 Mbit/s,

ces ports fonctionnent en mode semi-duplex et duplex .

Ces ports sont de type Auto-MDI et s’adaptent donc automatiquement

au mode MDI-II ou MDI-X. Faites le branchement sans vous

préoccuper de savoir si vous utilisez un câble croisé ou non.

Alimentation

Le commutateur peut être alimenté en courant alternatif 100 à 240 V,

50/60 Hz. Le circuit d’alimentation du commutateur s’adapte

automatiquement à la tension secteur disponible et peut être activé quel

que soit le nombre de segments LAN connectés.

Voyants lumineux

Les voyants lumineux du commutateur sont les voyants Power,

Link/Act, FDX/Col et 100Mbps.

Voyants lumineux du commutateur

♦ POWER: Ce voyant est allumé en vert lorsque le commutateur est

sous tension.. Sinon, il est éteint.

♦ Link/Act. Ces voyants sont allumés lorsqu’une liaison est établie sur

les ports correspondants. Ils clignotent lorsque des données sont

reçues ou émises sur un port.

♦ FDX/Col : ce voyant s'allume en vert lorsque le port concerné est en

mode duplex (FDX). Il clignote en cas de collision.

♦ 100Mbps. Ces voyants sont allumés lorsqu’une liaison est établie

avec un périphérique Ethernet à Fast 100 Mbit/s sur les ports

correspondants.

Guía de instalación rápida

Guía de instalación rápida Guía de instalación rápida

Guía de instalación rápida

DES-1016D

Conmutador Fast Ethernet a 10/100 Mbps de 16 puertos

Instalación

La configuración del Conmutador se puede realizar mediante los

siguientes pasos:

 La superficie donde instalará el Conmutador debe soportar

como mínimo 5 Kg.

 La toma de corriente debe estar a 1,82 metros del dispositivo.

 Compruebe visualmente que el cable eléctrico está bien

introducido en el conector de corriente AC.

 Compruebe que haya suficiente disipación del calor y una

ventilación adecuada al rededor del Conmutador. No coloque

objetos pesados sobre el Conmutador.

Instalación sobre mesa o estante

Si instala el Conmutador en una mesa o en un estante, primero debe

pegar las patas de goma que se incluyen con el dispositivo. Pegue estos

soportes acolchados en la base de cada esquina del dispositivo. Deje

espacio suficiente entre el dispositivo y los objetos que haya a su

alrededor para permitir una correcta ventilación.
