Quick Installation Guide

Краткое руководство по установке

Короткий пос бник з встановлення

Information in this document is subject to change without notice.

Package Contents

DUB-2332 network adapter

USB-A to USB-C adapter

Quick Installation Guide

Warranty documents

Minimum Requirements

C or laptop with:

Windows 7/8/8.1/10, macOS (OS X 10.8 and above)

USB Type-C port or USB 3.0 Type-A port*

* Using a USB 1.1 or USB 2.0 port will affect device performance. USB 3.0 port is recommended.

Hardware Overview

Interfaces

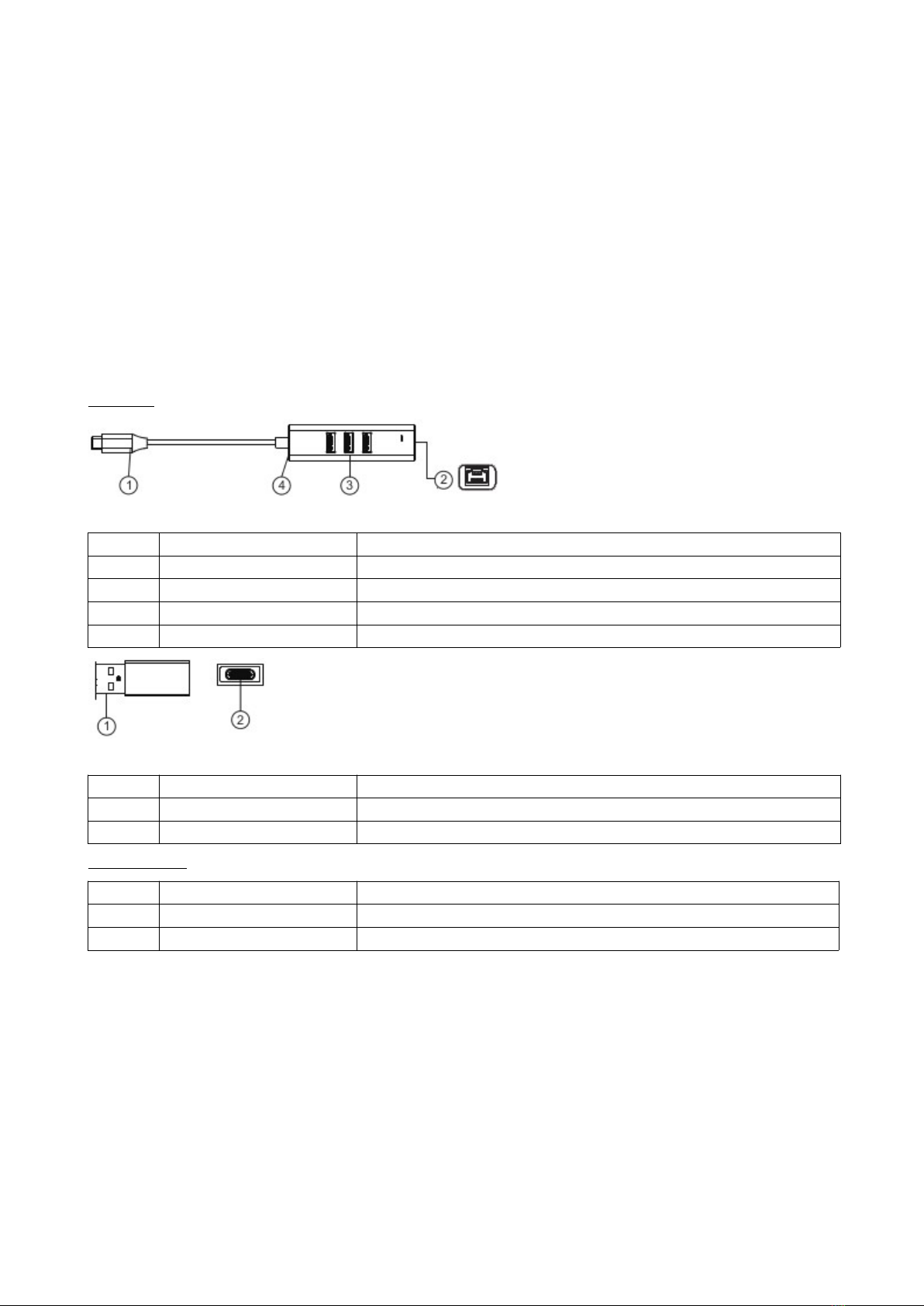

Figure 1

Number Item Description

1 USB Type-C connector Connect to laptop or desktop computer

2 Gigabit Ethernet port Connect to switch/router

3 USB 3.0 ports Connect to USB devices

4 Enclosure Aluminium enclosure

Figure 2

Number Interface Description

1 USB 3.0 Type-A connector Connect to laptop or desktop computer

2 USB Type-C port Connect to the DUB-2332 network adapter

LED Indicators

LED Status Description

Speed 1 Flashing red Data transmission at 10 Mbps or 100 Mbps

Speed 2 Flashing green Data transmission at 1000 Mbps

Product Setup

1. lug the USB Type-C cable of the DUB-2332 into available USB Type-C port on your computer. If your computer does

not have USB Type-C port, plug the additional adapter into available USB 3.0 Type-A port on your computer. Then plug

the USB Type-C cable of the DUB-2332 into the USB Type-C port on the additional adapter.

2. Run the setup file in the opened folder to begin the DUB-2332 driver installation.

Note: if the folder containing the setup file is not opened automatically, please open it through a file manager and run the setup file.

3. Attach an Ethernet cable to the Ethernet port on the DUB-2332 and to your network switch, hub or router. You can also

connect USB devices to the USB 3.0 ports on DUB-2332.

Информация в данном документе может быть изменена без предварительного уведомления.

Правила и условия безопасной эксплуатации

Внимательно прочитайте данный раздел перед установкой и подключением устройства. Убедитесь,

что устройство и кабели не имеют механических повреждений. Устройство должно быть использовано

только по назначению, в соответствии с руководством по установке.

Не размещайте на устройстве посторонние предметы. Температура окружающей среды в

непосредственной близости от устройства и внутри его корпуса должна быть в пределах от 0 до

+40 °С.

Электропитание должно соответствовать параметрам электропитания, указанным в технических

характеристиках устройства.

Не вскрывайте корпус устройства! Перед очисткой устройства от загрязнений и пыли отключите

питание устройства. Удаляйте пыль с помощью влажной салфетки. Не используйте

жидкие/аэрозольные очистители или магнитные/статические устройства для очистки. Избегайте

попадания влаги в устройство.

Срок службы устройства – 2 года.

Гарантийный период исчисляется c момента приобретения устройства у официального дилера на

территории России и стран СНГ и составляет один год.

Вне зависимости от даты продажи гарантийный срок не может превышать 2 года с даты производства

изделия, которая определяется по 6 (год) и 7 (месяц) цифрам серийного номера, указанного на

наклейке с техническими данными.

Год: С - 2012, D - 2013, E - 2014, F - 2015, G - 2016, H - 2017, I - 2018, J - 2019, 0 - 2020, 1 - 2021.

Месяц: 1 - январь, 2 - февраль, ..., 9 - сентябрь, A - октябрь, B - ноябрь, С - декабрь.

При обнаружении неисправности устройства обратитесь в сервисный центр или группу технической

поддержки D-Link.

Комплект поставки

Сетевой адаптер DUB-2332

Переходник USB Type-C / USB Type-A

Краткое руководство по установке

Гарантийный талон

Минимальные требования

ПК или ноутбук с:

ОС Windows 7/8/8.1/10, macOS (OS X 10.8 и выше)

портом USB Type-C или портом USB 3.0 Type-A*

* Испо ьзование порта USB 1.1 и и USB 2.0 пов ияет на производите ьность устройства. Рекомендуется испо ьзовать

порт USB 3.0.

Обзор аппаратной части

Интерфейсы

Рисунок 1

Номер Компонент Описание

1 Разъем USB Type-C Для подключения к портативному или настольному компьютеру

2 Порт Gigabit Ethernet Для подключения к коммутатору/маршрутизатору

3 Порты USB 3.0 Для подключения USB-устройств

4 Корпус Алюминиевый корпус

Рисунок 2

Номер Интерфейс Описание

1 Разъем USB 3.0 Type-A Для подключения к портативному или настольному компьютеру

2 Порт USB Type-C Для подключения сетевого адаптера DUB-2332

Индикаторы

Индикатор Состояние Описание

Скорость 1 Мигает красным цветом На порту Ethernet выполняется передача данных на скорости 10/100 Мбит/с

Скорость 2 Мигает зеленым цветом На порту Ethernet выполняется передача данных на скорости 1000 Мбит/с

Установка

1. Подключите кабель USB Type-C адаптера DUB-2332 к доступному порту USB Type-C на компьютере. Если

компьютер не оснащен портом USB Type-C, подключите переходник-адаптер к доступному порту USB 3.0 Type-A

на компьютере. Затем подключите кабель USB Type-C адаптера DUB-2332 к порту USB Type-C на переходнике-

адаптере.

2. В открывшейся папке запустите exe-файл установки, чтобы начать установку драйвера DUB-2332.

Примечание: если папка с exe-файлом установки не открывается автоматически, откройте ее с помощью диспетчера файлов и

запустите файл установки.

3. Подключите Ethernet-кабель к Ethernet-порту адаптера DUB-2332 и к коммутатору/маршрутизатору. Также

можно подключить USB-устройства к портам USB 3.0 на DUB-2332.

Технические характеристики

Аппаратное обеспечение

Интерфейсы Порт Ethernet с разъемом RJ-45 (10/100/1000 Мбит/с)

3 порта USB 3.0 Type-A

Разъем USB Type-C

Порт USB Type-C (переходник-адаптер)

Разъем USB 3.0 Type-A (переходник-адаптер)

Индикаторы Индикатор скорости 1

Индикатор скорости 2

Функционал

Стандарты и функции USB 3.0

USB 2.0

USB 1.1

IEEE 802.3 10Base-T

IEEE 802.3u 100Base-TX

IEEE 802.3ab 1000Base-T

Режим ause

Поддержка Wake-on-LAN

Скорость передачи данных До 5 Гбит/с (USB 3.0)

До 1000 Мбит/с (Ethernet)

Системные требования

Минимальные системные

требования

Доступный порт USB Type-C или USB 3.0 Type-A*

ОС Windows 7/8/8.1/10 и выше, macOS (OS X 10.8 и выше)

Физические параметры

Размеры (Д x Ш x В) 83,7 х 24 х 16,5 мм

Вес 0,04 кг

Условия эксплуатации

Питание От компьютера (от шины USB)

Температура Рабочая: от 0 до +40 °С

Хранения: от -10 до +70 °С

Влажность При эксплуатации: до 85% без конденсата

При хранении: до 85% без конденсата

* Испо ьзование порта USB 1.1 и и USB 2.0 пов ияет на производите ьность устройства. Рекомендуется испо ьзовать

порт USB 3.0.

Комплект постачання

Мережевий адаптер DUB-2332

Перехідник USB Type-C / USB Type-A

Короткий посібник зі встановлення

Гарантійний талон

Мінімальні вимоги

ПК або ноутбук з:

ОС Windows 7/8/8.1/10 і вище, macOS (OS X 10.8 і вище)

портом USB Type-C або портом USB 3.0 Type-A*

* Використання порту USB 1.1 або USB 2.0 вп ине на продуктивність пристрою. Рекомендовано використовувати порт

USB 3.0.

Огляд апаратної частини

Інтерфейси

Малюнок 1

Номер Інтерфейс Опис

1 Роз'єм USB Type-C Для підключення до портативного або настільного комп'ютера

2 Порт Gigabit Ethernet Для підключення до комутатора/маршрутизатора

3 Порти USB 3.0 Для підключення USB-пристроїв

4 Корпус Алюмінієвий корпус

Малюнок 2

Номер Інтерфейс Опис

1 Роз'єм USB 3.0 Type-A Для підключення до портативного або настільного комп'ютера

2 Порт USB Type-C Для підключення мережевого адаптера DUB-2332

Індикатори

Індикатор Стан Опис

Швидкiсть 1 Блимає червоним кольором На порту Ethernet виконується передача даних на швидкості 10/100 Мбіт/с

Швидкiсть 2 Блимає зеленим кольором На порту Ethernet виконується передача даних на швидкості 1000 Мбіт/с

Встановлення

1. Підключіть кабель USB Type-C адаптера DUB-2332 до доступного порту USB Type-C на комп'ютері. Якщо

комп'ютер не обладнано портом USB Type-C, підключіть перехідник-адаптер до доступного порту USB 3.0 Type-A

на комп'ютері. Потім підключіть кабель USB Type-C адаптера DUB-2332 до порту USB Type-C на

перехіднику-адаптеру.

2. У папці, що відкрилась, запустіть exe-файл установки, щоб почати установку драйвера DUB-2332.

Увага: якщо папка з exe-файлом установки не відкриється автоматично, відкрийте її за допомогою диспетчера файлів і запустіть

файл установки.

3. Пiдключiть Ethernet-кабель до Ethernet-порту адаптера DUB-2332 i до комутатора/маршрутизатора. Також

можна підключити USB-пристрої до портів USB 3.0 на DUB-2332.

Техническая поддержка

Обновления программного обеспечения и документация доступны на Интернет-сайте

D-Link. D-Link предоставляет бесплатную поддержку для клиентов в течение

гарантийного срока. Клиенты могут обратиться в группу технической поддержки

D-Link по телефону или через Интернет.

Техническая поддержка компании D-Link работает в круглосуточном режиме

ежедневно, кроме официальных праздничных дней. Звонок бесплатный по всей

России.

Техническая поддержка D-Link:

8-800-700-5465

Техническая поддержка через Интернет:

http://www.dlink.ru

e-mail: [email protected]

Изготовитель:

Д-Линк Корпорейшн, 11494, Тайвань, Тайбэй, Нэйху Дистрикт, Синху 3-Роуд, № 289

Уполномоченный представитель, импортер:

ООО “Д-Линк Трейд”

390043, г. Рязань, пр. Шабулина, д.16

Тел.: +7 (4912) 575-305

Адрес офиса в России:

Москва, Графский переулок, 14

Тел.: +7 (495) 744-00-99

e-mail: [email protected]
