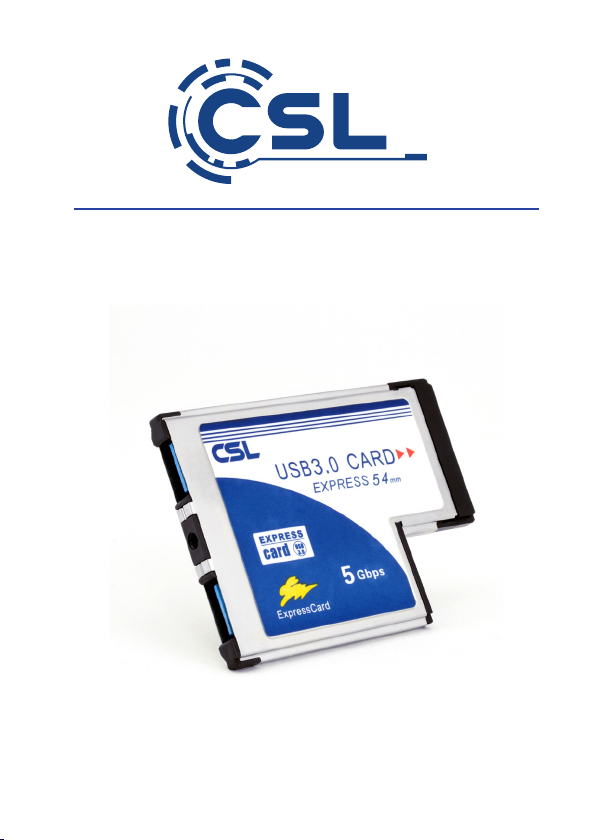

CSL 300184 Manual de usuario
ExpressCard, 54mm, 2x USB 3.2 Gen1
Mod.-Nr.: 300184
User Manual
2
Table of contents
1. Deutsch ............................................................................................................... 3
2. English ................................................................................................................. 8
3. Français ............................................................................................................. 13
4. Italiano .............................................................................................................. 18
5. Español.............................................................................................................. 23
3Deutsch
Vielen Dank, dass Sie sich für ein Produkt von CSL entschieden haben. Damit Sie
auch lange Freude mit dem erworbenen Gerät haben, lesen Sie sich bie die
nachfolgende Kurzanleitung aufmerksam durch.
1. Lieferumfang
• ExpressCard, 54mm, 2x USB 3.2 Gen1, ASM Chipsatz
• Treiber-CD
• Stromkabel
• Kurzanleitung
2. Technische Daten
3. Einbau
Bie trennen Sie Ihren Computer vollständig vom Stromnetz, bevor Sie mit dem
Einbau beginnen. Vermeiden Sie die Berührung der empndlichen Bauteile auf
der ExpressCard und in Ihrem Computer.
Stecken Sie die ExpressCard 54 in den entsprechenden Steckplatz Ihres Computers
oder Notebooks. Achten Sie hierbei auf die richge Ausrichtung der Karte, um eine
Beschädigung des Steckplatzes oder der ExpressCard zu vermeiden.
Hinweis: Einige ExpressCard-Steckplätze verfügen über ein Verriegelungssystem.
Achten Sie beim Einbau darauf, dass der Steckplatz nicht blockiert ist.
Schnistelle ExpressCard 54 (54mm)
Anschlüsse • 2x USB 3.2 Gen1
• 1x Stromanschluss
Chipsatz Asmedia
Kompabilität Microso Windows XP / Vista / 7 / 8 / 8.1 / 10
Umgebungstemperatur 0-40°C
4Deutsch
Das beiligende Stromkabel dient der Energieversorgung. Schließen Sie den
Hohlstecker des Kabels an der Buchse der ExpressCard an, welche sich zwischen
den beiden USB 3.2 Gen1 Ports bendet. Die nachfolgende Abbildung dient der
Veranschaulichung.
Stecken Sie anschließend das andere Ende des Kabels in eine freie USB-Buchse
Ihres Computers, welche mit Strom versorgt wird.
Installieren Sie nun den Gerätetreiber wie im folgenden Abschni beschrieben.
Anschließend ist das Gerät betriebsbereit.
4. Treiberinstallaon
Legen Sie die Treiber-CD in das Laufwerk ein, rufen Sie den Inhalt der Treiber-CD
auf. Starten Sie danach die “ASM1042.exe” mit einem Doppeklick.
5Deutsch
Es erschein eine Sicherheitsabfrage,
die Sie mit “Ja” bestägen müssen.
Wählen Sie im folgenden Fenster
“I accept the terms in the license
agreement” und klicken Sie auf
“Next”.
Nachdem sich der Installaonsassistent
geönet hat, klicken Sie auf „Next“.
Schließen Sie die Installaon des Trei-
bers mit einem Klick auf „Finish“ ab. Das
Gerät ist im Anschluss betriebsbereit.
6Deutsch
5. Sicherheitshinweise und Haungsausschluss
Versuchen Sie bie nie eigenständig Reparaturen oder Umbauten an der Steck-
karte vorzunehmen. Vermeiden Sie den Kontakt zu den Netzspannungen. Das
Produkt ist nur bei gezogenem Stecker spannungsfrei. Erden Sie sich
grundsätzlich, bevor Sie elektronische Bauteile beführen. Dies schützt vor
Be schädigungen durch elektrostasche Entladungen Ihres Körpers. Durch elekt-
rostasche Entladung (ESD) können irreparable Schäden an der Steckkarte, sowie
an sämtlichen verbundenen Hardware-Komponenten entstehen! Der Einbau der
Steckkarte erfolgt auf Ihre eigene Gefahr.
Bie lassen Sie den Einbau der Karte von einem Fachbetrieb ausführen, falls Sie
selbst keinerlei technische und praksche Erfahrungen im Bereich Computer und
Elektrotechnik besitzen. Der Hersteller übernimmt keine Haung für Schäden
und Folgeschäden unsachgemäßer Installaon oder Nutzung. Die Picht der
Datensicherung obliegt allein dem Kunden. Das Gerät ist nicht für den Betrieb
im Freien zugelassen. Bie verwenden Sie es daher ausschließlich im trockenen
Bereich. Schützen Sie es vor hoher Lufeuchgkeit, Wasser und Schnee. Halten
Sie unbedingt das Gerät von hohen Temperaturen fern.
Setzen Sie das Gerät keinen plötzlichen Temperaturwechseln oder starken
Vibraonen aus, da dies die Elektronikteile beschädigen könnte. Prüfen Sie vor
der Verwendung das Gerät auf eventuelle Beschädigungen. Das Gerät sollte nicht
benutzt werden, wenn es einen Stoß abbekommen hat oder in anderer Form
beschädigt worden ist.Beachten Sie bie auch die naonalen Besmmungen und
Beschränkungen.Nutzen Sie das Gerät nicht für andere Zwecke als die, die in der
dieser Anleitung beschrieben sind.
Dieses Produkt ist kein Spielzeug. Bewahren Sie es außerhalb der Reichweite
von Kindern oder geisg beeinträchgten Personen auf. Jede Reparatur oder
Veränderung am Gerät, die nicht vom ursprünglichen Lieferanten durchgeführt
wird, führt zum Erlöschen der Gewährleistungs- bzw. Garaneansprüche. Die
Gerätespezikaonen können sich ändern, ohne dass vorher gesondert darauf
hingewiesen wurde.
7Deutsch
6. Entsorgungshinweise
Elektrische und elektronische Geräte dürfen nach der europäischen WEEE
Richtlinie nicht mit dem Hausmüll entsorgt werden. Deren Bestandteile müssen
getrennt der Wiederverwertung oder Entsorgung zugeführt werden, weil giige
und gefährliche Bestandteile bei unsachgemäßer Entsorgung die Umwelt nachhal-
g schädigen können.
Sie sind als Verbraucher nach dem Elektro- und Elektronikgerätegesetz (ElektroG)
verpichtet, elektrische und elektronische Geräte am Ende ihrer Lebensdauer an
den Hersteller, die Verkaufsstelle oder an dafür eingerichtete, öentliche Sammel-
stellen kostenlos zurückzugeben.
Einzelheiten dazu regelt das jeweilige Landesrecht. Das Symbol auf dem Produkt,
der Betriebsanleitung oder/und der Verpackung weist auf diese Besmmungen
hin. Mit dieser Art der Storennung, Verwertung und Entsorgung von Altgeräten
leisten Sie einen wichgen Beitrag zum Schutz unserer Umwelt.
Hiermit erklärt die Firma WD Plus GmbH, dass sich das Gerät 300184in Übereinsmmung mit
den grundlegenden Anforderungen und den übrigen einschlägigen Besmmungen bendet.
Eine vollständige Konformitätserklärung erhalten Sie unter: WD Plus GmbH, Wohlenberg-
straße 16, 30179 Hannover
WEEE Richtlinie: 2012/19/EU
WEEE Register-Nr: DE 67896761
8English
Thank you for having chosen this CSL product and for placing your trust in our com-
pany. Please read this manual carefully before installaon to ensure your long-term
enjoyment of this product. For future reference, please keep this manual.
1. Scope of supply
• ExpressCard, 54mm, 2x USB 3.2 Gen1, ASM Chipset
• Driver CD
• Power cable
• User manual
2. Technical specicaons
3. Installaon
Please disconnect your computer completely from the power supply before start-
ing the installaon. Do not touch the sensive components on the ExpressCard
and in your computer.
Insert the ExpressCard 54 into the corresponding slot on your computer or note-
book. Make sure that the card is inserted correctly to avoid damaging the slot or
the ExpressCard.
Note: Some ExpressCard slots have a locking system. Ensure that the slot is not
blocked when inserng the card.
Interface ExpressCard 54 (54mm)
Terminals • 2x USB 3.2 Gen1
• 1x Power connecon
Chipset Asmedia
Compability Microso Windows XP / Vista / 7 / 8 / 8.1 / 10
Ambient
temperature
0-40°C
9English
The power cable enclosed is used for supplying the electricity. Connect the barrel
plug of the cable to the ExpressCard socket which is located between the two USB
3.2 Gen1 ports. The following gure illustrates the procedure.
Then, connect the other end of the cable to a free USB port on your computer,
which is supplied with power.
Now install the device driver as described in the following secon. The device is
then ready for use.
4. Driver installaon
Insert the driver CD into the drive and open the contents of the driver CD. Then
start the "ASM1042.exe" by double clicking on it.
10 English
A conrmaon prompt is displayed
that needs to be accepted with "Yes".
Select "I accept the terms in the li-
cense agreement" in the next window
and click on "Next".
Click on "Next" once the installaon
wizard opens.
Click on "Finish" to complete the driver
installaon. The device is now ready to
be used.
