Mechanische Installation GWUP180

Installation méchanique GWUP180

Mechanical Installation GWUP180

Mechanische Installatie GWUP180

Installazione mecaniche GWUP180

Instalación mecánica GWUP180

Por Servicio: 0 900 34 66 35

709156-1

LGA

WICHTIGE ANWEISUNGEN ZUR MONTAGE UND NUTZUNG

ACHTUNG

Solche Warnzeichen bedeuten “Vorsicht!”, eine Aufforderung zur Beachtung, da ihre

Mißachtung Personen- bzw. Sachschäden verursachen kann. Bitte lesen Sie diese

Warnungen sorgfältig.

Dieser Antrieb ist so konstruiert und geprüft, daß er bei Installation und Benutzung

unter genauer Befolgung der anschließenden Sicherheitsregeln Sicherheit bietet.

Die Nichtbeachtung der folgenden Sicherheitsregeln kann ernsthafte Personen- oder

Sachschäden verursachen.

3.0

Bitte lesen Sie sich diese

Montageanleitung genau durch, um

Fehler zu vermeiden und eine einwand

freie Funktion des Gurtantriebes zu

gewährleisten.

Lassen Sie evtl. notwendige

Elektroarbeiten nur von einem zuge-

lassenen Fachmann ausführen.

Überprüfen Sie den Gurtantrieb vor der

Montage auf evtl. Beschädigungen.

Um eine einwandfreie Funktion zu

gewährleisten, ist ein sauberes,

schadenfreies und flexibles Gurtband

Voraussetzung. Der Einsatz defekter

Geräte kann zu einer Gefährdung von

Personen und Gegenständen führen.

Der Gurtantrieb ist nur bei geschlossenem

Gehäuse im montierten Zustand betriebs-

bereit.

Den Gurtantrieb nur in trockenen Räumen

und mit dem Originalzubehör verwenden

(Sonnensensor, großes Wickelrad).

Beim Anschluß des Netzteiles ist darauf

zu achten, dass der Netzstecker jed-

erzeit zugänglich ist. Er darf nicht von

Schränken oder ähnlichem verdeckt wer

den.

Der Gurtantrieb ist bei allen Einlasswicklern

mit einem Lochabstand von 10,5 / 13,5 /

16,5 und 18,5cm einsetzbar. Geeignet für

alle Gurtbreiten von 16 bis max. 23mm.

Für Rollläden mit Kunststoff-Mini-Profilen

ca. 6,0m2, Aluminium-Mini-Profilen ca.

4,5m2, Kunststoff-Maxi-Profilen ca. 4,5m2,

und Aluminium-Maxi-Profilen ca. 2,6m2.

Bitte bewahren Sie Ihre Kaufquittung

und diese Montageanleitung gut auf. Im

Garantiefall legen Sie Ihre Kaufquittung

vor.

Bei geöffnetem Rollladen muß der

Rollladengurt noch zweimal um die obere

Gurttrommel gewickelt sein, um eine

Beschädigung der Rollladenanlage bei der

Grundeinstellung zu vermeiden.

BEGINNEN SIE MIT LESEN DIESER WICHTIGEN SICHERHEITSREGELN

3.0

709156-1D

D-1

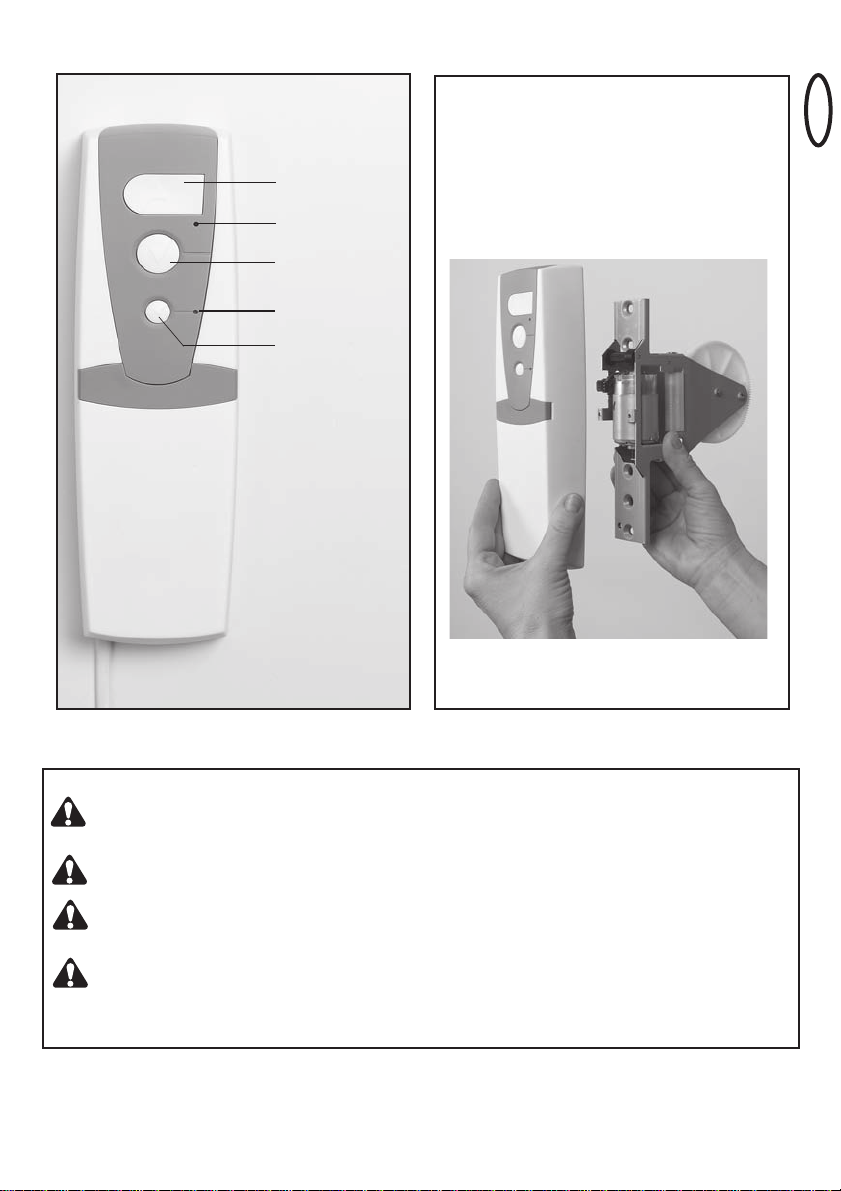

HEBEN

RESET

SENKEN

LED

24h

ZEITSCHALTUHR

Tastenbelegung:

709156-1D

Zum Lieferumfang gehören:

• Ein zweiteiliger elektrischer Rollladen

Gurtwickler bestehend aus:

1xUnterputz-Wickelvorrichtung

1xaufsteckbares Bedienteil

mit Stecker und ca. 1,5m Zuleitung

(ohne Abb.)

•Eine Bedienungsanleitung (ohne Abb.)

Sie benötigen folgendes Werkzeug:

•Schere

• Schraubendreher

Der Antrieb ersetzt mechanische Unterputz-Gurtwickler mit Gurtbreiten von 16mm bis max.

23mm.

Zulässige Gurtlänge bei Gurtstärke 1,3mm ist max.4,5m. (Bei dem als Zubehörerhältlichen

großenWickelrad ist diezulässigeGurtlänge 10m.)

Für Rollläden (ohne mechanisches Getriebe) mit Kunststoffprofilen bis ca. 6m².

Überprüfen Sie Ihre Rollladenanlage auf einwandfreie Funktion. Der Rollladen muss sich per

Handbedienung leichtgängig heben und senken lassen. Das Gurtband darf nicht ausgefranst

sein, der Rollladen darf nicht klemmen. Tauschen Sie beschädigte Teile aus.

MONTAGE:

D-2

Max. Fläche (Fläche = Länge x Breite)

237,7

221,8

33,1

39,1

39,7

64,4

Kunststoff-Mini-Profilen ca. 6,0m2

Aluminium-Mini-Profilen ca. 4,5m2

Kunststoff-Maxi-Profilen ca. 4,5m2

Aluminium-Maxi-Profilen ca. 2,6m2.

Lassen Sie zuerst Ihren Rollladen vollständig

herunter.

Lösen Sie mit einem Schraubendreher die

Befestigungsschrauben der Verblendung an der

Wand (Abb.1) und verwahren die Schrauben für

die spätere Wiederverwendung. Ziehen Sie den

mechanischen Gurtwickler aus der Wand heraus

(Achtung: Die Feder des mechanischen

Gurtwicklers kann unkontrolliert zurückschnellen).

Blockieren Sie das Federhaus mit der Blechlasche.

Entnehmen Sie das Gurtband und schneiden es

ca. 30cm unterhalb der Wandöffnung ab (Abb.2).

1 2

Nehmen Sie den Rollladen-Gurtantrieb zur Hand und entfernen die Schraubenabdeckung auf der

Vorderseite (Abb.3). Lösen Sie die beiden unverlierbaren Schrauben und nehmen das Bedienteil von

der Unterputz Wickelvorrichtung (Abb.4). Lösen Sie mit einem Schraubendreher die

Befestigungsschraube des Wickelrades (Abb.5). Ziehen Sie das Wickelrad vorsichtig heraus und ent-

nehmen die Hülse in der Mitte des Rades.

345

709156-1D

D-3

Führen Sie nun den Gurt von vorne unterhalb der

schwarzen Rolle und unterhalb der weißen

inneren Rolle in die Unterputz-Wickelvorrichtung

ein (Abb.6). Ziehen Sie den Gurt ca. 30cm auf der

anderen Seite heraus. Achten Sie darauf, dass

das Gurtband vom Wandaustritt bis zur Unterputz-

Wickelvorrichtung nicht verdreht ist. Legen Sie

den Gurt wie abgebildet in das Wickelrad ein.

Dabei sollte das Gurtende ca. 3cm herausragen

(Abb.7).

Stecken Sie nun die Hülse zurück in das Wickelrad. Setzen Sie das Wickelrad wieder in die Unterputz-

Wickelvorrichtung ein und prüfen Sie den korrekten Sitz: Die Zähne am Rand des Wickelrades greifen

in die senkrechte Antriebswelle ein (Abb.8+9). Stecken Sie die herausgedrehte Schraube wieder in die

Halterung des Wickelrades und drehen diese mit einem Schraubendreher ein. Schieben Sie die

Unterputz- Wickelvorrichtung in die Wandöffnung und befestigen Sie diese mit den herausgedrehten

Schrauben der Verblendung (Abb.10+11).

10 11

709156-1D

D-4

Achten Sie auf den sicheren Halt der Schrauben!

Setzen Sie nun das Bedienteil auf die Unterputz-

Wickelvorrichtung und drehen die beiden unverlier-

baren Schrauben mit einem Schraubendreher

wieder ein. Setzen Sie die Schraubenabdeckung

wieder über die beiden Schrauben (Abb.12+13).

Stecken Sie nun den Stecker des Rollladen-

Gurtantriebes in die Steckdose. Die Montage ist

abgeschlossen. Optional kann der Gurtwickler

auch direkt an das Stromnetz angeschlossen wer-

den. (Seite 3)

12 13

Sonnensensor GWLS1 (Zubehör) anschließen:

Ein Sonnensensor mit Stecker und ca. 1,3m Zuleitung ist separat als Zubehör erhältlich.

Um den Sonnensensor zu montieren, drücken Sie die graue Abdeckung leicht nach unten und ziehen

Sie sie zurück (Abb.14). Stecken Sie vorsichtig den Stecker des Sonnensensors auf die sechs Stifte in

der Mitte (Abb.15+16), das Kabel zeigt dabei nach hinten zur Wand. Schieben Sie die graue

Abdeckung wieder auf den Rollladen-Gurtantrieb, wobei das Kabel des Sonnensensors wahlweise

rechts oder links durch die seitliche Einkerbung an der Abdeckung nach außen geführt wird. Reinigen

Sie die Fensterscheibe und drücken den Sonnensensor an gewünschter Position auf die Scheibe. Info:

Der Rollladen-Gurtantrieb senkt den Rollladen bei direkter Sonneneinstrahlung (nach ca.15 Min.) herab

bis zur Position des Sonnensensors. Erneutes Heben / Senken erfolgt durch Betätigen der Bedientaste

oder durch die aktivierte Zeitsteuerung. Zum Entfernen oder Versetzen des Sonnensensors ziehen Sie

bitte nur an dem Zapfen (Abb.17) des durchsichtigen Saugringes. Ziehen / Drücken an der weißen

Kunststoffkappe kann zur Zerstörung des Sonnensensors führen.

14 15 16 17

709156-1D

D-5

Folgende Ersatzteile sind erhältlich:

041AGW45 (Abb.18) Wickelrad für Gurtlängen bis 4,5m

041AGW10 (Abb.19) großes Wickelrad für Gurtlängen bis 10m

041AGW01 (Abb.20) abnehmbares Bedienteil

1820

Direktanschluss an das Stromnetz: (optional)

Achtung: Diese Arbeiten dürfen nur von einem Fachmann durchgeführt werden !

Vor dem Öffnen den Stecker ziehen !

Der Rollladen-Gurtwickler kann direkt an das Stromnetz angeschlossen werden. Öffnen Sie hierzu mit

einem Gegenstand (z.B. einem Schraubendreher) die Klemmenabdeckung auf der Rückseite des

Bedienteiles (Abb.21). Lösen Sie mit einem Schraubendreher zuerst die beiden Schrauben der

Anschlussklemme (Abb.22). Drehen Sie jetzt die Schraube der Zugentlastung heraus und entnehmen

das Kabel. Stecken Sie jetzt die Phase- und Nullleiter-Kabel Ihrer Hausinstallation in die beiden linken

Klemmen (Reihenfolge beliebig) und drehen die beiden Klemmen- schrauben wieder ein. Legen Sie

das Kabel wieder in die Zugentlastung und drehen diese Schraube ebenfalls mit einem

Schraubendreher wieder ein (Abb.23).

21 22 23

709156-1D

D-6

Inbetriebnahme:

Stellen Sie sicher, dass der Rollladen sich frei bewegen kann. Hindernisse, z.B. Blumentöpfe auf der

äußeren Fensterbank sind zu entfernen. Stellen Sie ebenfalls sicher, daß Stopper / Anschläge vorhan-

den sind und daß diese eine feste Verbindung zum Rollladen haben. Drücken Sie eine beliebige der

drei Tasten des Rollladen-Gurtwicklers (Abb.24). Es erfolgt das automatische Ausmessen der

Fenstergröße, d.h. die Festlegung des oberen und unteren Endpunktes. Der Rollladen-Gurtwickler

zieht den Rollladen nach oben bis die Stopper den Anschlag erreichen (Rollladenkasten, Mauerwerk).

Ein surrendes Geräusch ist als korrekte Funktion des Antriebs zu sehen.

Danach wird der Rollladen automatisch abgelassen bis er vollständig geschlossen ist und damit der

untere Endpunkt erreicht ist.

Zuletzt fährt der Rollladen automatisch wieder nach oben und bleibt kurz vor dem oberen Anschlag

stehen.

Achtung: Das automatische Ausmessen kann nicht unterbrochen werden. Sollte während dieses

Vorganges ein Stromausfall erfolgen oder versehentlich der Netzstecker gezogen werden, beginnen

Sie den Vorgang von Neuem = Drücken einer beliebigen Taste.

Nach Beendigung dieses Vorganges ist die Inbetriebnahme abgeschlossen.

Der Rollladen kann nun per Druck auf die Heben- oder Senkentaste geöffnet oder geschlossen wer-

den (Abb.24).

Sicherheitsfunktion:

Beim Auftreffen auf ein Hinderniss oder beim Verkanten der Rollladenprofile schaltet der GWUP180

automatisch ab. Personen und Gegenstände werden so vor Verletzungen bzw. vor Beschädigungen

geschützt.

Soll das Heben und Senken des Rollladens automatisch

erfolgen, fahren Sie fort mit dem Punkt Zeitsteuerung.

709156-1D

D-7

Zeitsteuerung:

Zur Programmierung der Zeitsteuerung drücken Sie nacheinander kurz (max. 2 Sek.) zuerst auf die

unterste Taste „P“ und anschließend auf die Heben- oder Senken-Taste.

Beispiel:

Betätigen Sie morgens um 07:00 Uhr die Taste „P“. Die LED blinkt.

Gleich danach kurz die Heben- Taste , der Rollladen fährt in die obere Endposition und die rote LED

leuchtet.Die Uhrzeit zum täglichen Heben um 07:00 Uhr ist gespeichert.

Betätigen Sie abends um 20:00 Uhr die Taste „P“.

Die LED blinkt. Gleich danach kurz die Senken-Taste , der Rollladen fährt in die untere Endposition

und die rote LED leuchtet. Die Uhrzeit zum täglichen Senken um 20:00 Uhr ist gespeichert.

Zeitsteuerung ausschalten / einschalten / ändern

Ausschalten -Kurzes Drücken (max. 2 Sek.) der Taste „P“. Zeitautomatik ist abgeschaltet, die vor-

eingestellten Zeiten bleiben erhalten. Die Leuchtdiode blinkt ca. 5 Sek. und geht dann aus.

Einschalten -Durch erneutes Drücken (max. 2 Sek.) der Taste „P“ . Der Rollladen hebt / senkt sich

wieder zu den voreingestellten Zeiten. Die Leuchtdiode blinkt ca. 5 Sek. und ist dann dauerhaft an.

Ändern -Einstellungen zur gewünschten Zeit wie unter Zeitsteuerung beschrieben durchführen.

Vorher eingestellte Zeiten werden überschrieben.

Zusätzliche Positionspunkte einstellen/löschen/verändern:

Einstellen

•Taste Heben oder Senken gedrückt halten bis der Rollladen an der gewünschten Position ist.

• Danach Taste „P“ solange drücken bis das Blinkzeichen aufhört.

• Zwischenposition ist eingestellt.

Löschen

•Taste Heben oder Senken gedrückt halten, der Rollladen fährt nach unten oder oben.

• Sobald der obere / untere Endpunkt erreicht ist bleibt der Rollladen stehen.

• Danach Taste „P“ solange drücken bis das Blinkzeichen aufhört.

• Zwischenposition ist gelöscht.

Verändern

Positionspunkte wie unter Einstellen beschrieben neu durchführen. Die vorher eingestellte

Zwischenposition wird überschrieben.

Reset (Alle Einstellungen löschen):

Drücken Sie mit einem spitzen Gegenstand, z.B. Kugelschreiber, auf die Reset-Taste (siehe

Tastenbelegung). Alle bisher von Ihnen vorgenommenen Einstellungen werden gelöscht. Der Antrieb

befindet sich wieder in der Werkseinstellung. Erneute Inbetriebnahme / Ausmessen der Fenstergröße

erfolgt, sobald Sie eine der weissen Tasten drücken.

709156-1D

D-8

Den Antrieb ausbauen:

•Den Rollladen vollständig schließen.

• Antrieb vom Netzstrom trennen, ggf. den Sonnensensor vom Fenster lösen.

• Die Schraubenabdeckung an der Vorderseite des Bedienteiles entfernen, die beiden unverlierbaren

Schrauben mit einem Schraubendreher herausdrehen und das Bedienteil abheben.

• Mit einem Schraubendreher die beiden Befestigungsschrauben der Unterputz-Wickelvorrichtung

herausdrehen und die Wickelvorrichtung aus der Wand herausnehmen.

• Lösen Sie mit einem Schraubendreher die Befestigungsschraube an der Halterung des Wickelrades.

Ziehen Sie das Wickelrad vorsichtig heraus und entnehmen die Hülse in der Mitte des Rades.

• Entnehmen Sie jetzt den Gurt aus dem Wickelrad und ziehen ihn aus der Unterputz-

Wickelvorrichtung.

Bestellbares Zubehör:

Falls erforderlich, können mit dem Rollladen-Gurtwickler 10m Gurtlänge gewickelt werden. Hierzu

benötigen Sie das unter Artikel-Nr.041AGW10 erhältliche große Wickelrad mit Durchmesser 14,5cm.

Beachten Sie bitte, dass der mit diesem Wickelrad ausgestattete Rollladen-Gurtwickler nur in den

Unterputz-Gurtkasten mit Lochabstand 185mm passt. Prüfen Sie hierzu Ihren vorhandenen Einbau.

Technische Daten:

Art.-Nr.: GWUP180

Versorgungsspannung 230 V AC / 50Hz

Betriebsspannung 24V

Zugkraft ca. 18kg / 180N

Bemessungsdrehmoment 1,8Nm

Leistung max. 60W

Ruhestromverbrauch < 0,2W

Gurtbreite bis 23mm

Gurtaufnahme ca. 4,5m bei

Standardgurtstärke 1,3mm

(ca.10m bei nachbestellbarem großen Wickelrad)

Kurzzeitbetrieb max. 5 Minuten

Schutzklasse II (nur für trockene Räume)

Netzanschlusskabel H05 VV-F 2 x 0,75

Material Recyclingfähig

Geprüft nach EN 60335

Prüfzeichen LGA/GS, CE

709156-1D

D-9

Tabla de contenidos

Idiomas:

Otros manuales de Controladores de Chamberlain

Chamberlain

Chamberlain CAP2D Manual de usuario

Chamberlain

Chamberlain LA400UL Guía de inicio rápido

Chamberlain

Chamberlain 811LM Manual de usuario

Chamberlain

Chamberlain LiftMaster Professional CB224 Manual de usuario

Chamberlain

Chamberlain 883LMW Manual de usuario

Chamberlain

Chamberlain CLLACD Manual de usuario

Chamberlain

Chamberlain CAP2D Manual de usuario

Chamberlain

Chamberlain Security+ CLLA1 Manual de usuario

Chamberlain

Chamberlain 320LM Manual de usuario

Chamberlain

Chamberlain Security+ 974-315CB Manual de usuario

Chamberlain

Chamberlain 945C Manual de usuario

Chamberlain

Chamberlain 041DJ002 Manual de usuario

Chamberlain

Chamberlain 855CB Manual de usuario

Chamberlain

Chamberlain SMART GARAGE CONTROL Manual de usuario

Chamberlain

Chamberlain T Manual de usuario

Chamberlain

Chamberlain LiftMaster Professional 915LM Manual de usuario

Chamberlain

Chamberlain MyQ Manual de usuario

Chamberlain

Chamberlain AGO250L Manual de usuario

Chamberlain

Chamberlain LA500UL Guía de inicio rápido

Chamberlain

Chamberlain 872 Series Manual de usuario

Chamberlain

Chamberlain Garos CS 300 Manual de usuario

Chamberlain

Chamberlain 41A6127 Manual de usuario

Chamberlain

Chamberlain Security+ 974CB Manual de usuario

Chamberlain

Chamberlain SUB324M Manual de usuario

Manuales populares de Controladores de otras marcas

Digiplex

Digiplex DGP-848 Instrucciones de funcionamiento

YASKAWA

YASKAWA SGM series Manual de usuario

Sinope

Sinope Calypso RM3500ZB Manual de usuario

Isimet

Isimet DLA Series Style 2 Manual de instalación

LSIS

LSIS sv-ip5a Manual de usuario

Rockwell Automation

Rockwell Automation 1769-L31 Manual de usuario

Airflow

Airflow Uno hab Manual de usuario

ABB

ABB ACS580-01 drives Manual de usuario

Panasonic

Panasonic GM1 Series Manual de usuario

Emerson

Emerson SW93 Manual de usuario

AutoAqua

AutoAqua Smart ATO micro SATO-120P Manual de usuario

Panasonic

Panasonic FP? Positioning Unit RTEX Manual de usuario

Samson

Samson Type 5824 Manual de servicio

Alpha IP

Alpha IP MIOB 21001 Manual de usuario

Siemens

Siemens OpenAir GMA 1 Series Manual de usuario

Surecom

Surecom SR-629 Manual de usuario

Fishman

Fishman TriplePlay Manual de usuario

Regulus

Regulus SRS1 T Manual de usuario
