Asus LSISAS RAID Card PIKE 1064E Manual de usuario
PIKE 1064E
LSISAS1064E RAID
卡
ii
C3671
第一版
2008 年 3 月
版權所有
‧
不得翻印 © 2008 華碩電腦
本產品的所有部分，包括配件與軟件等，其相關知識產權等歸華碩電腦公
司（以下簡稱華碩）或授權華碩使用的相關主體所有，未經權利主體許可，
不得任意地仿製、拷貝、摘抄或轉譯。本用戶手冊沒有任何型式的擔保、立
場表達或其它暗示。若有任何因本用戶手冊或其所提到之產品信息，所引起
直接或間接的數據流失、利益損失或事業終止，華碩及其所屬員工恕不為其
擔負任何責任。除此之外，本用戶手冊所提到的產品規格及信息只作參考，
內容亦會隨時疏漏或升級，恕不另行通知。
下列因素導致的產品故障或損壞不在免費保修範圍內：
A. 因天災(水災、火災、地震、雷擊、颱風等)、遇不可抗拒外力或人為
之操作使用不慎造成之損害。
B. 自行拆裝、修理、或將產品送至非華碩認証之維修點進行檢測維
修。
C. 用戶擅自或請第三人修改、修復、變更規格及安裝、添加、擴充非本
公司原廠銷售、授權或認可之配件所引起之故障與損壞。
D. 因用戶自行安裝軟件及設定不當所造成之使用問題及故障。
E. 計算機病毒所造成之問題及故障。
F. 本公司保修識別標籤撕毀或無法辨認，涂改保修服務卡或與產品不
符。
G. 要求華碩提供軟件安裝服務(用戶需自行提供原版軟件)、軟件故障排
除或清除密碼等。
H. 其它不正常使用所造成之問題及故障。
用戶手冊中所談論到的產品名稱僅做識別之用，而這些名稱可能是屬於其
他公司的註冊商標或是版權。
關於產品規格最新的升級信息請您到華碩的官方網站瀏覽或是直接與華碩
公司聯絡。
注意！倘若本產品上之產品序列號有所破損或無法辨識者，則該項產品
恕不保修！
iii
目錄內容
目錄內容 ........................................................................................................................iii
關於這本用戶手冊 ....................................................................................................iv
用戶手冊的編排方式 .....................................................................................iv
哪裡可以找到更多的產品信息 ...................................................................iv
提示符號 ............................................................................................................iv
PIKE 1064E 規格列表 .............................................................................................v
第一章：產品介紹
1.1 歡迎加入華碩愛好者的行列！ ............................................................... 1-2
1.2 包裝內容 ......................................................................................................... 1-2
1.3 卡構造圖 ......................................................................................................... 1-3
1.4 系統需求 ......................................................................................................... 1-3
1.5 RAID 卡安裝 ................................................................................................. 1-4
第二章：RAID 磁盤陣列設置
2.1 RAID 功能設置 ............................................................................................ 2-2
2.1.1 RAID 功能說明 ............................................................................. 2-2
2.1.2 安裝硬盤 ..........................................................................................2-2
2.2 LSI Corporation MPT 設置工具程序 .................................................. 2-3
2.2.1 集成鏡像 (IM) 卷 .......................................................................... 2-3
2.2.2 集成鏡像增強 (IME) 卷 .............................................................. 2-7
2.2.3 集成條帶化 (IS) 卷 ...................................................................... 2-9
2.2.4 管理陣列 ....................................................................................... 2-11
2.2.5 查看 SAS 拓樸 ........................................................................... 2-16
2.2.6 一般屬性（Global Properties）........................................... 2-17
第三章：安裝驅動程序
3.1 安裝 RAID 驅動程序 .................................................................................. 3-2
3.1.1 創建一張 RAID 驅動磁盤 .........................................................3-2
3.1.2 Windows® Server 2003 操作系統 ........................................ 3-4
3.1.3 Red Hat® Enterprise Linux 操作系統 .................................. 3-9
3.1.4 SUSE Linux Enterprise Server 操作系統 ........................ 3-11
iv
關於這本用戶手冊
用戶手冊包含了所有當您在安裝與設置服務器主板時所需用到的信息。
用戶手冊的編排方式
用戶手冊是由下面幾個章節所組成：
• 第一章：產品介紹
本章節描述 PIKE 1064E SAS RAID 卡的功能和支持的新技術。
• 第二章：RAID 設置
本章節提供安裝、創建與設置 RAID 陣列的說明。
• 第三章：安裝驅動程序
本章節提供在不同操作系統中安裝 RAID 驅動程序的說明。
哪裡可以找到更多的產品信息
您可以通過下面所提供的兩個渠道來獲得您所使用的華碩產品信息以及
軟硬件的升級信息等。
1. 華碩網站
您可以到 http://www.asus.com.cn 華碩電腦互聯網站取得所有關於華碩
軟硬件產品的各項信息。
2. 其他文件
在您的產品包裝盒中除了本手冊所列舉的標準配件之外，也有可能會夾
帶有其他的文件，譬如經銷商所附的產品保證單據等。
提示符號
為了能夠確保您正確地完成主板設置，請務必注意下面這些會在本手冊
中出現的標示符號所代表的特殊含意。
警告：提醒您在進行某一項工作時要注意您本身的安全。
小心：提醒您在進行某一項工作時要注意勿傷害到電腦主板元
件。
重要：此符號表示您必須要遵照手冊所描述之方式完成一項或多
項軟硬件的安裝或設置。
注意：提供有助於完成某項工作的訣竅和其他額外的信息。
v
PIKE 1064E 規格列表
* 實際所支持的操作系統還取決於主板本身所支持的操作系統。
** 表列規格若有任何更改，恕不另行通知。
控制器 LSISAS1064E
接口 華碩 PIKE 接口
端口數量 4 端口
支持設備 SAS 與 SATA II 設備
數據傳輸率 SATA II and SAS 3 Gb/s per PHY
RAID 級別 RAID0/RAID1/RAID1E
支持操作系統* Windows® Server 2003/2000/XP/Vista
Red Hat® Enterprise Linux 3/4/5
SUSE Linux Enterprise Server 8/9/10
LSI MegaRAID Storage Manager (MSM) 用於
Windows®/Linux 操作系統
機箱型式 6.44 x 1.57 英寸 (兼容1U)
vi
30
電子信息產品污染控制標示：圖中之數字為產品之環保使用期
限。僅指電子信息產品中含有的有毒有害物質或元素不致發生
外洩或突變從而對環境造成污染或對人身、財產造成嚴重損害
的期限。
部件名稱
有害物質或元素
鉛 (Pb) 汞 (Hg) 鎘 (Cd) 六價鉻
(Cr(VI))
多溴
聯苯
(PBB)
多溴二
苯醚
(PBDE)
印刷電路
板及其電
子組件
x o o o o o
外部信號
連接頭及
線材
x o o o o o
外殼 x o o o o o
軟驅 x o o o o o
電池 x o o o o o
光驅 x o o o o o
散熱設備 x o o o o o
有毒有害物質或元素的名稱及含量說明標示：
○： 表示該有毒有害物質在該部件所有均質材料中的含量均在 SJ/T
11363-2006 標准規定的限量要求以下。
×： 表示該有毒有害物質至少在該部件的某一均質材料中的含量超出
SJ/T 11363-2006 標准規定的限量要求，然該部件仍符合歐盟指令
2002/95/EC 的規范。
備註：
1. 此產品所標示之環保使用期限，係指在一般正常使用狀況下。
2. 此部件名稱涵蓋所有服務器相關產品，依產品不同實際涵蓋項目會有所
減少。
1
第一章：產品介紹
本章節描述 PIKE 1064E SAS
RAID 卡的功能和支持的新技術。
1-2
第一章：產品介紹
1.1 歡迎加入華碩愛好者的行列！
感謝您購買華碩 PIKE 1064E SAS RAID 卡！
華碩 PIKE 1064E 可讓您用連接到主板上 SAS 接口的硬盤來創建 RAID0、
RAID1 與 RAID1E 磁盤陣列。
在您開始安裝 RAID 卡之前，請馬上檢查下面所列出的各項配件是否齊
全。
若以上列出的任何一項配件有損壞或是短缺的情形，請儘快與您
的經銷商聯系。
1.2 包裝內容
請檢查下面所列出的各項配件是否齊全。
• 華碩 PIKE 1064E SAS RAID 卡
• 驅動程序與應用程序光盤
• 用戶手冊
華碩 PIKE 1064E
1-3
1.3 卡構造圖
下圖顯示了 RAID 卡上的主要元件。
1.4 系統需求
在您安裝 PIKE 1064E SAS RAID 卡之前，請確認您的系統滿足下列要
求：
• 工作站或服務器主板，並具備 PIKE RAID 卡插槽
• SAS 或 SATA 硬盤
• 支持操作系統：
Windows® 與 Linux 操作系統（詳細信息請參考網站說明）
• 其他要求：
- 適當的散熱方案
- 合格的電源供應器
1. 華碩 PIKE 接口-1：PCI-E x8
2. 華碩 PIKE 接口-2：SGPIO 接口的 4 端口 SAS 信號*
3. SAS RAID 卡狀態指示燈。（亮起並閃爍代表 RAID 卡運作正常。）
1
3
122
* SGPIO 接口用於硬盤活動、失效與陣列重建狀態的可見性，讓
用戶建立高性能與可靠性的存儲系統。有關如何使用 SGPIO 接
口的詳細信息，請參考主板的用戶手冊。
1-4
第一章：產品介紹

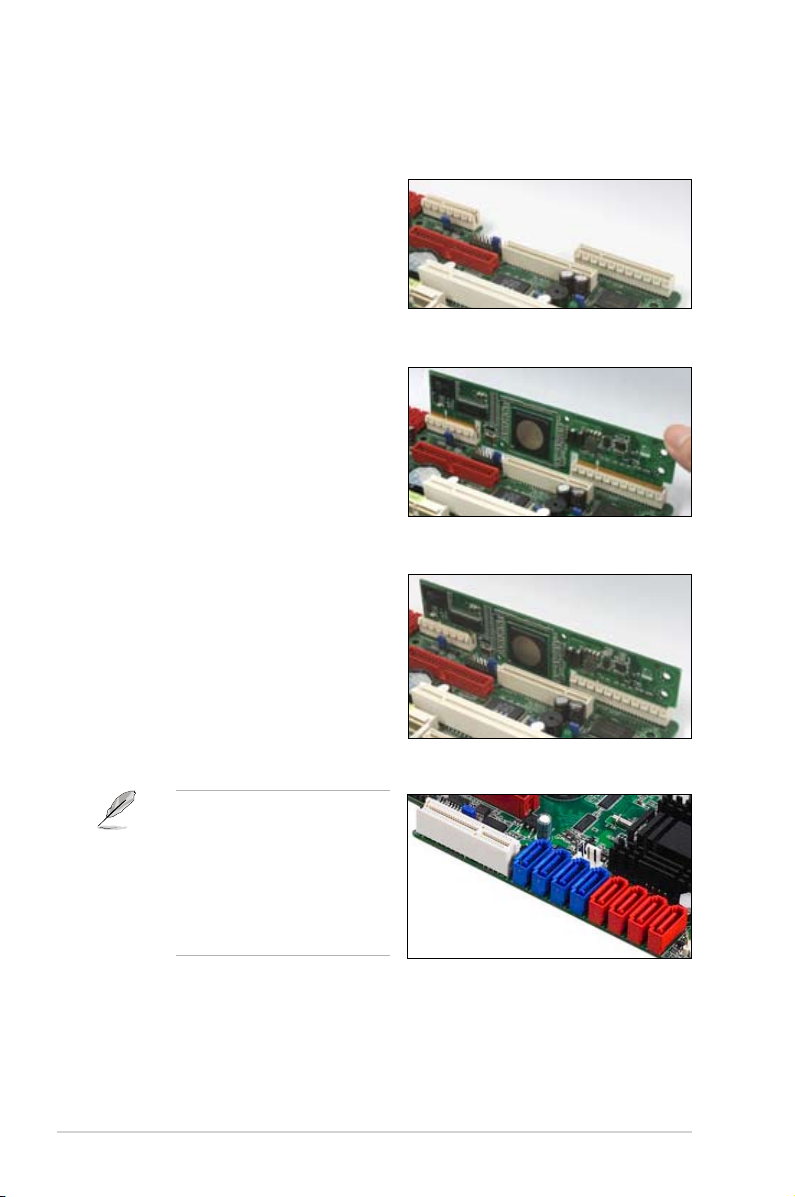

1.5 RAID 卡安裝
請按照以下步驟將 RAID 卡安裝到主板上。
1. 找到主板上的 PIKE RAID 卡插
槽。
2. 將 RAID 卡的金手指按正確的方向
對準 PIKE RAID 卡插槽位置。
3. 將 RAID 卡插入 PIKE RAID 卡插
槽。請確認卡完全插入到 PIKE
RAID 卡插槽中。
當使用 4 端口 PIKE RAID
卡時，請將 SAS 硬盤連
接到主板上的 SAS 接口
1-4（紅色）。當使用 8
端口 PIKE RAID 卡時，主
板上的 SAS 接口 5-8（藍
色）才起作用。
