Alphacool EISKOFFER BASIC Manual de usuario

EISKOFFER

BASIC / LIGHT

Inhaltsverzeichnis - Table of Contents - Sommaire

Deutsch

Lieferumfang 4

Teileliste - Beschreibung undVerwendungszweck

Entgrater & Bending Inserts 5

Fittinganschlag 6

gerader Anleger mit Stiftanschlag 8

Kreisbogenanleger 10

Multi-Biegeanleger 12

English

Français

Lieferumfang

10x M4.5x50 Holzschrauben

10x M5 Unterlegscheiben

1x Entgrater

(NUR BASIC VERSION)

Bending Inserts

1x 9.5 mm Ø

1x 12.5 mm Ø

2x Fittinganschlag

4x Anleger gerade

mit Stiftanschlag

Kreisbogenanleger

LIGHT: 1x R32 - 33.5 mm

BASIC: 1x R22 - 23.5 mm

1x R32 - 33.5 mm

Multi-Biegeanleger

LIGHT: 1x R22 - 23.5 mm

BASIC: 1x R22 - 23.5 mm

1x R32 - 33.5 mm

Einzelteile im Detail

Entgrater

Bearbeiten Sie die Schnittkanten mit dem Entgrater, um diese abzurunden. Scharfe

Kanten könnten sonst die Dichtung Ihrer Hardtube - Anschlüsse zerstören.

Bending Inserts

2 Größen: Ø 9.5 mm - für Hardtubes mit einem Innendurchmesser von 10 mm

Ø 12.5 mm - für Hardtubes mit einem Innendurchmesser von 13 mm

Diese “Gummieinlagen” werden vor dem Erwärmen der Rohre eingesteckt, um

einen gleichmäßigen Gegendruck zu erzeugen und ein Einknicken zu verhindern.

Der Hardtube lässt sich damit schön gleichmäßig biegen. Es ist zu empfehlen, das

Bending Insert vorher zu befeuchten (z.B. mit destilliertem Wasser), so können

Sie den Temperaturanstieg genau beobachten und den richtigen Biegezeitpunkt

bestimmen. Befeuchtet lässt sich die Einlage nach dem auskühlen des Hardtubes

auch besser entfernen.

Einzelteile im Detail

Fittinganschlag

Anschlag mit fester Einstecktiefe:

6 mm bei Rohren mit Ø 13 bzw. 12 mm

11 mm bei Rohren mit Ø 16 mm

Die Tiefe wird durch eine Markierung angezeigt

Die Einstecktiefe ist auf die Schlupftiefe von Alphacool HardTube - Anschlüssen

ausgelegt. Beim Übertragen der Maße müssen Sie diese also nicht hinzuaddieren.

Sollten Sie keine Alphacool Anschlüsse verwenden, nutzen Sie den geraden

Anleger mit Stiftanschlag (Seite 8) oder verrechnen Sie die Differenz mit Ihren

Anschlüssen.

Montage auf Holzplatte (nicht im Lieferumfang):

benötigte Teile:

2x Holzschrauben M4,5x50

2x Unterlegscheiben

Befestigen Sie alle Teile mit 2 Schrauben für

ausreichende Stabilität.

Alle Biegeanleger und -anschläge sind für

Rohrdurchmesser von 12 bzw. 13 mm und

16 mm ausgelegt. Die benötigte Führung wird

immer nach unten ausgerichtet.

Einzelteile im Detail

Anwendungsbeispiel:

Einzelteile im Detail

Anleger gerade mit Stiftanschlag

2 Einsatzgebiete:

als

Anschlag mit variabler Einstecktiefe

oder

einfacher gerader Anleger zum Biegen

Die Einstecktiefe bezieht sich auf die Schlupftiefe von HardTube - Anschlüssen.

Mit dem Stiftanschlag können Sie die Tiefe entsprechend Ihrer verwendeten

Anschlüsse regulieren. Beim Übertragen der Maße müssen Sie diese später nicht

hinzuaddieren.

Montage auf Holzplatte (nicht im Lieferumfang):

benötigte Teile:

2x Holzschrauben M4,5x50

2x Unterlegscheiben

Befestigen Sie alle Teile mit 2 Schrauben für

ausreichende Stabilität.

Alle Biegeanleger und -anschläge sind für

Rohrdurchmesser von 12 bzw. 13 mm und

16 mm ausgelegt. Die benötigte Führung wird

immer nach unten ausgerichtet.

Einzelteile im Detail

Anwendungsbeispiel:

Einzelteile im Detail

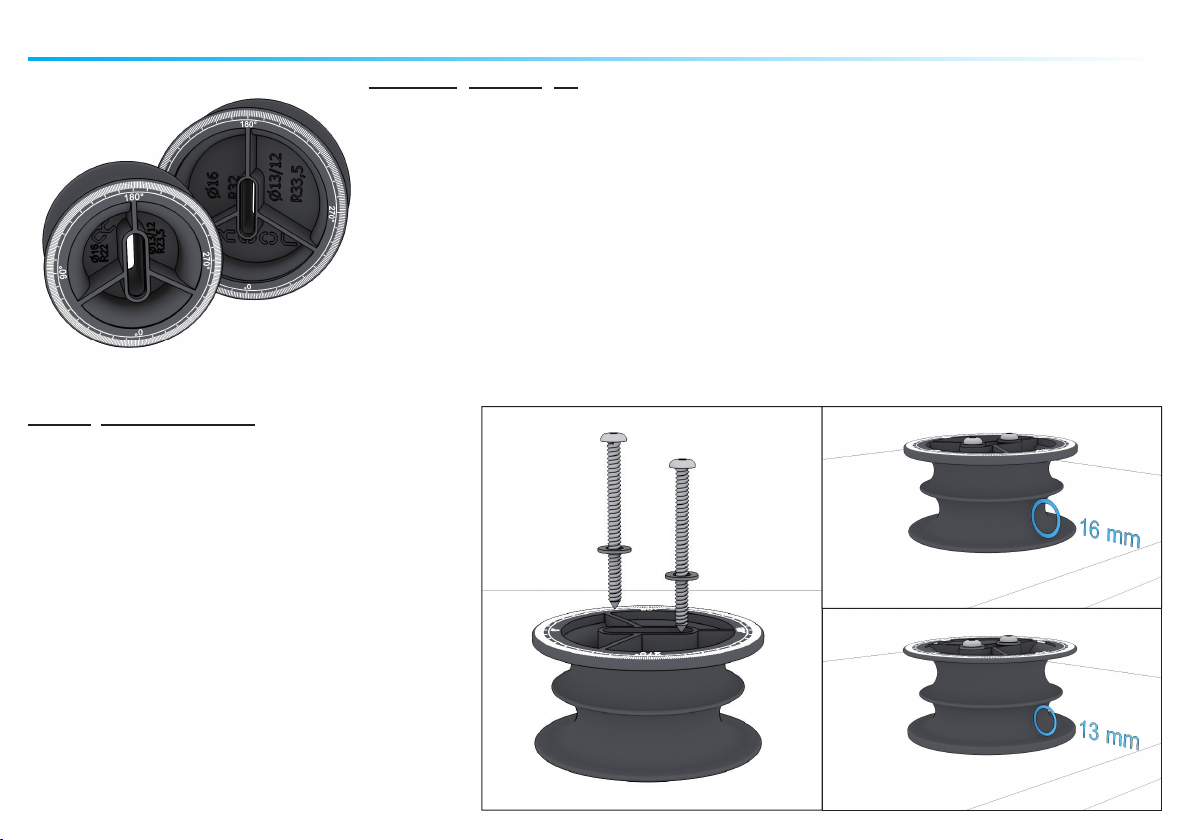

Kreisbogenanleger

kleineVersion:

Rohre mit Ø 13 bzw. 12 mm werden um einen Radius von 23,5 mm gebogen.

Rohre mit Ø 16 mm werden um einen Radius von 22 mm gebogen.

großeVersion:

Rohre mit Ø 13 bzw. 12 mm werden um einen Radius von 33,5 mm gebogen.

Rohre mit Ø 16 mm werden um einen Radius von 32 mm gebogen.

Biegen Sie nicht über einen Winkel von 180° hinaus, um Ihr Rohr im ausgekühlten

Zustand wieder entfernen zu können.

Montage auf Holzplatte (nicht im Lieferumfang):

benötigte Teile:

2x Holzschrauben M4,5x50

2x Unterlegscheiben

Befestigen Sie alle Teile mit 2 Schrauben für

ausreichende Stabilität.

Alle Biegeanleger und -anschläge sind für

Rohrdurchmesser von 12 bzw. 13 mm und

16 mm ausgelegt. Die benötigte Führung wird

immer nach unten ausgerichtet.
