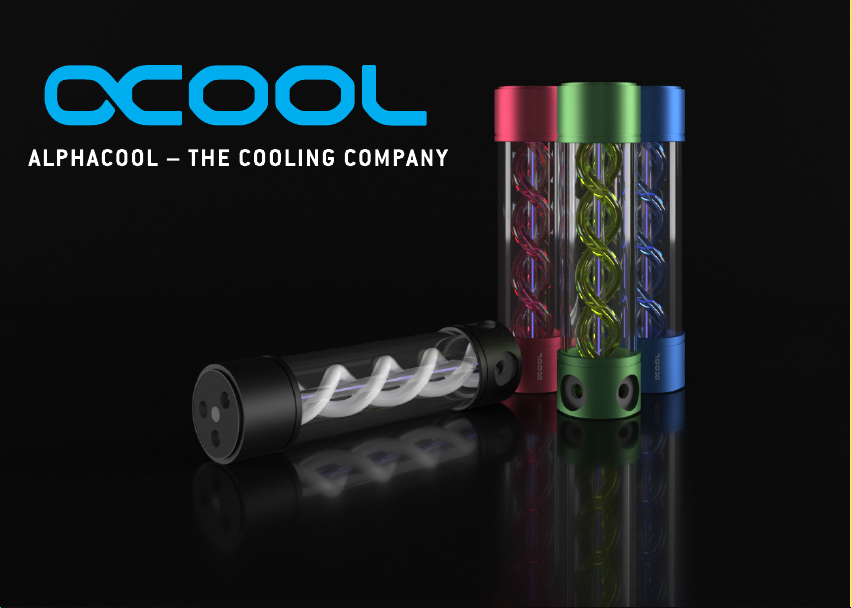

Alphacool Eisbeher Helix Reservoir Manual de usuario

EISBECHER

HELIX

Reservoir

Helix Reservoir: Composition - Aufbau - Structure

aluminium cover

PMMA cap

o-ring

helix

cathodic tube

cathode

rubber plug

PMMA tube

o-ring

PMMA base

aluminium cover

rubber plug

cathodic connection

Accessories - Zubehör- Accessoires

2x holding

bracket

for 120 &

140mm fan

places

universal

clips

Molex

adaptor

M4x8

screws

M4x20

screws

sealing

plugs

4x M4

nuts

2x M4

nuts

Brackets spacing - Abstände Halterungen - Espacement des supports

max. 305mm

min. 190mm

105mm

125mm

max. 137mm

Mounting on fan mounts - Montage an Lüfterplätzen - Installation pour emplacements ventilateurs

- Halterung von oben und unten aufstecken

- Mit jeweils zwei M4x8 Schrauben und Muttern

an Lüfterplätzen montieren

- Attach bracket from top and bottom

- Fasten to fan mounts with two M4x8 screws

and nuts for each

- Monter supports d’en haut et d’en bas

- Installer avec deux vis M4x8 et des aux

emplacements de ventilateur

Other mounting options - Weitere Montagemöglichkeiten - Autres possibilités de d’installation

- Die Halterungen mit jeweils einer M4x20 Schraube und Mutter

im Gehäuse befestigen

- Clips auseinanderdrücken, Reservoir hineinschieben und Clips

vorne wieder zusammendrücken

Mit Hilfe der Clip-Halterung lässt sich der Ausgleichsbehälter an

jeder beliebigen Stelle montieren.

- Attach the brackets to the case with one M4x20 screw and nut

each

- Pull the clips apart, push the reservoir in, and press the clips

together again in the front

The clip-bracket lets you mount the reservoir in any available

space.

- Installer support par une

vis M4x20 et rondelle dans

le boîtier

- Ecarter brasses du clip,

installer réservoir et

refermer devant

Grâce au clip de  xation, le

réservoir peut être installé

partout.

Attaching tubing -Verschlauchen - Branchement

- Screw in threaded portion

- Place coupling nut over tubing

- Pull tubing over the connector

- Fasten coupling nut

Don’t forget to seal all unused inlets and outlets with a plug.

The inlet and outlet can be chosen at will (the outlet is never on

top!)

- Anschlussgewinde einschrauben

- Überwurfmutter über Schlauch stecken

- Schlauch über den Anschluss schieben

- Überwurfmutter festdrehen

Vergessen Sie nicht alle ungenutzten Ein- u. Auslässe mit

Veschlusskappen zu verschließen.

Der Ein- und Auslass kann nach Belieben gewählt werden (der

Auslass ist niemals oben!)

- Visser pièce  letée

- Glisser écrou sur tuyau

- Glisser tuyau sur raccord

- Serrer écrou

Ne pas oublier de fermer toutes les ouvertures non utilisées par

des vis-bouchons.

L’entrée et sorti sont au choix (le sorti n’est jamais en haut)

Attaching tubing -Verschlauchen - Branchement

Achten Sie beim Eindrehen der Anschlüsse darauf, dass die Einlässe frei sind. Die innere Halterung der

Helix kann unter Umständen einen Einlass verdecken. Nehmen Sie entweder eine andere Öffnung oder

positionieren Sie die Helix neu. Dazu drehen Sie den Aludeckel komplett ab, den darunterliegende PMMA

Deckel nehmen Sie ab. Nun können Sie die innere Halterung der Helix, wie gewünscht drehen. Schrauben

Sie die Deckel anschließend wieder fest zusammen.

When screwing in the connectors, make sure the inlets are clear.The Helix’s inner brackets can occa-

sionally cover an inlet. Either choose a different opening or reposition the Helix.To do this, completely

remove the aluminium cover and the PMMA cover underneath. Now you can reposition the Helix’s inner

brackets, as desired. When  nished, screw the covers back on tightly.

Lorsque l’on visse les raccords, il est important de maintenir les entrées libres. Le support intérieur de

la Helix éventuellement cacher une entrée. Dans ce cas, choisissez une autre entrée ou replacer la Helix.

A n de faire cela, dévisser complètement de couvercle en aluminium et en PMMA se trouvant en dessous.

Maintenant le support intérieure de la Helix peut être ajusté. Resserrez les couvercles après.

When screwing in the connectors, make sure the inlets are clear.The Helix’s inner brackets can occa-
