Alphacool Eisbaer Pro Aurora Manual de usuario

ACCESSORIES ZUBEHÖR ACCESSOIRES

1x Set

115x/1200/1700/2066/2011

Bracket/Halterung

1x Set

3647 Narrow

Bracket/Halterung

1x Set

TR4/SP3/sTRX4

Bracket/Halterung

1x Set

AMD AM4/AM5

Bracket/Halterung

2066/2011

Bolt/Bolzen

1x Set

3647 Square

Bracket/Halterung

TR4/SP3/sTRX4

Bolt/Bolzen

AM4/AM5

Screws/Schrauben/Vis

Pressure spring/Druckfeder/

Ressorts

3647

Screws/Schrauben/Vis

0,5mm Washer/Unterlegscheibe/

Rondelle

2mm Washer/Unterlegscheibe/

Rondelle

M4 Knurled nuts/Rändelmuttern/

Ècrous moletès

6,5mm Spacers/Abstandshalter/

L’entretoise

4189 Knurled nuts/

Rändelmuttern/Ècrous moletès

Thermal paste/Wärmeleitpaste/

Composé thermique

1x Set

4189

Bracket/Halterung

Tool/Outil

LGA 115x/1200/1700

Screws/Schrauben/Vis

Backplate/Plaque arrière

EN DE FR

ALPHACOOL EISBAER PRO AURORA CPU AIO

Lisez les instructions de sécurité avant de commencer l‘installation.

DE Lesen Sie die Sicherheitshinweise, bevor Sie mit der Installation beginnen.

EN Read the safety instructions before starting the installation.

M3x5mm

Aurora 240/280 CPU AIO

M3x30mm

Aurora 240/280 CPU AIO

2x 120mm Rise Aurora

Fan/Lüfter/Fan

Aurora 240 CPU AIO

1x 240x30mm

Radiator/Radiateur

Aurora 240 CPU AIO

12x

M3x5mm

Aurora 360/420 CPU AIO

12x

M3x30mm

Aurora 360/420 CPU AIO

2x 140mm Rise Aurora

Fan/Lüfter/Fan

Aurora 280 CPU AIO

1x 280x30mm

Radiator/Radiateur

Aurora 280 CPU AIO

3x 120mm Rise Aurora

Fan/Lüfter/Fan

Aurora 360 CPU AIO

1x 360x30mm

Radiator/Radiateur

Aurora 360 CPU AIO

3x 140mm Rise Aurora

Fan/Lüfter/Fan

Aurora 420 CPU AIO

1x 420x30mm

Radiator/Radiateur

Aurora 420 CPU AIO

Allen key/Innensechskant/

Clé Allen

Y-Adapter 4Pin PWM 1x

Digital RGB Controller 1x

3-Pin JST auf 3-Pin 5V Adapter

Quick-release/Schnellverschluss/

fermeture rapide

Tubes/Schläuche/Tuyaux

12,7/7,6mm

pre-mounted/vormontiert/prémonté pre-mounted/vormontiert/prémonté

COMPATIBILITY KOMPATIBILITÄT COMPATIBILITÉ1.

INTEL AMD

LGA 115x, 1200, 1700, 2011-3, 2066, 3647-0 Narrow / Square, 4189 AM4, AM5, TR4, sTRX4, sWRX8, SP3

Max. Connections Diameter: 18mm

Max. Durchmesser Anschlüsse: 18mm

Max. Diamètres des raccords: 18mm

Model range / Modellreihe /

Gamme de modèles: DC-LT 2

Voltage / Spannung / Voltage 12V DC

RPM (+/- 10%) 2800 RPM

Electricity / Strom / èlectricitè 0,3A

Performance / Leistung /

Performance 4W

L / H 75l/h

Delivery head / Förderhöhe /

Hauteur de refoulement 0,95m

EN DE FR

The specication of the pump was tested with

demineralised water. Die Spezikationen der Pumpe wurden mit

demineralisiertem Wasser getestet. La spécicité de la pompe a été testée avec

de l'eau déminéralisée.

OUT

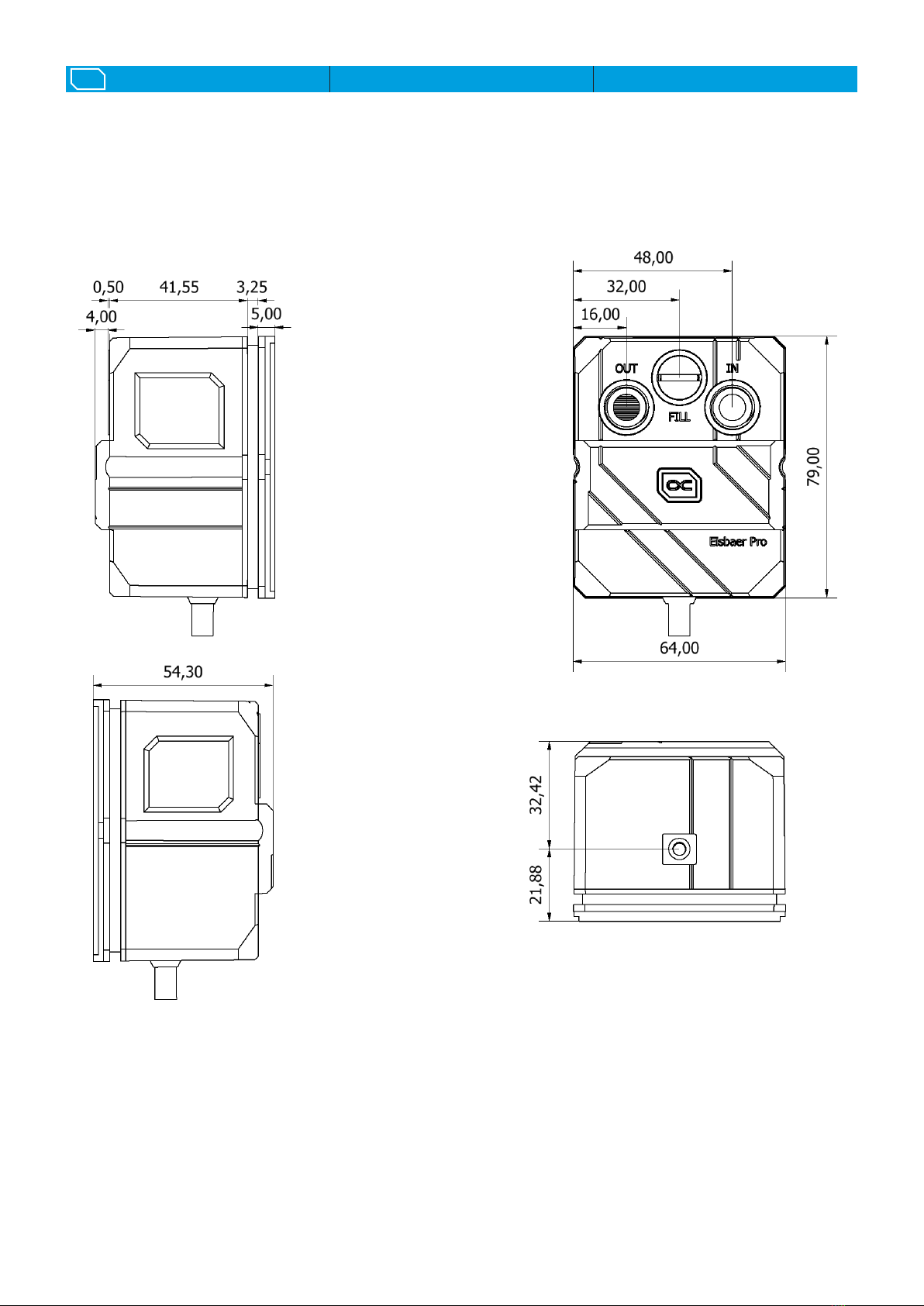

SIZE IN MM MAßE IN MM MENSURE EN MM2.

INTEL LGA 115X/1200/1700/2011/2011-3/2066

INTEL LGA 3647 SQUARE

INTEL LGA 3647 NARROW

AMD TR4/sTRX4/sWRX8/SP3

AMD AM4/AM5

INTEL 4189

FILLPORT FILLPORT PORT DE REMPLISSAGE

EN DE FR

The llport can be used to rell the Eisbaer

Pro if necessary. Der Fillport kann bei Bedarf zum Nachfüllen

der Eisbaer Pro verwendet werden. L'orice de remplissage peut être utilisé pour

remplir l'Eisbaer Pro si nécessaire.

CPU COOLER PREPARATION VORBEREITUNG CPU KÜHLER CPU RADIATEUR PRÈPARATION3.

EN DE FR

Remove the protective lm from the radiator

bottom. Entfernen Sie die Schutzfolie von dem

Kühlerboden. Retirez le lm de protection du fond du

radiateur.

CPU PREPARATION VORBEREITUNG CPU CPU PRÈPARATION5.

EN DE FR

After you have disassembled your old cooler,

rst clean the Hardware:

1. Remove residues of the thermal paste from

the CPU.

2. Use a cloth or cotton swabs to help. With

isopropanol alcohol, you can also remove

dried heat-conducting paste.

3. Apply a pea-sized blob of thermal paste to

the CPU.

4. Spread the paste with the aid of a plastic

strip or similar to form an even, thin layer

(<0,5mm layer thickness).

Nachdem Sie Ihren alten Kühler demontiert

haben, reinigen Sie zunächst die Hardware:

1. Entfernen Sie die Reste der Wärme-

leitpaste von der CPU.

2. Verwenden Sie ein Tuch oder

Wattestäbchen als Hilfe. Mit

Isopropanolalkohol können Sie auch

getrocknete Wärmeleitpaste entfernen.

3. Tragen Sie einen erbsengroßen Klecks

Wärmeleitpaste auf die CPU auf.

4. Verteilen Sie die Paste mit Hilfe eines

Plastikstreifens oder etwas ähnlichem zu

einer gleichmäßigen, dünnen Schicht

(<0,5mm Schichtdicke).

Une fois que vous avez démonté votre

ancienne refroidisseur, nettoyez d’abord le

matériel:

1. Enlever toute pâte conductrice de chaleur

résiduelle de l’untité CPU.

2. Utilisez un chiffon ou des cotons-tiges pour

vous aider. Avec l’alcool isopropanol, vous

pouvez également retirer la pâte

thermoconductrice séchée.

3. Appliquez une goutte de pâte thermique de

la taille d´un petit pois sur l’unité CPU.

4. Ètendre la pâte à l’aide d’une bande de

plastique ou similaire pour former une couche

mince et règulière (<0,5mm d’èpaisseur).

1. / 2. 3. 4.

BRACKET ASSEMBLY HALTERMONTAGE SUPPORT DE MONTAGE6.

INTEL LGA 2011/2011-3/2066

EN DE FR

Select the appropriate holder and plug it

together. Both holders are mounted

identically.

Entsprechende Halterahmen wählen und

zusammenstecken. Beide Halterungen

werden identisch montiert.

Sélectionnez le cadre de maintien

correspondant et emboîtez-le. Les deux

supports sont montés de manière identique.

SOCKET ASSEMBLY SOCKELMONTAGE INSTALLATION DU SOCLE

EN DE FR

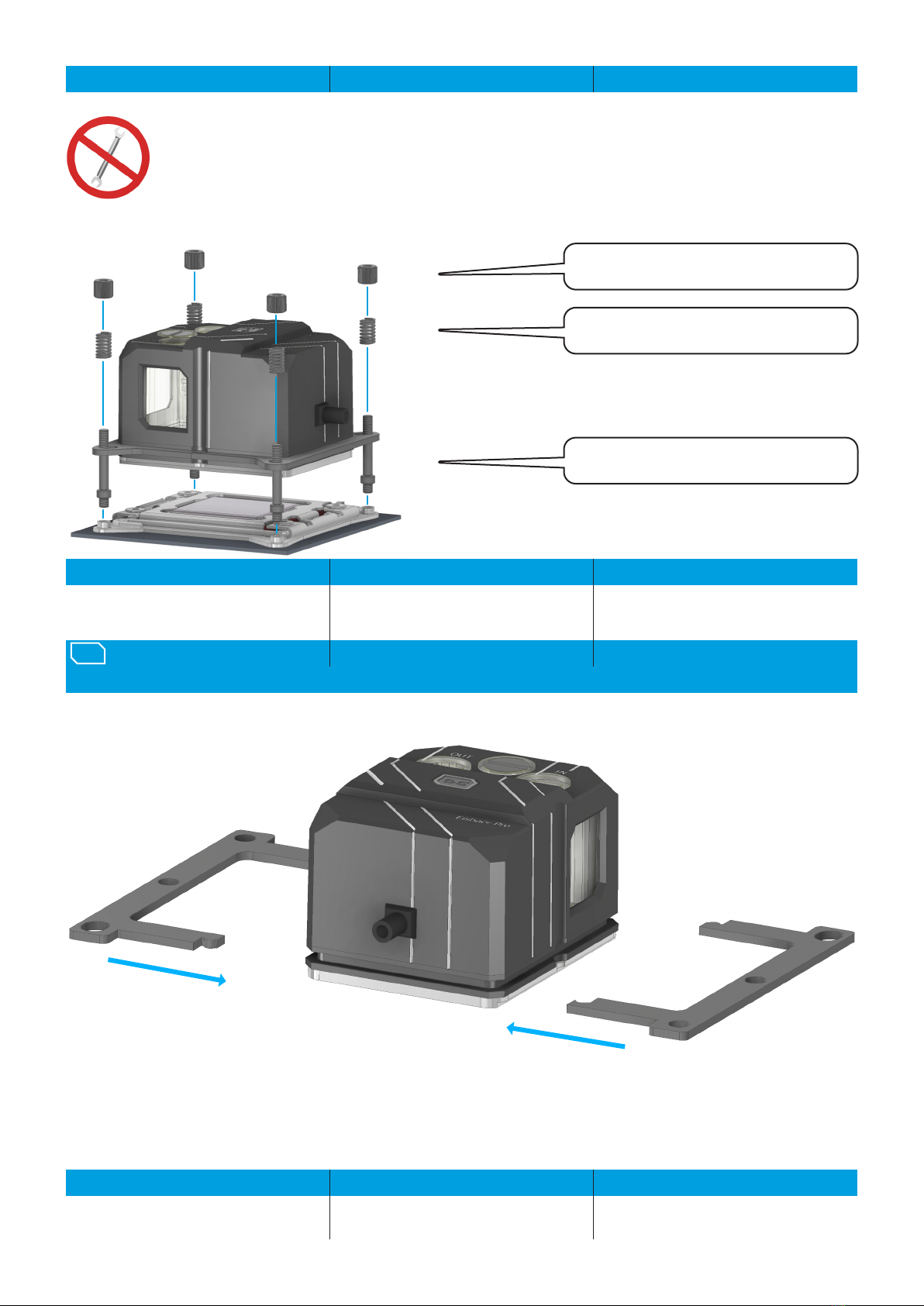

2011/2066 Screw the bolt into the base, place

the cooler with the bracket on the base and x

it with pressure springs and nuts.

2011/2066 Bolzen in den Sockel eindrehen.

Den Kühler mit der Halterung auf den Sockel

setzen und mit den Druckfedern und Muttern

xieren.

Vissez les boulons 2011/2066 dans le socle,

placez le refroidisseur avec le support sur le

socle et xez-le avec des ressorts de pression

et des écrous.

4x 2066/2011 Bolzen/Bolt

4x M4 Knurled nuts/

Rändelmuttern/Ècrous moletès

Do not use tools, only tighten up hand-tight!

Kein Werkzeug benutzen, nur handfest anziehen!

Ne pas utiliser d’outils, ne serrez que la main!

4x Pressure spring/Druckfeder/

Ressorts

BRACKET ASSEMBLY HALTERMONTAGE SUPPORT DE MONTAGE7.

INTEL LGA 3647 NARROW/SQUARE

EN DE FR

Select the appropriate holder and plug it

together. Both holders are mounted

identically.

Entsprechende Halterahmen wählen und

zusammenstecken. Beide Halterungen

werden identisch montiert.

Sélectionnez le cadre de maintien

correspondant et emboîtez-le. Les deux

supports sont montés de manière identique.

SOCKET ASSEMBLY SOCKELMONTAGE INSTALLATION DU SOCLE

EN DE FR

Place the cooler with the holder on the Socket.

Fix it with the 3647 screws. First screw in the

screws in the outer corners, then the side

screws.

Den Kühler mit der Halterung auf den Sockel

setzen. Mit den 3647 Schrauben xieren.

Drehen Sie zunächst die Schrauben in den

äußeren Ecken ein, anschließend die

seitlichen Schrauben.

Placez le refroidisseur avec le support sur la

. Fixez-le avec les vis 3647. Serrez d’abord les

vis dans les coins extérieurs, puis les vis

latèrales.

4x 3647 Screws/Schrauben/Vis

BRACKET ASSEMBLY HALTERMONTAGE SUPPORT DE MONTAGE8.

AMD TR4/sTRX4/sWRX8/SP3

EN DE FR

Select the appropriate holder and plug it

together. Both holders are mounted

identically.

Entsprechende Halterahmen wählen und

zusammenstecken. Beide Halterungen

werden identisch montiert.

Sélectionnez le cadre de maintien

correspondant et emboîtez-le. Les deux

supports sont montés de manière identique.

SOCKET ASSEMBLY SOCKELMONTAGE INSTALLATION DU SOCLE

EN DE FR

The TR4/sTRX4/sWRX8/SP3 Screw the bolt

into the socket, place the cooler with the

bracket on the socket and x it with pressure

springs and nuts.

Die TR4/sTRX4/sWRX8/SP3 Bolzen in den

Sockel eindrehen. Den Kühler mit der

Halterung auf den Sockel setzen und mit den

Druckfedern und Muttern xieren.

Vissez les boulons TR4/sTRX4/sWRX8/SP3

dans le socle. Placez le refroidisseur avec le

support sur le socle et xez-le avec les

ressorts de compression et les écrous.

4x TR4/sTRX4/sWRX8/

SP3 Bolzen/Bolt

4x M4 Knurled nuts/

Rändelmuttern/Ècrous moletès

Do not use tools, only tighten up hand-tight!

Kein Werkzeug benutzen, nur handfest anziehen!

Ne pas utiliser d’outils, ne serrez que la main!

4x Pressure spring/Druckfeder/

Ressorts

BRACKET ASSEMBLY HALTERMONTAGE SUPPORT DE MONTAGE9.

AMD AM4/AM5

EN DE FR

Select the appropriate holder and plug it

together. Both holders are mounted

identically.

Entsprechende Halterahmen wählen und

zusammenstecken. Beide Halterungen

werden identisch montiert.

Sélectionnez le cadre de maintien

correspondant et emboîtez-le. Les deux

supports sont montés de manière identique.
