Advantech MIC-75M11 Manual de usuario
MIC-75M11 Startup Manual 1
Before you begin installing your card, please make sure
that the following items have been shipped:
1. MIC-75M11 Module x1
P/N : MIC-75M11-00A1E
2. MIC-75M11 Startup Manual x1 P/N :20015M1100
3. Warranty Card P/N: 2190000902
4. Card Clamp Pad x 4 P/N:1990024989T000
5. Wall-Mount BKT (Left) x1 P/N:
1960070545N001
6. Wall-Mount BKT (Righ) x1 P/N:
1960070543N001
If any of these items are missing or damaged, please
contact your distributor or sales representative immediately.
Note: Acrobat Reader is required to view any PDF file.
Acrobat Reader can be downloaded at: get.
adobe.com/reader (Acrobat is a trademark of
Adobe)
MIC-75M11
PCIE/PCI Expansion Module for MIC-7 Series
Embedded System
Startup Manual
PCIe Slots
• One PCIex16 socket
Note 1: PCIEx16 power consumption supports to 35W.
Note 2: For MIC-73 series products (ATOM CPU), only
supports PCIEx4 or PCIEx1 signal.
32-bit PCI
• One 32 Bit/33Mhz PCI socket
Note 1: PCI socket suppots 15W power consumption.
Environment
• Operation Temperature:
-20 ~ 60° C with 0.7 m/sec air flow: with 1 x Industrial SSD
without PC expansion boards
0 ~ 45° C with 0.7 m/sec air flow: with 1 x 2.5” HDD
without PC expansion boards
• Storage Temperature: - 40 ~ 85° C (-40 ~185° F)
• Relative Humidity: 95% @ 40° C (non-condensing)
Mechanical
• Dimensions (H x W x D): 92 x 90 x 230 mm
Note 1: Please add FAN into i-module, when add-on
card total power consumption is over 45W.
Specications Packing List
For more information on this and other Advantech
products, please visit our website at:
http://www.advantech.com
http://www.advantech.com/eplatform
For technical support and service, please visit our
support website at:
http://support.advantech.com.tw/support/default.
aspx
This manual is for the MIC-75M11 Series Rev. A1.
Part No. 20015M1100
Printed in China
1st Edition
January 2016

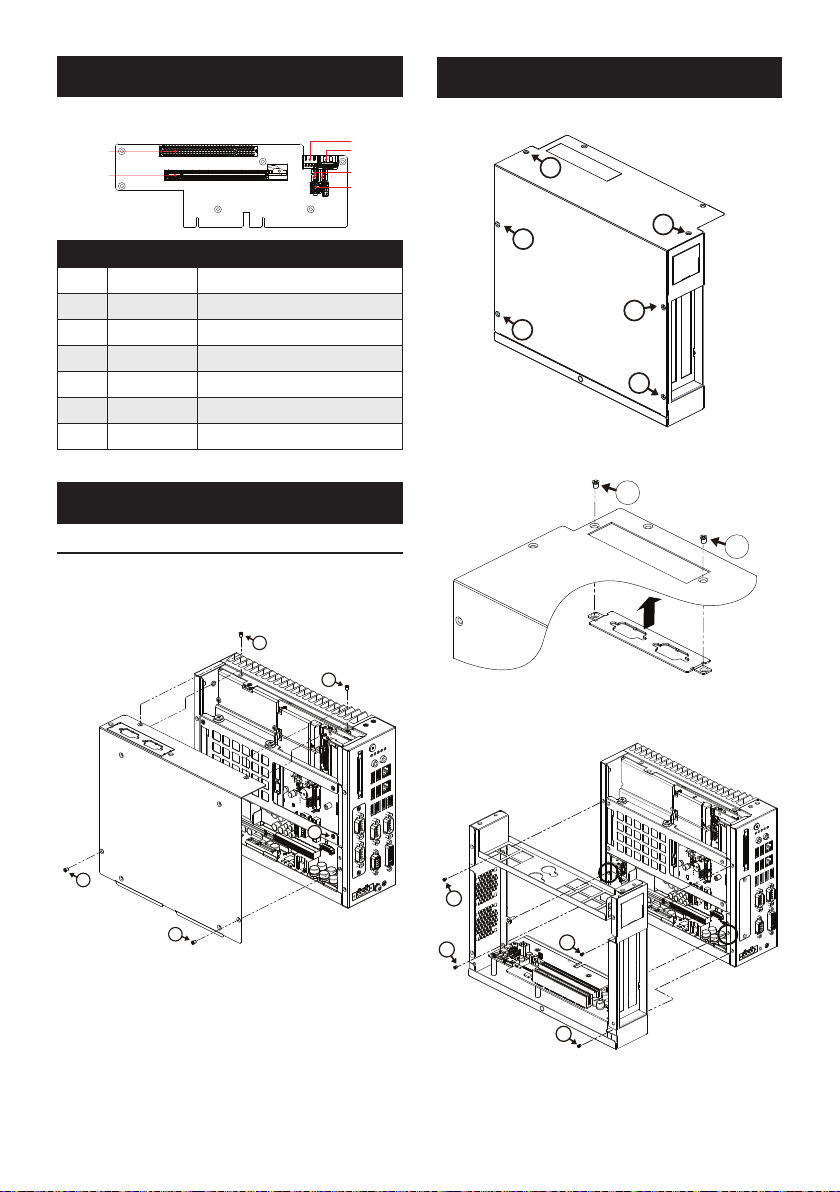

2 MIC-75M11 Startup Manual
2. Undo 6x screws of MIC-75M11.
2
2
2
2
2
2
3. Remove i-door cover by MIC-7500 bottom cover and
assemble and secure cover in i-module’s bottom cover.
3
3
4. Assemble MIC-75M11 and MIC-7 series device and
secure 4x screws to integrate system.
3
3
3
3
The table below list the function of each of the connectors.
PCIE x 16 Socket
PCI Socket
12V Extral Power
SATA CON
SATA Power CON
FAN CON
Connectors
No. Item Function
1 SATAPWR1 4 Pin Power connector (5V)
2 PWR2 4 Pin Power connector (12V)
3 FAN 1 4 Pin FAN connector
4 FAN 2 4 Pin FAN connector
5 PCI_1 PCI socket
6 PCIEx16_1 PCIEx16 Socket
System Installation
MIC-7 series i-module can assemble with all MIC-7 series
IPC system.
1. Undo MIC-7 series system screws and remove the
bottom cover.
1
1
1
1
2
Simple Maintain Process
Jumpers and Connectors
Simple Maintain Process (Cont.)
MIC-75M11 Startup Manual 3
Note: MIC-75M11 has 2 bolts and it must be aligned
into the holes at device.
5. Replacee the cover and secure with screws.
Note: Chassis cover has designed a notch and it must
buckle at a hook at chassis.
Chassis Cover
Chassis hook
FAN Installation (Optional)
MIC-75M11 supports two 4x4CM FAN space. If system
wants to install high perfornamce epxansion cards (For
example: Graphic or PoE card) or total power consumption
is over 45W, please install FAN for Thermal issue.
FAN is optional module. If you system needs FAN module,
please contact your distributor or sales representative.
Fan Module P/N: 98R1752000E.
1
Fan Connector
3
1
2
2
1. Undo FAN1 & 2 cover.
2. Secrue FAN protectoin nets with 4 screws.
3. Assemble and secure FAN in chassis with 4 screws.
4. Plug the FAN power cable into the connector of
backplane board.
FAN Filter Installation
If your system has installed FAN, we recommend you to be
replaced system fan filter at regular intervals to ensure the
stability of the system cooling.
You can find one new FAN filter at FAN moudle.
1. Undo system cover and remove old Fan filter.
2. Change new fan filter and replace system cover with screws.
Simple Maintain Process
(Cont.)
Simple Maintain Process (Cont.)
4 MIC-75M11 Startup Manual
PCIE x 16 Socket
PCI Socket
12V Extral Power
SATA CON
SATA Power CON
FAN CON
197.20
192
123
230
235.20
123
IO Connectors
System Dimensions
MIC-75M11快速入门手册 1
安装系统之前，用户需确认包装中含有下面所列各项：
1. MIC-75M11模块x1 P/N: MIC-75M11-00A1E
2. MIC-75M11快速入门手册x1 P/N: 20015M1100
3. 质保卡 P/N：2190000902
4. 卡夹垫x4 P/N：1990024989T000
5. 壁挂式安装支架（左）x1 P/N：
1960070545N001
6. 壁挂式安装支架（右）x1 P/N：
1960070543N001
如果其中任何一项缺失或损坏，请立即与经销商或销售代
表联系。
注: 阅读PDF文件需要使用Acrobat Reader。用户可从
以下路径下载Acrobat Reader：get. adobe.com/
reader (Acrobat is a trademark of Adobe)
MIC-75M11
适用于MIC-7系列嵌入式系统的PCIE/PCI扩展模块
快速入门手册
PCIe插槽
• 1个PCIex16插槽
注 1： PCIEx16功耗为35W。
注 2： 对于MIC-73系列产品（ATOM CPU），仅支持
PCIEx4或PCIEx1信号。
32-bit PCI
• 1组32bit/33 MHz PCI插槽
注 1： 每个PCI插槽的工号为15 W。
环境规格
• 工作温度：
-20
~
60°C，0.7 m/sec
气流：带1 x 工业级SSD，
不带PC扩展板
0
~
45°C，0.7 m/sec
气流：带1 x
2.5
”
HDD
，
不带PC扩展板
• 储存温度：- 40
~
85°C (-40
~
185°F)
• 相对湿度：95% @ 40°C（非凝结）
物理规格
• 尺寸（W x H x D）：
92 x 90 x 230 mm
注 1：
当附加卡总功率超过45 W时，请安装风扇。
产品规格 包装清单
如需了解有关本产品及研华其它产品的详细信息，请访
问研华网站：
http://www.advantech.com.cn
http://www.advantech.com.cn/eplatform
如需技术支持与服务，请访问研华网站：
http://support.advantech.com.cn/support/default.
aspx
本手册适用于MIC-75M11系列Rev. A1。
料号：20015M1100
中国印刷
第一版
2016年1月
2 MIC-75M11快速入门手册
2. 卸下 MIC-75M11的6颗螺丝。
2
2
2
2
2
2
3. 移除i-door盖，并安装在MIC-75M11系统侧盖上。
3
3
4. 将MIC-75M11安装至MIC-7系统，并用4颗螺丝固定。
3
3
3
3
下表为每个跳线和接口的功能列表。
PCIE x 16插槽
PCI 插槽
12V附加电源
SATA 接口
SATA 电源接口
风扇接口
接口
编号 标签 功能
1PWR1 4针电源接口（5 V）
2PWR2 4针电源接口（12 V）
3FAN 1 4针风扇接口
4FAN 2 4针风扇接口
5PCI_1 PCI插槽
6 PCIEx16_1 PCIEx16插槽
系统安装
MIC-7系列i模块可安装于全系MIC-7 IPC系统。
1. 卸下MIC-7系统的螺丝并移除底盖。
1
1
1
1
2
简单安装步骤
跳线和接口
简单安装步骤（续）
MIC-75M11快速入门手册 3
注： MIC-75M11配有2个螺栓，安装时必须对准MIC-7系
统的定位孔位。
5. 放回底盖并用螺丝固定。
注： 机箱盖上设计了一个凹口，安装时必须扣住机箱
上的挂钩。
机箱盖
机箱挂钩
风扇安装（选配）
MIC-75M11支持两个4 x 4 CM风扇。若系统需要安装高性能
扩展卡（如显卡或PoE卡）或系统总功率超过45 W，请安装
风扇以解决散热问题。
风扇为选配模块。如需安装风扇模块，请联系研华经销商或
销售代表。
风扇模块P/N：98R1752000E。
1
风扇接口
3
1
2
2
1. 卸下风扇1&2盖。
2. 用4颗螺丝固定风扇保护网。
3. 用4颗螺丝将风扇安装并固定至机箱。
4. 将风扇电源线连接至背板接口。
风扇过滤器安装
如果系统已经安装风扇，建议用户定期更换风扇过滤器，以
确保稳定的冷却性能。
选配的风扇模块自带一个全新风扇过滤器。
1. 移除系统盖并取下原有风扇过滤器。
2. 更换新的风扇过滤器。然后，放回系统盖并用螺丝固定。
简单安装步骤（续）
简单安装步骤（续）
4 MIC-75M11快速入门手册
PCIE x 16插槽
PCI 插槽
12V附加电源
SATA接口
SATA
电源接口
风扇接口
197.20
192
123
230
235.20
123
IO接口
系统尺寸
MIC-75M11快速入門手冊 1
安裝系統之前，用戶需確認包裝含有下面所列各項：
1. MIC-75M11模組 x1 P/N: MIC-75M11-00A1E
2. MIC-75M11快速入門手冊 x1 P/N: 20015M1100
3. 保固卡 P/N：2190000902
4. 擴充卡固定組 x4 P/N：1990024989T000
5. 壁掛式安裝支架（左）x1 P/N：
1960070545N001
6. 壁掛式安裝支架（右）x1 P/N：
1960070543N001
如果其中任何一項有缺失或損壞，請立即與經銷商或與銷售
業務聯繫。
註: 閱讀PDF文件需要使用Acrobat Reader。用户
可以從以下路徑下載Acrobat Reader：get.
adobe.com/reader (Acrobat is a trademark of
Adobe)
MIC-75M11
适用于MIC-7系列嵌入式系统的PCIE/PCI扩充模组
快速入门手册
PCIe插槽
• 1組PCIex16插槽
註 1： PCIEx16功耗為35 W。
註 2： 對於MIC-73系列產品 (ATOM CPU), 只支援PCIEx4
或PCIEx1訊號。
32-bit PCI
• 1組32 Bit/33Mhz PCI插槽
註 1： 每個PCI插槽的功耗為15 W。
環境規格
• 工作溫度：
-20
~
60°C，0.7 m/sec
氣流
：搭載一個工業級SSD，
不帶PC擴展板
0
~
45°C，0.7 m/sec
氣流
：搭載一個2.5
”
HDD或m-SATA，
不帶PC擴展板
• 儲存溫度：- 40
~
85°C (-40
~
185°F)
• 相對溼度：95% @ 40°C（非凝結）
物理規格
• 尺寸（W x H x D）：
92 x 90 x 230 mm
註 1：
當擴充卡總功耗超過45W時，請安裝風扇模組。
產品規格 包裝清單
如需了解有關本產品及研華其他產品的詳細訊息，請訪
問研華網站：
http://www.advantech.com.tw
http://www.advantech.com.tw/eplatform
如需技術支援與服務，請訪問研華網站：
http://support.advantech.com.tw/support/default.
aspx
本手冊適用於MIC-75M11系列 Rev. A1
料號：20015M1100
中國印刷
第一版
2016年1月
2 MIC-75M11快速入門手冊
2. 卸下MIC-75M11的6顆螺絲。
2
2
2
2
2
2
3. 移除i-door蓋子，並裝在MIC-75M11系統側蓋上。
3
3
4. 將MIC-75M11安裝至MIC-7系統，並用4顆螺絲固定。
3
3
3
3
下圖為每個跳線和接口的功能列表。
PCIE x 16 Socket
PCI Socket
12V Extral Power
SATA CON
SATA Power CON
FAN CON
接口
編號 項目 功能
1PWR1 4針電源接口（5 V）
2PWR2 4針電源接口（12 V）
3FAN 1 4針風扇接口
4FAN 2 4針風扇接口
5PCI_1 PCI插槽
6 PCIEx16_1 PCIEx16插槽
系统安裝
MIC-7系列模組可安裝於全系MIC-7 IPC系统。
1. 卸下MIC-7系统的螺絲並移除底蓋。
1
1
1
1
2
簡單安裝步驟
跳線與接口
簡單安裝步驟 (續)
