Wunderlich 35835-002 Manual de usuario

Die Nr. 1 weltweit für hochwertiges BMW Motorradzubehör.

Motorschutzbügel

Engine crash bar | Estribo de protección | Barre di protezione motore | Pare-cylindre

Artikel.-Nr: 35835-002

Die Nr. 1 weltweit für hochwertiges BMW Motorradzubehör.

Anbau Tipp

Fitting tip

Astuce de montage

Achtung

Attention

Vergrößerung

Magniﬁcation

Grossissement

Montagepaste

Fitting lubricant

Lubriﬁant de montage

Schraube

Screw

Vis

Schraubensicherung

Thread locking ﬂuid

Freinﬁlets

Drehmoment

Torque

Legende/Key/le Légende

FAHRTRICHTUNG

DRIVING DIRECTION

# Bezeichnung/

description

DIN ISO

Menge

Quantity

1 U-Scheibe / washer M10 125Z 7089Z 2

2Zylinderkopfschraube / cylinder head screw M10 x 30 56,0Nm 912Z10.9 4762Z 2

3Zylinderkopfschraube / cylinder head screw M10 x 40 56,0Nm 912Z10.9 4762Z 2

4 Abdeckkappe / cover cap M10 2

5 Motorschutzbügel links-rechts / Engine guard left-right 2

6 O-Ring / o-ring Ø 22,0 x 3,0 mm 2

7 O-Ring / o-ring Ø 20,0 x 2,4 mm 2

8 Linsenkopfschraube / panhead screw M10 x 30 38,0Nm 7380Z8.8 7380Z 2

9 Stufenhülse / grade sleeve ØD 34,0 - Ød 24,5 - h 8,0mm 2

10 Rohrstopfen / pipe tube 2

11 Schraubensicherung / thread locking ﬂuid 1

DE Die Farben der Abbildungen dienen nur der Veranschaulichung.

EN The colors are for illustrating purposes only.

FR Les couleurs utilisées sont à titre indicatif seulement.

Die Nr. 1 weltweit für hochwertiges BMW Motorradzubehör. 03

M10x30

38Nm

Jetzt ziehen Sie die Seitenverkleidung, wie auf dem Bild gezeigt,

vorsichtig aus den Verkleidungsclips. Die Seitenverkleidung

muss nicht komplett demontiert werden.

-EN Now pull the side panel, as shown in the picture, carefully from the trim clips. The side panel does not

have to be completely dismantled.

-FR Tirez maintenant le panneau latéral, comme indiqué sur l‘image, avec précaution des clips de garniture.

Le panneau latéral n‘a pas besoin d‘être complètement démonté.

links

left/gauche

Markierte Schrauben herausdrehen und das schraferte Kabel (Schaltassistent) aus der Kabelführung ziehen.

-EN Release the two screws marked in red , are reused and pull the hatched cable (shift assistant) out of the cable guide.

-FR Dévissez les vis marquées, réutilisez et tirez le câble (assistant de commutation) hachuré hors du guide-câble.

Die Nr. 1 weltweit für hochwertiges BMW Motorradzubehör. 04

M10x40

56Nm

M10x30

56Nm

04 05

orig.

BMW

2,5Nm

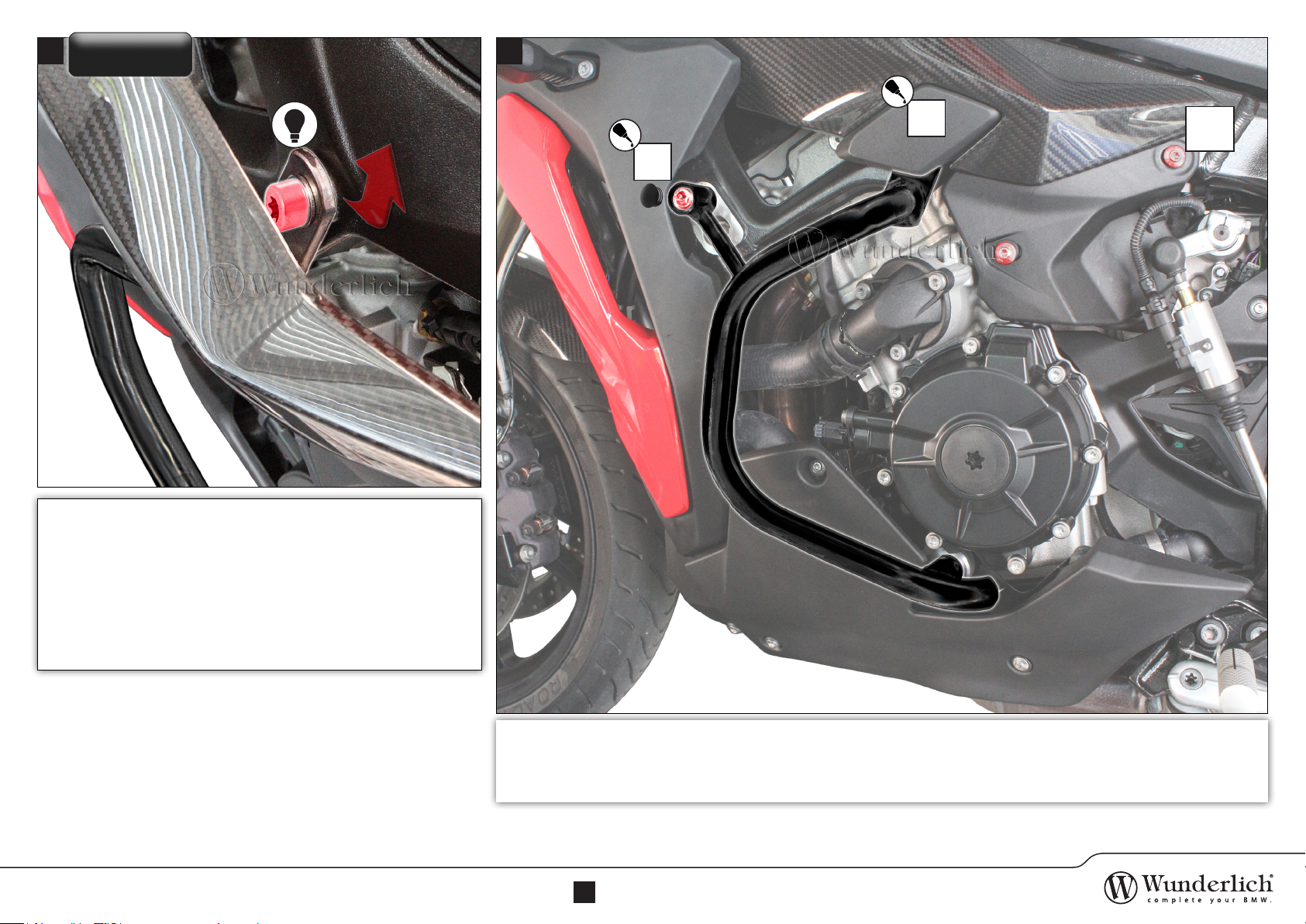

Führen Sie den Bügel mit der oberen Lasche von unten

hinter die Seitenverkleidung und montieren diese lose.

Drücken Sie das untere Rohrende in die vorher montierte

Hülse.

-EN Shift the crash bar with the upper ﬂap from behind the side panel and assemble them

loosely. Press the lower end of the crash bar into the previously installed sleeve.

-FR Déplacez la barre de protection avec le rabat supérieur derrière le panneau latéral et

assemblez-les sans serrer. Appuyez sur l‘extrémité inférieure de la barre de protection dans

le manchon précédemment installé.

links

left/gauche

Vorderen Befestigungspunkt montieren und beide mit dem angegebenen Drehmoment anziehen.

Seitenverkleidung in umgekehrter Reihenfolge befestigen.

-EN Install the front attachment point and tighten both with the speciﬁed torque. Fasten the side panel in the reverse order.

-FR Installez le point d‘attache avant et serrez les deux avec le couple spéciﬁé. Fixez le panneau latéral dans l‘ordre inverse.

Die Nr. 1 weltweit für hochwertiges BMW Motorradzubehör. 05

06 07

M10x30

38Nm

M10x40

56Nm

orig.

BMW

2,5Nm

rechts

right/droite

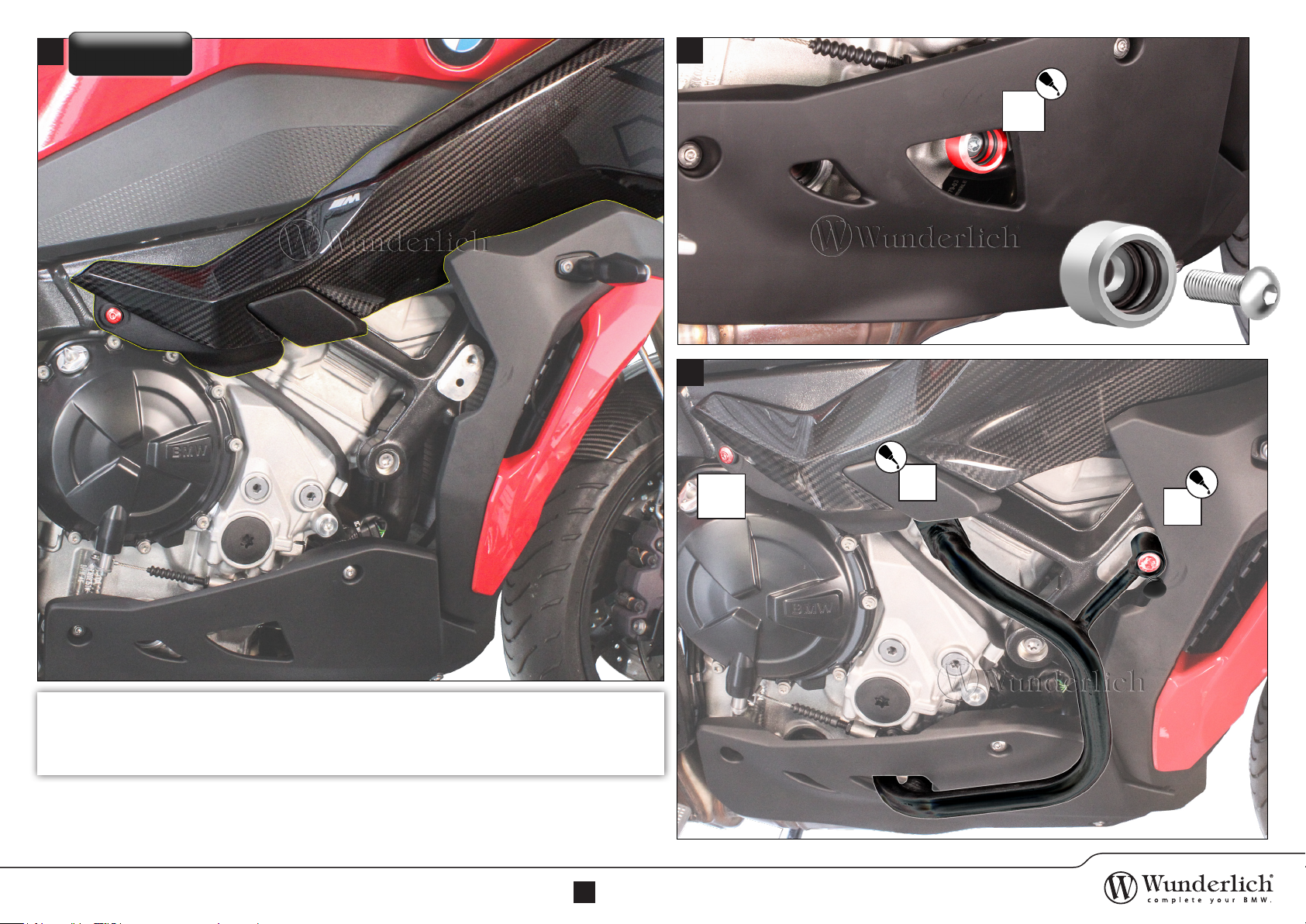

Die Montage der rechten Seite ist identisch. Einzigst die Seitenverkleidung ist

nur mit einer Schraube befestigt.

-EN The assembly of the right side is identical. Only the side panel is only fastened with a screw.

-FR L‘assemblage du côté droit est identique. Seul le panneau latéral est ﬁxé uniquement avec une vis.

M10x30

56Nm
