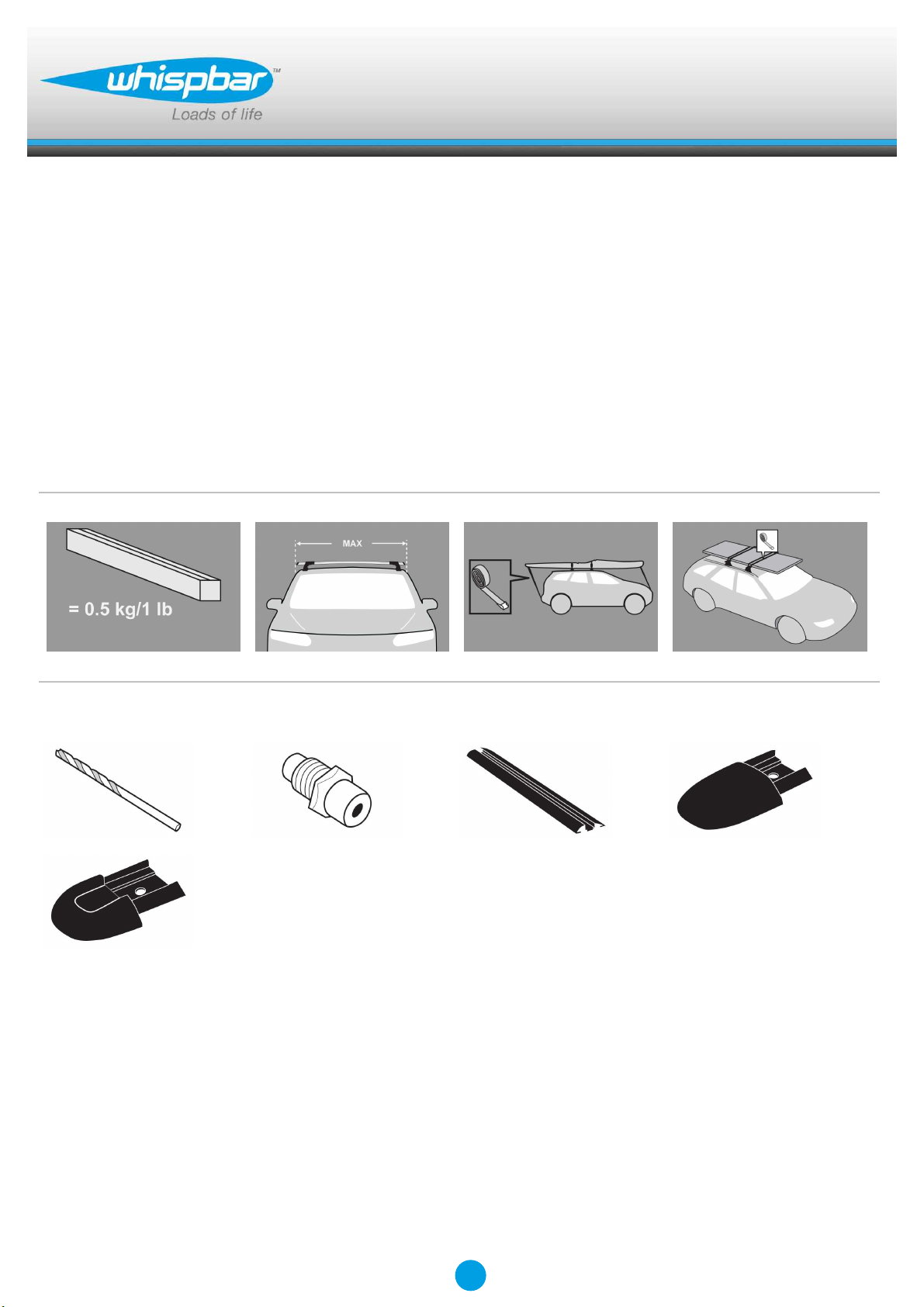

Whispbar Q Series Manual de usuario
Q1-Q10
Q-Series Tracks
EN Fitting Instructions for Basic Carrier
DMontageanleitung für Basisträgersystem
ES Instrucciones de montaje para el sistema de transporte.
FInstructions de montage pour Basic Carrier
NO Monteringsanvisning for takstativ
PT Instruções de Montagem para sistema de transporte.
RU Установочные Инструкции для Поперечных Балок
x 1 x 1 x 2 x 2
x 2
Revision No: 2C 1
Q-Series Tracks EN
Q1-Q10

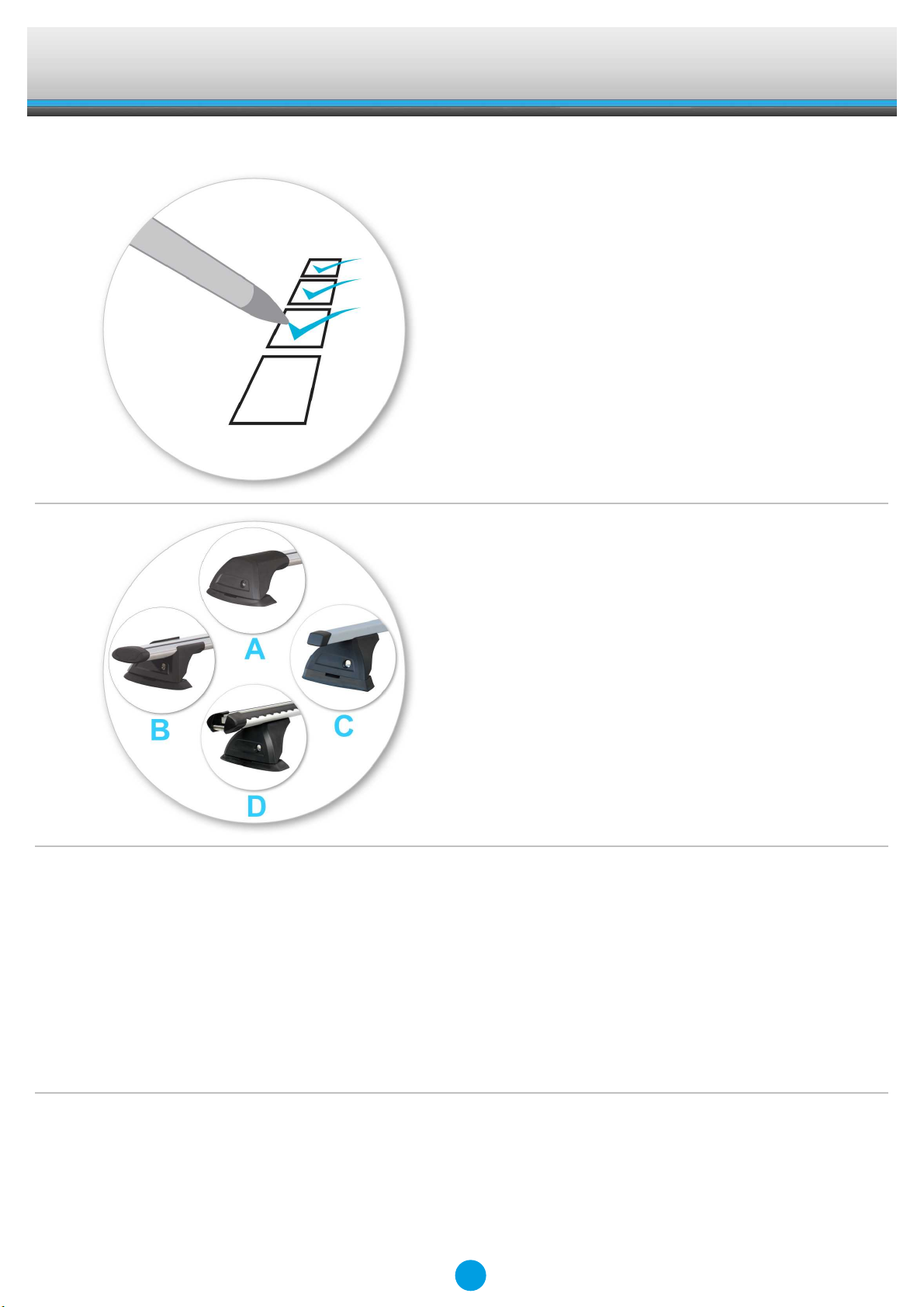

First Time Installation
●Remove parts from inside the package and
check. Contact your dealer if any parts are
missing or damaged.
●This kit fits type A, B, C and D.
●Select the correct number of rivets based
on your track length.
Q1 = 4
Q2 = 8
Q3 = 18
Q4 = 20
Q5 = 22
Q6 = 24
Q7 = 26
Q8 = 28
Q9 = 30
Q10 = 34
2
Q-Series Tracks EN
Q1-Q10

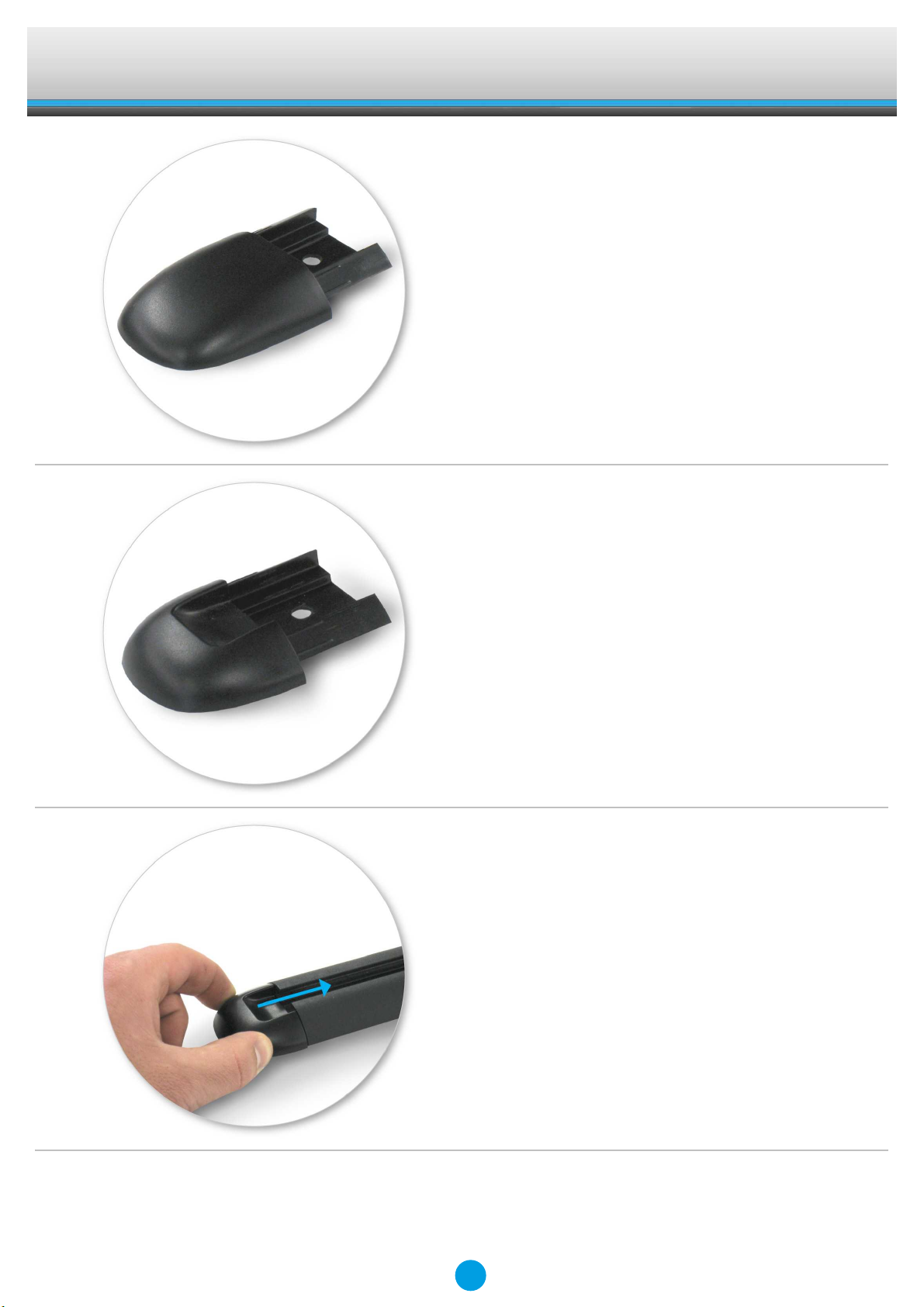

●Front end plug.
●Rear end plug.
●Assemble front and rear plugs to tracks.
Note: Rear plug shown in picture.
3
Q-Series Tracks EN
Q1-Q10

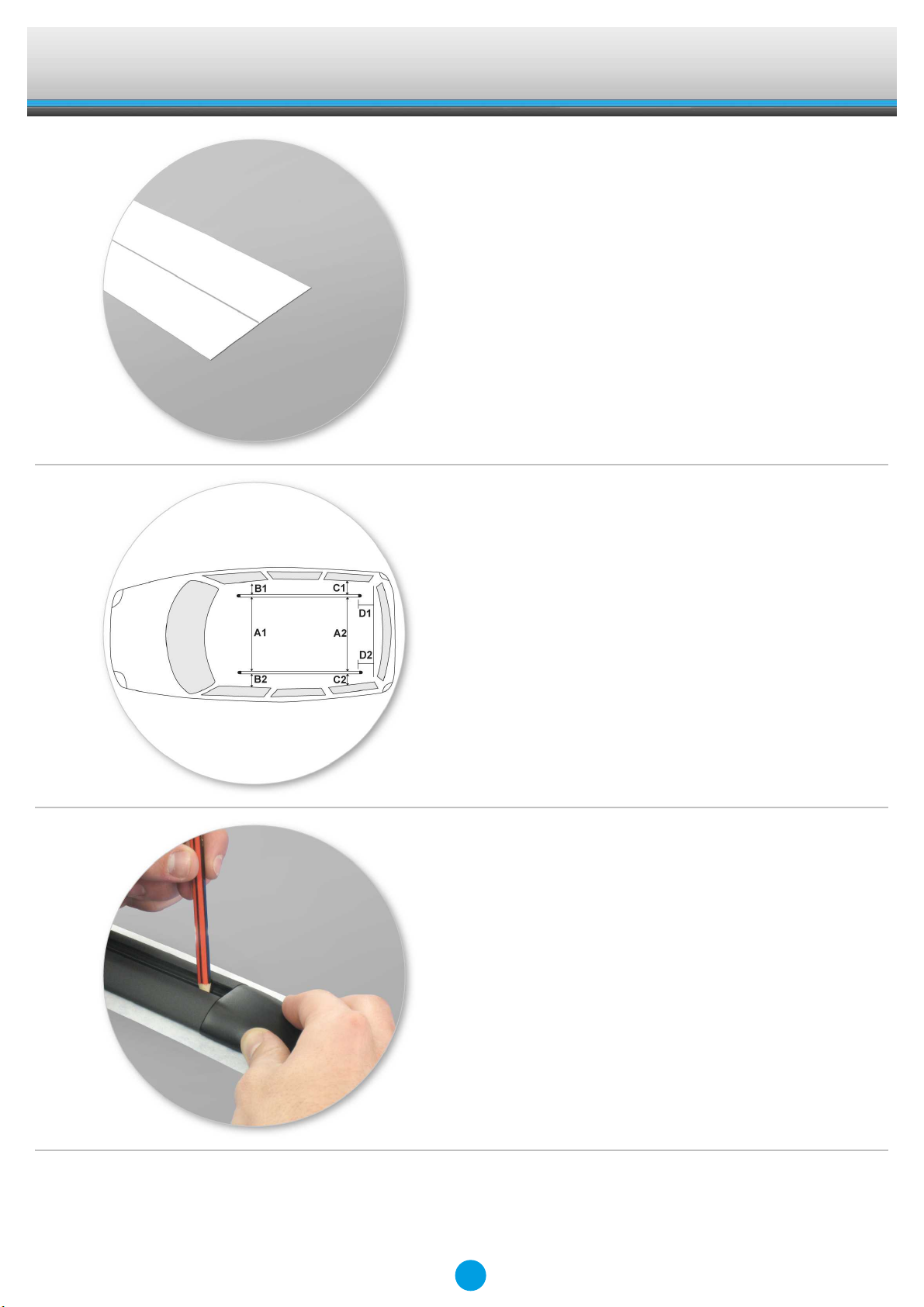

●Carefully select position on vehicle roof
making sure that your crossbar lengths will
match selected positions for the tracks.
●Apply long lengths of masking tape to
vehicle roof in both positions.
●Repeat for all four positions.
●Make sure there is no interference between
what you intend to carry with aerials,
sunroof or tailgate.
●Tracks can be fitted either parallel or
tapered to match vehicle roof shape.
●Parallel Tracks:
A1 & A2 are equal
B1 & B2 are equal
C1 & C2 are equal
D1 & D2 are equal
●Tapered Tracks:
A1 & A2 are different
B1 & B2 are equal
C1 & С2 are equal
D1 & D2 are equal
●With help from another person, carefully lay
tracks over the masking tape and mark
rivet hole positions with a pencil or pen.
●Take care not to move the tracks until the
holes are marked out.
4
Q-Series Tracks EN
Q1-Q10
●Use drill bit supplied, to drill rivet holes in
marked positions.
●Take care not to drill too deep.
●Remove masking tape and apply silicon
sealant around drilled holes.
●Sit tracks on roof and line up tracks with
drilled holes.
●Insert rivets through the tracks and into
drilled holes.
●Fit pop rivet nozzle supplied with tracks to
your rivet gun.
Note: It is a standard thread to fit most rivet
guns. Use low pressure on air rivet guns.
●Ensure that the front plugs are at the front
of the track and rear plugs at the rear.
●Rivet tracks to roof.
5
Q-Series Tracks EN
Q1-Q10
●Yakima Products, Inc.
15025 SW Koll Pkwy.
Beaverton, OR 97006-6056
USA
www.whispbar.com
www.whispbar.ca
www.whispbar.eu
www.whispbar.co.uk
www.whispbar.co.za
6
Q-Series Tracks D
Q1-Q10
Erstinstallation
●Komponenten aus der Verpackung
nehmen und überprüfen. Setzen Sie sich
mit Ihrem Händler in Verbindung, sollten
Teile fehlen oder beschädigt sein!
●Dieses Kit ist für die Typen A, B, C und D.
●Auswahl der zutreffenden Nietenanzahl in
Abhängigkeit von der Führungslänge.
Q1 = 4
Q2 = 8
Q3 = 18
Q4 = 20
Q5 = 22
Q6 = 24
Q7 = 26
Q8 = 28
Q9 = 30
Q10 = 34
7
Q-Series Tracks D
Q1-Q10
●Vorderer Endstöpsel.
●Hinterer Endstöpsel.
●Montieren Sie den vorderen und den
hinteren Endstöpsel an den Führungen.
Hinweis: Der hintere Stöpsel ist in der
Abbildung dargestellt.
8
Q-Series Tracks D
Q1-Q10
●Suchen Sie die Position auf dem
Fahrzeugdach sorgfältig aus. Stellen Sie
dabei sicher, dass die Längen der
Querstangen mit den für die Führungen
ausgewählten Positionen übereinstimmen.
●Verwenden Sie an beiden Positionen auf
dem Fahrzeugdach lange Streifen des
Abdeckbands .
●Dies an allen vier Punkten wiederholen.
●Sicherstellen, dass geplante zukünftige
Lasten nicht mit Antennen, Schiebedach
und Heckklappe in Konflikt geraten!
●Die Führungen können entweder parallel
oder konisch zulaufend montiert werden, je
nach Form des Fahrzeugdaches.
●Parallele Führungen:
A1 & A2 sind gleich
B1 & B2 sind gleich
C1 & C2 sind gleich
D1 & D2 sind gleich
●Konisch zulaufende Führungen:
A1 & A2 sind unterschiedlich
B1 & B2 sind gleich
C1 & C2 sind gleich
D1 & D2 sind gleich
●Legen Sie die Führungen mit Hilfe einer
anderen Person sorgfältig über das
Abdeckband, und markieren Sie die
Positionen für die Nietenlöcher mit einem
Bleistift oder Stift.
●Achten Sie darauf, dass die Führungen
nicht bewegt werden, bis die Löcher
markiert sind.
9
Q-Series Tracks D
Q1-Q10
●Verwenden Sie einen Akku-Bohrschrauber
und den mitgelieferten Bohraufsatz
(zusammen mit den Führungen geliefert),
um die Löcher für die Nieten an den
markierten Stellen zu bohren.
●Achten Sie darauf, nicht zu tief zu bohren.
●Entfernen Sie das Abdeckband und
bringen Sie die Silikondichtung um die
gebohrten Löcher auf.
●Setzen Sie die Führungen auf das Dach
und bringen Sie diese mit den Bohrlöchern
auf eine Linie.
●Führen Sie die Nieten über die Führungen
und in die Bohrlöcher ein.
●Bestücken Sie Ihre Nietpistole mit dem
Blindnietenstutzen, welcher mit den
Führungen geliefert wird.
Hinweis: Es handelt sich um eine
Standardgröße, die auf die meisten
Nietpistolen passt. Benutzen Sie bei
Druckluft-Nietpistolen Niederdruck.
●Stellen Sie sicher, dass sich die vorderen
Endstöpsel vorne und die hinteren
Endstöpsel hinten an der Führung
befinden.
●Nieten Sie die Führungen am Dach fest.
10
