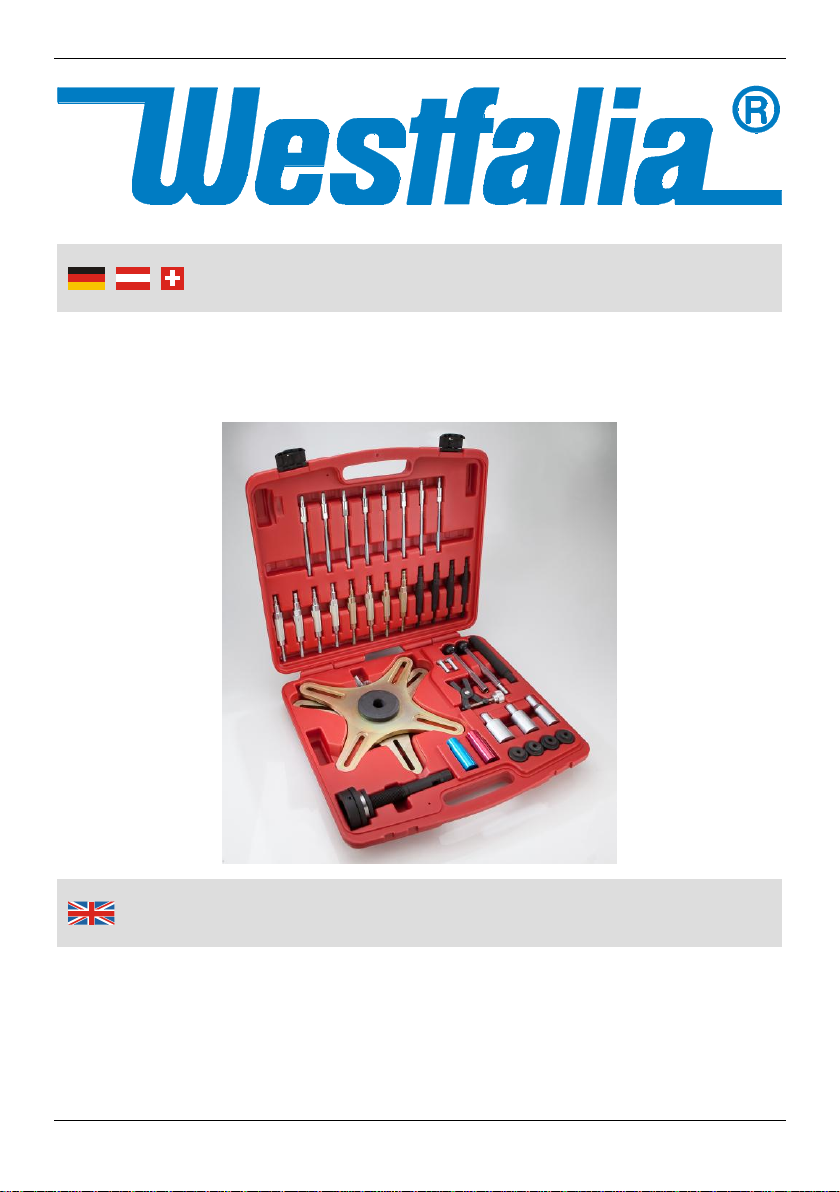

Westfalia 85 34 94 Manual de usuario

SAC Kupplungswerkzeug, selbsteinstellend

Artikel Nr. 85 34 94

Self-Adjusting Clutch (SAC) Assembly Tool

Article No. 85 34 94

Bedienungsanleitung

Instruction Manual

Dear Customers

This manual belongs to the product. It contains important notes

on operating the unit.

Please pass it on along with the unit if it is handed over to a third

party!

Diese Bedienungsanleitung gehört zu diesem Produkt. Sie

enthält wichtige Hinweise zur Inbetriebnahme und Handhabung.

Bitte legen Sie diese Bedienungsanleitung dem Produkt bei,

wenn Sie es an Dritte weitergeben!

Sehr geehrte Damen und Herren

Übersicht | Overview

III

Übersicht | Overview

Gewindebolzen

Fixing Screw

Gewindebolzen schwarz

Fixing Screw black

Handgriff (2tlg.)

Handle (2 Pcs)

Zentrierdorn

Centring Pin

Schrauben M8

Screw M8

Rückstellwerkzeug (Spreizer)

Resetting Tool (Spreader)

Zentrierdorn

Centring Pin

Rändelmutter

Knurled Nut

Zentrierhülse rot

Centring Sleeve red

Zentrierhülse blau

Centring Sleeve blue

Druckschraube mit Spindel

Pressure Screw with Spindle

Vorspannplatte 3-Loch

Alignment Plate 4-Hole Pitch

Vorspannplatte 4-Loch

Alignment Plate 3-Hole Pitch

Abstandhalter und Sprengring

Distance Piece and Retainer

Gewindebolzen silber

Fixing Screw silver

Gewindebolzen gold

Fixing Screw gold

Safety Notes ..................................................................Page 7

Preparation ....................................................................Page 8

Mounting........................................................................Page 9

Removal.........................................................................Page 10

Repositioning .................................................................Page 10

Maintenance, Cleaning and Storing...............................Page 10

Sicherheitshinweise ....................................................... Seite 2

Vorbereitung .................................................................. Seite 4

Einbau............................................................................ Seite 5

Ausbau...........................................................................Seite 6

Rücksetzung..................................................................Seite 6

Wartung, Reinigung und Lagerung ................................ Seite 6

Table of Contents

Inhaltsverzeichnis

Sicherheitshinweise

Beachten Sie bitte zur Vermeidung von Fehlfunktionen und

Schäden folgende Hinweise:

Beachten Sie unbedingt alle Sicherheitshinweise, da unsachge-

mäßer Gebrauch Personen und Materialschäden zur Folge

haben kann. Beachten Sie, dass Arbeiten an sicherheitsrelevan-

ten Teilen oder Systemen ausschließlich von einem Fachmann

durchgeführt werden dürfen. Lesen und verstehen Sie alle

Sicherheitshinweise. Die Nichtbeachtung der Sicherheitshin-

weise kann zu schweren Verletzungen führen.

Halten Sie unbeteiligte Personen vom Arbeitsbereich fern

während Sie das Werkzeug benutzen. Schützen Sie andere

Personen im Arbeitsbereich vor Verletzungen.

Unausgebildete Personen dürfen das Werkzeug nicht benutzen.

Verwenden Sie das Werkzeug nicht, wenn Sie müde oder unter

Einfluss von Drogen, Alkohol oder Medikamente stehen. Ein

Moment der Unachtsamkeit beim Gebrauch des Werkzeugs

kann zu schweren Verletzungen führen.

Behandeln Sie das Werkzeug pfleglich. Setzen Sie das

Werkzeug keinen hohen Temperaturen aus und vermeiden Sie

eine starke mechanische Beanspruchung.

Tragen Sie geeignete Kleidung. Halten Sie Haare, Kleidung und

Schmuck von beweglichen Teilen fern. Tragen Sie bei der Arbeit

eine Schutzbrille.

Prüfen Sie das Werkzeug auf fehlerhafte Verbindungen, Bruch

von Teilen sowie anderen Bedingungen, welche den sicheren

Betrieb des Werkzeugs beeinflussen.

Verwenden Sie nur Zubehör, das vom Hersteller für dieses

Modell empfohlenen wird. Zubehör, das auf einem Werkzeug

passt, kann bei der Benutzung auf einem anderen Werkzeug

gefährlich sein.

Achten Sie auf eine sichere Arbeitsumgebung. Halten Sie den

Arbeitsbereich gut beleuchtet. Halten Sie den Arbeitsbereich frei

von Hindernissen, Fett, Öl, Müll und andere Verschmutzungen.

Sicherheitshinweise

Kohlenmonoxid wird während des Betriebes des Fahrzeug-

motors freigesetzt und ist in einer geschlossenen Umgebung

tödlich. Sorgen Sie bei der Arbeit immer für eine gute Belüftung.

Die aufgeführten Warnhinweise, Vorsichtsmaßnahmen und

Anweisungen in diesem Handbuch können nicht alle möglichen

Bedingungen und Situationen abdecken, die bei der Benutzung

des Werkzeugs auftreten können. Bleiben Sie wachsam. Achten

Sie darauf, was Sie tun und benutzen Sie gesunden Menschen-

verstand beim Betrieb des Werkzeugs.

Benutzung

Das SAC Kupplungswerkzeug ist passend für meisten Fahrzeuge.

Der Satz ist zum Montieren und Demontieren von SAC Kupplungen

sowie zum Rückstellen des Nachstellringes.

Das SAC Kupplungswerkzeug ist für nahezu alle selbstnachstellen-

den SAC Kupplungen mit 3 und 4-Loch Teilung zur schnellen und

fachgerechten Demontage und Montage der SAC Kupplung.

Vorbereitung

Arbeiten an sicherheitsrelevanten Teilen oder Systemen

(insbesondere bei Kraftfahrzeugen) dürfen ausschließlich

von einem Fachmann durchgeführt werden, welcher über

alle nötigen spezifischen Kenntnisse der jeweiligen Anlage

verfügt. Wenn Sie als Laie an sicherheitsrelevanten Teilen

oder Systemen arbeiten erlischt der Versicherungsschutz.

Vor dem Gebrauch lesen und verstehen Sie alle Warnhinweise,

Vorsichtsmaßnahmen und Anweisungen im Hersteller-Service-

Handbuch für das jeweilige Fahrzeug.

Stellen Sie sicher, dass das Werkzeug für den jeweiligen

Gebrauch sachgerecht zusammengebaut ist und richtig verwen-

det wird.

Vor der Verwendung des Werkzeugs stellen Sie den Schalt-

hebel in die „PARK“-Position (bei Automatik) oder LEERLAUF

(bei Schaltwagen).

Schalten Sie den Fahrzeugmotor aus.

Blockieren Sie die Reifen.

Vorgehensweisen, die nicht speziell in der Anleitung erklärt

wurden, dürfen nur von Fachleuchten ausgeführt werden.

Benutzung

Einbau

Bauen Sie das Getriebe aus. Lösen bzw. demontieren Sie hierzu

alle notwendigen Anbauteile. Bauen Sie die alte Kupplung aus.

Prüfen Sie das Schwungrad auf Verschleiß der Oberfläche

(Riefen, Temperaturschäden, usw.). Falls notwendig, erneuern

Sie das Schwungrad.

Zum passgenauen Fixieren der Kupplungsscheibe nehmen Sie

den passenden Zentrierdorn aus dem Werkzeugsatz.

Verwenden Sie nun die passenden Gewindebolzen (Gewinde-

größe M6/M7/M8 beachten).

Schrauben Sie die 3 bzw. 4 Gewindebolzen (immer mit dem

kurzen Gewindeende) versetzt um 120° bzw. um 90° handfest in

das Schwungrad ein.

Nehmen Sie die Vorspannplatte (3-Loch bzw. 4-Loch-Teilung)

und schrauben Sie die Spindel mit Handgriff in die Vorspannplat-

te ein. Drehen Sie diese komplett zurück.

Verschrauben Sie die Spindel mit Handgriff und der Vorspann-

platte mithilfe der Rändelmuttern bündig mit den Gewindebolzen

über der Kupplungsdruckplatte.

Drücken Sie die Membranfeder der Kupplungsdruckplatte mit

der Spindel bis zum Anschlag (Kupplungsdruckplatte liegt

spaltfrei auf dem Schwungrad auf).

Schrauben Sie die Befestigungsschrauben der Kupplungsdruck-

platte in die freien Gewindeaufnahmen des Schwungrades ein

und drehen Sie die Spindel komplett zurück. Nun wird die

Membranfeder entspannt.

Entfernen Sie nun die Rändelmuttern, die Vorspannplatte mit

Spindel und die Gewindebolzen.

Drehen Sie die Befestigungsschrauben ein und fixieren Sie alle

Schrauben mit dem vorgeschrieben Drehmoment (beachten Sie

die Herstellerangaben).

Entfernen Sie den Zentrierdorn.

Benutzung

Ausbau

Der kontrollierte Ausbau der Kupplung erfolgt in umgekehrter

Reihenfolge wie der Einbau, nur dass die Verwendung der

Zentrierwerkzeuge nicht notwendig ist.

Rücksetzung

Nur bei der Verwendung einer neuen Kupplungsscheibe mit

einer gebrauchten Kupplungsdruckplatte ist es notwendig den

Nachstellring der Kupplungsdruckplatte in Neuposition zu brin-

gen.

Befestigen Sie hierzu die Vorspannplatte mit Spindel auf die

Gewindebolzen.

Drücken Sie die Membranfeder der Kupplungsdruckplatte mit

der Spindel, bis der Nachstellring sich nach rechts dreht.

Bringen Sie den Nachstellring mit dem Rückstellwerkzeug

(Spreizer) in Neuposition. Drehen Sie hierzu links herum. Ach-

tung! Üben Sie keine Kraft mit dem Rückstellwerkzeug auf den

Nachstellring aus.

Drehen Sie die Spindel zurück. Entfernen Sie alle Teile (Vor-

spannplatte mit Spindel, Rückstellwerkzeug und Gewindebol-

zen).

Wartung, Reinigung und Lagerung

Um schwere Verletzungen durch versehentliches Bedienen

und/oder durch Beschädigungen des Werkzeugs zu vermeiden:

Verwenden Sie kein beschädigtes Werkzeug.

Benutzen Sie zur Reinigung nur ein sauberes, trockenes Tuch.

Verwenden Sie keine Reinigungsmittel, Lösungsmittel, Wasser

oder anderen Flüssigkeiten.

Lagern Sie das Werkzeug im Koffer in einem sauberen,

trockenen Ort außerhalb der Reichweite von Kindern.
