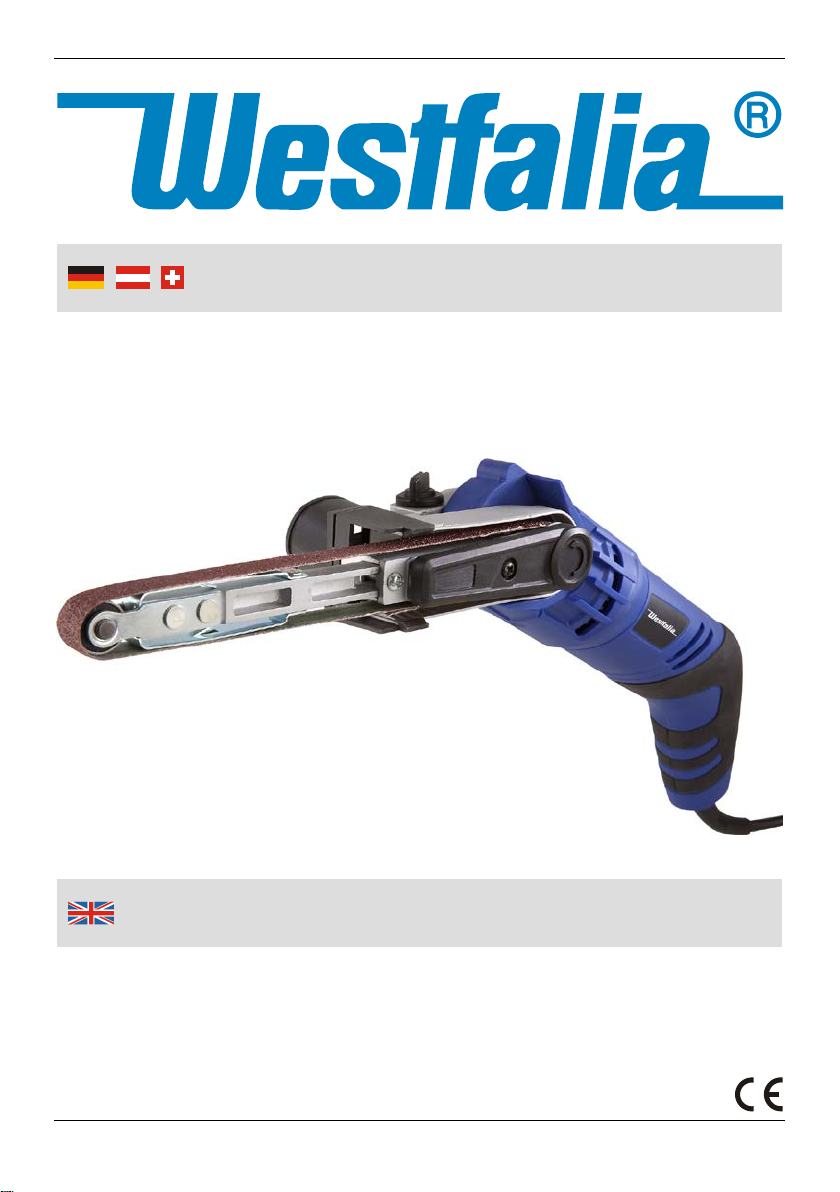

Westfalia 85 27 05 Manual de usuario

Elektro-Feile 260 W

Artikel Nr. 85 27 05

Mini Belt Sander 260 W

Article No. 85 27 05

Bedienungsanleitung

Instruction Manual

You can finally work on all those awkward corners, edges, gaps,

recesses or other hard to reach areas with this power file. The

machi

ne is ideal for grinding, filing, removing rust of a variety of

materials like wood, ceramic, metal, plastic or glossy surfaces.

With the speed regulator you can select the correct speed

required for the item you are working on.

Please read the safety instructions!

These instructions will make it easier for you to handle the device

appropriately and help prevent misunderstandings and possible

damage or injury.

Mit der Elektro-Feile können Sie mühelos an Ecken, Kanten, in

Zwischenräu

men, Ausschnitten oder an anderen schwer

zugänglichen Stellen arbeiten. Die Feile ist ideal zum Schleifen,

Feilen und Entrosten unterschiedlicher Materia

lien wie Holz,

Keramik, Metall, Kunststoff oder Lack.

Mit der elektronischen Regelung können Sie die Bandlaufge-

schwindigkeit dem zu bearbeitendem Material exakt anpassen.

Bitte beachten Sie die Sicherheitshinweise!

Diese sollen Ihnen den sachgemäßen Umgang erleichtern und

Ihnen helfen, Missverständnissen und Schäden vorzubeugen.

Sehr geehrte Damen und Herren

Dear Customers

III

Übersicht | Overview

1 EIN/AUS-Schalter Power Switch

2 Geschwindigkeitsregelung Speed Control

3 Handgriff Handle

4 Klemmschraube der

Winkeleinstellung

Angle Locking Screw

5 Verriegelungsknopf des

Schleifarmes

Sanding Arm Locking Button

6 Schleifarm Sanding Arm

7 Schleifband Sanding Belt

8 Staubabsaugadapter Dust Extraction Adaptor

Übersicht | Overview

Safety Notes ....................................................................Page 3

Before first Use ................................................................Page 11

Installing/Replacing the Sanding Belt...............................Page 11

Turning ON and OFF .......................................................Page 11

Regulating the Speed.......................................................Page 12

Dust Collection.................................................................Page 12

Tilting the Sanding Arm....................................................Page 13

Hints on the safe Use of the Power File...........................Page 13

Maintenance and Cleaning ..............................................Page 14

Technical Data.................................................................Page 15

Sicherheitshinweise ......................................................... Seite 2

Vor der ersten Benutzung................................................ Seite 6

Einsetzen/Wechseln des Schleifbandes .......................... Seite 6

Ein- und Ausschalten....................................................... Seite 6

Regulieren der Geschwindigkeit ...................................... Seite 7

Staubabsaugung.............................................................. Seite 7

Kippen des Schleifarmes ................................................. Seite 8

Hinweise zur sicheren Benutzung der Feile..................... Seite 8

Wartung und Reinigung ................................................... Seite 9

Technische Daten............................................................ Seite 10

Table of Contents

Inhaltsverzeichnis

Sicherheitshinweise

Diese Bedienungsanleitung gehört zu diesem Produkt. Sie

enthält wichtige Hinweise zur Inbetriebnahme und Handhabung.

Bitte legen Sie die Bedienungsanleitung dem Produkt bei, wenn

Sie es an Dritte weitergeben!

Vergewissern Sie sich, dass die Nennspannung auf dem

Typenschild mit der vorhandenen Netzspannung Ihrer Hausin-

stallation übereinstimmt.

Personen mit eingeschränkten physischen, sensorischen oder

geistigen Fähigkeiten dürfen das Gerät nicht benutzen, es sei

denn sie werden durch eine Betreuerin/einen Betreuer beaufsich-

tigt und unterwiesen.

Bei Beschädigungen am Gerät oder des Netzkabels darf das

Gerät nicht weiter benutzt werden und muss von einer Fachkraft

repariert werden.

Führen Sie das Netzkabel nicht über scharfe Ecken und Kanten

oder heiße Oberflächen.

Das Gerät ist für den Einsatz bis 2000 m über Meereshöhe

ausgelegt.

Schalten Sie das Gerät aus und ziehen Sie den

Netzstecker, wenn Sie das Gerät nicht benutzen oder es

reinigen.

Beim Schleifen können gesundheitsgefährdende oder

explosive Stäube entstehen. Benutzen Sie Atemschutz,

Gehörschutz und Augenschutz. Lesen Sie die Bedie-

nungsanleitung.

Zerlegen Sie das Gerät nicht und unternehmen Sie keine

Reparaturversuche. Das Gerät enthält keine durch Sie auswech-

selbaren oder zu reparierenden Teile. Wenden Sie sich bei

Problemen an unseren Kundenservice.

Beachten Sie bitte zur Vermeidung von Fehlfunktio-

nen, Schäden und gesundheitlichen Beeinträchtigun-

gen die beigefügten Allgemeinen Sicherheitshinweise

sowie die folgenden Hinweise:

Safety Notes

This manual belongs to the product. It contains important notes

on operating the unit. Please pass it on along with the unit if it is

handed over to a third party!

Please make sure the mains voltage available in your area

corresponds to the operating voltage stated on the type label.

Persons with limited physical, sensorial or mental abilities are

not allowed to use the unit, unless they are supervised and

briefed for their safety by a qualified person.

Do not continue to use the unit if the unit or the line cord are

damaged. Repair work must be done by a qualified service

technician.

L'appareil est conçu pour une utilisation jusqu'à 2000 m au-

dessus du niveau de la mer.

Do not conduct the line cord over sharp edges and corners or

hot surfaces.

Switch the unit off and unplug it if you do not use it or

clean it.

Grinding some material can lead to the formation of

hazardous or explosive dust. For your safety wear dust

protection, ear and eye protection. Read the manual.

Do not disassemble the unit or attempt to repair it yourself. It

does not contain parts serviceable by you. In the case of ques-

tions or problems, turn to our customer support.

Please note the included General Safety Notes and

the following safety notes to avoid malfunctions,

damage or physical injury:

Consignes de sécurité

S'il vous plaît noter afin d'éviter des

dysfonctionnements, des dommages et des déficiences

de santé, les instructions générales de sécurité

attachée et les informations suivantes:

Ces instructions concernent ce produit. Il contient l'installation et

de manutention importants. S'il vous plaît inclure manuel

d'instructions du produit, si vous le transmettre à d'autres!

Assurez-vous que la tension nominale correspond à la plaque

avec la tension d'alimentation locale dans le câblage de votre

maison.

Les personnes dont les capacités physiques, sensorielles ou

mentales ne peuvent pas utiliser l'appareil, sauf s'ils sont

supervisés par un conseiller / conseillère et une instruction.

Si des dommages à l'appareil ou le cordon d'alimentation,

l'appareil ne peut plus être utilisé et doit être réparé par un

électricien qualifié.

Exécutez le cordon d'alimentation au cours des coins et bords

francs ou des surfaces chaudes.

Il dispositivo è progettato per l'utilizzo fino a 2000 m al di sopra

del livello del mare.

Mettez la machine hors tension et débranchez le cordon

d'alimentation si vous n'utilisez pas l'appareil ou le

nettoyer.

Lors du meulage peuvent causer des poussières

dangereuses ou explosives. Utiliser une protection

respiratoire, protection auditive et oculaire. Lisez le

manuel.

Démonter l'appareil et que vous n'essayez pas de toutes les

réparations. L'appareil ne contient aucune pièce remplaçable par

vous ou réparés. Si vous avez des problèmes avec notre service

à la clientèle.

Si prega di notare in modo da evitare

malfunzionamen

ti, danni e problemi di salute, le

istruzioni allegate generali di sicurezza e le seguenti

informazioni:

Queste istruzioni si riferiscono a questo prodotto. Che contiene

importanti e maneggevolezza. Si prega di includere manuale di

istruzioni del prodotto se lo dia mai ad altri!

Assicurarsi che la tensione nominale corrisponde alla targhetta

con la tensione di alimentazione locale nel cablaggio della casa.

Persone con ridotte capacità fisiche, sensoriali o mentali non

possono utilizzare il dispositivo meno che non siano sotto la

supervisione di un consulente / consigliere e uno istruito.

Se il danno per l'unità o il cavo di alimentazione, il dispositivo non

può più essere utilizzato e deve essere riparato da un tecnico

qualificato.

Il dispositivo è progettato per l'utilizzo fino a 2000 m al di sopra

del livello del mare.

Esegui il cavo di alimentazione su spigoli vivi e bordi o superfici

calde.

Spegnere la macchina e scollegare il cavo di

alimentazione se non si utilizza il dispositivo o pulirlo.

Quando rettifica può causare polveri pericolose o

esplosive. Utilizzare protezione delle vie respiratorie,

protezioni acustiche e protezione per gli occhi. Leggere il

manuale.

Smontare l'unità e di non tentare alcuna riparazione. Il dispositivo

non contiene parti sostituibili dall'utente o da riparare. Se avete

problemi contattate il nostro servizio clienti.

Bedienung

Vor der ersten Benutzung

Nehmen Sie das Gerät und alle Zubehörteile aus der Verpackung.

Halten Sie die Verpackungsmaterialien von Kleinkindern fern. Es

besteht Erstickungsgefahr!

Einsetzen/Wechseln des Schleifbandes

Bei Wartungsarbeiten ziehen Sie immer erst den Netzstecker.

1. Entspannen Sie das Schleifband (6),

indem Sie den Schleifarm kräftig nach

hinten in die Maschine drücken, bis er

in der hinteren Position einrastet.

2. Pressen Sie dazu den Schleifarm

gegen eine feste, unempfindliche

Oberfläche, zum Beispiel die Kante

einer Werkbank. Der Schleifarm ist

sicher eingerastet wenn der Verriege-

lungsknopf (5) herausspringt.

3. Fädeln Sie das alte Schleifband (7)

aus der Maschine und legen Sie das

neue ein. Beachten Sie die Richtungs-

pfeile auf dem Schleifband und an den

Abdeckkappen des Kippgelenkes. Die

Laufrichtungspfeile müssen in die

gleiche Richtung zeigen.

4. Spannen Sie das Schleifband, indem Sie den Verriegelungs-

knopf (5) drücken. Eventuell müssen Sie dazu wieder etwas

Druck auf den Schleifarm ausüben.

Ein- und Ausschalten

1. Zum Einschalten der Feile kippen Sie den EIN/AUS-Schalter (1)

in die EIN (I) Position. Wenn Sie den Schalter drücken, läuft die

Feile mit der am Geschwindigkeitsregler (2) eingestellten Ge-

schwindigkeit an. Setzen Sie das Schleifband erst auf das

Otros manuales para 85 27 05

Tabla de contenidos

Idiomas:

Otros manuales de Lijadora de Westfalia

Westfalia

Westfalia 88 51 25 Guía del usuario

Westfalia

Westfalia CD-C Manual de usuario

Westfalia

Westfalia WDS130 Manual de usuario

Westfalia

Westfalia WABF18 Manual de usuario

Westfalia

Westfalia WES125E Manual de usuario

Westfalia

Westfalia 92 86 58 Manual de usuario

Westfalia

Westfalia 85 27 05 Manual de usuario

Westfalia

Westfalia 81 80 48 Manual de usuario

Westfalia

Westfalia 81 80 46 Manual de usuario

Westfalia

Westfalia 84 36 70 Manual de usuario

Westfalia

Westfalia 802410 Manual de usuario

Westfalia

Westfalia 86 39 47 Manual de usuario

Westfalia

Westfalia 84 36 70 Manual de usuario

Westfalia

Westfalia 84 37 02 Manual de usuario

Westfalia

Westfalia S1B-250AB Manual de usuario

Westfalia

Westfalia 90 02 34 Manual de usuario

Westfalia

Westfalia 85 55 30 Manual de usuario

Westfalia

Westfalia ARP12 Manual de usuario

Westfalia

Westfalia S1B-AJ12-125 Manual de usuario

Westfalia

Westfalia 81 80 49 Guía del usuario

Westfalia

Westfalia 90 00 83 Manual de usuario

Westfalia

Westfalia AMS 18 Manual de usuario

Westfalia

Westfalia 92 86 57 Manual de usuario

Westfalia

Westfalia 843331 Manual de usuario

Manuales populares de Lijadora de otras marcas

Oliver

Oliver 6305 Manual de usuario

Jet

Jet 22-44 Pro-3 Manual de servicio

Makita

Makita M9204 Manual

Makita

Makita M9204 Manual de usuario

Craftsman

Craftsman 351.215131 Manual de usuario

Clarke

Clarke Woodworker CBS1-5B Manual de instrucciones

Chicago Pneumatic

Chicago Pneumatic CP9778 Manual de usuario

Nitto Kohki

Nitto Kohki BB-20 Manual de usuario

Ferm

Ferm FEOS-135 Manual de usuario

Unior

Unior 1510 Manual de usuario

stayer

stayer ls1200 Manual de usuario

Jet

Jet JSG-96 Manual de servicio

Parkside

Parkside PDS 290 B2 Manual de usuario

Status

Status XPA Series Manual de usuario

Clarke

Clarke EZ Sand Manual de usuario

Craftsman

Craftsman 113.22521 Manual de usuario

Craftsman

Craftsman 113.225831 Manual de usuario

CLAS

CLAS OP 1429 Manual de usuario
