Westfalia ZIJ-J2-16TH-D Manual de usuario

Westfalia Bedienungsanleitung

Nr. 105696

Sägekettenschärfgerät

ZIJ-J2-16TH-D

Artikel Nr. 92 79 39

Chain Saw Sharpener

ZIJ-J2-16TH-D

Article No. 92 79 39

Bedienungsanleitung

Instruction Manual

Safety Notes.......................................................................................Page 8

Hints...................................................................................................Page 9

Before first Use ..................................................................................Page 10

Assembling ........................................................................................Page 10

Operating ...........................................................................................Page 12

Changing the Grinding Disc ...............................................................Page 14

Maintenance and Cleaning.................................................................Page 14

Technical Data ...................................................................................Page 14

Drawing..............................................................................................Page 15

Part List..............................................................................................Page 16

Sicherheitshinweise ...........................................................................Seite 1

Hinweise ............................................................................................Seite 2

Vor der ersten Benutzung ..................................................................Seite 3

Zusammenbau ...................................................................................Seite 3

Inbetriebnahme ..................................................................................Seite 5

Austausch der Schleifscheibe ............................................................Seite 7

Wartung und Reinigung......................................................................Seite 7

Technische Daten ..............................................................................Seite 7

Zeichnung ..........................................................................................Seite 15

Teileliste.............................................................................................Seite 16

Table of Contents

Inhaltsverzeichnis

III

G J

Übersicht | Overview

A Grundplatte Base Plate

B Befestigungslöcher Fastening Holes

C Linke Schelle Left Clamp

D Rechte Schelle Right Clamp

E Schleifscheibe Grinding Disc

F Feststellschraube Fastening Screw

G Anschlagskeil Adjustment Wedge

H Handgriff mit Schutzhaube Handle with Protective Cover

I Einstellschraube Adjusting Screw

J Sägekettenaufnahme Chain Holder Assembly

K Gradskala (Rückseite) Angle Indicator (Rear)

L Gradeinstellschraube (Boden) Angle Adjustment Screw (Bottom)

M Klemmplatten Press Boards

N Anschlagsschraube Depth Limiter

Übersicht | Overview

Sicherheitshinweise

Beachten Sie bitte zur Vermeidung von Fehlfunktionen, Schäden und

gesundheitlichen Beeinträchtigungen die folgenden Hinweise:

Das Sägekettenschärfgerät darf nur an rechtslaufende Bohrmaschinen mit

Zahnkranzbohrfutter befestigt werden.

Personen mit eingeschränkten physischen, sensorischen oder geistigen

Fähigkeiten oder mangels Erfahrung und/oder mangels Wissen dürfen das

Gerät nicht benutzen, es sei denn sie werden durch eine für ihre Sicherheit

zuständige Person beaufsichtigt oder erhalten von der zuständigen Person

Anweisungen, wie das Gerät zu benutzen ist.

Benutzen Sie das Gerät nur zum schärfen handelsüblicher Sägeketten.

Verwenden Sie das Gerät nicht für andere Zwecke.

Schärfen Sie niemals beschädigte Sägeketten.

Betreiben Sie das Gerät niemals ohne Schutzabdeckung und vergewissern

Sie sich, dass alle Teile fest montiert sind, bevor Sie das Gerät einschalten.

Tragen Sie beim Schärfen immer eine Schutzbrille. Tragen Sie

geeignete Kleidung. Legen Sie vor der Arbeit Schmuck ab und bin-

den Sie lange Haare fest.

Verwenden Sie das Gerät nicht, wenn es nicht korrekt arbeitet oder durch

Herunterfallen beschädigt wurde. Zerlegen Sie das Gerät nicht und unter-

nehmen Sie keine eigenen Reparaturversuche. Wenden Sie sich an die Kun-

denbetreuung.

Bitte beachten Sie die Hinweise des Bohrmaschinenherstellers.

Hinweise

Beachten Sie bitte folgende Hinweise zum Schärfen der Sägeketten:

Bevor Sie die Sägekette schärfen, untersuchen Sie die Kette auf Beschädi-

gungen, wie

- verbogene oder ausgefranste Verbindungsstücke,

- gebrochene Sägezähne,

- gelöste Nieten oder gebrochene Nietenknöpfe,

Sollten Sie beschädigte Teile finden, ersetzen Sie die gesamte Kette oder

lassen Sie die beschädigten Teile in einer Fachwerkstatt reparieren.

Eine scharfe Sägekette produziert

große Späne und zieht sich von selbst

in das Holz. Wenn Sie stumpf wird oder

an einigen Stellen Abrieb zeigt, bildet

sich beim Sägen Staub. Wenn Sie

Druckkraft ausüben müssen bzw. wenn

die Sägekette nicht mehr „zieht“, müssen

Sie die Kette schärfen.

Schärfen Sie alle Glieder gleichmäßig, um einen geraden Schnitt bei

minimalen Vibrationen sicherzustellen.

Stumpfe oder durch Steine beschädigte Schneidglieder können beim Arbeiten

mit der Kettensäge sehr tiefe Schnitte verursachen und die Abnutzung des

Schwertes erhöhen.

Die Tiefenbegrenzer werden von Hand

geschärft. Achten Sie darauf, dass alle

Tiefenbegrenzer die gleiche Höhe haben.

Achten Sie auf gleichen Anschnittwinkel an allen Gliedern. Überprüfen Sie

von Zeit zu Zeit die richtige Einstellung, da sie sich durch Vibrationen verän-

dern kann.

Achten Sie darauf, alle Zähne so gleichmäßig wie möglich zu schleifen.

Schleifen Sie nur die Zähne, niemals die Verbindungsstücke.

Auf ungleiche Länge geschliffene

Glieder können beim Sägen eine

Seitendrift verursachen, wodurch der

Schnitt schief wird.

nicht ok ok

auf ungleiche Länge geschliffen

Zusammenbau

Vor der ersten Benutzung

Packen Sie das Sägekettenschärfgerät aus und überprüfen Sie alle Teile auf evtl.

Transportschäden. Entsorgen Sie das Verpackungsmaterial oder lagern Sie es an

einem für Kinder unzugänglichen Ort. Plastikbeutel usw. können zu einem

gefährlichen Spielzeug für Kinder werden.

Zusammenbau

Das Sägekettenschärfgerät eignet sich zur Montage an allen Bohrmaschinen mit

43 mm Spannhals und Zahnkranzbohrfutter. Schnellspannbohrfutter sind

aufgrund ihrer größeren Länge nicht geeignet. Das Sägekettenschärfgerät wird

Ihnen teilzerlegt geliefert, um optimalen Transportschutz zu gewährleisten. Zur

Montage gehen Sie wie folgt vor:

1. Stellen Sie die Grundplatte (A) auf eine

ebene und waagerechte Unterlage, wie z.

B. eine Werkbank. Achten Sie darauf, dass

die Grundplatte (A) weit genug übersteht,

damit genug Abstand für die Bohrmaschi-

ne bleibt. So kann die Sägekette frei he-

runterhängen und Sie können die Grad-

einstellschraube (L) auf der Unterseite

bequem bedienen. Befestigen Sie die

Grundplatte (A) an den Befestigungslö-

chern (O).

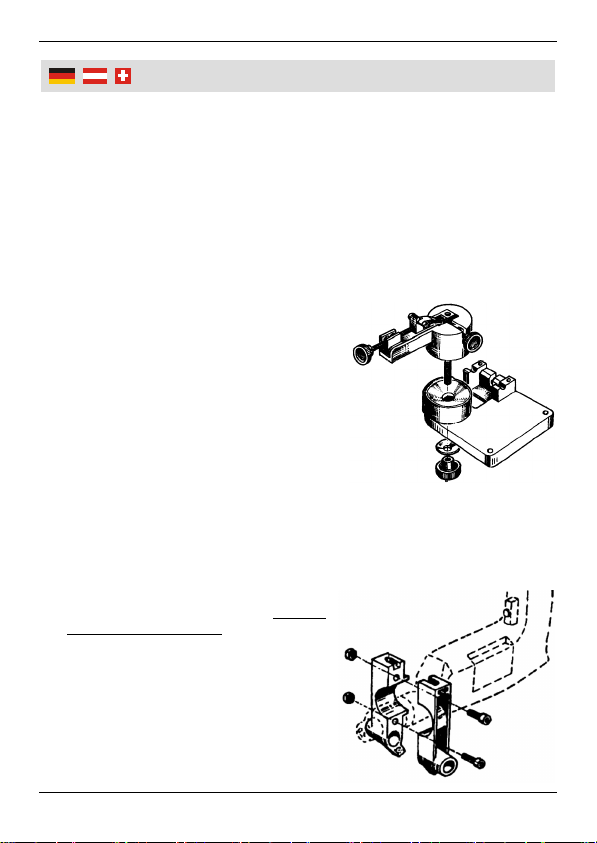

2. Setzen Sie den kompletten Sägekettenhalter (J) auf die Grundplatte (A) und

befestigen Sie ihn von unten mit der Drehscheibe (Ersatzteil-Nr. 19) und der

Gradeinstellschraube (L). Durch Lösen der Gradeinstellschraube (L) und

durch Verdrehen der aufgesetzten Sägekettenaufnahme (J) können Sie den

Winkel der Sägekettenaufnahme einstellen.

3. Montieren Sie beide Halteschellen (C

und D) an den Bohrfutterhals, nicht an

das Zahnkranzbohrfutter. Achten Sie auf

die richtige Orientierung der beiden

Schellen – der hervorhebende Teil muss

zur Bohrmaschine zeigen.

Zusammenbau

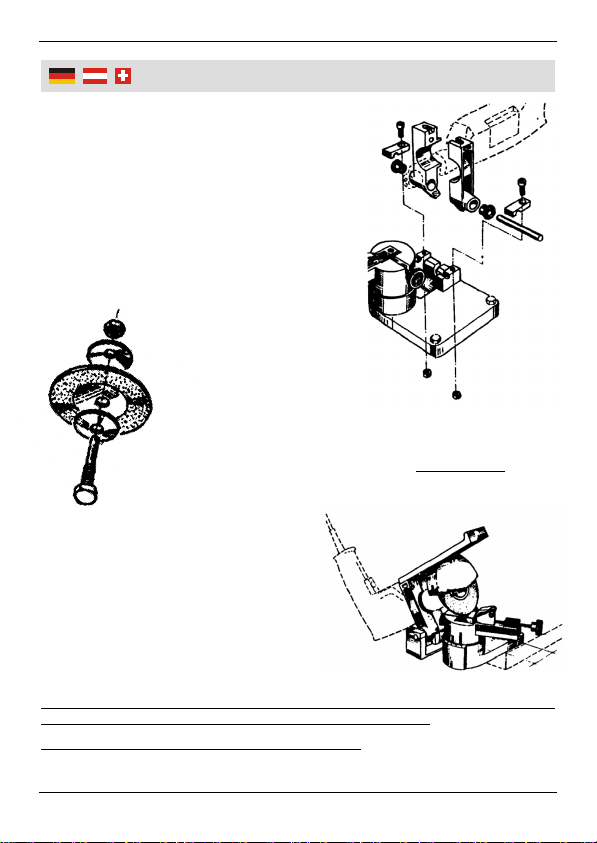

4. Stecken Sie die Kunststoffhülsen (Ersatz-

teil-Nr. 8) an beide Schellen und schieben

Sie die Steckachse (Ersatzteil-Nr. 9) durch

die Schellen. Stecken Sie die montierte

Steckachse in die Achslagerung auf der

Grundplatte. Zur Befestigung der Steckach-

se, setzen Sie rechten Klemmblock (Ersatz-

teil-Nr. 30) und den linken Klemmblock

(Ersatzteil-Nr. 31) passend auf die Grund-

platte und befestigen Sie die Klemmblöcke

mit den Bolzen (Ersatzteil-Nr. 23) von oben

und den Muttern von unten.

5. Montieren Sie die Schleifscheibe, wie abgebildet und

befestigen Sie die gesamte Einheit im Bohrfutter der

Bohrmaschine. Benutzen Sie nur Schleifscheiben

der Größe 100 x 3,2 x 10 mm. Linksgewinde!

6. Befestigen Sie den Handgriff mit der

Schutzhaube (H) mit den Schrauben

an den Schellen. Positionieren Sie die

Schleifscheibe und die Schutzhaube

so, dass die Schleifscheibe mittig in

der Schutzhaube ist.

7. Das Sägekettenschärfgerät ist jetzt

betriebsbereit.

Achtung! Vor Inbetriebnahme, kontrollieren Sie erst den festen Sitz der Schleif-

scheibe und benutzen Sie das Gerät nicht ohne Schutzhaube.

Betreiben Sie die Bohrmaschine nur im Rechtslauf!

Inbetriebnahme

1. Vergewissern Sie sich vor dem

Anschließen des Sägeketten-

schärfgerätes, dass der Netzste-

cker der Bohrmaschine nicht in

der Steckdose ist, um ein unbe-

absichtigtes Anlaufen zu vermei-

den.

2. Legen Sie die Sägekette auf die

Sägekettenaufnahme (J). Klap-

pen Sie den Anschlagskeil (G)

hoch und lösen Sie die Feststell-

schraube (F). Fixieren Sie mit

der Feststellschraube die Säge-

kette zwischen den beiden Klemm-

platten (M).

3. Schalten Sie Ihre Bohrmaschine ein. Drücken Sie zum Schleifen den

Handgriff (H) leicht nach unten. Tragen Sie beim Schleifen immer eine

Schutzbrille.

4. Drehen Sie die Sägekettenaufnahme (J) nur bei stillstehender Schleifscheibe.

Beim Vorschieben der Sägekette, stellen Sie immer erst die Bohrmaschine ab

und warten Sie, bis die Schleifscheibe stillsteht.

5. Lösen Sie die Gradeinstell-

schraube (L) auf der Untersei-

te der Grundplatte, um die

Sägekettenaufnahme (J) zu

drehen. Den eingestellten Win-

kel können Sie auf der Grad-

skala (K) ablesen. Ziehen Sie

die Gradeinstellschraube (L)

wieder handfest, damit sich

der Winkel bei der Arbeit nicht

verstellen kann.
