Westfalia 83 63 25 Manual de usuario

Zurrgurt-Set mit Aufbewahrungsbox

Artikel Nr. 83 63 25

Ratchet Tie Down Set with Storage Box

Article No. 83 63 25

Bedienungsanleitung

Instruction Manual

Sicherheitshinweise

Beachten Sie bitte zur Vermeidung von Fehlfunktionen,

Schäden und gesundheitlichen Beeinträchtigungen folgende

Hinweise:

Diese Bedienungsanleitung gehört zu diesem Produkt. Sie enthält

wichtige Hinweise zur Inbetriebnahme und Handhabung. Bitte legen

Sie die Bedienungsanleitung dem Produkt bei, wenn Sie es an Dritte

weitergeben!

Lassen Sie Verpackungsmaterial nicht achtlos herumliegen. Plastik-

tüten etc. können zu einem gefährlichen Spielzeug für Kinder werden.

Dieser Spanngurt ist nur zum Verzurren geeignet. Der Gurt darf nicht

geknotet werden.

Verteilen Sie den Zurrgurt gleichmäßig über die zu sichernde Ladung.

Legen Sie den Zurrgurt so an, dass er nicht verdreht ist und er mit

seiner ganzen Breite trägt.

Legen Sie auf dem Gurtband keine Lasten ab.

Benutzen Sie den Ratschenzurrgurt nicht zum Tragen oder Heben von

Lasten!

Bewahren Sie den Gurt nicht in der Nähe von Wärmequellen auf und

setzen Sie den Gurt nicht dauernder Sonneneinstrahlung aus.

Weist der Gurt Risse oder Scheuerstellen auf, darf er nicht mehr

verwendet werden. Ersetzen Sie ihn dann gegen einen neuen.

Überschreiten Sie nicht die zulässige Zurrkraft von 250 daN. Beachten

Sie bei Befestigung auf dem PKW, dass zusätzlich Beschleunigungs-

kräfte und Seitenkräfte durch Wind auftreten.

Vergewissern Sie sich, dass die Fahrzeugteile, an denen Sie die

Ladung befestigen über ausreichende Stabilität verfügen.

Die Einsatztemperatur liegt bei -20° C bis +60° C.

Führen Sie den Gurt nicht über raue Oberflächen und scharfe Kanten.

Zur sicheren Befestigung der Last müssen mindestens 1,5 Wicklungen

des Gurtes auf der Ratsche aufgebracht sein (max. 3 Wicklungen).

Zerlegen Sie den Gurt nicht und unternehmen Sie keine Reparatur-

versuche. Das Spanngurt-Set enthält keine durch Sie auswechselbaren

oder zu reparierenden Teile. Wenden Sie sich bei Problemen an

unseren Kundenservice.

Der Gurt entspricht der EN12195-2.

Safety Notes

III

Please note the following safety notes to avoid

malfunctions, damage or physical injury:

The operating instruction belongs to this product. The operating

instruction contains important details for handling the unit. Please pass

it on along with the unit if it is handed over to a third party!

Do not leave packaging material in the range of children. Plastic bags

etc. may become a dangerous toy for children.

This ratchet tied down set is only intended to tie down loads. Do not

knot the belt.

Distribute the ratchet strap evenly over the load to be secured.

Place the ratchet strap in a way that it is not twisted and it carries with

its full width.

Do not put any loads onto the belt of the ratchet strap.

The unit is NOT suitable for carrying or lifting loads!

Do not store the ratchet tie down set close to heat sources and do not

continuously expose the unit to direct sunlight.

If the belt is worn or ripped, do not continue using the belt. The belt has

to be replaced with a new belt.

Do not exceed the maximum load of 250 daN. Please note that due to

wind accelerating and lateral forces may occur when fastening the load

on a vehicle.

Make sure that the fastening points on a vehicle are suitable and firm

enough to hold the load.

The working temperature for the ratchet tie down is from -20° C to

+60° C.

Do not pull the belt over rough and sharp edges.

To securely fasten the load do not use the ratchet tie down with less

than 1.5 wraps on the ratchet (max. 3 wraps).

Do not disassemble the belt and do not try to repair it yourself. The

ratchet tie down set does not contain parts serviceable by you. If any

problems occur, contact our customer service.

The belt conforms to EN12195-2.

Consignes de sécurité

S'il vous plaît noter afin d'éviter des dysfonctionnements,

des dommages et des déficiences de santé, les informations

suivantes:

Ces instructions se rapportent à ce produit. Il contient des informations

importantes sur le fonctionnement et la manipulation. S'il vous plaît

inclure les instructions d'utilisation du produit, si vous le transmettre à

d'autres!

Ne laissez pas les matériaux d'emballage traîner. Les sacs en

plastique, etc. peut être un jouet dangereux pour les enfants.

Cette sangle est approprié seulement pour l'arrimage. La ceinture ne

doit pas être noués.

Distribuer uniformément la ceinture de verrouillage sur la charge qui

doit être fixée.

Placer la ceinture de sorte qu'elle n'est pas tordue et en ce qu’elle

bloque avec toute sa largeur.

Ne placez pas de charge sur la ceinture.

Pas pour le transport ou le levage de charges d'utilisation!

Gardez la ceinture n'est pas près de sources de chaleur, et de mettre

la ceinture n'est pas en plein soleil constant.

Est-ce les larmes de ceinture ou des écorchures, il ne peut plus être

utilisé. Puis remplacez-le par un nouveau.

Ne pas dépasser la capacité maximale de 250 daN arrimage.

Remarque sur le montage sur la voiture, qui se produisent dans les

forces d'accélération d'addition et des forces latérales causées par le

vent.

Veiller à ce que les pièces de véhicules à laquelle vous attachez la

charge d'avoir une stabilité suffisante.

La température de fonctionnement est de -20° C à +60° C.

Ne pas faire fonctionner la sangle sur des surfaces rugueuses et des

arêtes vives.

Pour attacher solidement la charge doit être d'au moins 1,5 tours de la

ceinture peut être appliquée à la clé à cliquet (à moins de 3 tours).

Ne démontez l'appareil et n'essayez pas de le réparer. Le dispositif ne

contient aucune pièce à rechange en cas de réparation. Si vous avez

des questions ou des problèmes, veuillez contacter notre service à la

clientèle.

Les sangles répondre à la EN12195-2.

Informazioni sulla sicurezza

Si prega di notare in modo da evitare malfunzionamenti,

danni e problemi di salute, le seguenti informazioni:

Presenti istruzioni si riferiscono a questo prodotto. Esso contiene

informazioni importanti sul funzionamento e la gestione. Si prega di

includere le istruzioni per l'uso del prodotto, se lo dia mai ad altri!

Non lasciare materiale di imballaggio in giro con noncuranza. Sacchetti

di plastica, ecc. può essere un giocattolo pericoloso per i bambini.

Questo cinturino è adatto solo per flagellazione. La cintura non deve

essere annodato.

Distribuire la cintura uniformemente sul carico da fissare.

Posizionare la cintura in modo che non sia attorcigliata e che blocchi

con tutta la sua larghezza.

Non appoggiare sulla cintura eventuali carichi.

Non per il trasporto o il sollevamento di carichi di utilizzo!

Tenere la cintura non è vicino a fonti di calore, e mettere la cintura non

è alla luce del sole costante.

Se le lacrime cintura o abrasioni, non può più essere utilizzato. Poi

sostituirlo con uno nuovo.

Non superare la capacità massima di 250 daN flagellazione. Nota per il

montaggio sulla vettura, che si verificano in forze di accelerazione

aggiunta e forze laterali causate dal vento.

Assicurarsi che le parti del veicolo a cui si collega l'accusa di avere

sufficiente stabilità.

La temperatura di esercizio va da -20° C a +60° C.

Eseguire la cinghia su superfici ruvide e bordi taglienti.

Al fine di fissare saldamente il carico deve essere almeno 1,5 giri del

nastro può essere applicato al cricchetto (entro 3 giri).

Non smontare la cinghia e non cercare di ripararlo. Il tie-down kit

contiene non sostituibile da te per riparare o parti rotanti. Se avete

problemi di contattare il nostro servizio clienti.

Il cinghie soddisfare la EN12195-2.

Benutzung

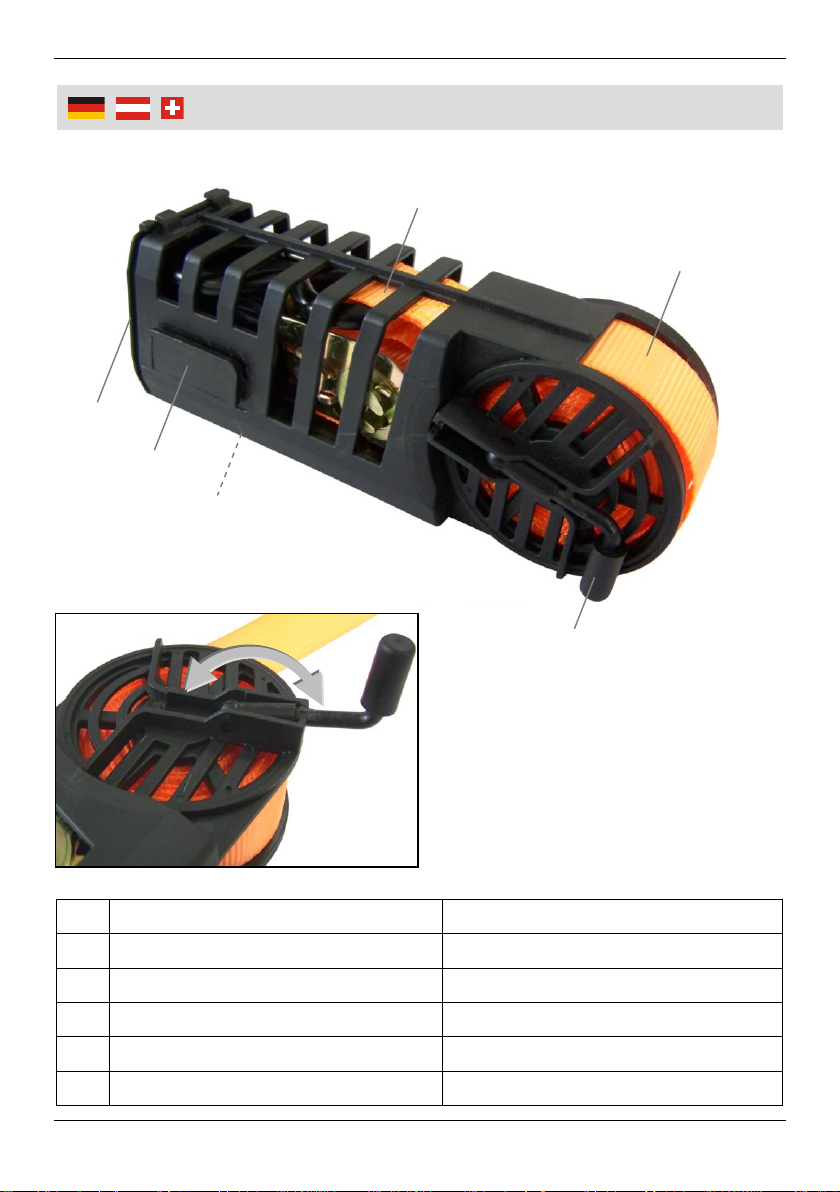

Übersicht | Overview

Ratsche mit Haken

Ratchet with Hook

Gurt mit Haken

Belt with Hook

Klappe

Lid

Box-Verbindung

Box Connector

Ablage für Haken

Hook Compartment

Kurbel

Crank

Benutzung

VII

Benutzung

VIII

Verwendung der Transportbox

Öffnen Sie die Klappe (3) an der Rückseite der Transportbox und

nehmen Sie die Ratsche mit Haken (1) aus dem oberen Fach der Box.

Klappen Sie die Kurbel (6) um 180°, so dass diese als Kurbel zum

Abrollen des Gurtes (2) verwendet werden kann. Rollen Sie den Gurt

komplett von der Rolle ab.

Nach Gebrauch verstauen Sie die Ratsche mit Haken (1) wieder im

dafür vorgesehenen Fach und rollen Sie den Gurt auf die Rolle. Führen

Sie den Haken in die Ablage (5) an der Unterseite der Box. Schließen

Sie die Klappe.

Transportboxen können über die Box-Verbindung (4) platzsparend

verbunden werden.

Festzurren

1. Legen Sie den Gurt um den zu sichernden Gegenstand und haken Sie

das eine Ende z.B. am Anhänger ein. Nehmen Sie das andere Ende

mit Ratsche und hängen Sie den Haken z.B. auf der anderen Seite des

Anhängers ein.

2. Führen Sie den Gurt durch den Schlitz A(siehe Abbildung) und ziehen

Sie den Gurt straff. Um den Gurt zu spannen, bewegen Sie den Griff B

vor und zurück, bis der Gurt fest sitzt.

3. Zum Arretieren des Gurtes klappen Sie den Griff Bnach unten. Es

müssen mindestens 1,5 Wicklungen (max. 3 Wicklungen) des Gurtes

auf der Ratsche (inneren Walze mit Schlitz) aufgebracht sein, um ein

Herausrutschen zu verhindern.

Öffnen

1. Drücken/ziehen Sie den Verschluss Cnach oben und klappen Sie

gleichzeitig den Griff Bganz nach auseinander, damit der Griff

horizontal liegt und die Verriegelung (innere Walze mit Schlitz A) gelöst

wird.

2. Lockern Sie den Gurt und ziehen Sie ihn heraus.

Technische Daten

Bandbreite: 25 mm Material: Polyester (PES)

Nutzlastlimit LC: 250 daN Gesamtlänge: 5 m

Normale Handkraft SHF: 25 daN Maximale Dehnung: 7 %

Spannkraft STF: 25 daN ≤ STF ≤ 125 daN

Using

Using the Transport Box

Open the lid (3) at the rear side of the transport box and remove the

ratchet with hook (1) from the upper storage compartment of the box.

Fold the crank (6) by 180° so it can be used as a crank to roll out the

belt (2). Roll out the belt completely.

After use store the ratchet with hook (1) in the corresponding storage

compartment. Roll up the belt on the roll. Put the hook into the hook

compartment at the bottom side of the transport box. Close the lid.

Transport boxes can be hooked up using the box connector (4) to save

space.

Tie Down

1. Put the belt across/around the load you intend to fasten and secure the

belt with the hook on the other end, e.g. on the trailer. Fasten the other

hook on the trailer.

2. Slide the belt through the slot A(see figure) and pull the belt to fasten

the load. In order to tie down the load, move the ratchet Bforth and

back until the belt is tightly tensed.

3. Fold down the ratchet Bto lock the belt. Before using the ratchet tie

down, observe that there are at least 1.5 windings (max. 3 windings) of

the belt on the ratchet (inner roll with slot) to prevent the belt from

slipping out of the ratchet.

Loosen

1. Push up/pull the lock Cand tilt down the ratchet Bat the same time

until the ratchet is in a horizontal position. The locking mechanism of

the inner roll with slot is released.

2. Now you can slack off the belt and pull the belt out.

Technical Data

Belt Width: 25 mm ................. Material: Polyester (PES)

Lashing Capacity LC: 250 daN .............. Total Length: 5 m

Hand Force SHF: 25 daN ................. Max. Elongation: 7 %

Standard Tension Force STF: 25 daN ≤ STF ≤ 125 daN

Gestaltung urheberrechtlich geschützt X © Westfalia 04/15

Deutschland

Österreich

Westfalia Westfalia

Werkzeugstraße 1 Moosham 31

D-58093 Hagen A-4943 Geinberg OÖ

Telefon: (0180) 5 30 31 32 Telefon: (07723) 4 27 59 54

Telefax: (0180) 5 30 31 30 Telefax: (07723) 4 27 59 23

Internet: www.westfalia.de Internet: www.westfalia-versand.at

Schweiz

Westfalia Westfalia

Utzenstorfstraße 39 Freepost RSBS-HXGG-ZJSC

CH-3425 Koppigen 8 Fairfax Road, N. Abbot TQ12 6UD

Telefon: (034) 4 13 80 00 Phone: (0844) 5 57 50 70

Telefax: (034) 4 13 80 01 Fax: (0870) 0 66 41 48

Internet: www.westfalia-versand.ch Internet: www.westfalia.net

Kundenbetreuung | Customer Services

Werter Kunde,

bitte helfen Sie mit, Abfall zu vermeiden.

Sollten Sie sich einmal von diesem Artikel trennen wollen, so bedenken

Sie bitte, dass viele seiner Komponenten aus wertvollen Rohstoffen

bestehen und wiederverwertet werden können.

Entsorgen Sie ihn daher nicht in die Mülltonne, sondern führen Sie ihn

bitte Ihrer Sammelstelle für Wertstoffe zu.

Dear Customer,

Please help avoid waste materials.

If you at some point intend to dispose of this article, then please keep in

mind that many of its components consist of valuable materials, which

can be recycled.

Please do not discharge it in the rubbish bin, but check with your local

council for recycling facilities in your area.

Entsorgung | Disposal

Tabla de contenidos

Idiomas:

Otros manuales de Herramientas eléctricas de Westfalia

Westfalia

Westfalia 20 59 06 Manual de usuario

Westfalia

Westfalia 23 52 67 Manual de usuario

Westfalia

Westfalia 87 28 18 Manual de usuario

Westfalia

Westfalia WFF760 Manual de usuario

Westfalia

Westfalia 81 84 65 Manual de usuario

Westfalia

Westfalia 85 93 12 Manual de usuario

Westfalia

Westfalia TD8501 Manual de usuario

Westfalia

Westfalia KB-100 Manual de usuario

Westfalia

Westfalia 94 88 44 Manual de usuario

Westfalia

Westfalia M1Q - 06 - 80T Manual de usuario

Westfalia

Westfalia M1Q-80 Manual de usuario

Westfalia

Westfalia Wetekom JLT-07B Manual de usuario

Westfalia

Westfalia ZIJ-J2-16TH-D Manual de usuario

Westfalia

Westfalia 86 30 34 Manual de usuario

Westfalia

Westfalia 81 25 09 Manual de usuario

Westfalia

Westfalia 83 58 98 Manual de usuario

Westfalia

Westfalia Power Drain Opener Manual de usuario

Westfalia

Westfalia 85 92 78 Manual de usuario

Westfalia

Westfalia 98 31 88 Manual de usuario

Westfalia

Westfalia AHP 18 Manual de usuario

Westfalia

Westfalia 92 85 24 Manual de usuario

Westfalia

Westfalia 84 26 40 Manual de usuario

Westfalia

Westfalia 92 85 24 Manual de usuario

Westfalia

Westfalia Wetekom JLT-01 Manual de usuario

Manuales populares de Herramientas eléctricas de otras marcas

AEG

AEG OMNI-JS Manual de usuario

SIP

SIP 01533 Manual de usuario

Ribimex

Ribimex PRS499 Manual de usuario

3M Fiber Optic Connector Crimp Tool Manual de usuario

Ryobi

Ryobi P524 Manual de usuario

ROJEK

ROJEK FSN 300A Manual de usuario

Kemper

Kemper 1740PRO Manual de usuario

WABCO

WABCO OptiTire Manual de usuario

EINHELL

EINHELL TE-MS 18/210 Li Manual de usuario

Orgapack

Orgapack OR-T 85 Guía rápida

TOUGHCUT

TOUGHCUT Diamond 400 Manual de usuario

Yaros

Yaros PB-3603 Manual de usuario

Fein

Fein BSS 2.0 E Guía de configuración

Baileigh Industrial

Baileigh Industrial SS-2725 Manual de usuario

Milwaukee

Milwaukee 2674-20 Manual de usuario

Fein

Fein BLs 1.6 Manual de usuario

Princess

Princess Electric Multi Sharpener Manual de usuario

FOREDOM

FOREDOM K.1050 Manual
