Vivotek IP8371E Manual de usuario

TC-10

安裝前應注意事項

有關操作時的溫度，請參閱使用者說明

書。

如果發現網路攝影機出現煙霧或聞到

異味時，請立即關閉電源。

閃電時，請勿碰觸網路攝影機。

請勿將網路攝影機擺放在不穩定的物

體上。

請勿讓網路攝影機掉落地面。

請勿將任何物件插入網路攝影機，例

如細針。

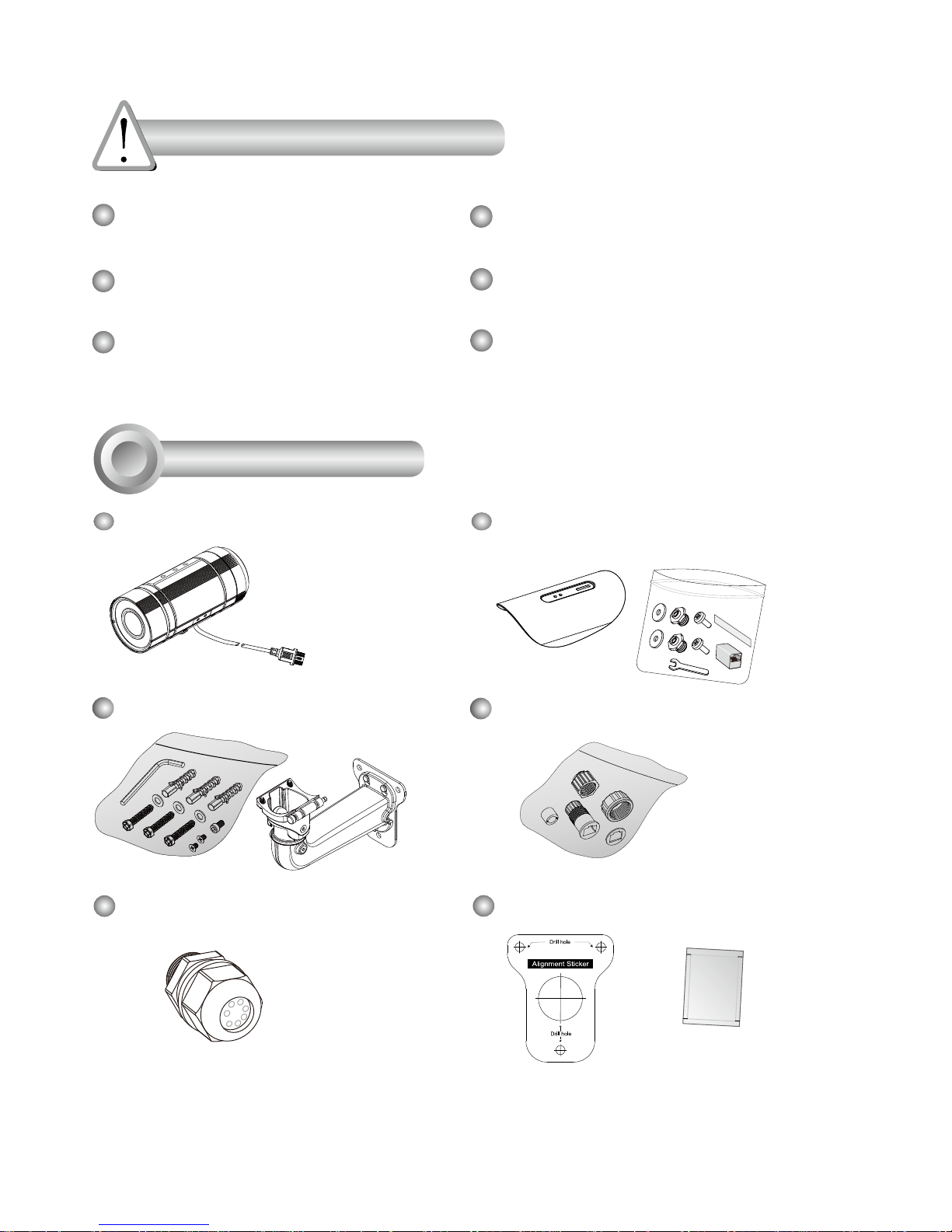

檢查包裝內容物

IP8371E (含RJ45纜線)

防水接頭(備用) 校準貼紙/防潮包

壁掛腳架 RJ45纜線的防水接頭

遮陽罩 / 扳手 / RJ45母對母連接器

(Female/Female Coupler) / 雙面膠 / 螺絲

TC-11

中文 (繁體)

實體外觀說明

紅外線LED燈

鏡頭

光線感應器

NTSC-PAL切換器

一般I/O端子接線排

重設按鈕

SD/SDHC/SDXC卡插槽

NTSC PAL

軟體光碟快速安裝手冊

Quick Installation Guide

English 繁中日本語 Español Português

簡中 Français Deutsch Italiano Türkçe Polski Русский Česky Svenska

2MP • Outdoor • Day & Night

IP8371E

Network Bullet Camera

Cable Management

產品保固卡

自動對焦鈕

綠色LED

紅色LED

縮小

放大

TC-12

1. 將校準貼紙貼至牆面上。在牆面上鑽四個孔洞。然後將塑膠錨釘敲入導孔中，並以隨附的螺絲鎖附

掛版。

2. 用兩顆螺絲將ㄇ型支架鎖附至網路攝影機側邊。

3. 將 RJ45 纜線穿過壁掛腳架前端開口。 (如欲外接諸如感應器或警報等裝置，請參考下頁的組裝步

驟。)

4. 推彈簧卡榫，並將支架勾入壁掛腳架的溝槽中。

5. 將腳架另一側的兩個螺絲鎖緊。

6. 將腳架掛於掛版上。

7. 以隨附的螺絲固定壁掛腳架。

8. 調整腳架的方向，瞄準欲拍攝的區域。

硬體架設

TC-13

中文 (繁體)

防水接頭

Pin number

防水接頭組件

密封塞條(C)

外罩(D)

密封螺母(E)

密封塞(B)

螺母(A)

針腳定義

1AC 24V 輸入

2AC 24V 輸入

3DC12V+ 輸入

4DC12V- 輸入

5 DI-

6 DI+

7 DO-

8 DO+

9N/C

10 N/C

11 EXT_MIC

12 音訊輸出

13 音訊接地

14 TV 輸出

15 接地

針腳定義

組裝纜線

重要：

如需打開前蓋，作業結束後請務必鎖緊，使攝影機

維持防水性能。

TC-14

1. 如上所示，將防水接頭組件拆卸成(A) ~ (E)。

2. 打開網路攝影機的背蓋。

3. 移除網路攝影機底部的橡膠，並鎖緊螺母 (A)。

4. 您可以選擇使用 AC24V 或 DC12V 輸入做為電源，如下圖所示，將電源線穿過壁掛腳架及防水接

頭 (E --> D --> B --> A)。將電源線穿過橡膠密封塞 (B)，然後將電源線連接至接線端子。

5. 如欲外接諸如感應器或警報等裝置，如下圖所示，請將纜線穿過壁掛腳架及防水接頭 (E --> D --> B

--> A)。接著參照針腳定義，從一般I/O端子接線排進行接線。注意：建議使用2.0~2.8mm的纜線。

6. 將密封塞(B)推入外罩(D)。

7. 將密封塞條(C)塞入密封塞(B)上空的孔中以確實杜絕水氣。

8. 鎖緊密封螺母(E)。

組裝步驟

(E)

(D)

(B)

(A) 7

6(C)

(B)

(D)

9. 打開鋁箔真空袋，然後取出防潮包。將防

潮包貼在背蓋內側的隔熱墊下方，然後鎖

緊背蓋。(請於每次打開背蓋時更換新的

防潮包。)

9-2

9-1

TC-15

中文 (繁體)

(D) (B)

(C)

(A)

(E)

防水接頭組件

螺母(C)

外罩(D)

墊片(E)

密封塞(B)

密封螺母(A)

RJ45纜線尺寸(單位：mm)

準備一條乙太網路纜線並撕

除部分外鞘。

將外罩嵌入螺母。將密封塞嵌入外罩。

將撕除部分外鞘的乙太網路

纜線穿過密封螺母與外罩。用RJ45插頭拑住纜線。將RJ45插頭推入外罩，然後

旋緊密封螺母。

將墊片貼合至外罩前端。

組裝步驟

建議纜線規格：O.D. 5.5~7

連接乙太網路纜線與RJ45纜線，並將接頭鎖緊。

RJ45纜線接頭

TC-16

網路連線

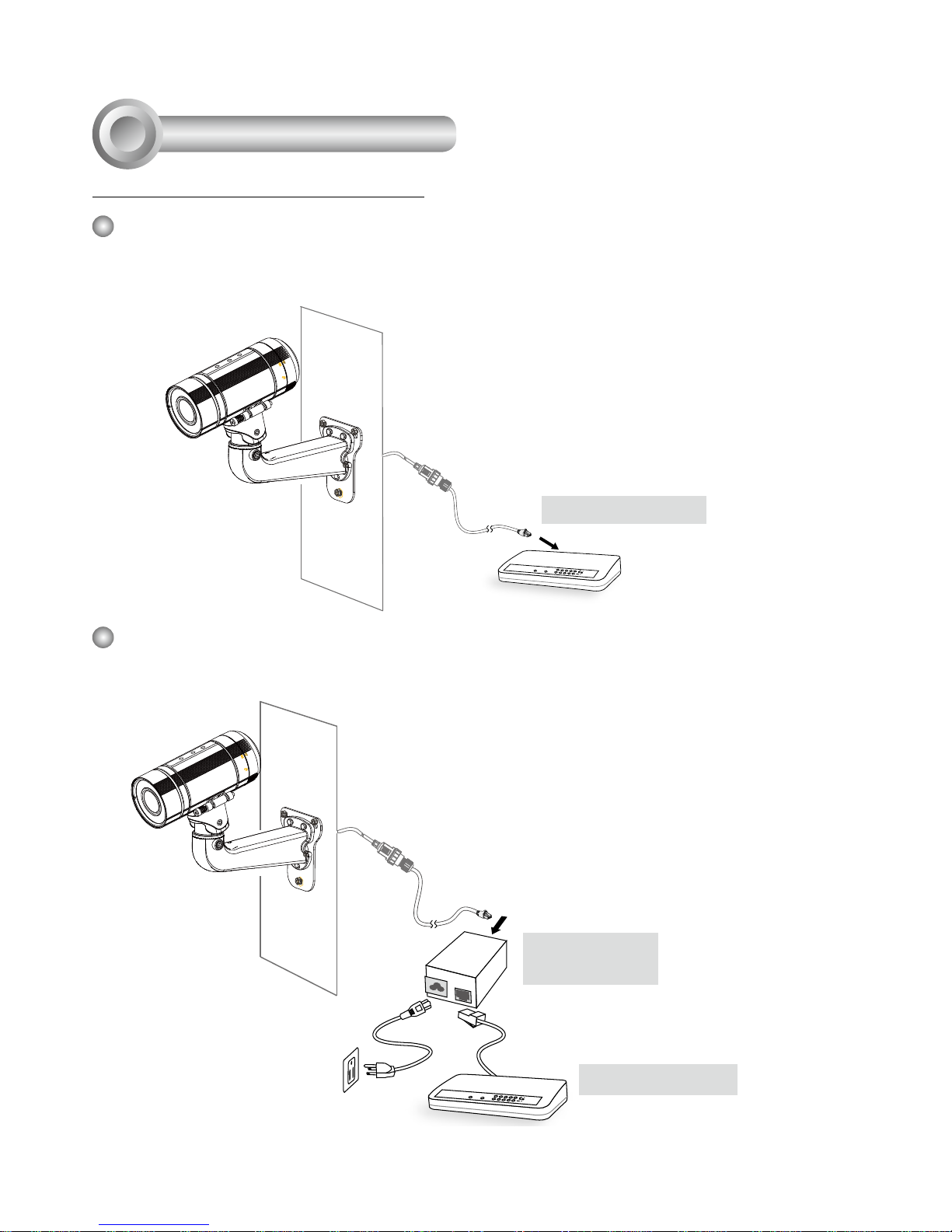

使用乙太網路供電(PoE)的連接方式

當使用不支援PoE的交換器時

請另外購買PoE injector來連接攝影機與不支援PoE的交換器。

當使用支援PoE的交換器時

此網路攝影機符合乙太網路供電(PoE)標準，可利用乙太網路纜線來傳輸電源及資料。請參閱下

圖，利用乙太網路纜線將攝影機連接到支援乙太網路供電功能的交換器。

POWER COLLISION

LINK

RECEIVE

PARTITION

12345

不支援PoE之交換器

PoE injector

(選購)

POWER COLLISION

LINK

RECEIVE

PARTITION

12345

支援PoE之交換器

TC-17

中文 (繁體)

1. 自隨附軟體光碟上的「Software Utility」目錄下，執行「安裝精靈 2」(Installation

Wizard 2)。

2. 安裝程式會先對您的網路環境進行分析，在分析過您的網路之後，請按「下一步」按

鈕，繼續執行安裝程式。

3. 安裝程式會搜尋在相同區域網路上的VIVOTEK影音解碼器、影音伺服器或者網路攝影

機。

4. 主安裝程式視窗會在短暫搜尋後彈出。在與攝影機標籤上所列者一致、或與包裝盒標

籤上序號一致的MAC位址上按兩下，以開啟網路攝影機的瀏覽器會話視窗。

分配IP位址

有關進一步的設定，請參閱軟體CD上的使用手冊。

準備使用

1. 會出現如下圖所示的網路攝影機瀏覽器會話視窗。

2. 您應該可以從您的攝影機看到現場影像。您也可以從軟體光碟中，將32個頻道的錄影

軟體，安裝在由多部攝影機組成的部署環境中。若想瞭解其安裝細節，請參考其相關

文件。

TC-18

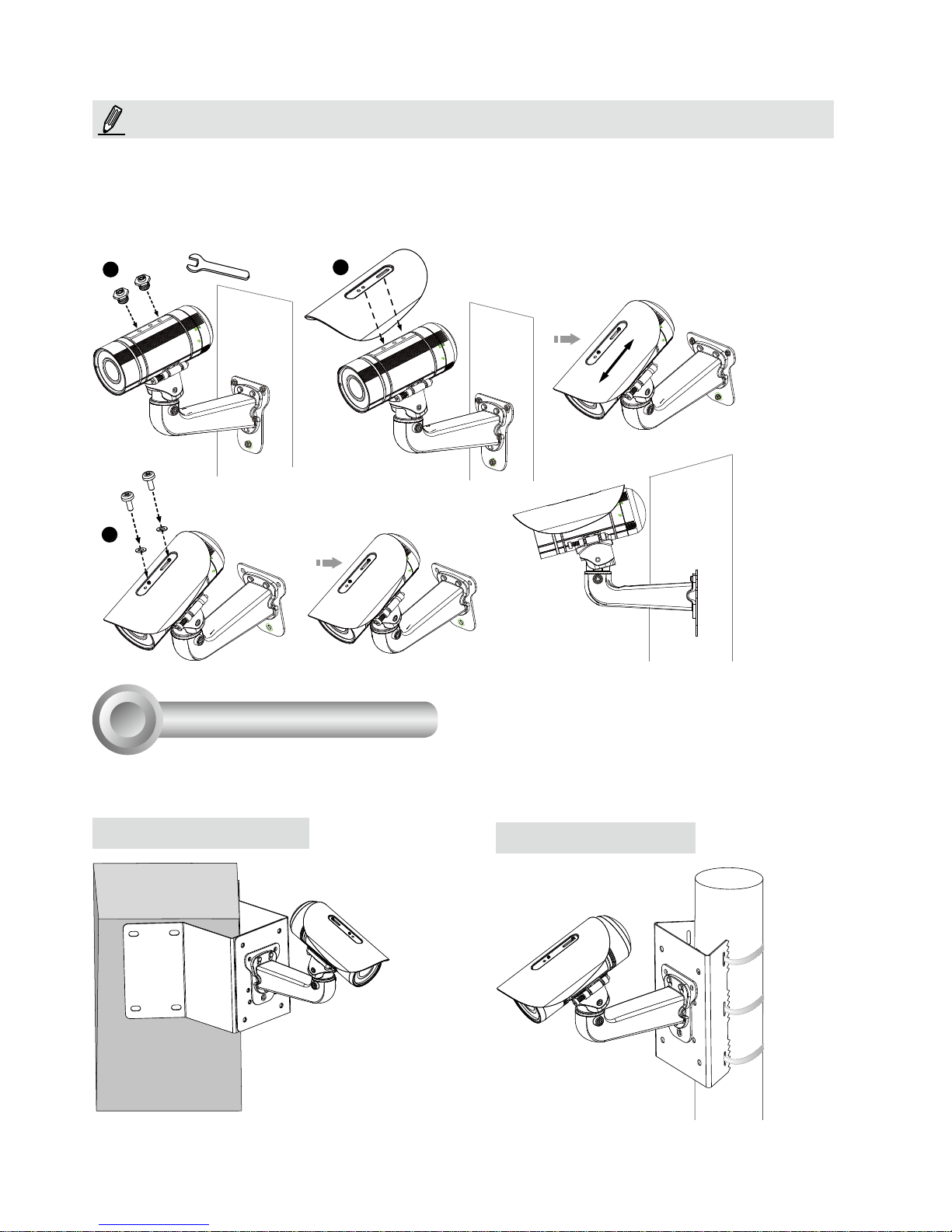

如果要在室外環境使用隨附的遮陽罩，請遵照下列步驟進行安裝：

1. 鎖緊所附的兩顆六角螺母。

2. 將隨附的遮陽罩裝至「網路攝影機」上，然後推移至所要的位置。

3. 以隨附的兩顆螺絲固定遮陽罩。

VIVOTEK也為下列圖中的各式應用提供配件。請至VIVOTEK官方網站，以獲取更多購買

訊息。

配件

角落式安裝支架圓柱式安裝支架

注意事項：
