Vivotek FD8164 Manual de usuario

Italiano

•

Türkçe

•

Svenska

Avvertenza prima dell’installazione / Kurulum Öncesi Uyarılar / Varning innan

installation

Spegnere immediatamente la videocamera

di rete se questa presenta fumo o un

odore insolito.

Ağ Kamerasından duman çıktığı görülür

veya normal olmayan bir koku duyulursa

Ağ Kamerasının elektrik bağlantısını kesin.

Stäng av strömmen till nätverkskameran

om det skulle ryka om den eller lukta

konstigt.

Tenere la telecamera di rete lontana

dall'acqua. Spegnere immediatamente la

telecamera di rete se si bagna.

Network Kamerayı sudan uzak tutun.

Network Kamera ıslanırsa hemen kapatın.

Håll nätverkskameran avskiljd från vatten.

Stäng omedelbart av strömmen om

nätverkskameran är våt.

Non collocare la telecamera di rete vicino

a sorgenti di calore come televisori o

forni.

Network Kamerayı televizyon ya da

fırın gibi ısı kaynaklarının çevresine

yerleştirmeyin.

Placera inte nätverkskameran nära

värmekällor såsom tv eller ugn.

Consultare il manuale dell’utente per le

temperature di esercizio.

Çalıştırma sıcaklığı için kullanım

kılavuzuna başvurun.

Se din användarmanual för drifttemperatur.

Tenere la telecamera di rete lontana dalla

luce diretta del sole.

Network Kamerayı doğrudan güneş ışığına

maruz bırakmayın.

Håll nätverkskameran avskiljd från direkt

solljus.

Non collocare la telecamera di rete in

luoghi soggetti ad alta umidità.

Network Kamerayı yüksek neme sahip

ortamlara yerleştirmeyin.

Placera inte nätverkskameran i

omgivningar med hög luftfuktighet.

1Verifi care il contenuto della confezione / Ambalajın İçindekileri Kontrol

Edin / Paketinnehåll

Drill hole

Cable hole

Prendere nota dell'indirizzo

MAC prima di installare la

videocamera.

Kamerayı monte etmeden önce

MAC adresini not edin.

Håll MAC-adressen i minnet

innan du monterar kameran.

0002D10766AD

FD8164

Italiano

•

Türkçe

•

Svenska

2Descrizione caratteristiche fi siche / Fiziksel Tanım / Fysisk beskrivning

Obiettivo

Mercek

Lins

LED IR (8 unità, 15m di distanza)

Kızıl ötesi LED’ler

(8 birim, mesafe 15m)

Infraröda lysdioder

(8 enheter, avstånd

15m)

Pulsante Reset

Sıfırlama düğmesi

Återställningsknapp LED di stato

Durum LED'i

Statuslysdiod

Sensore luminoso

Işık sensörü

Ljussensor

Slot scheda MicroSD/SDHC

MicroSD/SDHC Kart Yuvası

Fack för SD/SDHC minneskort

Cover nera

Siyah Kapak

Svart kåpa

Spina RJ45

RJ45 Fiş

RJ45-kontakt

Clip per il cavo

Kablo tutucu

Kabelklämma

Contatti microfono

Mikrofon temas

noktaları

Mikrofonkontakter

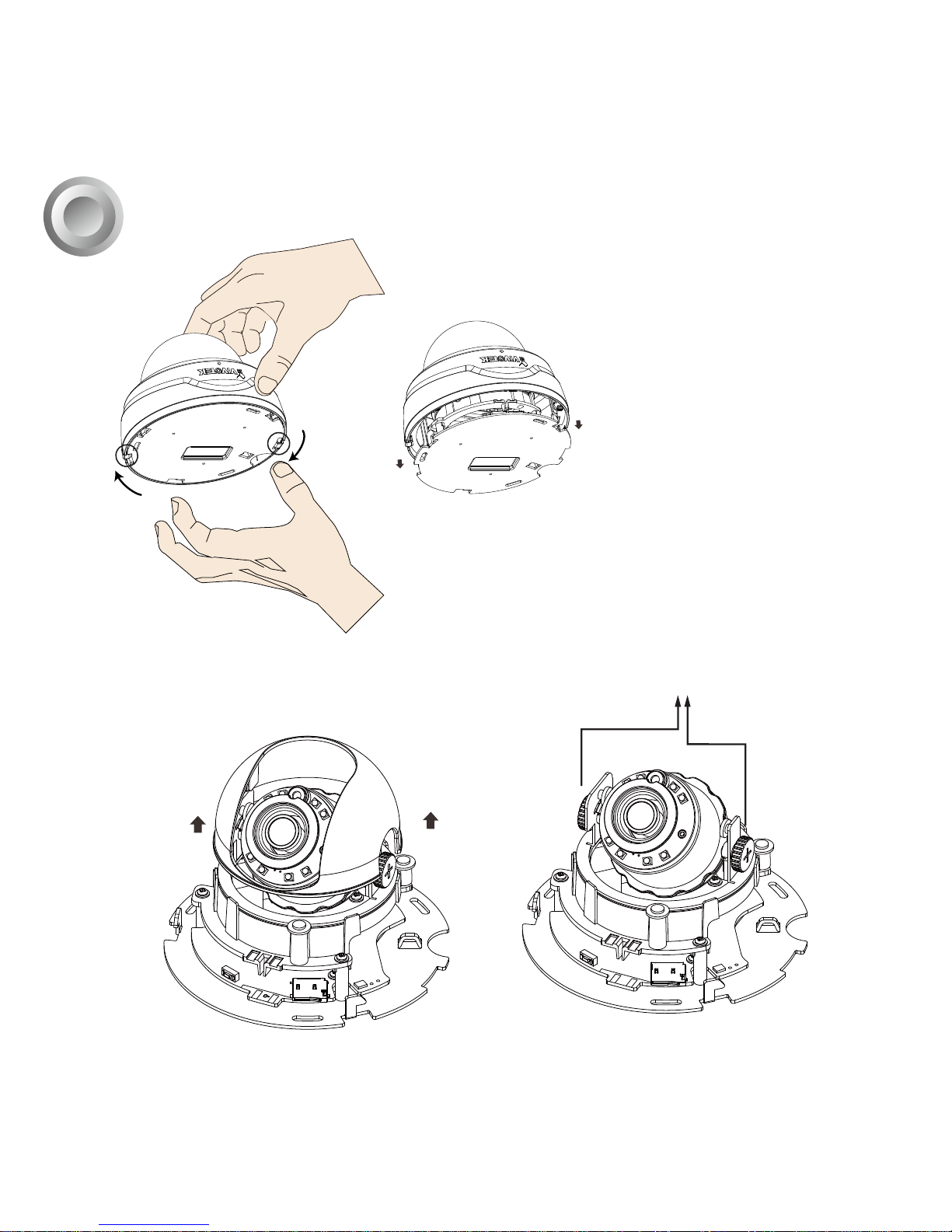

3Installazione hardware / Donanım Montajı / Installation av hårdvara

Vite di regolazione inclinazione

Ayarlama Vidasını eğin

Vrid justerskruven

2. Poi rimuovere la copertura nera come mostrato di seguito.

Bunu yaptıktan sonra, aşağıda gösterildiğini gibi siyah kubbeyi çıkarın.

Ta därefter av det svarta locket som visas nedan.

1. Rimuovere il coperchio a

cupola.

Kubbe kapağını çıkarın.

Avlägsna kupolskyddet.

Italiano

•

Türkçe

•

Svenska

1. Incollare gli autoadesivi di allineamento sul soffitto/muro.

Hizalama etiketini tavana/duvara yapıştırın.

Fäst borrmallen i taket/på väggen.

2. Praticare 3 fori pilota nel soffitto/parete.

Tavana/Duvara 3 tane pilot delik açın.

Borra 3 styrhål i taket/väggen.

3. Se si vuole far passare il cavo attraverso il soffitto/parete, praticare un foro per

il cavo A, come mostrato nella foto qui sopra.

Kabloyu tavan/duvar içinden geçirmek isterseniz, yukarıdaki resimde gösterildiği gibi bir kablo deliği A

açın.

Om du vill föra in kabeln genom innertaket/väggen, borrar du ett kabelhål A så som visas på bilden

ovan.

4. Inserire le ancore di plastica (fornite) nei fori usando un martello.

Kamerayla birlikte sağlanan plastik dübelleri deliklere çekiçle çakın.

Hamra fast de medföljande plastankarna i hålen.

5. Fissare la telecamera utilizzando le viti in dotazione.

Sağlanan vidaları kullanarak kamerayı sabitleyin.

Säkra kameran med de medföljande skruvarna.

Tavana montaj

Takmontering

Duvara montaj

Väggmonterin

Montaggio a

soffitto

Montaggio a

parete

5Assegnazione dell’indirizzo IP / IP Adresini Atama / Tilldela IP-adress

2. Il programma cercherà i ricevitori video, i server video o le videocamere di rete VIVOTEK sulla stessa LAN.

Program, aynı LAN üzerindeki VIVOTEK Video Alıcılarını, Video Sunucularını ya da Ağ Kameralarını arar.

Programmet kommer att söka efter VIVOTEK videomottagare, videoservrar eller nätverkskameror på

samma LAN.

3. Fare doppio clic sull'indirizzo MAC della telecamera per aprire una sessione di gestione del browser

con la telecamera.

Kamerayla bir tarayıcı yönetim oturumu açmak için kameranın MAC adresine çift tıklayın.

Dubbelklicka på kamerans MAC-adress för att öppna en session för webbläsaradministration med

kameran.

6La videocamera è pronta all'uso / Kullanıma Hazır / Klar att använda

1. Installare "Installation Wizard 2" (Installazione guidata 2).

“Installation Wizard 2” yazılımını kurun.

Installera “Installationsguide 2”.

Italiano

•

Türkçe

•

Svenska

7Regolazione delle Lenti / Merceğin Ayarlanması / Justera linsen

Regolare l'obiettivo della fotocamera per l'angolo di visualizzazione desiderato:

Kamera lensini istenen izleme açısına ayarlayın:

Justera kameralinsen till önskad visningsvinkel:

1. Allentare le viti di regolazione dell'inclinazione su entrambi i lati.

Her iki taraftaki ayarlama vidalarını gevşetin.

Lossa lutningsjusteringsskruvarna på båda sidorna.

2. Ruotare l'obiettivo verso la direzione desiderata.

Lens modüllerini, tercih ettiğiniz yöne doğru döndürün.

Vrider linsmodulerna i den riktning du önskar.

3. Stringere le viti di regolazione.

Ayarlama vidalarını sıkın.

Spänn justerskruvarna.

Movimento

verticale 350°

Sağa Sola Çevirme 350°

350° panorering

Rotazione 350°

Dönüş 350°

350° vridning

Movimento

orizzontale 60°

Eğim 60°

60° lutning

Loosen Tighten

8Messa a punto / Tamamlama / Slutförande

1. Fissare il coperchio nero.

Siyah kapağı takın.

Montera den svarta luckan.

2. Quando si passa il cavo dal lato, rimuovere la piastra laterale di plastica B.

Kabloyu yandan geçirirseniz plastik taraf plakasını B çıkarın.

Om du matar in kabeln från sidan ska du ta bort sidplattan i plast (B).

3. Fissare il coperchio a cupola allineando il coperchio laterale con il ritaglio di mezzaluna.

Kubbe kapağını, yan kapağı yarım ay şeklindeki oyukla hizalayarak takın.

Montera kupolskyddet genom att rikta in sidolocket mot den den utskjutande halvmåniga formen.

Coperchio

laterale

Yan kapak

Sidolock
