Vivotek FD8154 Manual de usuario

1.3MP • 3-Axis

All specications are subject to change without notice.

P/N:625025100G Rev. 1.0

Quick Installation Guide

FD8154

Fixed Dome

Network Camera

VIVOTEK INC.

6F, No.192, Lien-Cheng Rd., Chung-Ho, New Taipei City, 235, Taiwan, R.O.C.

|T:+886-2-82455282|F:+886-2-82455532|E:[email protected]

VIVOTEK USA, INC.

2050 Ringwood Avenue, San Jose, CA 95131

|T: 408-773-8686|F: 408-773-8298|E: [email protected]

VIVOTEK Netherlands B.V.

Busplein 36, 1315KV, Almere, The Netherlands

|T:+31 (0)36 5389 149|F:+31 (0)36 5389 111|E:[email protected]

English 繁中日本語 Español Português

簡中 Français Deutsch Italiano Türkçe Polski Русский Česky Svenska

Dansk

Nederlands

Indonesia

English

•

Deutsch

•

Nederlands

Warning Before Installation / Warnung vor der Installation / Waarschuwing

voor installatie

Power off the Network Camera as soon as

smoke or unusual odors are detected.

Netzwerkkamera bei Rauchentwicklung

oder ungewöhnlichem Geruch sofort

abschalten.

Schakel de Netwerk Camera uit zodra u

rook of ongebruikelijke geuren waarneemt.

Keep the Network Camera away from

water. If the Network Camera becomes

wet, power off immediately.

Halten Sie die Netzwerkkamera von

Wasser und sonstiger Feuchtigkeit fern.

Falls die Netzwerkkamera nass oder

feucht geworden sein sollte, schalten Sie

sie sofort aus.

Houd de Netwerk Camera uit de buurt

van water. Schakel de Netwerk Camera

onmiddellijk uit als deze nat wordt.

Do not place the Network Camera around

heat sources, such as a television or oven.

Stellen Sie die Netzwerkkamera nicht

in der Nähe von Wärmequellen (z. B.

Fernsehgeräte, Heizgeräte, etc.) auf.

Plaats de Netwerk Camera niet in de buurt

van warmtebronnen zoals een tv of oven.

Refer to your user's manual for the

operating temperature.

Hinweise zur Betriebstemperatur siehe

Benutzeranleitung.

Zie de gebruikershandleiding voor de

gebruikstemperatuur.

Keep the Network Camera away from

direct sunlight.

Setzen Sie die Netzwerkkamera keiner

direkten Sonneneinstrahlung aus.

Plaats de Netwerk Camera niet in direct

zonlicht.

Do not place the Network Camera in high

humidity environments.

Stellen Sie die Netzwerkkamera nicht in

feuchter Umgebung auf.

Plaats de Netwerk Camera niet in vochtige

omgevingen.

1Package Contents / Packungsinhalt kontrollieren / Inhoud van de

verpakking

Record the MAC address before

installing the camera.

Notieren Sie sich die MAC-Adresse,

bevor Sie die Kamera installieren.

Neem het MAC-adres op voordat u

de camera installeert.

0002D10766AD

FD8154

English

•

Deutsch

•

Nederlands

2Physical Description / Beschreibung der Teile / Afmetingen

Lens

Linse

Lens

IR LEDs (8 units, distance 15m)

IR LED (8 Stück,

Entfernung 15 m)

IR-LED (8

eenheden, afstand

15m)

Reset Button

Rückstellungsschalter

Resetknop

Status LED

Light Sensor

Lichtsensor

MicroSD/SDHC Card Slot

MicroSD/SDHC

Kartensteckplatz

MicroSD/SDHC-kaartsleuf

Black Cover

Schwarze Abdeckung

Zwarte behuizing

RJ45 Plug

RJ45-Stecker

RJ45-plug

Cable clip

Kabelklemme

Kabelklem

Microphone contacts

Mikrofonkontakte

Microfooncontactpunt

3Hardware Installation / Hardwareinstallation / Hardware installeren

Tilt Adjustment Screw

Neigungseinstellschraube

Bevestigingschroef

2. Then remove the black cover as shown below.

Entfernen Sie anschließend die schwarze Abdeckung wie unten gezeigt.

Verwijder vervolgens de zwarte behuizing zoals hieronder is aangegeven.

1. Remove the dome cover.

Entfernen Sie das Kuppelgehäuse.

Verwijder de koepel.

English

•

Deutsch

•

Nederlands

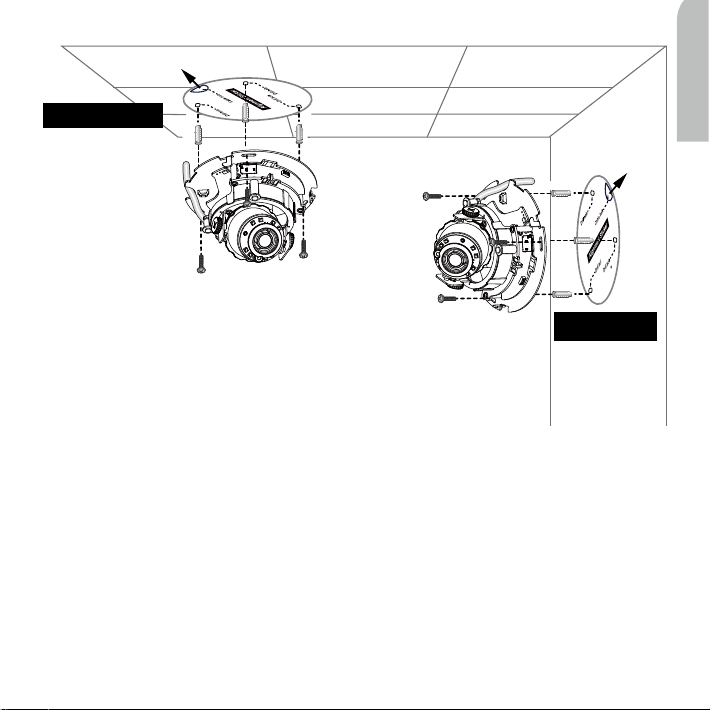

1. Attach the alignment sticker to the ceilling/wall.

Bringen Sie den Aufkleber an der Decke/Wand an.

Bevestig de bijgesloten uitlijnsticker op het plafond/wand.

2. Drill three pilot holes into the ceilling/wall.

Bohren Sie 3 Löcher in die Decke/Wand.

Boor 3 voorboorgaten in het plafond/muur.

3. If you want to feed the cable through the ceiling/wall, drill a cable hole A as

shown in the above picture.

Wenn Sie das Kabel durch die Decke/Wand führen möchten, bohren Sie ein Loch A für das Kabel

wie oben abgebildet.

De Netwerk Camera kan worden gemonteerd met de kabel door het plafond/wand of met de kabel

aan de zijkant. Als u de kabel door het plafond of muur wilt leggen, boort u een kabelgat A, zoals is

aangegeven in bovenstaande afbeelding.

4. Hammer the supplied plastic anchors into the holes.

Hämmern Sie die beiden mitgelieferten Kunststoffverankerungen in die Bohrungen ein.

Timmer vervolgens de bijgesloten plastic pluggen in de gaten.

5. Secure the camera using the supplied screws.

Schrauben Sie die Kamera mit den mitgelieferten Schrauben fest.

Bevestig de camera met de bijgesloten schroeven.

Deckenbefestigung

Plafondmontage

Wandbefestigung

Wandmontage

Ceiling Mount

Wall Mount

5Assigning an IP Address / IP-Adresse zuweisen / Een ip-adres toekennen

1. Install the "Installation Wizard 2."

Installieren Sie den “Installationsassistenten 2”.

Installeer de “Installatiewizard 2.” vanaf de map Software Utility op de software-cd.

2. The program will search for VIVOTEK Video Receivers, Video Servers or Network Cameras on the

same LAN.

Das Programm sucht nach VIVOTEK Videoempfängern, Videoservern oder Netzwerkkameras in

demselben LAN.

Het programma zoekt videoreceivers, videoservers en Netwerk Camera's van VIVOTEK op hetzelfde

lan.

3. Double-click on the camera's MAC address to open a browser management session with the camera.

Klicken Sie doppelt auf die MAC-Adresse, um eine Verwaltungssitzung mit der Netzwerkkamera im

Browser zu öffnen.

Dubbelklik op het MAC-adres van de camera om een browserbeheersessie met de camera te openen.

6Ready to Use / Betriebsfertig / Klaar voor gebruik

English

•

Deutsch

•

Nederlands

7Adjusting the Lens / Objektiv einstellen / De lens afstellen

Adjust the camera lens to the desired viewing angle:

Drehen Sie das Kameraobjektiv in den gewünschten Sichtwinkel:

Stel de cameralens af op de gewenste kijkhoek:

1. Loosen the tilt adjustment screws on both sides

Lösen Sie die Neigungseinstellschrauben an beiden Seiten.

Maak de schroeven voor de kantelaanpassing los aan beide zijden.

2. Turns the lens modules toward the direction you prefer.

Drehen Sie die Objektivmodule in die gewünschte Richtung.

Draai de lensmodule in de gewenste richting.

3. Tighten the adjustment screws.

Ziehen Sie die Einstellschrauben fest.

Draai de bevestigingschroeven vast.

Pan 350°

Schwenken 350°

Pannen 350° Rotate 350°

Drehen 350°

Draaien 350°

Tilt: 60°

Neigen 60°

Kantelen 60°

Loosen Tighten

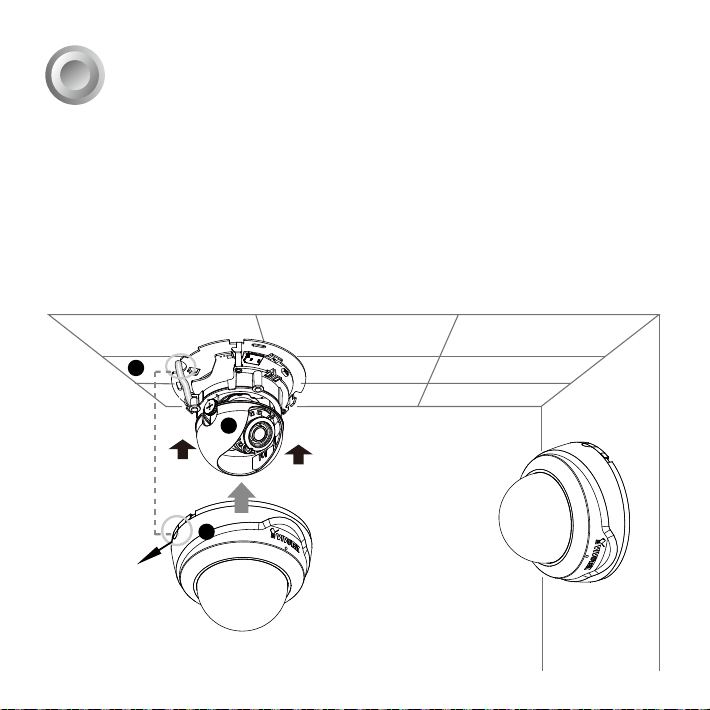

8Completion / Abschluss / Voltooien

1. Attach the black cover.

Befestigen Sie die schwarze Abdeckung.

Bestig de zwarte behuizing.

2. If you feed the cable from the side, remove the plastic side plate B.

Wenn Sie das Kabel von der Seite her verlegen, entfernen Sie die Plastikseite Platte B.

Als u de kabel vanaf de zijkant legt, verwijdert u aan de zijkant de plastic plaat B.

3. Attach the dome cover by aligning the side lid with the crescent cutout.

Richten Sie dazu den seitlichen Deckel am halbkreisförmigen Ausschnitt aus.

Bevestig de koepelvormige behuizing door het uitstekend deel aan de zijkant op de gebogen

uitsnede te richten.

Side lid

Seitlicher

Deckel

Uitstekend

deel
