CAMSETW2 1 VELLEMAN

CAMSETW2 – 4-CHANNEL B/W WIRELESS SECURITY SYSTEM

1. Introduction

Thank you for buying the CAMSETW2! Please read the manual thoroughly before bringing this device into service.

Make sure that the device was not damaged in transit. If the device is damaged, you should contact your dealer.

Verify if you have received all components:

• a camera (transmitter) with its 12V AC adapter

• a 5" B/W monitor (receiver) with its 12.5V AC adapter

• a mounting bracket (to be used for the transmitter only)

• a manual

2. Safety Warnings

• Keep the device away fromrain or moisture.

• Do not insert any object into the device through a ventilation hole or other opening.

• Do not open the housing of any of the 2 units. Have a qualified person maintain or repair the system.

• Keep the system (adapters and wiring as well) out of reach of babies and children.

• The antennas on transmitter and receiver have a rotation range of 270°. Do not force them when you feel you've

reached the end of the range, as you may permanently damage the system in doing so.

• Disconnect the adapters from the sockets when the system is not in use.

• Make sure the device andadapters are sufficiently ventilated.

• Keep the transmitter out of direct sunlight.

• Keep the system away from heat sources to preventoverheating.

• Use only the provided adapters. If they need to be replaced, contact your dealer.

• The adapters are not interchangeable: use the 12V AC adapter only for the camera and the 13.5V AC adapter only

for the monitor.

• Only connect theadapters to the mains (220-240Vac).

• User modifications to the system automatically void the warranty.

• Keep in mind that other 2.4GHz devices could receive signals from your system. Conversations in a room near the

transmitter may be broadcast. Turn the transmitter off for privacy purposes when you don't need it.

3. Connections and Controls

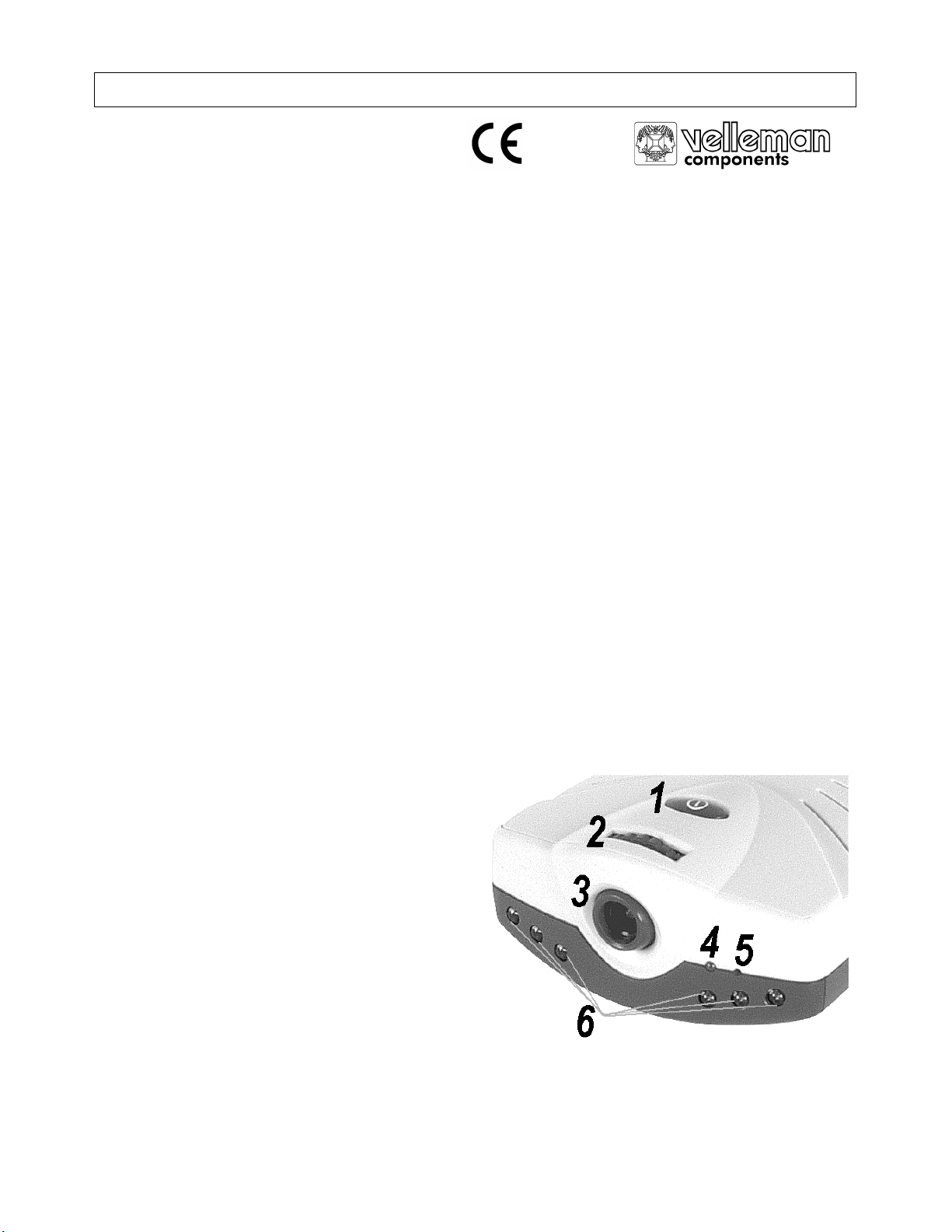

a. Camera (transmitter)

1. power switch (on/off)

2. lens adjustment for focus control

3. camera lens

4. power LED:lights up when the camera is operational.

5. microphone

6. night vision LEDs: allow the transmitter to see a

distance of up to 3ft in the dark (in which casethe

image on the receiver may bea bit 'snowy')

At the back of the camera, there's a connection for the 12V adapter and a channel selection switch.

The camera is equipped with a 360° rotating base for easy installation.

CAMSETW2 2 VELLEMAN

b. Monitor (receiver)

Front:

1. power switch (on/off) + LED

2. volume control

3. channel 1 selection button + LED

4. channel 2 selection button + LED

5. channel 3 selection button + LED

6. channel 4 selection button + LED

Rear:

1. 13.5V adapter jack

2. wire/wireless selection switch

3. video input jack

4. audio input jack

5. video output jack

6. audio output jack

7. V-hold control

8. contrast control

9. brightness control

4. Set-up and Operation

a. Wireless Operation

1. Connect the 12V adapter to the camera, and the 13.5V adapter to the monitor. Plug both adapters into the mains.

2. Switch on the camera and the monitor ; their respective LEDs should light up.

3. Set the selection switch at the back of the monitor (rear figure #2) to 'wireless'.

4. Position the transmitter and receiver where you want to have them and rotate the antennas so that the front sides

of the antennas (the sides without screws and thumb recess) face each other.

5. Select the same channel with the channel selector atthe back of the camera and the channel selection buttons on

the front of the monitor.Try all 4 channels and select the one that gives you the bestimage and sound quality.

On the one hand, this feature is provided because, for some frequencies, the receiver may suffer from sound or

vision interference caused by other signal producing devices.It allows you to selectan undisturbed channel.

On the other hand, this feature allows you to create a wireless surveillance system, using up to four cameras with

one monitor. The cameras are separately available (order code CAMW2).

6. Adjust monitor volume (front figure #2), V-hold (vertical hold),brightness and contrast (rear figure #7, 8, 9) for

optimal viewing and hearing.

b. Wired Operation

You can also connect a camera to the monitor providing it has RCA video and audio outputs.

1. Connect these outputs to the inputs on the monitor (rear figure #3 and 4).

2. Set the selection switch (rear figure#2) at the back of the monitor to 'wire'. The position of the channel selection

buttons on the front ofthe monitor doesnot matter for wired operation.

3. Adjust monitor volume (front figure #2), V-hold (vertical hold = image stability), brightness and contrast (rear figure

#7, 8, 9) for optimal viewing and hearing.

c. Monitor Outputs

You can connect the monitor to a TV for large screen display or to a VCR for surveillance recording. Connect the

audio/video outputs ofthe monitor (rear figure #5 & 6) to a TV or VCR. Consult your TV or VCR's manual to make the

correctconnections at the receiving end.

CAMSETW2 3 VELLEMAN

d. Wall Mounting

The camera is attached to the mounting bracketwith the

small clamp on the bracket and the screw and washers

(provided).

We suggest you attach bracket and camera (with the

screw) briefly before actually mounting the bracket to

facilitate mounting the camera when the bracketis fastened

to the wall.

The simple clamp + screw fixing method allows for fast and

easy mounting/removal of the camera.

5. Troubleshooting

Problem Cause Solution

Adapter is not plugged into the mains. Plug the adapter into the mains.

Transmitter of receiver isnot switched on. Switch on both units.

Transmitter or receiver

does not function. Wrong adapter is being used. Use the 12V adapter for the transmitter

and the 13.5V adapter for the receiver.

No sound or image. Channel switches are not set to the same

channel. Set transmitter and receiver to the same

channel.

Identify the interference source and turn it

off or remove it from the path between

transmitter and receiver.

Change the channel settings.

Signal interference due to other signal

producing device(s).

Relocate transmitter and/or receiver.

Transmitter and receiver are too far apart. Relocate transmitter and/or receiver.

Disturbed sound or

image.

Antenna position is not correct. Adjust antenna orientation.

6. Technical Specifications

a. Camera

TV system B/W CCIR

Image sensor 1/4" CMOS

Transmitter sensitivity 0dBm

Pixels 320 x 240

Scanning system 2:1 interlace

Resolution 240 TV lines (horizontal)

Electronic shutter 1/50 - 1/6000 sec.

Environment camera for indoor use only

Night vision 1m (6 IR LEDs)

Minimum illumination 2 lux

Microphone sensitivity 1 to 2meters

Power supply DC 12V / 300mA

(adapter included)

b. Monitor

Picture tube 5" B/W CRT

Receiver sensitivity -25 ~ -90dBm

Maximum audio output 600mW

Output at 10% THD 500mW

Resolution at centre 250 lines (vertical)

300 lines (horizontal)

Maximum luminance 100cd/m²

Power supply DC 13.5V / 1200mA

(adapter included)

The information in this manual is subject to change without prior notice.

CAMSETW2 4 VELLEMAN

CAMSETW2 – DRAADLOOS 4-KANAALS Z/W BEVEILIGINGSSYSTEEM

1. Inleiding

Dank u voor uw aankoop! Lees dezehandleiding grondig voor u het toestel in gebruik neemt. Ga na of het toestel

niet werd beschadigd tijdens het transport. Is dit wel het geval, raadpleeg uw dealer.

Ga eerst na of u over alle nodige onderdelen beschikt:

• een camera (zender) met 12V AC adapter

• een 5" Z/W monitor (ontvanger) met 12.5V AC adapter

• een montagebeugel (enkel te gebruiken voor de zender)

• een handleiding

2. Veiligheidsrichtlijnen

• Stel het toestel niet bloot aan regen of vochtigheid.

• Steek geen voorwerpen in de toestellen door een ventilatie- of andere opening.

• Open de behuizing van de 2 toestellen niet. Laat een geschoolde persoon het systeem onderhouden en herstellen.

• Hou het systeem (ook adapters en bedrading) buiten het bereik van baby's en kinderen.

• De antennes op zender en ontvanger hebben een draaibereik van 270°. Forceer ze niet als u voelt dat u op het

einde van het bereik bent. Alsu dat wel doet kunt u hetsysteem blijvend beschadigen.

• Haal de adapters uit het stopcontactals u het systeem niet gebruikt.

• Zorg ervoor dat de toestellen en adapters voldoende kunnen verluchten.

• Plaats de zender niet in direct zonlicht.

• Installeer het systeem niet in de buurt van warmtebronnen om oververhitting te voorkomen.

• Gebruik enkel de meegeleverde adapters. Als ze moeten vervangen worden, contacteer uw verdeler.

• De adapters zijn niet onderling verwisselbaar: gebruik de 12V AC adapter enkel voor de camera en de 13.5V AC

adapter enkel voor de monitor.

• Sluit de adapters enkel aan op een 220-240VAC lichtnet.

• Bij aanpassingen aan het systeem door de gebruiker vervalt de garantie onmiddellijk.

• Ook andere 2.4GHz-toestellen kunnen signalen van uw systeem ontvangen! Gesprekken in een kamer vlakbij de

zender worden soms ook uitgezonden. Om uw privacy te vrijwaren zet u best de zender uit als u die niet nodig heeft.

3. Aansluitingen en bedieningsknoppen

a. Camera (zender) (zie figuur blz. 1)

1. on/off schakelaar

2. lensregeling voor scherpstelling

3. cameralens

4. stroomLED: licht op wanneer de camera in werking is.

5. microfoon

6. LEDs voor nachtzicht: laten de zender toe tot 1m ver te zien in het donker (op het beeld van de ontvanger kan

een beetje 'sneeuw' zitten)

Achteraan de camera ziter een aansluiting voor de 12V adapter en een kanaalkeuzeschakelaar.

De camera is uitgerust met een 360° draaibare voet voor gemakkelijke plaatsing.

CAMSETW2 5 VELLEMAN

b. Monitor (ontvanger)

Voorzijde (zie figuur blz. 2):

1. on/off schakelaar + LED

2. volumeregeling

3. keuzeknop kanaal 1 + LED

4. keuzeknop kanaal 2 + LED

5. keuzeknop kanaal 3 + LED

6. keuzeknop kanaal 4 + LED

Achterzijde (zie figuur blz. 2):

1. aansluiting voor de 13.5Vadapter

2. keuzeknop 'wire / wireless' (via kabel / draadloos)

3. video-ingang

4. audio-ingang

5. video-uitgang

6. audio-uitgang

7. V-hold regeling

8. contrastregeling

9. regeling helderheid (brightness)

4. Opstelling en bediening

a. Draadloos

1. Sluit de 12V adapter aan op de camera, de 13.5V adapter op de monitor en beide adapters op het lichtnet.

2. Zet de camera en de monitor aan ; hun respectievelijke LEDs zouden moeten oplichten.

3. Zet de keuzeschakelaar achteraan de monitor (figuur achterzijde #2) op 'wireless' (draadloos).

4. Plaats zender en ontvanger waar u ze hebben wil en draai de antennes zodanig dat de voorzijde van de antennes

(de zijde zonder schroeven en duimuitsparing) naar elkaar gericht staan.

5. Zet de kanaalkeuzeschakelaars achteraan de camera en vooraan de monitor op hetzelfde kanaal. Probeer de 4

kanalen en kies dat kanaal dat u het beste beeld en geluid geeft.

Enerzijds is deze mogelijkheid voorzien omdat, voor sommige frequenties, beeld en geluid kunnen worden

gestoord door andere toestellen die signalen produceren. Het laat u toe een kanaal zonder storing te kiezen.

Anderzijds laat deze mogelijkheid u toe een draadloos beveiligingssysteem op te zetten, waarbij u tot 4 camera's

voor 1 monitor kunt gebruiken. De camera's zijn afzonderlijk verkrijgbaar (bestelcode CAMW2).

6. Regel op de monitor het volume (figuur voorzijde #2), de V-hold (verticale hold = beeldstabiliteit), de helderheid

(brightness) en het contrast (figuur achterzijde #7, 8, 9) voor optimaal beeld en geluid.

b. Via kabel

U kunt ook een camera met RCA video- en audio-uitgangen op de monitor aansluiten.

1. Sluit deze uitgangen aan op de ingangen ven de monitor (figuur achterzijde#3 en 4).

2. Zet de keuzeschakelaar achteraan de monitor (figuur achterzijde #2) op 'wire' (signaal via kabel).

Welk kanaal vooraan opde monitor ingeschakeld staat doet er niet toe voor weergave via een kabel.

3. Regel op de monitor het volume (figuur voorzijde #2), de V-hold (verticale hold = beeldstabiliteit), de helderheid

(brightness) en het contrast (figuur achterzijde #7, 8, 9) voor optimaal beeld en geluid.

c. Monitoruitgangen

U kunt de monitor aansluiten op een TV voor een groot beeld, of op een videorecorder om de beelden op te nemen.

Sluit de video- en audio-uitgangen van de monitor (figuur achterzijde #5 & 6) aan op een TV of videorecorder.

Raadpleeg de handleiding van uw TVof videorecorder voor de juiste aansluitingen aan de ontvangende kant.

CAMSETW2 6 VELLEMAN

d. Montage tegen de muur (zie figuur blz. 3)

De camera wordt vastgemaakt op de montagebeugel via het klemmetje op de beugel en de meegeleverde schroef

en borgringen.

U kunt misschien best beugel en camera even kortstondig aan elkaar hangen (met de schroef) voor u de beugel

tegen de muur bevestigt ; dit vergemakkelijkt de montage van de camera wanneer de beugel vastzit aan de muur.

De eenvoudige klem + schroefbevestiging laat u toe vlug en gemakkelijk de camera te plaatsen of verwijderen.

5. Problemen en oplossingen

Probleem Oorzaak Oplossing

Adapter zit nietin het stopcontact. Steek de adapter in het stopcontact.

Zender of ontvanger staat niet aan. Zet beide toestellen aan.

Zender of ontvanger

werktniet. Een verkeerde adapter is aangesloten. Gebruik de 12V adapter voor de zender en

de 13.5V adapter voor de ontvanger.

Geen beeld of klank. Kanaalkeuzeschakelaars staan niet op

hetzelfde kanaal Zet de schakelaars van zender en

ontvanger op hetzelfde kanaal.

Spoor het storende toestel op en zet het af

of verwijder het uit de baan tussen zender

en ontvanger.

Verander de kanaalinstellingen.

Storing van het signaal door andere

toestellen die signalen produceren.

Verplaats de zender en/ofontvanger.

Zender en ontvanger staan te ver uiteen. Verplaats de zender en/ofontvanger.

Storing op beeld of

klank.

Positie van de antennes is niet correct. Regel de positievan de antennes.

6. Technische specificaties

a. Camera

Tv-systeem Z/W CCIR

Beeldsensor 1/4" CMOS

Gevoeligheid zender 0dBm

Pixels 320 x 240

Scanningsysteem 2:1 interlace

Resolutie 240 tv-lijnen (horizontaal)

Elektronische sluiter 1/50 - 1/6000 sec.

Omgeving camera enkel geschikt voor

gebruik binnenshuis

Nachtzicht 1m (6 IR LEDs)

Min. Verlichting 2 lux

Gevoeligheid microfoon 1 à 2m

Voeding DC 12V / 300mA

(adapter meegeleverd)

b. Monitor

Beeldbuis 5" Z/W kathodestraalbuis

(CRT)

Gevoeligheid ontvanger -25 ~ -90dBm

Maximum audio

uitgangsvermogen 600mW

Uitgang bij 10% THD 500mW

Resolutie in het midden 250 lijnen (horizontaal)

300 lijnen (verticaal)

Max. lichtsterkte 100cd/m²

Voeding DC 13.5V / 1200mA

(adapter meegeleverd)

De informatie in deze handleiding kan te allen tijde worden gewijzigd zonder voorafgaande kennisgeving.

CAMSETW2 7 VELLEMAN

CAMSETW2 – SYSTÈME DE SÉCURITÉ N/B SANS FIL À 4 CANAUX

1. Introduction

Nous vous remercionsde votre achat ! Lisez le présent manuel attentivement avant la mise en service de l'appareil.

Vérifiez l’état de l’appareil. Consultez votre revendeur si l’appareil a été endommagé pendant le transport.

Vérifiez si vous avez toutes les pièces requises:

• une caméra (émetteur) avec adaptateur 12V CA

• un moniteur 5" N/B (récepteur) avec adaptateur 12.5V CA

• un étrier de montage (uniquement pour l'émetteur)

• la notice

2. Directives de sécurité

• Gardez l'appareil à l'abri de pluie ou d'humidité.

• N'insérez pas d'objets dan les appareils par des trous de ventilation ou autres.

• N'ouvrez pas le logement des 2 appareils. Une personne qualifiée doit maintenir et réparer le système.

• Gardez le système (également adaptateurs et cordes) hors de la portée de bébés et d'enfants.

• Les antennes sur émetteur et récepteur ont un champ rotatif de 270°. Ne les forcez pas quand vous sentez que

vous êtes arrivésà la fin du champ. Sivous persistez tout de même, vous pouvez endommager le système.

• Retirez les adaptateurs des prises de courant quand vous n'êtes pas en train d'utiliser le système.

• Veillez à ce que les appareils et les adaptateurs sont suffisamment ventilés.

• Gardez l'émetteur à l'abri de lumière solaire directe.

• Installez le système bien à l'écart de sources de chaleur afin d'éviter la surchauffe.

• Utilisez uniquement les adaptateurs fournis. S'ils doivent être remplacés, contactez votre revendeur.

• Les adaptateurs ne sont pas interchangeables: utilisez l'adaptateur 12V CA uniquement pour la caméra et

l'adaptateur 13.5V CA uniquement pour le moniteur.

• Branchez les adaptateurs uniquement sur un réseau électrique de 220-240V CA.

• Des modifications au système par l'utilisateur annulent d'office la garantie.

• D'autres appareils 2.4GHz peuvent également capter les signaux de votre système! Des conversations dans une

chambre près de l'émetteur peuvent être diffusés. Afin de garantir l'intimité de votre vie privée, vous faites mieux

d'éteindre l'émetteur quand vous n'en avez pas besoin.

3. Connexions et commandes

a. Caméra (émetteur) (voir figure p.1)

1. interrupteur On/off

2. réglage de la lentille pour focalisation

3. lentille de caméra

4. LED de puissance: s'allume quand la caméra est opérationnelle.

5. microphone

6. LEDs pour vision nocturne: permettentà l'émetteur de voir jusque 1m dans le noir (l'image du récepteur peut

souffrir d'un peu de 'neige')

À l'arrière de la caméra se trouve une connexion pour adaptateur 12Vet un sélecteur de canal.

La caméra est équipée d'une base tournante 360° pour une installation facile.

CAMSETW2 8 VELLEMAN

b. Moniteur (récepteur)

Face avant (voir figure p.2):

1. interrupteur on/off + LED

2. réglage de volume

3. sélecteur canal 1 + LED

4. sélecteur canal 2 + LED

5. sélecteur canal 3 + LED

6. sélecteur canal 4 + LED

Face arrière (voir figure p.2):

1. connecteur pour l'adaptateur 13.5V

2. sélecteur 'wire /wireless' (avec fil / sans fil)

3. entrée vidéo

4. entrée audio

5. sortie vidéo

6. sortie audio

7. réglage V-hold

8. réglage de contraste

9. réglage de clarté (brightness)

4. Installation et opération

a. Sans fil

1. Connectez l'adaptateur 12V à la caméra, l'adaptateur 13.5V au moniteur et les adaptateurs au réseau électrique.

2. Allumez la caméra et le moniteur ; leurs LEDs respectifs devraient s'allumer.

3. Mettez le sélecteur à l'arrière du moniteur (figure face arrière #2) sur 'wireless' (sans fil).

4. Mettez l'émetteur et le récepteur où vous les voulez et rotez les antennes de manière que la face avant des

antennes (la face sans vis et entaille pour la pouce) sont dirigées l'une vers l'autre.

5. Mettez les sélecteurs de canal à la face arrière de la caméra et à la face avant du moniteur sur le même canal.

Essayez les 4 canaux et sélectionnez celui qui vousdonne la meilleure image et le meilleur son.

D'un côté cette possibilité est prévue parce que,pour certaines fréquences,l'image et le son peuvent être

brouillés par d'autres appareils produisant des signaux. Vous pouvez sélectionner un canal sans brouillage.

De l'autre côté, cette possibilité vous permet de créer un système de surveillance sans fil, vous permettant de

connecter jusque 4 caméras pour un seul moniteur. Les caméras sont disponibles séparément (code de

commande CAMW2).

6. Sur le moniteur, réglez le volume (figure face avant #2), le 'V-hold' ('hold' vertical = stabilité de l'image), la clarté

(brightness) et le contraste (figure face arrière #7, 8, 9) pour image et son optimaux.

b. Avec fil

Vous pouvez également connecter une caméra avec des sorties RCA vidéo et audio au moniteur.

1. Connectez ces sorties aux entrées du moniteur (figure face arrière #3 et 4).

2. Mettez le sélecteur à l'arrière du moniteur (figure face arrière #2) sur 'wire' (signauxpar le câble). Un canal

éventuellement sélectionné à la face avant du moniteur n'importe pas pour une reproduction par le câble.

3. Sur le moniteur, réglez le volume (figure face avant #2), le 'V-hold' ('hold' vertical = stabilité de l'image), la clarté

(brightness) et le contraste (figure face arrière #7, 8, 9) pour image et son optimaux.

CAMSETW2 9 VELLEMAN

c. Sorties du moniteur

Vous pouvez connecter le moniteur sur un téléviseur pour une image large, ou sur un magnétoscope pour

enregistrer lesimages. Connectez lessorties audio et vidéo du moniteur (figureface arrière #5 et6) à un téléviseur

ou un magnétoscope. Consultez la notice de votre télé ou magnétoscope pour établir des connexions correctes.

d. Montage au mur (voir figure p.3)

La caméra est attachée sur l'étrier de montage au moyen du crochet sur l'étrier et le vis + rondelles inclus.

Vous faites mieux de brièvement attacher l'étrier et la caméra (avec le vis) avant de fixer l'étrier au mur ; ceci facilite

le montage de la caméra quand l'étrier est fixé au mur.

La fixation simple par crochet et vis de serrage vous permet d'installer et d'enlever facilement la caméra.

5. Problèmes et solutions

Problème Cause Solution

Adaptateur n'est pas branché au réseau. Branchez l'adaptateur.

Émetteur ou récepteur n'estpas allumé. Allumez les deux appareils

Émetteur ou récepteur

ne marche pas. Un adaptateur incorrect est connecté. Utilisez l'adaptateur 12V pour l'émetteur et

l'adaptateur 13.5Vpour le récepteur.

Pas de son ou image. Sélecteurs de canal ne sont pas mis sur le

même canal. Mettez les sélecteurs de l'émetteur et du

récepteur sur le même canal.

Détectez l'appareil brouillant et éteignez-le

ou enlevez-le du trajet entre émetteur et

récepteur.

Changez de canal.

Brouillage du signal par d'autres appareils

qui produisent des signaux.

Déplacez l'émetteur et/ou le récepteur.

Émetteur et récepteur sont trop éloignés. Déplacez l'émetteur et/ou le récepteur.

Brouillage du son ou

image.

Position des antennes n'est pas correcte. Modifiez la position des antennes.

6. Spécifications techniques

a. Caméra

Système TV CCIR N/B

Capteur d'image CMOS 1/4"

Sensibilité de l'émetteur 0dBm

Pixels 320 x 240

Système de balayage 2:1 interlace

Résolution 240 lignes TV (horizontal)

Obturateur électronique 1/50 - 1/6000 sec.

Environnement caméra uniquement pour

usage à l'intérieur

Visibilité de nuit 1m (6 LEDs IR)

Éclairage min. 2 lux

Sensibilité du microphone1 à 2m

Alimentation CC 12V / 300mA

(adaptateur inclus)

b. Moniteur

Tube-image tube à rayons cathodiques

(CRT) N/B 5"

Sensibilité du récepteur -25 ~ -90dBm

Sortie audio max. 600mW

Sortie à 10% de la

distorsion harmonique

totale (THD) 500mW

Résolution au centre 250 lignes (vertical)

300 lignes (horizontal)

Luminance max. 100cd/m²

Alimentation CC 13.5V / 1200mA

(adaptateur inclus)

Toutes les informations présentées dans ce manuel peuvent être modifiées sans notification préalable.

CAMSETW2 10 VELLEMAN

CAMSETW2 – SISTEMA DE SEGURIDAD INALÁMBRICO B/N DE 4

CANALES

1. Introducción

¡Gracias por haber comprado el CAMSETW2! Lea cuidadosamente las instrucciones del manual antes de montarlo.

Verifique si el aparato ha sufrido algún daño en el transporte antes de la puesta en marcha. Sies el caso, no

conecte el aparato a la red y póngase en contacto con su distribuidor.

Verifique si están incluidas todas las piezas requeridas:

• una cámara (emisor) con adaptador 12V CA

• un monitor 5" B/N (receptor) con adaptador 12.5V CA

• un soporte de montaje (sólo para el emisor)

• el manual del usuario

2. Instrucciones de seguridad

• Mantenga el aparato alejado de la lluvia o la humedad.

• No introduzca objetos por los orificios de ventilación u otros agujeros de los aparatos.

• No abra la caja de los2 aparatos. La instalación y el mantenimiento deben ser realizados por personal

especializado.

• Mantenga el sistema (también adaptadores y cables) fuera del alcance de los bebés y los niños.

• Las antenas del emisor y del receptor tienen un campo giratorio de 270°. No fuércelas si Ud. siente que ha llegado

al final del rango, si no, puede dañar el sistema.

• Desconecte losadaptadores de la red sino usa el sistema.

• Asegúrese de que se ventilen el aparato y los adaptadores suficientemente.

• Mantenga el emisor alejado de la luz del sol directa.

• Instale el sistema alejado de fuentes de calor a fin de evitar el sobrecalentamiento.

• Sólo uselos adaptadores incluidos.Contacte con su distribuidor si necesita reemplazarlos.

• No es posible intercambiar los adaptadores : use el adaptador de 12V CA sólo para la cámara y el adaptador de

13.5V CA sólo para el monitor.

• Sólo conecte los adaptadores a una red eléctrica de 220-240V CA.

• Modificaciones no autorizadas del aparato anulan la garantía completamente.

• ¡No se olvide que otros aparatos de 2.4GHz también pueden recibir las señales de su sistema! Se pueden emitir las

conversaciones en otra habitación cerca del emisor. A fin de garantizar la intimidad del hogar, desactive el emisor si

no lo necesita.

3. Conexiones y mandos

a. Cámara (emisor) (véase figura p.1)

1. interruptor On/Off

2. ajuste de la óptica para control del foco

3. óptica de la cámara

4. LED de potencia : se ilumina si está funcionando la cámara.

5. micrófono

6. LEDs para la visión nocturna: permiten ver hasta 1m en el oscuro (la imagen del receptor puede tener un pocode

'lluvia')

En la parte posterior de la cámara se encuentra una conexión para adaptador de 12V y un selector de canal.

La cámara está equipada de una base giratoria 360° para una fácil instalación.

Tabla de contenidos

Idiomas:

Otros manuales de Sistema de seguridad de Velleman

Velleman

Velleman HAM982K Manual de usuario

Velleman

Velleman CCTVPROMT1 Manual de usuario

Velleman

Velleman CAMSET13 Manual de usuario

Velleman

Velleman CAMSET2 Manual de usuario

Velleman

Velleman CAMSETW14 Manual de usuario

Velleman

Velleman ISPROM1 Manual de usuario

Velleman

Velleman CTC1000SI Manual de usuario

Velleman

Velleman PEM7DW Manual de usuario

Velleman

Velleman CU2101/KIT Manual del operador

Velleman

Velleman CU2101 Manual de usuario

Velleman

Velleman CCTVPROM11 Manual de usuario

Velleman

Velleman CAMZWEXT3N Manual de usuario

Velleman

Velleman HAA80 Manual de usuario

Velleman

Velleman CCTVPROM7 Manual de usuario

Velleman

Velleman High-Q Velleman-kit K3505 Manual de usuario

Velleman

Velleman DWH G955 Manual de servicio

Velleman

Velleman HAM2007 Manual de usuario

Velleman

Velleman PEM7D Manual de usuario

Velleman

Velleman HAM06WS Manual de usuario

Velleman

Velleman AVMOD16N1 Manual de usuario

Velleman

Velleman HAM200 Manual de usuario

Velleman

Velleman CCTVPROM13 Manual de usuario

Velleman

Velleman HAM222 Manual de usuario

Velleman

Velleman HAM104 Manual de usuario

Manuales populares de Sistema de seguridad de otras marcas

Inner Range

Inner Range Concept 2000 Manual de usuario

Climax

Climax Mobile Lite R32 Instrucciones de montaje

CADDX

CADDX NX-6 Manual de usuario

FBII

FBII XL-31 Series Manual de usuario

Johnson Controls

Johnson Controls PENN Connected PC10 Manual de usuario

Aeotec

Aeotec Siren Gen5 Manual de usuario

Blaupunkt

Blaupunkt SA 2700 Manual de usuario

IDEAL

IDEAL Accenta Manual del propietario

AJAX

AJAX DoubleButton Manual de usuario

Swann

Swann SW-P-MC2 Manual de usuario

Ecolink

Ecolink Siren+Chime Manual de usuario

Digital Monitoring Products

Digital Monitoring Products XR150 Manual de usuario

EDM

EDM Solution 6+6 Wireless-AE Manual de usuario

Highway Safety Group

Highway Safety Group EA401 Manual de usuario

Siren

Siren LED GSM Manual de usuario

Detection Systems

Detection Systems 7090i Instrucciones de montaje

Se-Kure Controls

Se-Kure Controls MicroMini SK-4841 Manual de usuario

Siemens

Siemens FDM273 Manual de usuario
