CAMSETW9 - KIT WITH 2 WIRELESS OUTDOOR COLOUR CAMERAS

1. Introduction

To all residents of the European Union

Important environmental information about this product

This symbol on the device or the package indicates that disposal of the device after its lifecycle could harm

the environment.

Do not dispose of the unit (or batteries) as unsorted municipal waste; it should be taken to a specialised

company for recycling.

This device should be returned to your distributor or to a local recycling service.

Respect the local environmental rules.

If in doubt, contact your local waste disposal authorities.

Thank you for buying the CAMSETW9! Please read the manual thoroughly before bringing this device into service. If

the device was damaged in transit, don't install or use it and contact your dealer.

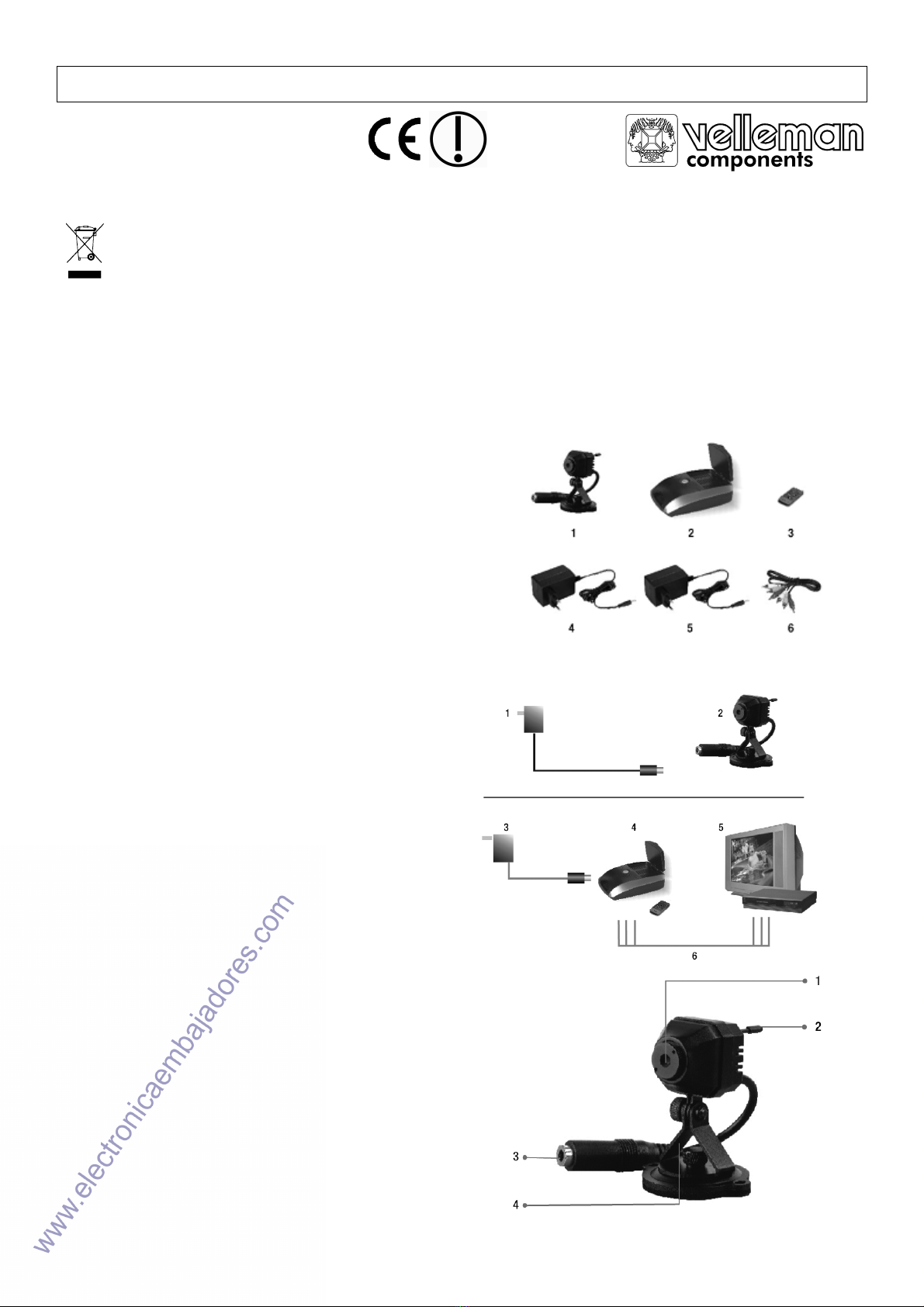

2. Contents (fig. 1)

1. 2 x 2.4GHz wireless camera

2. remote controller for receiver

3. 2.4GHz wireless receiver

4. 2 x adapter for camera

5. A/V cable

3. Connection Diagram (fig. 2)

1. camera adapter

2. camera

3. receiver adapter

4. receiver

5. monitor/TV

6. A/V (L&R) output

4. Description Camera (fig. 3)

1. lens

2. antenna

3. power jack

4. universal bracket

0678

Referencia Electrónica Embajadores: CM21009

CAMSETW9 VELLEMAN

5. Description Receiver (fig. 4)

1. IR signal receiving window

2. antenna

3. channel button

4. LED channel display

5. power jack

6. video output

7. audio output (L)

8. audio output (R)

9. channel number (1-4)

10. lock/unlock key

11. channel +

12. loop key

13. channel –

14. power switch

6. Installation

1. Put the camera in the desired location and then adjust the angle.

2. Connect the adapter to each camera.

3. Connect the receiver to a monitor/TV with the A/V cable (yellow for video, red and white for audio).

4. Connect the adapter (DC 12V 300mA) to the receiver. Slide the power switch to the ON position. The power

indicator lights.

5. Switch on the monitor/TV and select A/V mode.

6. Use the channel button to set the same channel on the receiver as on the camera. The picture of the cameras is

now displayed on the monitor/TV.

7. Rotate the lens for optimum focus.

8. Adjust the brightness, contrast and colour of the monitor/TV and the direction of the receiver's antenna.

9. Remove the battery insulator from the remote controller; pull out the battery tray and then load one button cell

(type CR2025) correctly. You can operate the receiver with the remote control.

7. Operation

a) Channel button on receiver

CH1 →CH2 →CH3 →CH4 →Channel loop →CH1

b) IR remote control

Keys Functions Operation & display

individual channel selection

channel up or down

scanning for specific channels

1. Press loop key once to start

setting, "L

L" flashes

2. Press keys 1 – 4 to enter two or

more channels to be looped

3. Press loop key again to confirm

and scanning begins

CAMSETW9 VELLEMAN

2. scanning for all available channels

1. Press loop key once to start

2. Press loop key again to confirm

and scanning begins

lock or unlock the keys of the remote

control In normal mode, press once to lock,

"d" flashes; press again to unlock, "e"

flashes

Remarks:

•Press to select one channel.

•Press to scan channels automatically

•Press or to stop scanning the channels.

•Press once after the setting is done to lock the remote control against unintentional touching or interference

from other IR remote controls. The icon "d" is now displayed; The keys on the remote control no longer work

when the remote is locked. Just press to unlock the remote again ("e" is displayed).

8. Camera Channel Set-up

The channel number for the camera is printed on the camera. Use the channel button to select the same channel for

the receiver as for the camera. The image is now displayed on the TV.

9. General Guidelines

•Protect the device against water and don't put objects containing water (e.g. vases) on top of the device

•Turn off the camera/receiver if the system is not in use.

•Use the adapter to connect /disconnect the device with/from the mains.

•Do not cut off the DC power cable to try and use it with a different power source

10.Specifications

Operating temperature -10 to +50°C/ +14 to +122°F

Storage temperature -30 to +85°C/ -22 to +185°F

Operating humidity 85%RH

Camera

Imaging sensor CMOS

Total pixels 628 x 582 (PAL); 510 x 492 (NTSC)

Viewing angle 62°

Transmission frequency 2.400 to 2.483MHz

Transmission power 10mW/CE; 2mW/FCC

Modulation type FM

Bandwidth 18MHz

Power supply 8V DC

Effective range (line of sight) 100m

Consumption current 80mA & 120mA (IR ON)

Night vision range 7m

Dimensions (W x D x H) Ø 44 x 56mm (without bracket)

Weight 220g

CAMSETW9 VELLEMAN

Receiver

Reception frequency 2.400 to 2.483MHz

Intermediate frequency 480MHz

Demodulation type FM

Receiving sensitivity ≤-85dBm

Video output level 1Vp-p@75 ohm, S/N>38dB

Audio output level 1Vp-p@600 ohm

Power supply +12V DC

Consumption current 250mA

Dimensions (W x D x H) 106 x 150 x 43mm (without antenna)

Weight 250g

Channel frequency: CH1=2,414MHz; CH2=2,432MHz; CH3=2,450MHz; CH4=2,468MHz

Actual transmission range may vary according to weather, location, interference or building construction.

The information in this manual is subject to change without prior notice.

CAMSETW9 – KIT MET 2 DRAADLOZE KLEUREN BUITENCAMERA'S

1. Inleiding

Aan alle ingezetenen van de Europese Unie

Belangrijke milieu-informatie betreffende dit product

Dit symbool op het toestel of de verpakking geeft aan dat, als het na zijn levenscyclus wordt weggeworpen,

dit toestel schade kan toebrengen aan het milieu.

Gooi dit toestel (en eventuele batterijen) niet bij het gewone huishoudelijke afval; het moet bij een

gespecialiseerd bedrijf terechtkomen voor recyclage.

U moet dit toestel naar uw verdeler of naar een lokaal recyclagepunt brengen.

Respecteer de plaatselijke milieuwetgeving.

Hebt u vragen, contacteer dan de plaatselijke autoriteiten inzake verwijdering.

Dank u voor uw aankoop! Lees deze handleiding grondig voor u het toestel in gebruik neemt. Werd het toestel

beschadigd tijdens het transport, installeer het dan niet en raadpleeg uw dealer.

2. Inhoud (zie fig. 1)

1. 2 x draadloze camera 2.4GHz

2. afstandsbediening voor ontvanger

3. 2.4GHz draadloze ontvanger

4. 2 x adapter voor camera

5. A/V kabel

3. Aansluitdiagram (zie fig. 2)

1. adapter voor camera

2. camera

3. adapter voor ontvanger

4. ontvanger

5. monitor/TV

6. A/V (L&R) uitgang

Referencia Electrónica Embajadores: CM21009

CAMSETW9 VELLEMAN

4. Beschrijving camera (zie fig. 3)

1. lens

2. antenne

3. voedingsplug

4. universele beugel

5. Beschrijving ontvanger (zie fig. 4)

1. venster voor IR signaal

2. antenne

3. kanaalknop

4. LED kanaaldisplay

5. voedingsaansluiting

6. video-uitgang

7. audio-uitgang (L)

8. audio-uitgang (R)

9. kanaalnummer (1-4)

10. vergrendelings-/ontgrendelingstoets

11. kanaal +

12. loop-toets

13. kanaal –

14. voedingsschakelaar

6. Installatie

1. Plaats de camera op de gewenste plaats en stel de hoek in.

2. Sluit de adapter aan op elke camera.

3. Sluit de ontvanger aan op een monitor/TV met de A/V kabel (geel voor video, rood en wit voor audio).

4. Sluit de adapter (DC 12V 300mA) aan op de ontvanger. Stel de voedingsschakelaar in de ON stand. De

voedingsindicator licht op.

5. Schakel de monitor/TV in en selecteer A/V mode.

6. Stel met de kanaalknop hetzelfde kanaal in op de camera en de ontvanger .Het beeld van de camera's wordt nu

weergegeven op de TV/monitor.

7. Draai aan de lens om de focus te regelen.

8. Regel de helderheid, het contrast en de kleuren van de monitor /TV en oriënteer de antenne van de ontvanger.

9. Verwijder de batterij-isolator van de afstandsbediening; open de batterijlader en breng een knoopcel type CR2025

in. U kunt de ontvanger bedienen met de afstandsbediening.

7. Bediening

a) Kanaalknop op ontvanger

CH1 →CH2 →CH3 →CH4 →Kanaallus →CH1

b) IR afstandsbediening

Knoppen Functie Bediening & display

1 enkel kanaal kiezen

volgende of vorige kanaal

CAMSETW9 VELLEMAN

scannen voor specifieke kanalen

1. Druk de loop-toets 1 x in om het

instellen te beginnen, "L

L" knippert

2. Druk op knoppen 1 – 4 om twee of

meer kanalen in te geven voor de

lus

3. Druk de loop-toets nog eens in om

te bevestigen en het scannen

begint

scannen voor alle beschikbare

kanalen

1. Druk de loop-toets 1 x in om te

beginnen

2. Druk nog een keer op de loop-

toets om te bevestigen en het

scannen begint

de knoppen van de

afstandsbediening

vergrendelen/ontgrendelen

In normale mode: druk 1 x om te

vergrendelen ("d" knippert); druk

opnieuw om te ontgrendelen ("e"

knippert)

Opmerkingen:

•Druk op om 1 kanaal te selecteren.

•Druk op om de kanalen automatisch te scannen

•Druk op of om te stoppen met scannen.

•Druk 1 x op na het instellen om de afstandsbediening te vergrendelen. Zo kunt u de knoppen niet onopzettelijk

indrukken en beschermt u de afstandsbediening tegen storing door andere IR afstandsbedieningen. Het icoontje

"d" wordt nu weergegeven. De knoppen werken niet meer wanneer de afstandsbediening is vergrendeld. Druk

gewoon op om de knoppen weer te ontgrendelen ("e" wordt weergegeven).

8. Instelling kanaal

Het kanaalnummer van de camera staat aangegeven op de camera. Stel hetzelfde kanaal in op de ontvanger met de

kanaalknop. Het beeld verschijnt nu op de TV.

9. Algemene richtlijnen

•Bescherm het toestel tegen water en plaats geen vazen e.d. bovenop het toestel

•Schakel de camera/ontvanger uit wanneer u het systeem niet gebruikt.

•Gebruik de adapter om het toestel aan te sluiten op/los te koppelen van het lichtnet.

•Snijd de DC voedingskabel niet af om hem te gebruiken met een andere voedingsbron

10.Specificaties

Werktemperatuur -10 tot +50°C/ +14 tot +122°F

Opslagtemperatuur -30 tot +85°C/ -22 tot +185°F

Relatieve vochtigheid 85%RH

CAMSETW9 VELLEMAN

Camera

Beeldsensor CMOS

Totaal aantal pixels 628 x 582 (PAL); 510 x 492 (NTSC)

Gezichtshoek 62°

Zendfrequentie 2.400 tot 2.483MHz

Zendvermogen 10mW/CE; 2mW/FCC

Modulatietype FM

Bandbreedte 18MHz

Voeding 8V DC

Effectief bereik (ononderbroken gezichtslijn) 100m

Stroomverbruik 80mA & 120mA (IR ON)

Bereik nachtzicht 7m

Afmetingen (B x D x H) Ø 44 x 56mm (zonder beugel)

Gewicht 220g

Ontvanger

Ontvangstfrequentie 2.400 tot 2.483MHz

Middenfrequentie 480MHz

Demodulatietype FM

Ontvangstgevoeligheid ≤-85dBm

Uitgangsniveau video 1Vp-p@75 ohm, S/N>38dB

Uitgangsniveau audio 1Vp-p@600 ohm

Voeding +12V DC

Stroomverbruik 250mA

Afmetingen (B x D x H) 106 x 150 x 43mm (zonder antenne)

Gewicht 250g

Kanaalfrequentie: kanaal 1 = 2.414MHz; kanaal 2 = 2.432MHz; kanaal 3 = 2.450MHz; kanaal 4 = 2.468MHz

Het eigenlijke zendbereik kan variëren naargelang het weer, de plaats, storing of obstakels.

De informatie in deze handleiding kan te allen tijde worden gewijzigd zonder voorafgaande kennisgeving.

CAMSETW9 – ENSEMBLE 2 CAMERAS COULEUR EXTERIEUR SANS FIL

1. Introduction

Aux résidents de l'Union Européenne

Des informations environnementales importantes concernant ce produit

Ce symbole sur l'appareil ou l'emballage indique que, si l'appareil est jeté après sa vie, il peut nuire à

l'environnement.

Ne jetez pas cet appareil (et des piles éventuelles) parmi les déchets ménagers; il doit arriver chez une firme

spécialisée pour recyclage.

Vous êtes tenu à porter cet appareil à votre revendeur ou un point de recyclage local.

Respectez la législation environnementale locale.

Si vous avez des questions, contactez les autorités locales pour élimination.

Nous vous remercions de votre achat ! Lisez attentivement la présente notice avant la mise en service de l'appareil.

Si l’appareil a été endommagé pendant le transport, ne l'installez pas et consultez votre revendeur.

Referencia Electrónica Embajadores: CM21009

CAMSETW9 VELLEMAN

2. Contenu (voir ill. 1)

1. 2 x caméra sans fil 2.4GHz

2. télécommande pour récepteur

3. récepteur sans fil 2.4GHz

4. 2 x adaptateur pour caméra

5. câble A/V

3. Schéma de câblage (voir ill. 2)

1. adaptateur pour caméra

2. caméra

3. adaptateur pour récepteur

4. récepteur

5. moniteur/TV

6. sortie A/V (L&R)

4. Description caméra (voir ill. 3)

1. lentille

2. antenne

3. connexion d'alimentation

4. support universel

5. Description récepteur (voir ill. 4)

1. fenêtre pour signal IR

2. antenne

3. sélecteur de canal

4. LED d'affichage de canal

5. connexion d'alimentation

6. sortie vidéo

7. sortie audio (L)

8. sortie audio (R)

9. numéro de canal (1-4)

10. bouton de (dé)verrouillage

11. canal +

12. bouton "loop" (boucle)

13. canal –

14. interrupteur d'alimentation

6. Installation

1. Installez la caméra à l'endroit de votre choix et réglez l'angle.

2. Connectez l'adaptateur avec chaque caméra.

3. Connectez le récepteur avec un moniteur/TV à l'aide d'un câble A/V (jaune pour vidéo, rouge et blanc pour audio).

4. Connectez l'adaptateur (CC 12V 300mA) avec le récepteur. Mettez l'interrupteur d'alimentation dans la position

ON. L'indicateur d'alimentation s'allume.

5. Branchez le moniteur/TV et sélectionnez le mode A/V.

6. Sélectionnez le même canal pour la caméra et le récepteur avec le sélecteur de canal. L'image des caméras est

alors affichée sur l'écran de la télé.

7. Réglez la focale avec la lentille.

8. Réglez la clarté, le contraste et les couleurs du moniteur / de la télé et orientez l'antenne du récepteur.

9. Enlevez l'isolation de la pile de la télécommande; ouvrez le compartiment de la pile et insérez un pile-bouton type

CR2025. Il est possible d'opérer le récepteur avec la télécommande.

CAMSETW9 VELLEMAN

7. Opération

a) Bouton de canal du récepteur

CH1 →CH2 →CH3 →CH4 →Boucle →CH1

b) Télécommande IR

Boutons Fonction Opération & affichage

choisir 1 seul canal

canal suivant ou précédent

3. balayer pour des canaux spécifiques

1. Pressez le bouton 'loop' (boucle) 1

x pour commencer le réglage, "L

clignote

2. Formez une boucle d'au moins 2

canaux en pressant les boutons 1

– 4

3. Confirmez avec le bouton loop.

L'appareil commence à balayer.

2. balayer pour tous les canaux

disponibles

1. Pressez le bouton loop 1 x pour

commencer

2. Confirmez avec le bouton loop.

L'appareil commence à balayer.

verrouiller/déverrouiller les boutons

de la télécommande

Dans le mode normal: pressez 1 x

pour verrouiller ("d" clignote);

pressez de nouveau pour

déverrouiller ("e" clignote)

Remarques :

•Pressez pour sélectionner canal 1.

•Pressez pour balayer les canaux automatiquement

•Pressez ou pour arrêter le balayage.

•Pressez 1 x après le réglage pour verrouiller les touches. L'appareil est alors protégé contre l'usage

involontaire et les interférences par d'autres télécommandes IR. Le symbole "d" est affiché. Les boutons ne

marchent plus quand la télécommande est verrouillée. Pressez pour déverrouiller les touches ("e" est

affiché).

8. Instaurer le canal

Le numéro de canal de la caméra est imprimé sur la caméra. Réglez le récepteur sur le même canal que la caméra

avec le sélecteur de canal. L'image sera affichée sur l'écran de la télé.

9. Directives générales

•Ne placez aucun objet (p. ex. un vase) sur l'appareil et protégez-le contre les projections d'eau

•Désactivez la caméra/le récepteur quand vous n'utilisez pas le système.

•L'adaptateur sert à connecter l'appareil au réseau / déconnecter l'appareil du réseau.

•Ne coupez pas le câble CC pour l'utiliser avec une autre source d'alimentation

CAMSETW9 VELLEMAN

10.Spécifications

Température de travail -10 à +50°C/ +14 à +122°F

Température de stockage -30 à +85°C/ -22 à +185°F

Humidité relative 85%RH

Caméra

Capteur d'image CMOS

Nombre de pixels 628 x 582 (PAL) ; 510 x 492 (NTSC)

Angle de vue 62°

Fréquence d'émission 2.400 à 2.483MHz

Puissance d'émission 10mW/CE ; 2mW/FCC

Type de modulation FM

Largeur de bande 18MHz

Alimentation 8V CC

Plage effective (rayon visuel sans obstacles) 100m

Consommation de courant 80mA & 120mA (IR ON)

Portée de la vision nocturne 7m

Dimensions (La x D x H) Ø 44 x 56mm (sans support)

Poids 220g

Récepteur

Fréquence de réception 2.400 à 2.483MHz

Fréquence intermédiaire 480MHz

Type de démodulation FM

Sensibilité de réception ≤-85dBm

Niveau de sortie vidéo 1Vp-p@75 ohm, S/N>38dB

Niveau de sortie audio 1Vp-p@600 ohm

Alimentation +12V CC

Consommation de courant 250mA

Dimensions (La x D x H) 106 x 150 x 43mm (sans antenne)

Poids 250g

Fréquence de canal : canal 1 = 2.414MHz ; canal 2 = 2.432MHz ; canal 3 = 2.450MHz ; canal 4 = 2.468MHz

La plage d'émission effective dépend des circonstances météorologiques, l'endroit, les obstacles et le brouillage.

Toutes les informations présentées dans cette notice peuvent être modifiées sans notification préalable.

CAMSETW9 - JUEGO CON 2 CÁMARAS COLOR INALÁMBRICAS PARA EXTERIORES

1. Introducción

A los ciudadanos de la Unión Europea

Importantes informaciones sobre el medio ambiente concerniente a este producto

Este símbolo en este aparato o el embalaje indica que, si tira las muestras inservibles, podrían dañar el

medio ambiente.

No tire este aparato (ni las pilas, si las hubiera) en la basura doméstica; debe ir a una empresa

especializada en reciclaje. Devuelva este aparato a su distribuidor o a la unidad de reciclaje local.

Respete las leyes locales en relación con el medio ambiente.

Si tiene dudas, contacte con las autoridades locales para residuos.

Referencia Electrónica Embajadores: CM21009

Tabla de contenidos

Idiomas:

Otros manuales de Cámara digital de Velleman

Velleman

Velleman CAMTVI11 Manual de usuario

Velleman

Velleman CAMCOLBUL35 Manual de usuario

Velleman

Velleman CAMCOLBUL24Z Manual de usuario

Velleman

Velleman CAMTVI14WN Manual de usuario

Velleman

Velleman CAMCOL6A Manual de usuario

Velleman

Velleman CAMCOLVC20 Manual de usuario

Velleman

Velleman CAMZWBUL13 Manual de usuario

Velleman

Velleman CAMCOLVC5 Manual de usuario

Velleman

Velleman CAMWH4 Manual de usuario

Velleman

Velleman CAMSCC16 Manual de usuario

Velleman

Velleman CAMCOLBUL2N1 Manual de usuario

Velleman

Velleman CAMCOLBUL25 Manual de usuario

Velleman

Velleman CAMCOLBUL32 Manual de usuario

Velleman

Velleman CAMSET29 Manual de usuario

Velleman

Velleman CAMSCC17 Manual de usuario

Velleman

Velleman CAMZWBLAH2N Manual de usuario

Velleman

Velleman AVMOD9 Manual de usuario

Velleman

Velleman CAMCOLBUL30 Manual de usuario

Velleman

Velleman CAMSCC15 Manual de usuario

Velleman

Velleman CAMCOLVC2N Manual de usuario

Velleman

Velleman CAMD4 Manual de usuario

Velleman

Velleman CAMSETW15 Manual de usuario

Velleman

Velleman CAMCOLBUL24 Manual de usuario

Velleman

Velleman CAMCOLVC10 Manual de usuario

Manuales populares de Cámara digital de otras marcas

Mercury

Mercury 350K Manual de usuario

Pentax

Pentax Optio LS 465 Manual de usuario

Sanyo

Sanyo VPC-S1085 Manual de usuario

GE SMART A1255 Manual de usuario

Point Grey

Point Grey Gazelle Manual de usuario

Nikon

Nikon COOLPIX A Manual de usuario

Pentax

Pentax P-5 Manual de usuario

BlazeVideo

BlazeVideo A280 Manual de usuario

Sony

Sony MCA-20 Manual de usuario

Sony

Sony Alpha DSLR-A290 Manual de usuario

ATIK Cameras

ATIK Cameras One Manual de usuario

CohuHD Costar

CohuHD Costar 3930 Series Manual de usuario

Leica

Leica M10-R Manual de usuario

FujiFilm

FujiFilm FinePix A700 Manual de usuario

Lorex

Lorex LNZ81P25 Series Manual de usuario

GE J1470S Manual de usuario

Sony

Sony A6700 Guía del usuario

Canon

Canon EOS ELAN7 Manual de usuario
