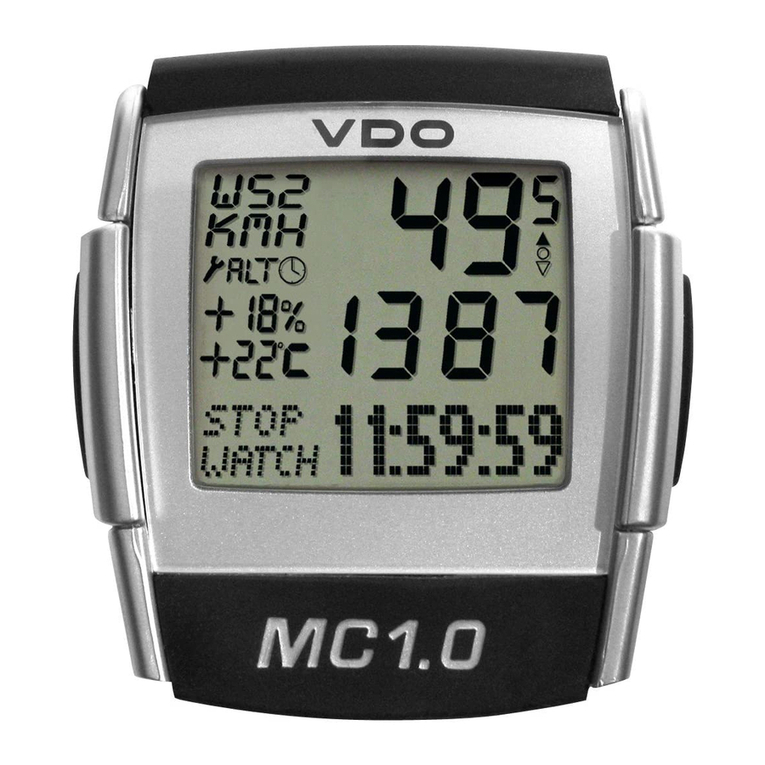

VDO Cyclecomputing MC1.0 Manual de usuario

VDO Cyclecomputing

VDO Cyclecomputing M2 WR Manual de usuario

VDO Cyclecomputing

VDO Cyclecomputing ECO LIGHT RED PLUS Manual de usuario

VDO Cyclecomputing

VDO Cyclecomputing A4 Plus Manual de usuario

VDO Cyclecomputing

VDO Cyclecomputing M6.1 Manual de usuario

VDO Cyclecomputing

VDO Cyclecomputing C1DS Manual de usuario

VDO Cyclecomputing

VDO Cyclecomputing A4+ Manual de usuario

Manuales populares de Accesorios para bicicletas de otras marcas

Sigma

Sigma BC 16.16 Manual de usuario

Playcore

Playcore Dero Setbacks Manual de usuario

Cateye

Cateye RAPID X2 Manual de usuario

buratti meccanica

buratti meccanica Clorofilla Trail Manual de usuario

Shimano

Shimano SG-8R20 Instrucciones de funcionamiento

BOB

BOB YAK Manual de usuario

APLIC

APLIC 303303/20190717TW012 Manual de usuario

SRAM

SRAM AXS BlipBox Manual de usuario

Garmin

Garmin EDGE 500 Manual de usuario

Shimano

Shimano FD-RX810 Manual de usuario

Cateye

Cateye V2C - Manual de instrucciones

KMART

KMART 43115907 Manual de usuario

SIGMA SPORT

SIGMA SPORT Buster 2000 Manual de usuario

NVO Components

NVO Components STEM Manual de usuario

DAXYS

DAXYS BP188 Manual de usuario

XLC

XLC BV-W17 Manual de usuario

Deda Elementi

Deda Elementi SUPERBOX Manual de usuario

Akku Vision

Akku Vision e-bike vision 10046 Guía de inicio rápido

Taste BIKE

BIKE button

Touche BIKE

Taste BIKE

BIKE button

Touche BIKE

Taste BIKE

BIKE button

Touche BIKE

Taste BIKE

BIKE button

Touche BIKE

Taste BIKE

BIKE button

Touche BIKE

Taste BIKE

BIKE button

Touche BIKE

Taste BIKE

BIKE button

Touche BIKE

Taste SET

SET button

Touche SET

Taste SET

SET button

Touche SET

Taste SET

SET button

Touche SET

Taste SET

SET button

Touche SET

Taste SET

SET button

Touche SET

+ 1

Taste BIKE

BIKE button

Touche BIKE

+ 1

OPEN CLOSE

NEW

OLD

 SEC.

UNLOCK

LOCK

. LOCK . CLICK

. UNLOCK

MAGNET

90°  °

✔

✘

OPEN CLOSE

OLD

NEW

 SEC.

90°

Cycle Parts GmbH

Le Quartier Hornbach 13

67433 Neustadt/Weinstraße (Germany)

M3 WL

www.vdocyclecomputing.com

www.vdocyclecomputing.com/service

CP830031

Montage des Geschwindigkeits-Senders + Magnet / Attaching the speed transmitter and magnet Beim Batteriewechsel gehen KEINE Daten

verloren.

Sie benötigen eine Batterie 3 V-Type 2032.

Achtung: Nach der Entnahme der leeren

Batterie bitte 10 Sekunden warten

vor dem Einlegen der neuen Batterie.

When battery is replaced NO data is lost.

You need battery 3 V type 2032.

Attention: After taking out of empty

battery, please wait for 10 seconds

before putting in new battery.

Abruf der Gesamtwerte

Accessing the total values

Consultation des valeurs totales

Einstellungen mit der SET-Taste

Settings involving the SET button

Réglages touche SET

DE – Garantiebedingungen EN – Terms of guarantee FR – Conditions de garantie IT – Condizioni di garanzia

Einstell-Menüs

Setting menus

Menus “Réglages”

Display

Ecran

Icons

Icônes

Tasten

Buttons

Touches

Funktionen auf der BIKE-Taste

(kurz drücken)

BIKE button functions

(Press)

Fonctions de la touche BIKE

(pression courte)

– Menü öffnen:

SET-Taste gedrückt halten, bis sich das Menü öffnet

– Totalwerte öffnen:

Mit der SET-Taste

– Blättern in den Totalwerten:

Mit der BIKE-Taste

– Totalwerte verlassen zurück zum Funktionsmenü:

SET-Taste gedrückt halten

Wenn Sie auch mit Rad 2 unterwegs waren, werden hier auch die

Werte für Rad 2 und Rad 1+2 angezeigt.

– Open th menu:

Press and hold the SET button until the menu opens

– Open the total values:

Press the SET button

– Scroll in the total values:

Press the BIKE button

– Exit the total values/back to the function menu:

Press and hold the SET button

If you have also used bike 2, the values for bike 2 and bikes 1+2

are also displayed here.

– Ouverture du menu :

maintenir la touche SET enfoncée jusqu’à ce que le menu

s’ouvre.

– Ouverture des Totals :

touche SET.

– Consultation des Totals :

touche BIKE.

– Fermeture des Totals / Retour au menu “Fonctions” :

maintenir la touche SET enfoncée.

Si vous avez également utilisé le vélo 2, les valeurs pour le vélo 2

et pour les vélos 1 et 2 s’afﬁchent également ici.

– Menü öffnen:

SET-Taste gedrückt halten, bis sich das Menü öffnet

– Blättern von Totalwerte zu Einstellung:

Mit der BIKE-Taste

– Einstell-Menü öffnen:

Mit der SET-Taste

– Blättern im Einstell-Menü bis zur gewünschten Einstellung:

Mit der BIKE-Taste

– Einstellung öffnen:

Mit der SET-Taste

– Daten verändern:

Mit der BIKE-Taste (kurz drücken, lang drücken für schnelle Veränderung)

– Open the menu:

Press and hold the SET button until the menu opens

– Scroll from Total values to Settings:

Press the BIKE button

– Open the settings menu:

Press the SET button

– Scroll in the settings menu:

Press the BIKE button

– Open the setting:

Press the SET button

– Change the data:

Press the BIKE button (press and hold to change quickly)

– Ouverture du menu :

maintenir la touche SET enfoncée jusqu’à ce que le menu s’ouvre.

– Passage de “Totals” à “Réglages” :

touches BIKE.

– Ouverture du menu “Réglages” :

touche SET.

– Consultation du menu “Réglages” :

touche BIKE.

– Ouverture d’un réglage :

touche SET.

– Modiﬁcation des données :

touche BIKE (déﬁlement rapide : pression longue).

Nach dem der Computer in die Lenkerhalterung eingedreht wurde,

beginnt der Computer mit der Sendersuche. Die Sendersuche

erkennt man an den blinkenden Ziffern für die Geschwindigkeit.

Der VDO M3 WL hat eine automatische Raderkennung. Je nach

dem, ob Sie Rad 1 oder Rad 2 verwenden, werden die Daten

entsprechend für Rad 1 oder Rad 2 erfasst.

Für weitere Informationen: www.vdocyclecomputing.com/service

Diese Störquellen können das Pairing stören:

– LED-Beleuchtung

– Mobil-Telefon / GPS-Empfänger

– WLAN

Le compteur commence à rechercher l’émetteur dès qu’il a été

tourné dans le support du guidon. La recherche de l’émetteur est

visible au clignotement des valeurs de vitesse.

Le VDO M3 WL est doté d’une fonction de détection automatique

du vélo. Les données sont enregistrées pour le vélo 1 ou le vélo 2

selon que vous utilisez le vélo 1 ou le vélo 2.

Pour plus d‘informations : www.vdocyclecomputing.com/service

Sources de parasites possibles :

– Eclairage LED

– Téléphone mobile / Récepteur GPS

– WLAN

Once the computer has been rotated into place in the bracket,

it starts searching for the transmitter. The transmitter search is

identiﬁed by the ﬂashing digits for the speed

The VDO M3 WL has an automatic bike recognition function.

Depending on whether you are using bike 1 or bike 2,

the data is recorded for bike 1 or bike 2.

For more information: www.vdocyclecomputing.com/service

Potential source of interference:

– LED lights

– Mobile telephone / GPS recever

– WLAN

ACHTUNG: Im Sender muss bei der ersten

Inbetriebnahme der Schalter für die Rader-

kennung entweder auf RAD 1 oder RAD 2

eingestellt werden. Nur dann funktioniert auch

die automatische Raderkennung.

Taste LANG gedrückt halten, bis LED Blinkt.

1 mal blinken grün = Rad 1 ist ausgewählt

2 mal blinken rot = Rad 2 ist ausgewählt

ATTENTION : Dans l’émetteur, l’interrupteur

de détection du vélo doit être réglé sur VELO 1

ou VELO 2 lors de la première mise en service.

C’est la seule façon pour que le système de

détection automatique du vélo fonctionne.

MAINTENIR la touche enfoncée jusqu’à ce

que la LED clignote.

1 clignotement vert = vélo 1 sélectionné

2 clignotements rouges = vélo 2 sélectionné

ATTENTION: when using the transmitter for the

ﬁrst time, the bike recognition switch must be

set to either BIKE 1 or BIKE 2. Only then will the

automatic bike recognition work.

Press and HOLD the button until the LED

ﬂashes.

Green ﬂashes once = bike 1 is selected

Red ﬂashes twice = bike 2 is selected

VDO Cycle Parts gewährt für Ihren VDO-Computer eine Garantie von

2 Jahren ab Kaufdatum. Die Garantie erstreckt sich auf Material- und

Verarbeitungsfehler am Computer selbst, am Sensor/Sender und an der

Lenkerhalterung. Kabel und Batterien sowie Montagematerialien sind von

der Garantie ausgeschlossen.

Die Garantie ist nur dann gültig, wenn die betroffenen Teile nicht geöffnet

wurden (Ausnahme: Batteriefach des Computers), keine Gewalt angewen-

det wurde und keine mutwillige Beschädigung vorliegt.

Bitte bewahren Sie den Kaufbeleg sorgfältig auf, da er im Reklamationsfall

vorgelegt werden muss. Bei einer berechtigten Reklamation erhalten

Sie von uns ein vergleichbares Austauschgerät. Ein Anspruch auf Ersatz

des identischen Modells besteht nicht, wenn durch Modellwechsel die

Produktion des reklamierten Modells eingestellt wurde.

Bitte wenden Sie sich mit allen Reklamationen und Garantieansprüchen an

Ihren Fachhändler, bei dem Sie das Gerät gekauft haben. Oder senden Sie

VDO Cycle Parts offers a 2-year guarantee on your VDO computer, starting

from date of purchase. This guarantee covers material and processing

defects on the computer itself, the sensor/transmitter and the handlebar

bracket. Cables, batteries and mounting materials are not covered by the

guarantee.

The guarantee is only valid if the affected components have not been

opened (exception: computer’s battery compartment), no force has been

used and there is no sign of wilful damage.

Please store the purchase receipt in a safe place as it must be submitted

in the event of a complaint. If your complaint is legitimate, you will receive

a comparable replacement device. You are not entitled to a replacement of

the identical model if the model in question is no longer in production due

to a model change.

Please contact the dealer from whom you purchased the device for all

complaints and guarantee claims.

VDO Cycle Part offre une garantie de 2 ans à compter de la date d‘achat

pour votre compteur VDO. La garantie porte sur les défaillances du

matériel ou les erreurs de traitement sur le compteur lui-même, sur le

capteur/l’émetteur ou sur le support pour guidon. Les câbles et piles,

ainsi que les matériaux de montage ne sont pas couverts par la garantie.

La droit à garantie n‘est valable que lorsque les pièces concernées n‘ont

pas été ouvertes (exceptions : compartiment à pile du compteur),

lorsqu‘il n‘a pas été fait usage de la force et lorsqu‘aucun dégât

intentionnel n‘a été causé.

Veuillez conserver soigneusement la preuve d‘achat ; celle-ci doit être

présentée en cas de réclamation. En cas de réclamation fondée, vous

recevrez un appareil de rechange comparable. Le remplacement par un

modèle identique ne peut être exigé lorsque la production du modèle

faisant l‘objet de la réclamation a été stoppée par un changement de

modèle. Veuillez vous adresser à votre revendeur pour toute réclamation

ou exercice du droit à la garantie.

Per il vostro computer VDO, VDO Cycle Parts offre una garanzia di 2 anni

dalla data d‘acquisto. La garanzia si estende ai difetti di materiali e di

fabbricazione del computer, del sensore e del supporto per manubrio. I

cavi e le batterie, nonché il materiale per il montaggio, sono esclusi dalla

garanzia.

La garanzia è valida soltanto quando le parti interessate non sono state

aperte (eccezione: vano batteria del computer), non è stata esercitata forza

e non è presente alcun danno intenzionale.

Conservare con cura la ricevuta d‘acquisto, in quanto è necessario esibirla

in caso di reclamo. Se il reclamo viene accettato, riceverete un dispositivo

simile in sostituzione. Non è possibile rivendicare la sostituzione con un

modello identico, se la produzione del modello oggetto del reclamo è stata

interrotta per un cambio del modello.

Per qualsiasi reclamo o richiesta di intervento in garanzia rivolgersi al

rivenditore specializzato presso il quale è stato effettuato l‘acquisto.

Ihre Reklamation direkt an:

Cycle Parts GmbH

Le Quartier Hornbach 13

67433 Neustadt/Weinstrasse

Für technische Fragen stehen wir Ihnen unter folgender Hotline

zur Verfügung:

+49 (0) 63 21- 95 82 7 - 10

+49 (0) 63 21- 95 82 7 - 18

Unsere Telefon- Hotline ist für Sie da von 10:00-12:00 Uhr

und von 15:00-17:00 Uhr, Montags bis Freitags

Weitere technischen Informationen erhalten Sie unter:

www.vdocyclecomputing.com

Im Zuge der Weiterentwicklung behalten wir uns technische

Änderungen vor.

Alternatively, send your complaint directly to:

Cycle Parts GmbH

Le Quartier Hornbach 13

67433 Neustadt/Weinstrasse

If you have any technical questions, please do not hesitate to call

our hotline on:

+49 (0) 63 21- 95 82 7 - 10

+49 (0) 63 21- 95 82 7 - 18

Our telephone hotline is available to assist you 10:00-12:00

and 15:00-17:00, Monday to Friday

Additional technical information is available at:

www.vdocyclecomputing.com

We reserve the right to make technical changes in the course of

further development.

Ou envoyez votre réclamation directement à :

Cycle Parts GmbH

Le Quartier Hornbach 13

67433 Neustadt/Weinstrasse

Notre hotline est à votre disposition pour toute questions technique :

+49 (0) 63 21- 95 82 7 - 10

+49 (0) 63 21- 95 82 7 - 18

Notre ligne d’assistance téléphonique est là pour vous de

10 à 12 heures et de 15 à 17 heures, du lundi au vendredi.

Vous trouverez de plus amples informations techniques à l’adresse :

www.vdocyclecomputing.com.

Sous réserve de modiﬁcations techniques occasionnées par

l’amélioration du produit.

In alternativa inviare il proprio reclamo direttamente a:

Cycle Parts GmbH

Le Quartier Hornbach 13

67433 Neustadt/Weinstrasse

Per questioni tecniche è a vostra disposizione la nostra hotline ai numeri:

+49 (0) 63 21- 95 82 7 - 10

+49 (0) 63 21- 95 82 7 - 18

Questo servizio è disponibile

dalle 10:00 alle 12:00 e dalle 15:00 alle 17:00, da lunedì a venerdì

Ulteriori informazioni tecniche sono disponibili all'indirizzo:

www.vdocyclecomputing.com

Con riserva di apportare modiﬁche tecniche in caso di ulteriore sviluppo.

– Einstellung bestätigen:

Mit der SET-Taste

– Einstell-Menü schließen/eine Ebene zurück:

Bike-Taste gedrückt halten

– Einstell-Menü schließen/zurück zum Funktions-Menu:

SET-Taste gedrückt halten

– Conﬁrm the setting:

Press the SET button

– Close the settings menu/go back one level:

Press and hold the BIKE button

– Close the settings menu/back to the function menu:

Press and hold the SET button

– Conﬁrmation d’un réglage :

touche SET.

– Fermeture du menu “Réglages” / Retour d’un niveau en arrière :

maintenir la touche BIKE enfoncée.

– Fermeture du menu “Réglages” / Retour au menu “Fonctions” :

maintenir la touche SET enfoncée.

– „KMH/MPH“: zeigt gewählte Geschwindigkeitseinheit

– „ “ oder „ “: zeigt gewähltes Rad 1 oder Rad 2

– „ “: Vergleich der aktuellen Geschwindigkeit

mit der Durchschnitts-Geschwindigkeit

– „ “-Icon: Zeigt, dass der Trip-Section-Zähler aktiv ist

– “KMH/MPH”: shows the selected speed unit

– “ ” or “ ”: shows whether bike 1 or bike 2 has been selected

– “ ”: comparison of current speed with the average speed

– “ ” icon: indicates that the trip section counter is active

– “KMH / MPH” : afﬁchage de l’unité de vitesse choisie

– “ ” ou “ ” : afﬁchage du vélo sélectionné (1 ou 2)

– “ ” : comparaison de la vitesse actuelle

avec la vitesse moyenne

– Icône “ ” : indique lorsque le compteur partiel est actif.

Pairing (Inbetriebnahme)

des Senders

Couplage (mise en service)

de l‘émetteur

Pairing the transmitter

(initial use)

Radauswahl

Choix du vélo –

Vélo 1 ou Vélo 2

Bike selection:

bike 1 or bike 2

Tour Daten auf NULL zurückstellen

Resetting trip data to zero

Mise à zéro des données du tour

NAVIGATOR auf NULL

zurückstellen

Resetting the NAVIGATOR

to zero

Mise à zéro du navigateur

TRIP SECTION Starten/Stoppen

Starting/stopping a TRIP SECTION

Démarrage / Arrêt du compteur partiel

– BIKE-Taste gedrückt halten

– Im Display erscheint der

Hinweis: Tourdaten RESET

– BIKE-Taste weiter gedrückt halten

Hinweis: Strecke und Fahrzeit werden

zu den Gesamtdaten hinzu gerechnet.

– Press and hold the BIKE button

– The text Tour Data RESET appears

on the display.

– Continue to hold down the BIKE button

Note: the distance and ride time are added

to the totals.

– Maintenir la touche BIKE enfoncée.

– Le message “Données RESET” apparaît

à l’écran.

– Continuer à maintenir la touche BIKE

enfoncée.

Attention: La distance et le temps sont

ajoutés aux valeurs totales.

– Navigator-Funktion in die

Anzeige bringen

– RESET: BIKE-Taste gedrückt

halten

– Display the Navigator function

– RESET: Press and hold the

BIKE button

– Afﬁcher la fonction “Navigator”

à l’écran

– MISE A ZERO : maintenir la

touche BIKE enfoncée.

– START: BIKE + SET-Taste gleichzeitig kurz drücken

– STOPP: BIKE + SET-Taste gleichzeitig kurz drücken

– Re-START: Erneut BIKE+SET-Taste gleichzeitig kurz drücken

– RESET: BIKE-Taste gedrückt halten

ACHTUNG: Bei Geschwindigkeit NULL stoppt der Trip-Section-Zähler

automatisch. Wird die Fahrt fortgesetzt, zählt der Trip-Section-Zähler

automatisch weiter.

– START: Simultaneously press the BIKE + SET buttons

– STOPP: Simultaneously press the BIKE + SET buttons

– RE-START: Simultaneously press the BIKE + SET buttons again

– RESET: Press and hold the BIKE button

ATTENTION: if the speed is zero, the trip section counter automatically

stops. If you set off again, the trip section counter automatically continues.

– DEMARRAGE : enfoncer brièvement les touches BIKE et SET

simultanément.

– ARRÊT : enfoncer brièvement les touches BIKE et SET simultanément.

– REDEMARRAGE : enfoncer à nouveau brièvement les touches BIKE

et SET simultanément.

– MISE A ZERO : maintenir la touche BIKE enfoncée.

ATTENTION : Lorsque la vitesse est égale à zéro, le compteur partiel

s’arrête automatiquement. Le compteur partiel redémarre

automatiquement lorsque le trajet reprend.

Montage / Mounting M3 WL

DEUTSCHENGLISHFRANÇAIS

3 V type 2032

Installation video

Operating video

Settings video

Aktuelle

Geschwindigkeit

Current speed

Vitesse actuelle

Wert der

ausgewählten

Funktion

Value of the

selected function

Valeur de la

fonction sélectionnée

Ausgewählte

Funktion

Selected

function

Fonction

sélectionnée

Taste BIKE:

kurz drücken:

Abruf der Bike

Funktionen

BIKE button:

Press:

Scroll forward through

the BIKE functions

Touche BIKE:

Pression courte :

Consultation des

fonctions “BIKE”

Taste SET:

kurz drücken:

rückwärts durch

die Funktionen

blättern

SET button:

Press:

Scroll backwards

through the functions

Touche SET:

Pression courte :

Retour en arrière

dans les fonctions

NAVIGATOR Einstellen

Setting the NAVIGATOR

Réglage du navigateur

Der Navigator ist ein zweiter, völlig unabhängiger, Tagesstreckenzähler.

Der Navigator kann:

– beliebig oft während einer Tour auf Null zurückgestellt werden

– auf einen Strecken-Wert eingestellt werden

– von dem eingestellten Strecken-Wert vorwärts oder rückwärts zählen.

– Mit der BIKE-Taste die Funktion NAVIGATOR in die Anzeige holen

– SET-Taste gedrückt halten bis sich das Einstellmenü öffnet

– Daten verändern: Mit der BIKE-Taste

– Einstellung bestätigen: Mit der SET-Taste

– Der M3 WL kehrt automatisch zum Funktions-Modus zurück

The navigator is a second, completely independent trip distance counter.

The navigator can:

– be reset to zero as often as desired and independently

of the trip distance counter

– be preset to a speciﬁc value

– count forwards or backwards from this value

– Press the BIKE button to view the Navigator function on the display

– Press and hold the SET button until the menu opens

– Change the data: Press the BIKE button

– Conﬁrm the setting: Press the SET button

– The M3 WL automatically returns to function mode.

Le navigateur est un SECOND compteur des kilomètres quotidiens,

totalement indépendant. Le navigateur peut :

– être remis à zéro aussi souvent que souhaité, et ce, indépendamment

du compteur des kilomètres quotidiens,

– être prédéﬁni sur une valeur,

– compter ou décompter au départ de cette valeur.

– Avec la touche BIKE, afﬁcher la fonction NAVIGATOR à l’écran.

– Maintenir la touche SET enfoncée enfoncée jusqu‘à ce qu‘il ouvre

le menu de réglage.

– Modiﬁcation des données : touche BIKE.

– Conﬁrmation d’un réglage : touche SET.

– Le M3 WL revient automatiquement au mode “Fonctions”.

Verpackungsinhalt /Content Reifengrößen-Tabelle / Wheelsize Chart

Tire size ETRO

KMH

WS in mm

MPH

WS in inch

16 x 1,75 47-305 1272 50,1

20 x 1,75 47-406 1590 62,6

24 x 1,75 47-507 1907 75,1

26 x 1,5 40-559 2026 79,8

26 x 1,75 47-559 2070 81,5

26 x 1,9 2089 82,2

26 x 2,00 50-559 2114 83,2

26 x 2,10 54-559 2125 83,7

26 x 2,25 57-559 2145 84,4

26 x 2,35 60-559 2160 85,0

26 x 2,40 62-559 2170 85,4

28 x 1,5 40-622 2224 87,6

28 x 1,6 42-622 2235 88,0

Tire size ETRO

KMH

WS in mm

MPH

WS in inch

28 x 1,75 47-622 2268 89,3

29 x 2,10 54-622 2295 90,4

29 x 2,25 57-622 2288 90,1

29 x 2,40 62-622 2300 90,6

650 B 2100 82,7

700 x 18C 18-622 2102 82,8

700 x 20C 20-622 2114 83,2

700 x 23C 23-622 2095 82,5

700 x 25C 25-622 2146 84,5

700 x 30C 30-622 2149 84,6

700 x 32C 32-622 2174 85,6

700 x 38C 38-622 2224 8 7,6

WS in mm/ inch

ES – Condiciones de la garantía NL – Garantiebepalingen PL – Warunki gwarancji

VDO Cycle Parts le brinda una garantía de 2 años a partir de la fecha

de compra por su ordenador VDO. La garantía se reﬁere a los fallos de

material y de procesos en el ordenador mismo, en el sensor/transmisor

y en el soporte del manillar. Los cables, las baterías y demás materiales

de montaje están excluidos de la garantía.

La garantía tendrá validez siempre que las piezas afectadas no hayan sido

abiertas (excepción: compartimiento de la batería del ordenador), no se

hayan forzado, ni exista daño intencional.

Le rogamos conservar el comprobante de compra, dado que deberá

presentarse en caso de reclamos. Si el reclamo es fundado,

le proveeremos un equipo similar para su recambio. No se podrá restituir

un modelo idéntico si se ha discontinuado la producción del modelo

reclamado debido a un cambio de modelo.

En caso de diﬁcultades o reclamos de garantía, le rogamos dirigirse al

comercio especializado en el que ha adquirido el equipo.

VDO Cycle Parts geeft gedurende 2 jaar vanaf de koopdatum garantie op

uw VDO computer. De garantie geldt voor materiaal- en fabricagefouten

aan de computer zelf, aan de sensor/zender en aan de stuurhouder.

Kabels, batterijen en montagematerialen zijn uitgesloten van garantie.

De garantie geldt alleen wanneer de betroffen onderdelen niet zijn

geopend (uitzondering: batterijvak van de computer), geen geweld is

gebruikt en geen moedwillige schade aanwezig is.

Bewaar de kassabon a.u.b. zorgvuldig, want in geval van een klacht

moet deze getoond worden. Bij een terechte klacht krijgt u van ons een

vergelijkbaar omruilapparaat. Een aanspraak op vervanging door een

identiek model bestaat niet, als door verandering van model de productie

van het gereclameerde model stopgezet werd. Neem voor alle klachten

en aanspraken op garantie contact op met uw detailhandel waar u het

apparaat gekocht heeft.

VDO Cycle Parts zapewnia 2-letnią gwarancję na komputer VDO

liczoną od daty kupna Gwarancja obejmuje wady materiału oraz wady

produkcji komputera, czujników/nadajników i uchwytu na kierownicę.

Kabel i baterie, a także materiały służące do montażu, nie są objęte

gwarancją.

Gwarancja jest ważna jedynie wtedy, gdy części, których ona dotyczy,

nie były otwierane (wyjątek: komora na baterie komputera), nie użyto

siły ani nie doszło do celowego uszkodzenia.

Należy zachować dowód zakupu, aby w razie reklamacji móc go

przedłożyć. W razie uprawnionej reklamacji firma udostępnia

porównywalne urządzenie zastępcze. Prawo do zastąpienia komputera

modelem identycznym nie przysługuje, jeśli w wyniku zmiany modeli

produkcja reklamowanego modelu została wstrzymana. Z wszelkimi

reklamacjami należy zwracać się do punktu handlowego, w którym

urządzenie zostało kupione.

O envíe su reclamo directamente a:

Cycle Parts GmbH

Le Quartier Hornbach 13

67433 Neustadt/Weinstrasse (Alemania)

Para consultas técnicas, estamos a su disposición en la siguiente

línea de atención:

+49 (0) 63 21- 95 82 7 - 10

+49 (0) 63 21- 95 82 7 - 18

El horario de atención telefónica es de 10:00 a 12:00 h

y de 15:00 a 17:00 h de lunes a viernes

Puede acceder a mayor información técnica en:

www.vdocyclecomputing.com

Nos reservamos el derecho de implementar modiﬁcaciones técnicas

motivadas por perfeccionamientos posteriores.

Of stuur uw klacht direct aan:

Cycle Parts GmbH

Le Quartier Hornbach 13

67433 Neustadt/Weinstrasse (Duitsland)

Voor technische vragen zijn wij beschikbaar via onze hotline:

+49 (0) 63 21- 95 82 7 - 10

+49 (0) 63 21- 95 82 7 - 18

Onze telefonische hotline is er voor u van 10:00-12:00 uur

en van 15:00-17:00 uur, maandag t/m vrijdag

Nadere technische gegevens vindt u op

www.vdocyclecomputing.com

In het kader van verdere ontwikkelingen behouden wij ons

technische wijzigingen voor.

Reklamację można także przesłać bezpośrednio do producenta:

Cycle Parts GmbH

Le Quartier Hornbach 13

67433 Neustadt/Weinstrasse

W zakresie pytań technicznych jesteśmy zawsze do dyspozycji

pod numerem infolinii:

+49 (0) 63 21- 95 82 7 - 10

+49 (0) 63 21- 95 82 7 - 18

Nasza infolinia jest dostępna w godzinach 10:00-12:00 oraz

15:00-17:00, od poniedziałku do piątku

Dalsze informacje techniczne można otrzymać na stronie:

www.vdocyclecomputing.com

W ramach dalszego rozwoju firma zastrzega sobie prawo do

zmian technicznych.

EU-Konformitätserklärung

Wir, CYCLE PARTS GmbH, Le Quartier Hornbach 13, D-67433 Neustadt/Weinstr. erklären,

dass der VDO Fahrradcomputer mit Funkübertragung VDO M3 WL und der Sender D3-SPD

bei bestimmungsgemäßer Verwendung den grundlegenden Anforderungen gemäß Artikel 3

der R&TTERichtlinie 1999/5/EG entsprechen.

Die Konformitäts-Erklärung ﬁnden Sie unter: www.vdocyclecomputing.com.

Neustadt, Oktober 2013

EU-Declaration of Conformity

We, CYCLE PARTS GmbH, Le Quartier Hornbach 13, D-67433 Neustadt/Weinstraße,

declare that when used as intended, the VDO cycle computers with wireless transmission

VDO M3 WL and the transmitter D3-SPD comply with the essential requirements established

in Article 3 of the R&TTE Directive 1999/5/EC.

The declaration of conformity can be viewed at: www.vdocyclecomputing.com.

Neustadt, October 2013

DE – Technische Daten EN – Technical speciﬁcations

Computer:

ca. 45 H x 35 B x 16 T mm

Gewicht Computer:

ca: 25 g

Gewicht Lenkerhalterung:

ca. 10 g

Gewicht Geschwindigkeits-Sender:

ca. 20 g

Batterie Computer:

3V, Type 2032

Batterie Lebensdauer Computer:

ca. 1 Jahr (ca. 10.000 km/6.000 mi)

Batterie Geschwindigkeits-Sender:

3V, Type 2032

Batterie Lebensdauer Geschwindigkeits-Sender:

ca. 1,5 Jahre (ca. 15.000 KM/9.000 mi)

Funkreichweiten:

Geschwindigkeits-Sender: 75 cm

Computer:

Approx. 45 H x 35 B x 16 D mm

Computer weight:

Approx. 25 g

Handlebar bracket weight:

Approx. 10 g

Speed transmitter weight:

Approx. 20 g

Computer battery:

3V, type 2032

Computer battery service life:

Approx. 1 year (approx. 10,000 km (6,000 mi)

Speed transmitter battery:

3V, type 2032

Speed transmitter battery life:

Approx. 1.5 year (approx. 15,000 km/9,000 mi)

Wireless transmission ranges:

Speed transmitter: 75 cm

Temperatur-Anzeigebereich des Displays:

-20 bis +70 °C / -4 bis +158 °F

Geschwindigkeits-Bereich bei Radgröße 2155 mm:

min 2.5 km/h, max 199 km/h

Fahrzeit Messbereich:

bis 99:59:59 HH:MM:SS

Tagestour-Zähler Messbereich:

bis 9.999,99 km oder mi

NAVIGATOR Messbereich:

von -99,99 bis +999,99 km oder mi

Gesamt-KM Messbereich:

bis 99.999 km oder mi

Gesamt-Fahrzeit-Messbereich:

9999:59 HHHH:MM

Radumfang Einstellbereich:

von 100 mm bis 3999 mm (3,9 bis 157,4 inch)

Temperature indicator range on the display:

-20 to +70 °C or -4 to +158 °F

Speed range for wheel size 2,155 mm:

Min 2.5 km/h, Max 199 km/h, min. 2.4 mph, max. 124 mph

Ride time measurement range:

Up to 99:59:59 HH:MM:SS.

Trip distance odometer measurement range:

Up to value 9,999.99 km or mi

NAVIGATOR measurement range:

From -99.99 to +999.99 km or mi

Total km measurement range:

Up to value 99,999 km or mi

Total ride time measurement range:

9999:59 HHHH:MM

Wheel circumference setting range:

From 100 mm to 3,999 mm (3.9 to 157.4 inches)

Lenkermontage /

Handlebar Mounting

Vorbaumontage /

Stem mounting

Batterie eingebaut

Battery built in
