Urmet domus 1092 Manual de usuario

DS1092-196

Mod.

1092

TELECAMERA COMPATTA AHD DAY & NIGHT

OTTICA FISSA 3.6MM

AHD DAY & NIGHT WEATHERPROOF CAMERA

3.6MM FIXED LENS BUILT-IN

AHD-TAG-/NACHT-KOMPAKTKAMERA

FESTOBJEKTV 3,6 MM

CAMÉRA COMPACTE AHD DAY & NIGHT

OPTIQUE FIXE 3.6 mm

CÁMARA COMPACTA DÍA/NOCHE AHD

CON LENTE FIJA 3,6 MM INTEGRADA

Sch./Ref./Typ/Réf. 1092/250

GUIDA RAPIDA

QUICK GUIDE

SCHNELLANLEITUNG

GUIDE RAPIDE

GUÍA RÁPIDA

2DS1092-196

INSTALLAZIONE

1. Prima d’iniziare l’installazione, assicurarsi che tutte le unità da collegare non siano alimentate.

2. Installare la telecamera sulla staffa, avvitandola sulla stessa.

3. Posizionare la staffa in modo tale da riprendere le immagini prescelte, quindi procedere con il

bloccaggio della staffa sul muro o su un’altra superficie piana.

4. Collegare l’uscita video all’utilizzatore previsto.

5. Alimentare la telecamera.

COMANDI E REGOLAZIONI

SELEZIONE DELL’USCITA VIDEO

La telecamera 1092/250 ha la possibilità di utilizzare 3 diverse uscite video, sempre sullo stesso connettore

BNC:

•Uscita video ad alta definizione AHD (Analog High Definition)

•Uscita video interlacciata standard CVBS

•Uscita video in modalità COMET

La pressione per pochi secondi del tasto di accesso al menu verso DESTRA seleziona l’uscita video in

AHD, mentre una pressione per pochi secondi verso SINISTRA seleziona l’uscita video CVBS.

Gli standard PAL e NTSC sono selezionabili, oltre che da menu OSD e per tutte le uscite video, tramite

pressione del tasto di accesso al menu per pochi secondi verso il BASSO. Il comando seleziona

alternativamente gli standard PAL e NTSC.

L’uso della modalità video COMET viene ottenuta, con il segnale video in CVBS, tramite selezione di

un’opzione del menu OSD (menu ADEGUARE).

NOTA BENE: l’opzione COMET è presente solo con l’uscita video CVBS.

La presenza o assenza di questa opzione indica perciò se la telecamera sta utilizzando l’uscita video

CVBS o l’uscita video AHD.

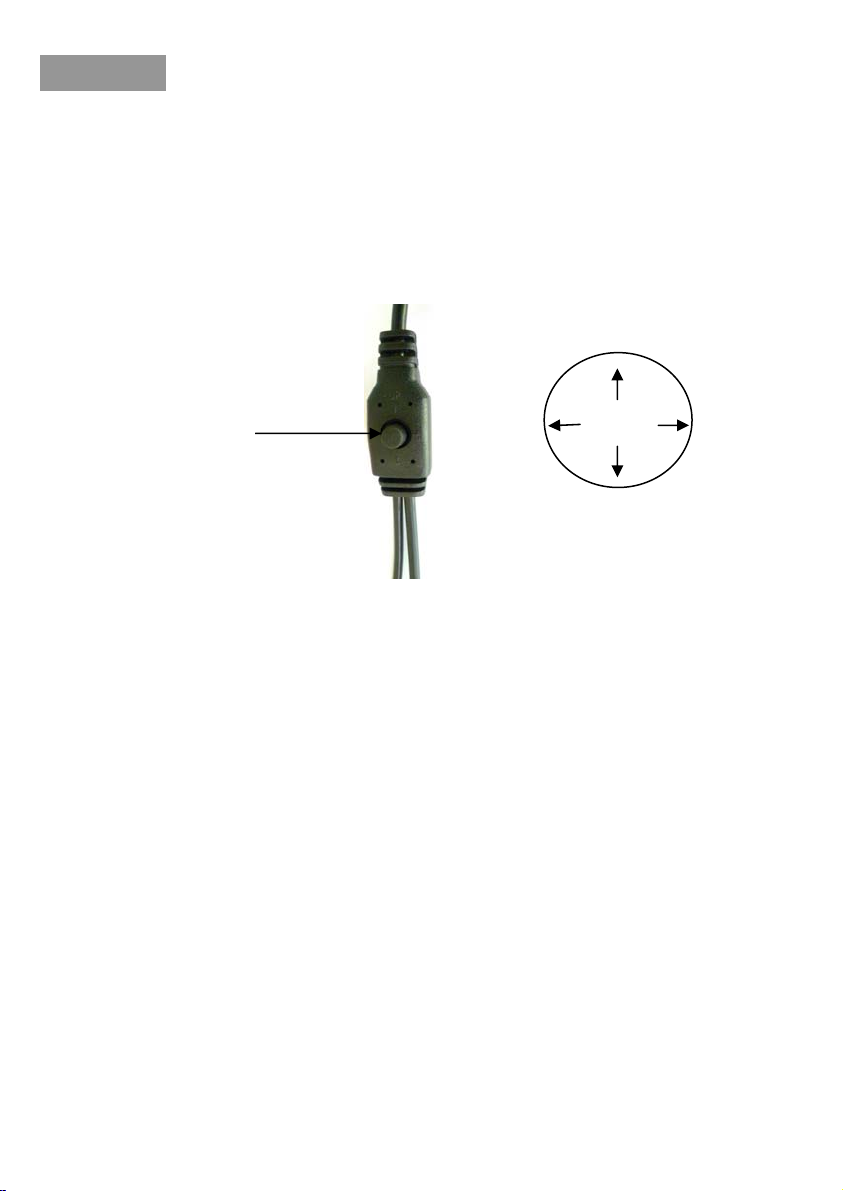

TASTO DI ACCESSO AL

MENU LUNGO IL CAVO

DELLA TELECAMERA

ALTO

BASSO

DESTRA

SINISTRA SET

ITALIANO

DS1092-196 3

UTILIZZO DEL MENU

La telecamera 1092/250 utilizza un menù a più livelli che consente di abilitare/disabilitare o variare le

impostazioni.

Per accedere al menù principale è necessario, a telecamera accesa e funzionante, agire sul tasto di

regolazione posto sul cavo di collegamento della microcamera.

eNota Bene

Il pulsante di attivazione del menù OSD è di tipo joystick per

agevolare le operazioni di selezione.

DESCRIZIONE DEL SISTEMA DEI MENU

Una volta impartito il comando di accesso al menu premendo il tasto al centro, apparirà a monitor la

finestra iniziale di accesso.

È possibile selezionare le voci visualizzate premendo il tasto verso il basso.

Una volta selezionata la voce di interesse, è possibile variare il parametro premendo il tasto verso destra

scegliendo fra le opzioni disponibili visualizzabili premendo ripetutamente il tasto.

Il simbolo o indica che selezionando la voce ad esso abbinata si accederà ad un successivo

sottomenu nel quale sarà possibile eseguire ulteriori variazioni.

Per confermare le variazioni effettuate e uscire dai menu o dai sottomenu, selezionare la voce USCITA Æ

FINE e premere il tasto centrale.

eNota Bene

È possibile selezionare l’uso della lingua italiana sul menu OSD tramite il menu SPECIAL/LANGUAGE.

Per maggiori approfondimenti, fare riferimento al manuale istruzioni presente sul CD a corredo del

prodotto

ATTENZIONE: in caso di assenza di immagini sul dispositivo (monitor o DVR)

collegato, verificare che l’uscita video selezionata sia quella prevista dal dispositivo.

Nel caso in cui non si riesca a visualizzare le immagini su un DVR con ingressi sia

AHD che CVBS, provare i seguenti passi:

1. Lasciare un’unica telecamera connessa sul canale 1 del DVR

2. Premere per alcuni secondi il pulsante a destra e sinistra sino a che appare

l’immagine

3. In caso non appaia ancora nulla, premere il pulsante verso il basso e

verificare sul menu del DVR il tipo di ingresso selezionato

4DS1092-196

INSTALLATION

1 Make sure that no units are powered before starting the installation procedure.

2 Install the camera on the bracket and fasten it.

3 Position the bracket to frame the required picture and fasten it to the wall or other flat surface.

4 Connect the video output to the utility.

5 Power the camera.

OPERATING FEATURES

TO SELECT THE VIDEO OUTPUT

The 1092/250 camera may use 3 different video outputs, which are on the same BNC connector:

•High-definition AHD (Analog High Definition) video output

•CVBS standard interlaced video output

•Video output in COMET mode

If pressing the menu access button to the RIGHT for a few seconds, you can select the AHD video output.

If pressing it for a few seconds to the LEFT, you can select the CVBS video output.

PAL e NTSC standards can be selected, besides from the OSD menu and for all video outputs, pressing

the menu access button to DOWN for a few seconds. The command works in toggle, selecting

alternatively PAL and NTSC.

You can enter the COMET video mode if you select an OSD menu item and if the video signal is in CVBS

(ADJUST menu).

NOTE: COME option is available only with the CVBS video output.

The presence or absence of this option therefore permits to identify if the camera is using the CVBS or

AHD video output.

ENGLISH

PUSH BUTTON TO ACCESS

TO THE MENU ALONG THE

CAMERA CABLE

DOWN

RIGHT

LEFT SET

DS1092-196 5

MENU USE

The camera ref. 1092/250 uses a multi-level menu that allows to enable/disable or change camera settings.

Press the adjustment button on the micro camera connection wire while the camera is on and operating to

use the button and access the main menu.

eImportant note:

•The OSD menu activation button is joystick type; it

is used to make selection operations easier.

MENUS SYSTEM DESCRIPTION

Once the menu access command has been performed pressing the central button, the access first screen

will be displayed.

Displayed items can be selected by pressing the down button.

Once the item has been selected, the parameter can be changed using the right button and choosing

among the available options, that can be displayed by pressing repeatedly the button.

By selecting the item associated to the symbols or it is possible to access to the next submenu,

where other changes can be performed.

To quit the menu or the submenu and confirm the executed changes, select the item EXITÆSAVE&END

and press the central button.

For more information, refer to the instructions manual on the CD supplied with the product

TTENTION: case of missing video on the connected device (monitor or DVR), verify

that the selected video output matches with the one selected on the device

In case of missing images in a DVR with AHD and CVBS inputs, try the following

steps:

1. Leave a single camera connected to the channel 1 of the DVR

2. Press the button for few seconds to right and left until the image appears on

the screen

3. If case of missing image again, press the button to down verify the type of

input selected on the DVR menu

6DS1092-196

INSTALLATION

1. Stellen Sie vor der Installation sicher, dass alle anzuschließenden Einheiten nicht versorgt werden.

2. Die Kamera am Bügel installieren und daran anschrauben.

3. Den Bügel so positionieren, dass die zuvor ausgewählten Bilder aufgenommen werden. Die

Befestigung des Bügels dann an der Wand oder einer anderen ebenen Oberfläche vornehmen.

4. Den Videoausgang an den vorgesehenen Verwender anschließen.

5. Die Kamera mit Strom versorgen.

STEUERUNGEN UND EINSTELLUNGEN

AUSWAHL DES VIDEOAUSGANGS

Die Kamera 1092/250 bietet Ihnen die Möglichkeit, 3 verschiedene Videoausgänge mit demselben BNC-

Steckverbinder zu verwenden:

•Hochauflösender AHD-Videoausgang (Analog High Definition)

•Interlaced Standard-Videoausgang CVBS

•Videoausgang im COMET-Modus

Drückt man die Taste für den Menüzugriff einige Sekunden nach RECHTS, wird der Videoausgang in AHD

ausgewählt, drückt man ihn einige Sekunden lang nach LINKS, wird der Videoausgang CVBS ausgewählt.

Die Standards PAL und NTSC sind sowohl über das OSD-Menü und für alle Videoausgänge auswählbar,

indem man die Taste für den Menüzugriff einige Sekunden lang nach UNTEN drückt. Durch diesen Befehl

werden abwechselnd die Standards PAL und NTSC gewählt.

Der COMET-Videomodus lässt sich mit auf CVBS eingestelltem Videosignal durch Auswahl einer Option

des OSD-Menüs (Menü ANPASSEN) anwenden.

HINWEIS: Die Option COMET liegt nur mit dem CVBS-Videoausgang vor.

Das Vorhandensein bzw. Nichtvorhandensein dieser Option zeigt demnach an, ob die Kamera den CVBS-

Videoausgang oder den AHD-Videoausgang verwendet.

TASTE FÜR DEN

MENÜZUGRIFF LÄNGS DES

KAMERAKABELS

OBEN

UNTEN

RECHTS

LINKS SET

DEUTSCH

DS1092-196 7

VERWENDUNG DES MENÜS

Bei der Kamera 1092/250 kommt ein Menü mit mehreren Ebenen zur Anwendung, über das die

Einstellungen aktiviert/deaktiviert oder geändert werden können.

Für den Zugriff auf das Hauptmenü muss die am Anschlusskabel der Mikrokamera angebrachte

Einstelltaste bei eingeschalteter und funktionsfähiger Kamera

betätigt werden.

eHinweis

Um die Auswahlvorgänge zu erleichtern, handelt es sich bei der Aktivierungstaste des OSD-Menüs um

eine Joystick-Taste.

BESCHREIBUNG DES MENÜ-SYSTEMS

Nachdem Sie den Befehl für den Zugriff auf das Menü durch Drücken der in der Mitte befindlichen Taste

erteilt haben, erscheint das Ausgangsfenster für den Zugriff.

Die angezeigten Optionen können ausgewählt werden, indem Sie die Taste nach unten drücken.

Nach Auswahl des gewünschten Stichpunktes besteht die Möglichkeit, den Parameter zu ändern, indem

die Taste nach rechts gedrückt wird. Sie haben die Auswahl aus verfügbaren Optionen, die durch

wiederholtes Drücken der Taste angezeigt werden.

Das Symbol oder gibt an, dass man bei Auswahl des damit verbundenen Stichpunktes auf ein

nachfolgendes Untermenü zugreift, das die Ausführung weiterer Änderungen ermöglicht.

Zum Bestätigen der vorgenommenen Änderung und zum Verlassen der Menüs oder der Untermenüs den

Stichpunkt VERLASSEN ÆENDE auswählen und die mittlere Taste drücken.

eHinweis

Anhand des Menüs SPECIAL/LANGUAGE haben Sie die Möglichkeit, die Anwendung einer der im OSD-

Menü verfügbaren deutsche Sprache auszuwählen.

Für weitere Informationen, entnehmen Sie bitte dem Handbuch von der CD, welche zusammen mit

dem Produkt ausgeliefert wurde.

ACHTUNG: Falls Bilder am angeschlossenen Gerät fehlen (Monitor oder DVR), ist zu

überprüfen, dass es sich bei dem gewählten Videoausgang um den vom Gerät

vorgesehenen Ausgang handelt.

Falls es nicht gelingt, die Bilder auf einem DVR sowohl mit AHD- als auch mit CVBS-

Eingängen anzuzeigen, die folgenden Schritte ausführen:

1. Nur eine einzige Kamera am Kanal 1 des DVR angeschlossen lassen.

2. Einige Sekunden lang die Taste nach rechts und nach links drücken, bis das

Bild erscheint.

3. Falls immer noch nichts erscheint, die Taste nach rechts drücken und auf

dem Menü des DVR den gewählten Eingangstyp überprüfen.

8DS1092-196

INSTALLATION

1. Avant de procéder à l’installation, s’assurer qu’aucune des unités à brancher n’est alimentée.

2. Installer la caméra sur la bride en la vissant.

3. Positionner la bride de façon à bien cadrer les images voulues puis procéder à la fixation de la bride

au mur ou sur toute autre surface plate.

4. Brancher la sortie vidéo au dispositif prévu.

5. Alimenter la caméra.

COMMANDES ET RÉGLAGES

SÉLECTION DE LA SORTIE VIDÉO

La caméra 1092/250 permet d’utiliser 3 sorties vidéo différentes sur le même connecteur BNC :

•Sortie vidéo à haute définition AHD (Analog High Definition)

•Sortie vidéo interface standard CVBS

•Sortie vidéo en modalité COMET

Une pression de quelques secondes sur la touche d’accès au menu vers la DROITE permet de

sélectionner la sortie vidéo en AHD, alors qu’une pression de quelques secondes vers la GAUCHE permet

de sélectionner la sortie vidéo CVBS.

Les standards PAL et NTSC peuvent être sélectionnés, depuis le menu OSD et pour toutes les sorties

vidéo, mais également en appuyant sur la touche d’accès au menu pendant quelques secondes vers le

BAS. La commande sélectionne alternativement les standards PAL et NTSC.

L’utilisation de la modalité vidéo COMET est obtenue, avec le signal vidéo en CVBS, à travers la sélection

d’une option du menu OSD (menu ADAPTER).

NB : l’option COMET est présente uniquement avec la sortie vidéo CVBS.

La présence ou l’absence de cette option indique par conséquent que la caméra utilise la sortie vidéo

CVBS ou la sortie vidéo AHD.

TOUCHE D’ACCÈS AU

MENU LE LONG DU CÂBLE

DE LA CAMÉRA

HAUT

BAS

DROITE

GAUCHE SET

FRAN

AIS

DS1092-196 9

UTILISATION DU MENU

La caméra 1092/250 utilise un menu à plusieurs niveaux qui permet d’activer/désactiver les réglages ainsi

que de les modifier.

Pour accéder au menu principal, il est nécessaire, alors que la caméra est allumée et en marche,

d’appuyer sur le bouton de réglage présent sur le câble de

branchement de la micro-caméra.

eNOTE IMPORTANTE

Le bouton d’activation du menu OSD est de type joystick pour faciliter les opérations de sélectionner.

DESCRIPTION DU SYSTÈME DES MENUS

Une fois la commande d’accès au menu transmise, en appuyant sur la touche centrale, la fenêtre initiale

d’accès s’affiche sur l’écran.

Il est possible de sélectionner les options visualisées en appuyant sur la touche vers le bas.

Une fois l’option voulue sélectionnée, il est possible de modifier le paramètre en appuyant sur la touche

vers la droite à plusieurs reprises jusqu’à ce que soit sélectionnée l’option voulue parmi toutes les options

disponibles.

Le symbole ou indique qu’en sélectionnant l’option qui lui est associée, l’on accède ensuite à un

sous-menu qui permet d’effectuer d’autres modifications.

Pour confirmer les modifications apportées et pour quitter les menus ou les sous-menus, sélectionner

l’option QUITTER ÆFIN et appuyer sur la touche centrale.

eNOTE IMPORTANTE

Il est possible de sélectionner le français comme langue utilisée dans le menu OSD à travers le menu

SPECIAL/LANGUAGE.

Pour plus d'informations, veuillez vous référer au manuel d’instructions qui se trouve dans le CD

fourni avec le matériel

ATTENTION : en cas d’absence d’images sur le dispositif (écran ou DVR) branché,

s’assurer que la sortie vidéo sélectionnée est celle prévue par le dispositif.

Dans le cas où il s’avérerait impossible de visualiser les images sur un DVR, aussi

bien avec entrées AHD et CVBS, procéder comme suit :

1. Maintenir une unique caméra branchée sur le canal 1 du DVR.

2. Appuyer pendant quelques secondes sur le bouton à droite et à gauche

jusqu’à ce que l’image apparaisse.

3. Si l’image n’apparaît pas, appuyer sur le bouton vers le bas et contrôler le

type d’entrée sélectionnée dans le menu du DVR.

10 DS1092-196

INSTALACIÓN

1 Antes de empezar el procedimiento de instalación, asegúrese de que ninguna unidad esté alimentada

eléctricamente.

2 Instale la cámara en el soporte y fíjela.

3 Coloque el soporte de modo que pueda tomar las imágenes deseadas y atorníllelo a la pared o a una

superficie plana.

4 Conecte la salida de vídeo al equipo previsto.

5 Encienda la cámara.

CARACTERÍSTICAS DE FUNCIONAMIENTO

SELECCIÓN DE LA SALIDA DE VÍDEO

La cámara 1092/250 tiene 3 salidas de vídeo diferentes, siempre por conector BNC:

•Salida de vídeo de alta definición AHD (Analog High Definition)

•Salida de vídeo CVBS entrelazada

•Salida de vídeo en modo COMET

Si pulsa el botón de acceso al menú a la DERECHA durante unos segundos, seleccionará la salida de

vídeo AHD. Si lo pulsa durante unos segundos a la IZQUIERDA, seleccionará la salida de vídeo CVBS.

Se puede elegir la norma de vídeo (PAL o NTSC) para todas las salidas de vídeo, no solo desde el menú

en pantalla (OSD), sino también pulsando el botón hacia ABAJO durante unos segundos. Al pulsar el

botón, se va alternando entre PAL y NTSC.

Puede introducir el modo de vídeo COMET si selecciona una opción en el menú OSD (menú ADJUST), y

la señal de vídeo es CVBS.

NOTA: la opción COMET sólo está disponible para la salida de vídeo CVBS.

Por tanto, la presencia o no de esta opción indica si la cámara está utilizando la salida de vídeo CVBS o

AHD.

ESPAÑOL

BOTÓN DE ACCESO AL

MENÚ EN EL CABLE DE LA

CÁMARA

ARRIBA

ABAJO

DERECHAIZQUIERDA

JUSTE

Otros manuales para 1092

Este manual sirve para los siguientes modelos

Tabla de contenidos

Idiomas:

Otros manuales de Cámara de seguridad de urmet domus

urmet domus

urmet domus 1099/214 Manual de usuario

urmet domus

urmet domus 1092/128A Manual de usuario

urmet domus

urmet domus 1092/601 THERA 4 MINIDOME P/T/Z Manual de usuario

urmet domus

urmet domus THERA 5 Ref.1092/602 Manual de usuario

urmet domus

urmet domus 1092/277HZ Manual de usuario

urmet domus

urmet domus 1099/212 Manual de usuario

urmet domus

urmet domus 1092/291 Manual de usuario

urmet domus

urmet domus 1092/257HZ Manual de usuario

urmet domus

urmet domus Cloud Camera Series Manual de usuario

urmet domus

urmet domus 1093 Series Manual de usuario

urmet domus

urmet domus 1092/002E Manual de usuario

urmet domus

urmet domus H.265 IP Camera Series Manual de usuario

urmet domus

urmet domus 1099/001 Manual de usuario

urmet domus

urmet domus 1092/258H Manual de usuario

urmet domus

urmet domus 1092 Manual de usuario

urmet domus

urmet domus DS1092-132 Manual de usuario

urmet domus

urmet domus 1092/102 Manual de usuario

urmet domus

urmet domus 1092 Manual de usuario

urmet domus

urmet domus 1092 Manual de usuario

urmet domus

urmet domus Easy Dome IV 1092 Series Manual de usuario

urmet domus

urmet domus 1093/181WM1 Manual de usuario

urmet domus

urmet domus 1093 Series Manual de usuario

urmet domus

urmet domus Cloud Camera Series Manual de usuario

urmet domus

urmet domus 1096 Manual de usuario

Manuales populares de Cámara de seguridad de otras marcas

Okina USA

Okina USA SIR36-870VF650LP Manual de usuario

Divio

Divio NDR155PA Manual de usuario

Canon

Canon VB-C500D Manual de usuario

Easy Access

Easy Access EasyGuard Manual de usuario

Vivotek

Vivotek FD9389-EHV-v2 Manual de usuario

TUYA

TUYA COSMO W2 Manual de usuario

Eusso

Eusso UNC7500-IR Guía de configuración

VC VC20 series Manual de usuario

Axis

Axis Q1614 Manual de usuario

ieGeek

ieGeek DD201 Manual de usuario

VADDIO

VADDIO ClearVIEW HD-USB PTZ 999-6990-000 Manual de usuario

Vicon

Vicon V662-D-1 Instrucciones de funcionamiento

Grundig

Grundig GCH-K0274P Manual de usuario

Lorex

Lorex VANTAGE LBC7032 Manual de usuario

4xem

4xem WPT Manual de usuario

Samsung

Samsung SCV-3082 Manual de usuario

Vitek

Vitek VTC-C544 Manual de usuario

Lumens

Lumens VC-A50PNW Manual de usuario
