Urmet domus Miro 1183 Manual de usuario

DS 1183-013A LBT 20108

Mod.

1183

CITOFONO VIVAVOCE 2VOICE

2VOICE HAND-FREE DOOR PHONE

INTERPHONE MAINS-LIBRES 2 VOICE

INTERFONO MANOS LIBRES 2VOICE

SPRECHANLAGE 2VOICE

Sch./Ref.1183/7

2DS1183-013A

ITALIANO

Il citofono Sch. 1183/7 è dedicato all’utilizzo in impianti citofonici e videocitofonici del sistema

2Voice.

DESCRIZIONE DEI COMPONENTI

SW1 SW2

1. Microfono

2. Pulsante vedi tabella funzione pulsanti

3. Pulsante vedi tabella funzione pulsanti

4. Pulsante per connessione a dispositivi Yokis (contatti X1, GT): max 50 mA - 12 Vcc

5. Pulsante per connessione a dispositivi Yokis (contatti Y1, GT): max 50 mA - 12 Vcc

6. Led di segnalazione multicolore

7. Altoparlante di chiamata e conversazione

8. Pulsante attivazione/disattivazione fonia

9. Led verde presente sotto al pulsante

10. Pulsante apriporta

11. Led verde presente sotto al pulsante

12. Morsetti per il collegamento al sistema

13. Jumper della terminazione di linea

ONOFF

14. Dip-switch di conﬁgurazione (SW1 - SW2):

n.1 di SW1, deﬁnisce la modalità di funzionamento del citofono: OFF “Mani libere” (default) / ON

“Push to talk”;

n. 2÷8 di SW1, deﬁniscono il numero dell’appartamento nella colonna (CODE);

n. 1÷2 di SW2, deﬁniscono il numero del posto interno all’interno dell’appartamento (INT).

SW1 SW2

Per le impostazioni dei dip-switch fare riferimento al libretto di sistema.

= =

–

DS1183-013A

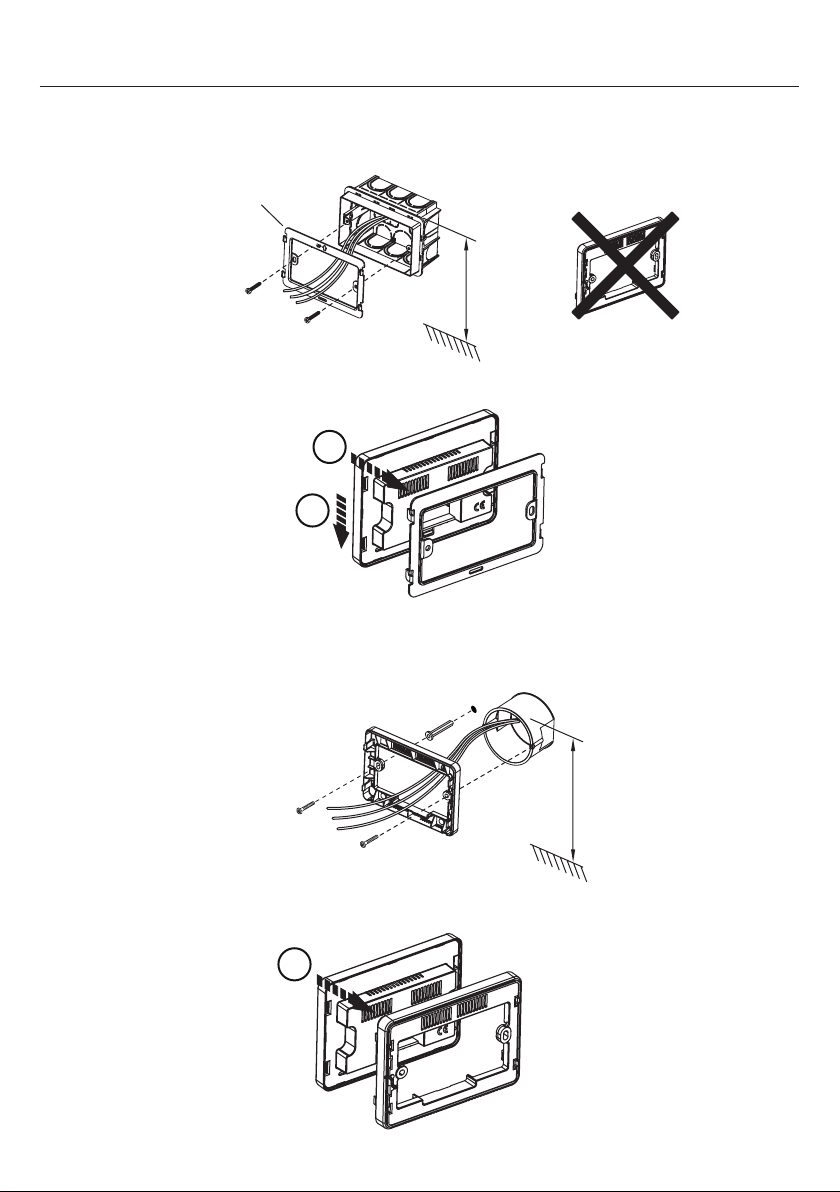

INSTALLAZIONE

CON SCATOLA INCASSO MOD. 503

Murare la scatola incasso all’altezza indicata nel disegno seguente.

Fissare la staffa in metallo alla scatola incasso.

Scatola Mod. 503

Staffa metallica

1,55 m

n° 2 M3,5 x 19 mm

a corredo

Eseguire i collegamenti sul citofono.

Fissare il citofono alla staffa.

CON SCATOLA INCASSO Ø 60 MM

Murare la scatola incasso all’altezza indicata.

Rimuovere dal citofono la base in plastica e ﬁssarla al muro come indicato nel disegno seguente.

1,55 m

n° 1 2,9 x 13 mm

a testa svasata

Scatola Ø 60 mm

n° 1 vite e tassello

a corredo

Eseguire i collegamenti sul citofono.

Fissare il citofono alla base in plastica.

4DS1183-013A

AD APPOGGIO PARETE

Rimuovere dal citofono la base in plastica e ﬁssarla al muro come indicato nel disegno seguente

(eventualmente usare la dima di foratura presente nell’ultima pagina del libretto).

n° 2 viti e tasselli

a corredo

1,55 m

Eseguire i collegamenti sul citofono.

Fissare il citofono alla base in plastica.

DESCRIZIONE DEI MORSETTI

GT Comune dei pulsanti e

Y1 Pulsante

X1 Pulsante

S-

}

Suoneria supplementare

S+

]

CP Chiamata al piano

]

LINE Connessione al BUS di sistema

DS1183-013A

FUNZIONE PULSANTI

Stato

Pulsante

RIPOSO

ATTESA

SGANCIO

(ricezione

chiamata)

IN FONIA RIPOSO E

TASTO

PREMUTO

STATO DI

PROGRAMMAZIONE*

(SOLO CON

CITOFONO A RIPOSO)

Apriporta

pedonale Apriporta

pedonale Abilita/disabilita

apriporta automatico

--- Attivazione

della fonia

Se premuto nella modalità di

funzionamento:

A) “Mani libere” termina la

conversazione;

B) in “Push to talk”:

se premuto a lungo abilita la

fonia verso il posto esterno;

se premuto brevemente attiva o

termina la conversazione.

—

---

Regolazione volume di

chiamata citofonica e al

piano (il volume cambia

secondo la sequenza

ALTO, BASSO, MUTE)

Funzione

speciale

(default: 7)

Funzione

speciale

(default: 7)

Funzione

speciale

(default: 7)

Chiamata

intercomunicante

2 programmabile

(default: non

programmato)

Scelta suoneria

chiamata al piano

(5 suonerie diverse)

Apriporta

passo

carraio

Apriporta

passo

carraio Apriporta passo carraio

Chiamata

intercomunicante

1 programmabile

(default: chiamata

a centralino)

Scelta suoneria

chiamata citofonica

(5 suonerie diverse)

(*) Per entrare o uscire dallo stato di programmazione premere e tenere premuto il tasto per più di

5 secondi; la conferma dell’entrata in programmazione avviene con il lampeggio lento del led giallo;

comunque allo scadere della temporizzazione di 10 min si esce dallo stato di programmazione.

SEGNALAZIONI LED

6. Led di segnalazione multicolore

PRIORITÀ FUNZIONI

1 Rosso lampeggiante veloce: mute suonerie attivo

2 Verde lampeggiante: apriporta automatico attivo

3 Rosso acceso ﬁsso: porta aperta sul posto di chiamata principale

4 Rosso lampeggiante lento: porta aperta sul posto di chiamata secondario

5 Giallo lampeggiante lento: stato di programmazione attivo

Per salvare la programmazione ricordarsi di uscire dalla stessa tenendo premuto il tasto per

più di 5 secondi; comunque trascorsi 10 minuti il dispositivo esce dallo stato di programmazione

salvando i parametri variati.

Per la programmazione della chiamata intercomunicante fare riferimento al libretto di sistema.

9. Led verde presente sotto al pulsante

acceso ﬁsso: chiamata in corso

acceso lampeggiante: conversazione in corso

11. Led verde presente sotto al pulsante

acceso ﬁsso: possibilità di apertura porta

RESET

Per ripristinare i parametri di default del dispositivo, dopo l’ingresso in programmazione con la pressione

del tasto per più di 5 secondi, premere contemporaneamente i tasti e per più di 3 secondi; la

conferma del comando avviene con l’emissione di 2 beep lunghi e l’uscita del dispositivo dallo stato di

programmazione.

6DS1183-013A

ATTIVAZIONE FONIA CON PRESSIONE DEL TASTO (MODALITÀ

PUSH TO TALK)

Se la comunicazione tra la postazione di chiamata e il citofono risulta disturbata è possibile attivare i due

canali di fonia (verso l’interno e verso l’esterno) singolarmente.

Dopo aver ricevuto una chiamata, premere brevemente per attivare la fonia dal posto esterno, in seguito se

viene mantenuto premuto il tasto si attiva il canale audio verso l’esterno e si può parlare al chiamante.

Per ascoltare occorre rilasciare il tasto .

Per terminare la conversazione premere brevemente il tasto .

Collegamento al citofono di un modulo E2BP per la centralizzazione di luci e tapparelle

SD541-4002

MVR500ER

OFNLBP

Tapparella

MVR500ER

OFNLBP

ANTENNA

R1 R1

Tapparella

A seguito di opportuna programmazione dei dispositivi Yokis si potrà:

con un pulsante ad es. attivare la chiusura centralizzata delle tapparelle;

con un secondo pulsante (ad es. ) attivare lo spegnimento delle luci.

Per maggiori informazioni sui prodotti YOKIS andare sul sito www.yokis.com

–

DS1183-013A

ENGLISH

The door phone Ref. 1183/7 is designed for use in 2Voice system audio door phone and video door

phone installations.

DESCRIPTION OF COMPONENTS

SW1 SW2

1. Microphone

2. Button see button function table

3. Button see button function table

4. Button to connect to Yokis devices; contacts X1, GT: max 50 mA @ 12 Vcc

5. Button to connect to Yokis devices; contacts Y1, GT: max 50 mA @ 12 Vcc

6. Multicolour indicator LED

7. Call and conversation speaker

8. Button used to activate/deactivate audio

9. Green LED under the button

10. Door opener button

11. Green LED under the button

12. Terminals for connecting to the system

13. Line termination jumper

ONOFF

14. Conﬁguration dip switch (SW1 - SW2):

n.1 of SW1, deﬁnes the door phone operating mode: OFF “Hands Free” (default) / ON “Push to

talk”

n.2÷8 of SW1, deﬁne the apartment number in the column (CODE);

n.1÷2 of SW2, deﬁne the station number in the apartment (INT).

SW1 SW2

Refer to the system booklet for how to set the dip switches.

= =

–

8DS1183-013A

INSTALLATION

WITH FLUSH-MOUNTED CASING MOD. 503

Install ﬂush-mounting box at the height indicated in the drawing below.

Fix the bracket to the mounting box.

Box Mod. 503

Metal bracket

1,55 m

n° 2 M3,5 x 19 mm

included

Connect.

Fix the video door phone to the bracket.

WITH FLUSH-MOUNTED CASING Ø 60 MM

Install ﬂush-mounting box at the height indicated.

Remove the plastic base from the door phone unit and ﬁx the base to the wall as shown in the drawing here

below.

1,55 m

n° 1 2,9 x 13 mm

countersunk screw

Box Ø 60 mm

n° 1 screw and screw

anchor included

Connect.

Fix the door phone to its plastic base.

DS1183-013A

WALL SURFACE MOUNTING

Remove the plastic base from the door phone unit and ﬁx the base to the wall as shown in the drawing here

below (you may want to use the drilling template supplied at the end of this manual).

n° 2 screws and screw

anchors included

1,55 m

Connect.

Fix the door phone to its plastic base.

TERMINAL PINS DESCRIPTION

GT Button common terminals and

Y1 Button

X1 Button

S-

}

Supplementary ringer

S+

]

CP Floor call

]

LINE System bus connection

10 DS1183-013A

BUTTON FUNCTIONS

State

Button

STAND-BY

WAITING

FOR PICK-UP

(RECEIVING

CALL)

DURING AUDIO OPERATION

STAND-BY

AND BUTTON

PRESSED

STATE OF

PROGRAMMING*

(ONLY WITH

DOOR PHONE IN

STAND-BY)

Open

pedestrian

door

Open

pedestrian

door Open pedestrian door Open

pedestrian

door

Connect / disconnect the

automatic door opening

system

--- Audio

activation

If pressed in the operating mode:

A) “Hands Free” ends the

conversation;

B) in “Push to talk”:

if pressed a long time, it

enables the audio of the door

unit;

if short pressed it activates or

terminates the conversation.

—

---

Call volume adjustment

for door and ﬂoor level

calls (the possible volume

adjustments are, in this

order, HIGH, LOW, MUTE)

Special

function

(default: 7)

Special

function

(default: 7) Special function (default: 7)

Programmable

intercom call

2 (Default: not

programmed)

Floor call ring tone

selection (5 different ring

tones)

Garage door

opener Garage door

opener Garage door opener

Programmable

intercom call 1

(Default: call to

switchboard)

Door phone call ring tone

(5 different ring tones)

(*) To enter and exit programming state, hold button pressed for longer than 5 seconds. The yellow LED

will blink slowly to indicate that programming mode is selected. Programming mode will shut down in all

cases after the 10 minute timeout.

INDICATOR LEDS

6. Multicolour indicator LED

PRIORITY FUNCTIONS

1 Fast ﬂashing red: muted ring tones

2 Green blinking: automatic door opener on

3 Red on steady: main calling station door open

4 Slowly blinking red: secondary calling station door open

5 Slowly blinking yellow: programming state on

To save the programming, remember to exit from the same by pressing the button for more

then 5 seconds; in any case, after 10 minutes the device exists the programming state and saves

the parameters changed. Refer to the system booklet for how to program intercom calls.

9. Green LED under the button

On steady: call in progress

On blinking: conversation ongoing

11. Green LED under the button

On steady: possibility of a door opening

RESET

To restore default parameters of the device after entering programming mode, hold button pressed for

longer than 5 seconds, press the and buttons together for longer than 3 seconds. The system will

emit 2 long beeps to conﬁrm and exit the programming state.

Otros manuales para miro 1183

Tabla de contenidos

Idiomas:

Otros manuales de Sistema de intercomunicación de urmet domus

urmet domus

urmet domus iPerTalk 1375/822 Manual de usuario

urmet domus

urmet domus 1083/39 Manual de usuario

urmet domus

urmet domus iPercom VOG 5+ 1761/15 Manual de instalación y operación

urmet domus

urmet domus IPerCom Manual de usuario

urmet domus

urmet domus 1083 Manual de usuario

urmet domus

urmet domus IMAGO 1707/1 Manual de usuario

urmet domus

urmet domus 5VOG 5W 1760 Manual de usuario

urmet domus

urmet domus IperVoice 1717/31 Manual del sistema

urmet domus

urmet domus 1168/46G Manual de usuario

urmet domus

urmet domus VOG 5 Manual de instrucciones

urmet domus

urmet domus sinthesi 2VOICE 1083/14 Manual de usuario

urmet domus

urmet domus iPerTAlk 1375 Manual de usuario

urmet domus

urmet domus iPercom elekta steel 1060/23 Manual de usuario

urmet domus

urmet domus 1723/96 Manual de instalación y operación

urmet domus

urmet domus mikra2 1722/95 Manual de instrucciones

urmet domus

urmet domus 1730 Manual de usuario

urmet domus

urmet domus 1138/18 Manual de usuario

urmet domus

urmet domus VOG7 1760 Manual de instalación y operación

urmet domus

urmet domus 2 Voice Mikra Digital 1784 Guía de inicio rápido

urmet domus

urmet domus Miro 1750 Series Manual de usuario

urmet domus

urmet domus sentry 1704 Manual de usuario

urmet domus

urmet domus mikra2 1060/21 Guía de inicio rápido

urmet domus

urmet domus Alpha 1168 Manual de instalación y operación

urmet domus

urmet domus IPERCOM 1761 Manual de usuario

Manuales populares de Sistema de intercomunicación de otras marcas

Bticino

Bticino LINEA 3000 Manual de usuario

MSI

MSI MSI-140 Manual de usuario

golmar

golmar Stadio Plus Manual de usuario

CyberData

CyberData 011211 series Manual

Vidos

Vidos duo M1021 Manual de usuario

Vimar

Vimar ELVOX 7539/E Manual de usuario

SSS Siedle

SSS Siedle BTSV 850-03 Manual de usuario

Dahua

Dahua VTO Series Manual de usuario

Elvox

Elvox 5651 Manual de usuario

Videx

Videx VIDEOKIT Series Manual de usuario

Rocom

Rocom Doortello Business FW T2.05W2.04 Manual de usuario

Viking

Viking E-35-EWP Manual de usuario

Safeguard Supply

Safeguard Supply LRA-EX1000 Manual de usuario

SSS Siedle

SSS Siedle BFCV 850 Series Manual de usuario

GRD

GRD MAX V2 Manual de usuario

Alecto

Alecto ADI-250 Manual de usuario

Aiphone

Aiphone IE-8MD Manual de usuario

Perel

Perel EDB4 Manual de usuario

urmet domus miro 1183 Manual de usuario

Manuales populares de Sistema de intercomunicación de otras marcas
