Urmet domus 1060/71 Manual de usuario

DS 1060-127 LBT 20499

Mod.

1060

POSTO ESTERNO VIDEO IP CON 1 TASTO

EXTERNAL IP VIDEO STATION WITH 1 PUSH BUTTON

POSTE EXTERNE VIDÉO IP AVEC 1 TOUCHE

MICROALTAVOZ VIDÉO SOBRE IP CON 1 TECLA

IP-VIDEOAUSSENSTELLE MIT 1 TASTE

Sch./Ref. 1060/71

2DS1060-127

ITALIANO

PRESTAZIONI

Le prestazioni del posto esterno video IP sono le seguenti:

Realizzato su meccanica Sinthesi Steel a 2 moduli;

Pilotaggio dell’elettroserratura pedonale con scarica capacitiva ad impulso con bassa corrente di

mantenimento (SE+; SE-);

Pilotaggio elettroserratura passo carraio con relé SE2 con contatti puliti (C-NC-NO);

Ingresso per pulsante androne;

Ingresso per sensore porta;

Pilotaggio dispositivo di ripetizione fonia per audiolesi;

Connessione su cavo LAN con connettore RJ45 e alimentazione tramite POE;

Alimentazione di max 30 cartellini portanome esterni tramite POE;

Gestione di 31 pulsanti di chiamata di cui 1 a bordo e 30 esterni con l’utilizzo di moduli espansione Sch.

1158/82 e 1158/84;

2 morsetti per l’alimentazione di eventuali cartellini portanome;

Telecamera CCD a colori con obiettivo grandangolare;

1 tasto di chiamata precablato;

Ingresso per telecamera esterna in alternativa a quella locale;

Pilotaggio dispositivo di ripetizione fonia per audiolesi e modulo con messaggi vocali e led.

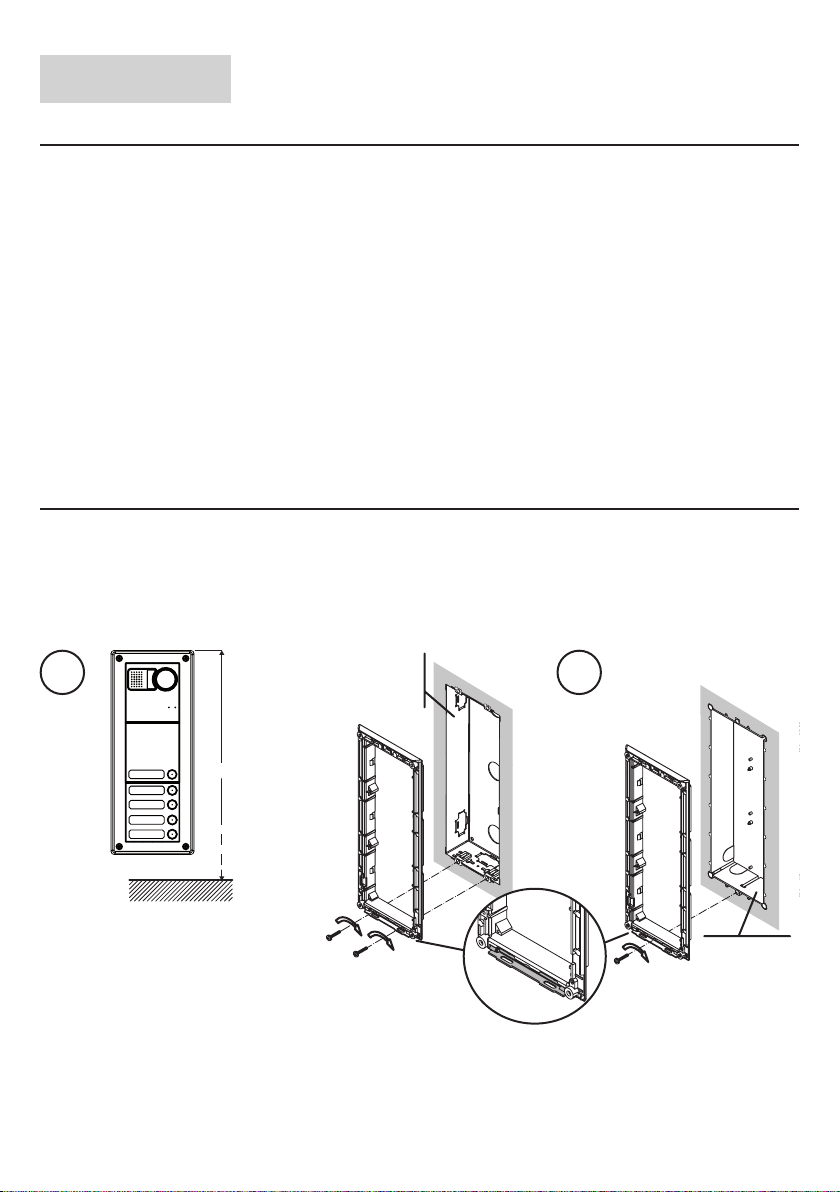

INSTALLAZIONE PULSANTIERA

1. Installare il modulo all’altezza indicata;

2. Montare il telaio portamoduli sulla scatola incasso;

3. Montare i moduli sul telaio;

4. Ribaltare il telaio ed effettuare i cablaggi;

5. Chiudere il telaio;

6. Montare i cartellini portanome sul frontale estraibile;

7. Montare la cornice sul telaio.

•

1,55 ÷ 1,60 m(*)

Sch.1145/52

Sch.1145/53

Sch.1145/54

Sch.1158/42

Sch.1158/43

Sch.1158/44

(*) Nel caso di persone con disabilità o speciﬁche necessità di tipo D1 (con età avanzata) e D2 (con difﬁcoltà

motoria degli arti inferiori), il centro del dispositivo dovrà essere posizionato ad una altezza compresa

tra 75 cm e 140 cm rispetto al piano di calpestio. Per ulteriori dettagli vedere la Norma tecnica CEI

64-21:2016-12 – Ambienti residenziali. Impianti adeguati all’utilizzo da parte di persone con disabilità o

speciﬁche necessità.

DS1060-127

3 4

EXP

connettore per moduli

tasti con espansore

Sch. 1158/82 -/84

I2C

DIGITAL CONNECTOR

connettore per modulo

con messaggi vocali e

led Sch.1158/47

LAN

Sch.1145/52

Sch.1145/53

Sch.1145/54

Sch.1158/42

Sch.1158/43

Sch.1158/44

Cartellino

provvisorio

trasparente.

Cartellino definitivo

con incisione.

4DS1060-127

DESCRIZIONE MORSETTI

SE+

}

Morsetti elettroserratura a scarica con corrente di mantenimento per eventuale relé

SE-

C Contatto comune del relè serratura

}

SE2

NC Contatto normalmente chiuso del relè serratura

NO Contatto normalmente aperto del relè serratura

V-

}

Morsetti per alimentazione ausiliaria

V+

]

ILL Morsetti per illuminazione di eventuali cartellini portanome

]

PA Morsetti pulsante androne per pilotaggio e serratura relé

]

SP Morsetti sensore porta aperta

V5 Riferimento per segnale telecamera esterna

V3 Segnale telecamera esterna

]

AD/ILA Morsetti per fonia dispositivo audiolesi Sch. 1158/48

EXP Connettore per modulo tasti con espansore Sch. 1158/82 e Sch. 1158/84

LAN Connettore Ethernet per rete LAN RJ45

I2C DIGITAL Connettore per modulo con messaggi vocali e led Sch.1158/47

CONNECTOR

Per maggiori informazioni consultare il libretto fornito a corredo del modulo con messaggi vocali

e led.

Per la realizzazione dei cablaggi, per le massime distanze e per le operazioni di conﬁgurazione si raccomanda

di seguire le regole prescritte nel manuale di sistema.

Per i collegamenti usare il kit connettori RJ45 Urmet (prodotto vendibile ﬁno ad esaurimento scorte).

COLLEGAMENTO TELECAMERA ESTERNA

In alternativa alla telecamera presente nel modulo può essere collegata una telecamera esterna ai morsetti

V3, V5.

Per abilitare la telecamera esterna occorre spostare il jumper come mostrato di seguito.

TLC-EXT

DS1060-127

CONNESSIONE A MODULO TASTI CON ESPANSORE Sch. 1158/82

e Sch. 1158/84

Nel caso in cui si voglia collegare il posto esterno video IP a dei moduli tasti con espansore Sch. 1158/82 e

Sch. 1158/84 occorre attuare i seguenti collegamenti:

ILL

1158/84

1158/82

1158/84

B B B

A Cavetto lungo 55 cm a corredo del modulo tasti con espansore Sch. 1158/82 e /84

B Cavetto lungo 20 cm a corredo del modulo tasti con espansore Sch. 1158/82 e /84

CCavetto lungo 20 cm a corredo del posto esterno video IP

ISTRUZIONI DI CABLAGGIO CON CAVO CAT5

Intestare il cavo CAT5 su uno dei connettori RJ45 con logo Urmet:

Inserire il conduttore nella guida rispettando le colorazioni indicate (Standard T568B).

Conduttore

n° Colore cavo

1 Bianco-Arancione

2 Arancione

3 Bianco-Verde

4 Blu

Conduttore

n° Colore cavo

5 Bianco-Blu

6 Verde

7 Bianco-Marrone

8 Marrone

•

6DS1060-127

Tagliare i cavi in modo che sporgano dalla guida di circa 5 mm, inserire la guida nel plug e crimpare il

plug con appositi attrezzi. Plug

~ 5 mm

Accertarsi che la guaina grigia rimanga all’interno del plug.

Questo tipo di collegamento NON garantisce il doppio isolamento.

CARATTERISTICHE TECNICHE

TENSIONE DI ALIMENTAZIONE E ASSORBIMENTO SUI MORSETTI V+ V-

Tensione di alimentazione:............................................................................................................44 ÷ 57 Vcc

Assorbimento in videochiamata (*) @48 V:...........................................................................................200 mA

Assorbimento a riposo (*) @48 V:.........................................................................................................140 mA

Temperatura di funzionamento: ............................................................................................ -10 °C ÷ +50 °C

(*) Comprensivo dell’assorbimento di 30 cartellini portanome esterni.

Portata contatto relè C, NC, NO:

Tensione massima commutabile: ......................................................................................................... 30 V

Corrente massima commutabile: ........................................................................................................3,5 A

Carico massimo commutabile: ................................................................................................. 40 VA 25 W

Distanza massima pulsante androne: ..............................................................25 m con cavo sez. 0,5 mm2

Distanza massima sensore porta aperta: .........................................................50 m con cavo sez. 1,5 mm2

Distanza massima alimentatore supplementare: ...........................................100 m con cavo sez. 1,5 mm2

Distanza massima serratura capacitiva: .........................................................100 m con cavo sez. 1,5 mm2

RESET IMPOSTAZIONI DI FABBRICA

Chiudere il pulsante androne e contemporaneamente premere il pulsante del posto esterno video IP per

20 secondi. Passati i 20 secondi, il dispositivo emette un bip prima di riavviarsi, quindi rilasciare entrambi i

pulsanti: in questo modo il posto esterno video IP perde la conﬁgurazione precedente.

•

DS1060-127

ENGLISH

PERFORMANCE

The features of the IP video door phone on are the following:

Designed on 2-module Sinthesi Steel style.

Management of pedestrian door electric lock with pulse capacitive discharge and with low holding

current (SE+; SE-).

Management of driveway electric lock with relay SE2 with clean contacts (C-NC-NO).

Hall button input.

Door sensor input.

Audio repeat device control for use with hearing aid.

LAN connection with RJ45 connector and POE power.

Power supply of 30 external name holder tags max. with POE.

Management of 31 calling buttons, of which one on-board and 30 external with the use of expansion

modules Ref. 1158/82 and 1158/84;

2 terminal pins for power supply of name holder tags, if necessary.

CCD colour camera with wide-angle lens.

1 pre-cabled call button.

Input for external camera, alternative to the local one.

Management of audio repeater device for hard of hearing people and module with voice messages and

leds.

PANEL INSTALLATION

1. Install the module at the height shown.

2. Fit the module holder frame in the ﬂush-mounting box.

3. Fit the modules in the frame.

4. Tip the frame and connect wires.

5. Close the frame.

6. Fit the name tags on the removable front.

7. Fit the panel on the frame.

•

1,55 ÷ 1,60 m

Ref.1145/52

Ref.1145/53

Ref.1145/54

Ref.1158/42

Ref.1158/43

Ref.1158/44

8DS1060-127

3 4

EXP

connector for

button modules

with expansion

Ref. 1158/82 - /84

LAN

I2C

DIGITAL CONNECTOR

Connector for module

with voice messages

and led Ref. 1158/47

Ref.1145/52

Ref.1145/53

Ref.1145/54

Ref.1158/42

Ref.1158/43

Ref.1158/44

Dummy

transparent

name holder.

Final engraved

name holder.

DS1060-127

DESCRIPTION OF TERMINALS

SE+

}

Terminal pins of discharge electric lock with holding current for relay, if present

SE-

C Common lock relay contact

}

SE2

NC Normally closed lock relay contact

NO Normally open lock relay contact

V-

}

Auxiliary power terminals

V+

]

ILL Terminal pins for lighting of name holder tags, if necessary

]

PA Hall button terminals for operating lock relay

]

SP Door open sensor terminals

V5 Reference for external camera signal

V3 External camera signal

]

AD/ILA Ref. 1158/48 hearing aid audio device terminals

EXP Connector for button modules with expansion Ref. 1158/82 and Ref. 1158/84

LAN Ethernet connector for LAN RJ45

I2C DIGITAL Connector for module with voice messages and led Ref. 1158/47

CONNECTOR

For further details, see the manual provided with the module with voice messages and leds.

Refer to the instructions contained in the system manual for wiring, maximum distances and conﬁguration

operations.

Use Urmet RJ45 connector kit for connections (product on sale until stocks last).

EXTERNAL CAMERA CONNECTION

Instead of the camera present in the module, an external camera can be connected to terminal pins V3,

V5.

To enable the external camera, move the jumper as shown below.

TLC-EXT

10 DS1060-127

CONNECTION TO BUTTON MODULE WITH EXPANSION UNIT

Ref. 1158/82 and Ref. 1158/84

Use the following connections to connect the IP video door phone to button modules with expansion unit

Ref. 1158/82 and Ref.1158/84:

ILL

1158/84

1158/82

1158/84

B B B

A 55 cm-long cable provided with the button module with expansion unit Ref. 1158/82 and /84

B 20 cm-long cable provided with the button module with expansion unit Ref. 1158/82 and /84

C20 cm-long cable provided with the outdoor IP video station

WIRING INSTRUCTIONS WITH CAT5 WIRE

Fit the CAT5 wire in a RJ45 plug with Urmet logo:

Insert the wire in the guide respecting the colour coding shown (Standard T568B).

Wire

No. Wire colour

1 White-Orange

2 Orange

3 White-Green

4 Blue

Wire

No. Wire colour

5 White-Blue

6 Green

7 White-Brown

8 Brown

•

Este manual sirve para los siguientes modelos

Tabla de contenidos

Idiomas:

Otros manuales de Sistema de intercomunicación de urmet domus

urmet domus

urmet domus mikra plus Manual de instalación y operación

urmet domus

urmet domus 9854 Series Manual de usuario

urmet domus

urmet domus 2VOICE ELEKTA Manual de instalación y operación

urmet domus

urmet domus 2Voice 1083/12 Instrucciones de funcionamiento

urmet domus

urmet domus mikra2 1722/95 Manual de instrucciones

urmet domus

urmet domus AIKO 1716/1 Manual de usuario

urmet domus

urmet domus BASIC 1062/341 Manual de usuario

urmet domus

urmet domus Alpha 1168 Manual de usuario

urmet domus

urmet domus 1060/601 Manual de operación e instalación

urmet domus

urmet domus sinthesi steel 1375 Manual de usuario

urmet domus

urmet domus IperVoice 1717/31 Manual de usuario

urmet domus

urmet domus Note 2 1723/71 Manual de instrucciones

urmet domus

urmet domus 1726 Guía rápida

urmet domus

urmet domus 1083 Instrucciones de funcionamiento

urmet domus

urmet domus Nexo 1708/1 Manual de usuario

urmet domus

urmet domus 1051/025 Manual de usuario

urmet domus

urmet domus IPerCom VOG 7 1761 Series Manual de usuario

urmet domus

urmet domus IPerCom 1741 Manual del sistema

urmet domus

urmet domus 1722/115 Manual de usuario

urmet domus

urmet domus miro 2VOICE 1750 Manual de usuario

urmet domus

urmet domus IPerVoice 1039 Manual de usuario

urmet domus

urmet domus 1083 Manual de usuario

urmet domus

urmet domus 1760 Manual de usuario

urmet domus

urmet domus 5VOG 5W 1760 Manual de usuario

Manuales populares de Sistema de intercomunicación de otras marcas

Bticino

Bticino LINEA 3000 Manual de usuario

MSI

MSI MSI-140 Manual de usuario

golmar

golmar Stadio Plus Manual de usuario

CyberData

CyberData 011211 series Manual

Vidos

Vidos duo M1021 Manual de usuario

Vimar

Vimar ELVOX 7539/E Manual de usuario

SSS Siedle

SSS Siedle BTSV 850-03 Manual de usuario

Dahua

Dahua VTO Series Manual de usuario

Elvox

Elvox 5651 Manual de usuario

Videx

Videx VIDEOKIT Series Manual de usuario

Rocom

Rocom Doortello Business FW T2.05W2.04 Manual de usuario

Viking

Viking E-35-EWP Manual de usuario

Safeguard Supply

Safeguard Supply LRA-EX1000 Manual de usuario

SSS Siedle

SSS Siedle BFCV 850 Series Manual de usuario

GRD

GRD MAX V2 Manual de usuario

Alecto

Alecto ADI-250 Manual de usuario

Aiphone

Aiphone IE-8MD Manual de usuario

Perel

Perel EDB4 Manual de usuario

urmet domus 1060/71 Manual de usuario

Manuales populares de Sistema de intercomunicación de otras marcas
