Deutsch

Hinweis: Die Bilder können vom tatsächlichen Aussehen des Produkts

abweichen.

Netztopologie

Unten sehen Sie eine typische Topologie für den Einsatz des EAP.

EAP Controller

Ein DHCP-Server (typischerweise ein Router) weist Geräten in Ihrem Netz IP-

Konfigurationen zu. Ein Computer, auf dem der EAP-Controller läuft, kann sich im

selben oder in einem anderen Netz als die EAPs befinden. Dieser verwaltet den

Verbund Ihrer Accesspoints.

Der EAP-Controller kann auf www.tp-link.de heruntergeladen werden.

Hardwareinstallation

■Option 1: Deckenmontage

Folgen Sie diesen Schritten, um Ihren EAP zu installieren:

1Positionieren Sie den Deckenclip und schieben

Sie den beweglichen Teil der Basis entgegen.

Controller-

Host

Router Switch Clients

Deckenclip M3×6-Schrauben (5 Stück)

Internet

EAP

Deutsch

2Verwenden Sie eine M3×6-Schraube, um den

Clip an die Decke anzuschrauben.

3Bringen Sie die Halterung mittels vier M3x6-

Schrauben an den Deckenclip an.

4Schieben Sie das Ethernetkabel durch das

Loch. Verbinden Sie das Ethernetkabel mit dem

ETHERNET-Port und bringen Sie den EAP an

die Halterung an.

5Drehen Sie den EAP im Uhrzeigersinn, bis er

einrastet (wie links gezeigt). Ziehen Sie dann das

Kabel durch, damit es nicht sichtbar bleibt.

Deutsch

■Option 2: Deckenmontage

Folgen Sie diesen Schritten, um Ihren EAP zu installieren:

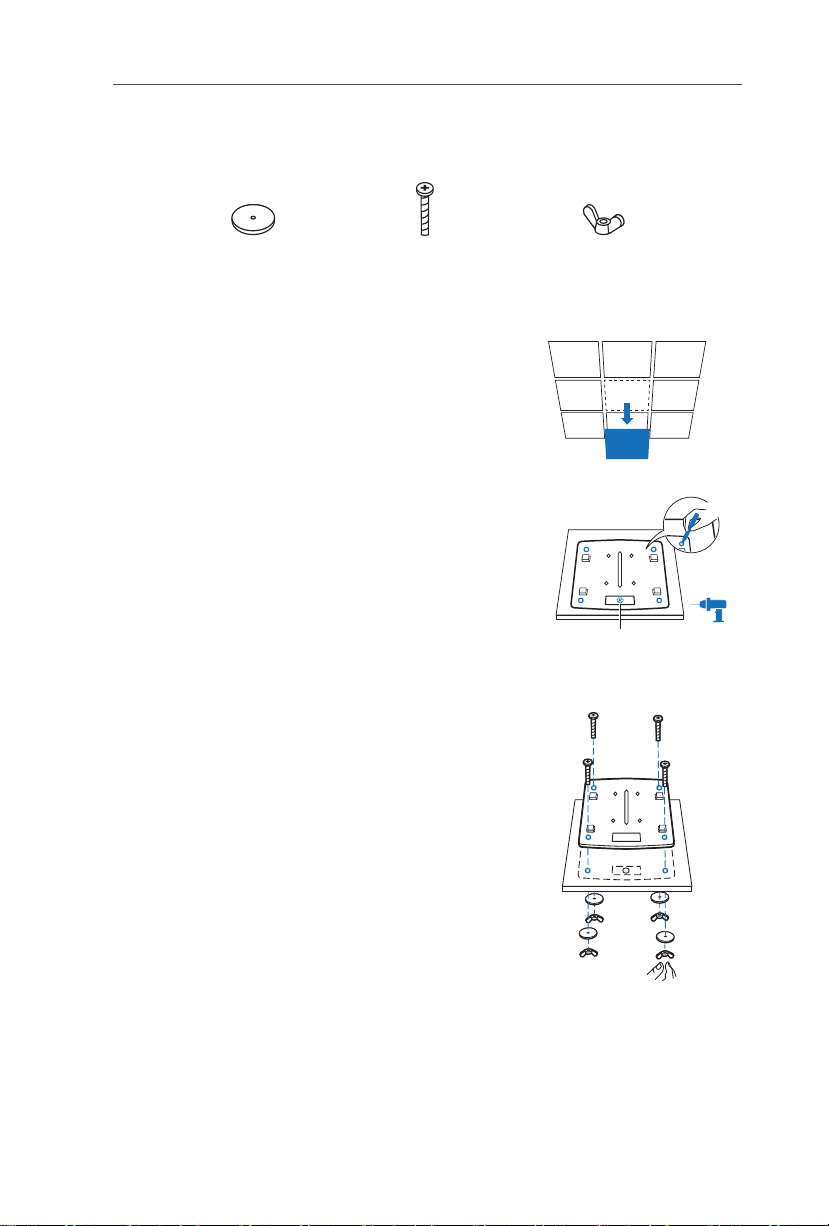

1Entfernen Sie die Deckenkachel.

2Platzieren Sie die Halterung zentral auf der

Deckenkachel. Markieren Sie die drei Stellen

der Schraubenlöcher sowie ein 10mm-Loch

für ein Ethernetkabel. Bohren Sie an den

markierten Stellen drei 4mm-Löcher und ein

10mm-Loch.

3Befestigen Sie die Halterung an der

Deckenkachel mittels dreier M3x30-

Schrauben, Scheiben und Muttern.

Scheiben

(4 Stück)

M3×30-Schrauben

(4 Stück)

Flügelmuttern

(4 Stück)

Loch für ein Ethernetkabel

Deutsch

4Schieben Sie das Ethernetkabel durch das

Loch und bauen Sie die Deckenkachel wieder

ein.

5Verbinden Sie das Ethernetkabel mit dem

ETHERNET-Port. Drehen Sie den EAP im

Uhrzeigersinn, bis er einrastet (siehe links).

Ziehen Sie dann das Kabel durch, damit es

nicht sichtbar bleibt.

■Option 3: Wandmontage

Folgen Sie diesen Schritten, um Ihren EAP zu installieren:

Hinweis: Es wird nicht empfohlen, den EAP mit dem Ethernet-Port nach oben zu installieren.

1Kommt Ihr Ethernetkabel aus der Wand,

können Sie die Halterung daran ausrichten, um

die Stellen für die Bohrungen zu markieren.

Bohren Sie an den Markierungen vier 6mm-

Löcher.

2Schieben Sie die Dübel in die Löcher.

M3×28-Wanddübel

(4 Stück)

M3×20-Schrauben

(4 Stück)

Deutsch

3Schrauben Sie die Halterung mittels der

Schrauben an die Wand. Stellen Sie sicher,

dass die Schultern der Halterungen von der

Wand weg zeigen.

4Verbinden Sie das Ethernetkabel mit dem

ETHERNET-Port des EAP und bringen Sie den

EAP an die Halterung an.

5Drehen Sie den EAP im Uhrzeigersinn, bis er

einrastet (siehe links). Ziehen Sie dann das

Kabel durch, damit es nicht sichtbar bleibt.

Deutsch

Spannungsversorgung

Das Gerät kann über den mitgelieferten Spannungsadapter oder über PoE

gespeist werden.

■Via PoE-Switch

Verbinden Sie den PoE-Switch mit dem ETHERNET-Port mittels eines

Ethernetkabels.

■Via Spannungsadapter

Verbinden Sie den Spannungsadapter mit dem POWER-Anschluss des EAPs und

mit einer spannungsführenden Steckdose.

Switch

PoE-Switch

English

Note: The image may differ from the actual product.

Network Topology

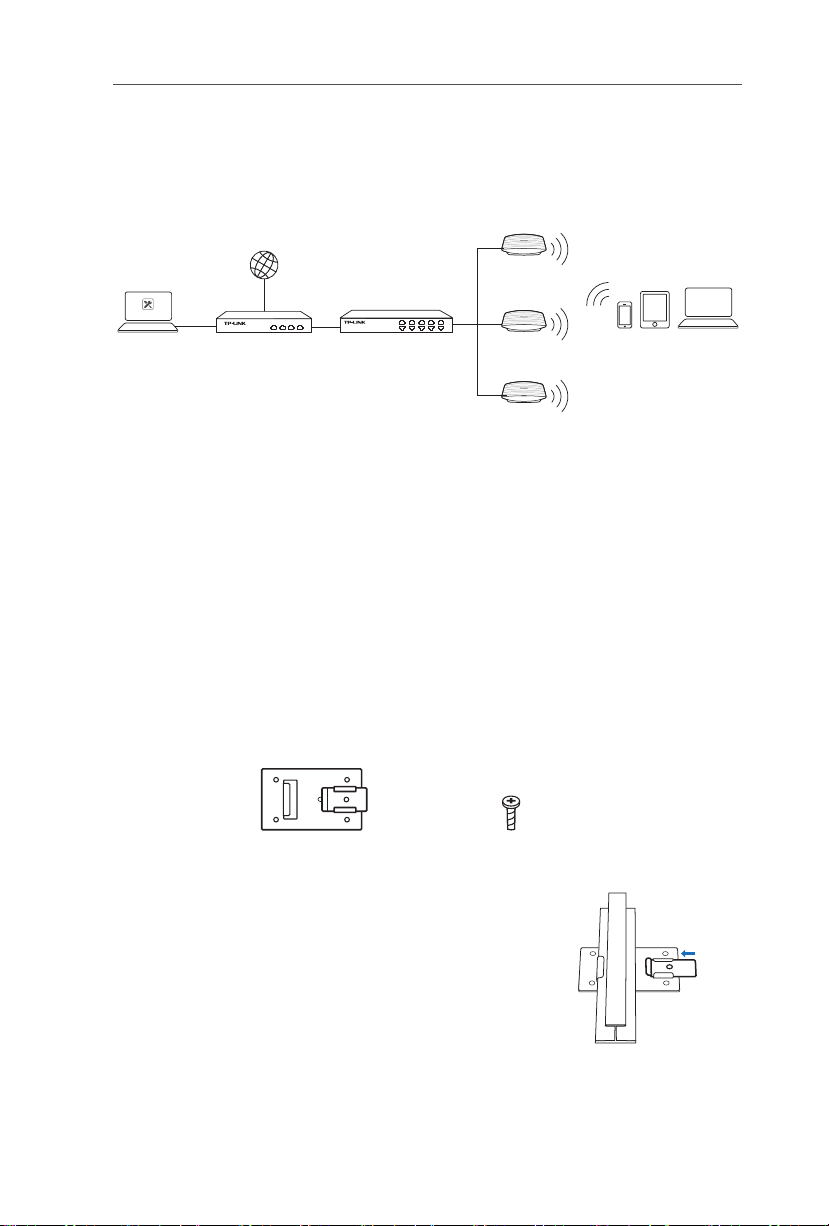

A typical network topology for the EAP is shown below.

EAP Controller

A DHCP server (typically a router) is required to assign IP addresses to the EAPs

and clients in your local network. A computer running the EAP Controller software,

which can be in the same or different subnet with the EAPs, is used to centrally

manage the EAPs.

You can get the EAP Controller software from our website http://www.tp-link.com.

Hardware Installation

■Option1：

Ceiling Rail Mounting

Follow the steps below to install the EAP with the provided accessories:

1Position the Ceiling T-rail Clip and push the

movable part toward the rail base.

Controller

Host

Router Switch Clients

Ceiling T-rail Clip M3×6 Pan-head Screws (Qty.5)

Internet

EAP

English

2Use an M3×6 pan-head screw to secure the T-rail

Clip onto the ceiling rail.

3Attach the mounting bracket to the Ceiling T-rail

Clip using four M3x6 pan-head screws.

4Make the Ethernet Cable pass through the fixing

hole of the mounting bracket. Connect the cable

to the ETHERNET port and attach the EAP to the

bracket.

5Push the EAP along the direction of arrows until

it locks into place. Then adjust the cable to make

the exposed part hidden behind the EAP.
