TP-Link JetStream TL-SG2008 Manual de usuario

7106505716 REV1.0.0

Specifications are subject to change without notice. TP-LINK is a registered trademark of

TP-LINK TECHNOLOGIES CO., LTD. Other brands and product names are trademarks or

registered trademarks of their respective holders.

No part of the specifications may be reproduced in any form or by any means or used to

make any derivative such as translation, transformation, or adaptation without permission

www.tp-link.com

› Deutsch

› English

› Español

› Eλληνικά

› Français

› Italiano

› Português

› Suomi

› Nederlands

› Svenska

› Norsk

› Dansk

› Türkçe

Smart Switch

Quick Installation Guide

MADE IN CHINA

TP-LINK TECHNOLOGIES CO., LTD. South Building(floors 1,3,4,5) and 28(floors

1-4), Central Science & Technology Park,

Shennan Rd, Nanshan, Shenzhen, China

TP-LINK Deutschland GmbH Robert-Bosch-Straße 9, 65719 Hofheim am

Taunus, Germany

TP-LINK UK Limited Unit 2 & 3 Riverview (142-144), Cardiff

Road, Reading, RG1 8EW

TP-LINK Italia S.r.l. Via Gobetti 2/A 20063 Cernusco sul Naviglio (MI)

TP-LINK France SARL Bâtiment Equateur，16-18 avenue Morane

Saulnier，78140 Vélizy-Villacoublay，France

TPLINK Bilgi Teknolojileri Tic. Ltd. Şti. Şerifali Mevkii, Barbaros Cad. Söyleşi

Sokak. No:15/2 Kat:3/4 34775

Ümraniye/İstanbul

TP-LINK IBERIA,S.L. C/ Quintanavides 15, Bajo A, 28050 Madrid, Spain

TP-LINK Netherlands B.V. Archimedesbaan 18, 3439 ME Nieuwegein

TP-LINK(NORDIC) AB Årstaängsvägen 21 C, 117 43, Stockholm, Sweden

TP-LINK Hellas Ltd. Marathonodromou 77, Marousi 151 24, Greece

NWS.TP-LINK Portugal, Unipessoal, Lda. Avenida da Liberdade, n°129, 7°B,1250-140

Lisboa, Portugal

CONTENTS

Deutsch ��1

English��5

Español��9

Ελληνικά ��13

Français��17

Italiano��21

Português ��25

Suomi ��29

Nederlands ��33

Svenska��37

Norsk ��41

Dansk ��45

Türkçe��49

Deutsch

Hinweis:

Das in diesem Dokument behandelte Beispielmodell ist das TL-SG2008�

Verbinden

Ethernetports (1..8

)

DC-Spannungskabel

PC PC

Router

LAN-PortWAN-Port

Internet

Konguration

1� Um die Weboberfläche des Switches zu erreichen, öffnen Sie Ihren

Browser und besuchen Sie die Adresse http://192�168�0�1�

Hinweis: Damit Sie sich in den Switch einloggen können, muss die IP-

Adresse Ihres PCs sich im selben Subnetz wie die des Switches benden.

Die IP-Adresse sollte im Standardfall 192�168�0�x (wobei 'x' eine Zahl von 2

bis 254 darstellt) lauten� Die Subnetzmaske ist 255�255�255�0� Details hierzu

nden Sie im Anhang B des Handbuches auf der mitgelieferten CD.

2� Loggen Sie sich mit admin als Benutzername und Passwort ein�

Deutsch

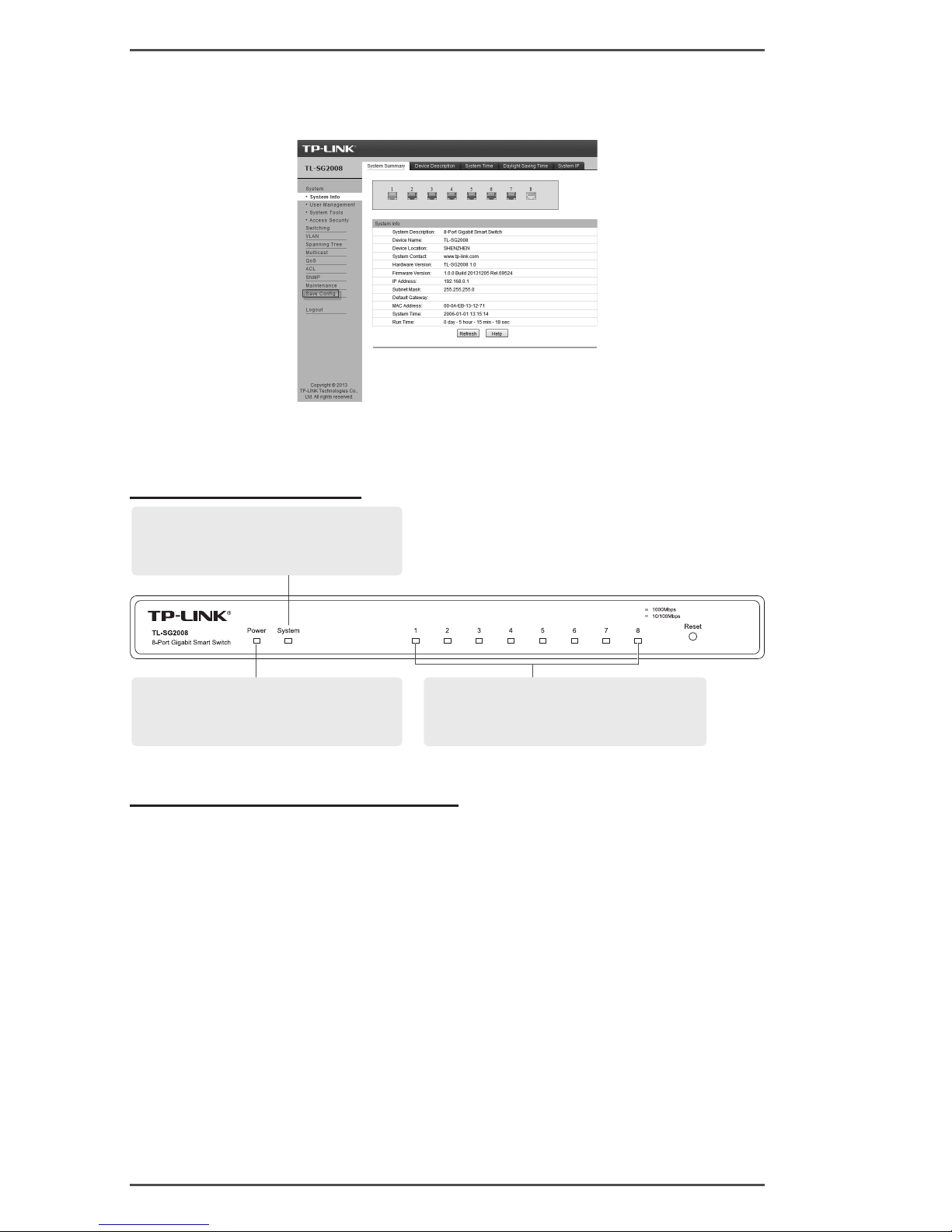

3� Nach erfolgtem Login erscheint die im Folgenden gezeigte Übersichtsseite�

Die entsprechenden Funktionen können Sie durch Anklicken der Menüs

links aufrufen�

Hinweis: Weitere Details zur Konfiguration des Switches finden Sie im

Handbuch auf der mitgelieferten CD.

Bedeutung der LEDs

Link/Act (Ports 1..8)Power

Blinkt: System läuft normal

Ein/Aus: Ungültiger Systemzustand

System

On: Einschalten

Off: Abschalten

Ein (grün): Verbunden mit 1000Mbps

Ein (gelb): Verbunden mit 10 oder 100Mbps

Blinkt: Datenübertragung

Häug gestellte Fragen (FAQ)

F1. Die Power-LED leuchtet nicht.

Die Power-LED sollte normalerweise immer leuchten� Tut sie dies nicht,

überprüfen Sie bitte der Reihe nach folgende Schritte:

A1: Stellen Sie sicher, dass das Spannungskabel korrekt angeschlossen ist�

A2: Stellen Sie sicher, dass die Steckdose eine zulässige Betriebsspannung

liefert�

A3: Stellen Sie sicher, dass die Energiequelle eingeschaltet ist�

F2. Die Link/Act-LED leuchtet nicht, wenn ein Gerät am zugehörigen Port

angeschlossen ist.

Wir schlagen vor, die folgenden Punkte zu überprüfen:

A1: Stellen Sie sicher, dass das verwendete Ethernetkabel an beiden Enden

korrekt angeschlossen ist�

Deutsch

A2: Stellen Sie sicher, dass das angeschlossene Gerät eingeschaltet ist�

A3: Das verwendete Kabel darf nicht länger als 100 Meter sein�

Spezikationen

Allgemeine Spezikationen

Standard IEEE802�3, IEEE802�3u,IEEE802�3ab,

IEEE802�3ad, IEEE802�3x,

IEEE802�1p, IEEE802�1q, IEEE802�1d,

IEEE802�1s, IEEE802�1w

Protokolle CSMA/CD

Datentransferraten Ehternet: 10Mbps (Halbduplex)

20Mbps (Vollduplex)

Fast Ethernet: 100Mbps (Halbduplex)

200Mbps (Vollduplex)

Gigabit-Ethernet: 2000Mbps (Vollduplex)

Kabel 10Base-T:

UTP-Kabel der Kategorie 3/4/5 (maximal 100m)

EIA/TIA-568 100Ω STP (maximal 100m)

100Base-TX:

UTP-Kabel der Kategorie 5/5e (maximal 100m)

EIA/TIA-568 100Ω STP (maximum 100m)

1000Base-T:

UTP-Kabel der Kategorie 5e, 6 (maximal 100m)

EIA/TIA-568 100Ω STP (maximal 100m)

Anzahl Ports 8 10/100/1000Mbps-RJ45-Ports mit

Autoabstimmung

LEDs Power, System, Link/Act LEDs

Transfermethode Store-and-Forward

Lernen der MAC-Adresse Automatically learning, automatically aging

Framelterrate 10Base-T: 14881pps/Port

100Base-Tx: 148810pps/Port

1000Base-T: 1488095pps/Port

Frameweiterleitungsrate 10Base-T: 14881pps/Port

100Base-Tx: 148810pps/Port

1000Base-T: 1488095pps/Port

Platzierung und Umgebung

Betriebstemperatur 0°C��40°C

Lagertemperatur -40°C��70°C

Betriebsfeuchtigkeit 10%��90%, nicht kondensierend

Lagerfeuchtigkeit 5%��90%, nicht kondensierend

Deutsch

Weitere Informationen nden Sie auf unserer Webpräsenz:

http://www.tp-link.com

Sicherheitsinformation

●Hat ein Produkt eine POWER-Taste, kann das Gerät damit komplett

abgeschaltet werden. Produkte ohne POWER-Taste können einzig und

allein durch Trennen des Spannungsadapters komplett ausgeschaltet

werden� Das von der Spannungsversorgung getrennte Gerät behält jedoch

seine Konguration.

●Öffnen Sie dieses Produkt nicht und versuchen Sie nicht, es zu warten oder

zu reparieren� Sie könnten Spannungsschlägen oder anderen Gefahren

ausgesetzt sein� Das Entfernen oder Beschädigen eines Siegels lässt die

Garantie erlöschen� Bitte wenden Sie sich an uns, wenn Ihr Gerät defekt

ist�

●Betreiben Sie dieses Produkt nicht in der Nähe von Wasser�

Eingeschränkte Produktgarantie von TP-LINK

Nur für Original-TP-LINK-Produkte.

DIESE GARANTIE VERLEIHT IHNEN BESTIMMTE RECHTE, DIE VON DEM

VERKAUFSLAND ABHÄNGIG SEIN KÖNNEN.

BIS ZU DEN GESETZLICHEN GRENZEN ERSETZEN DIESE GARANTIE

UND DIESE HILFESTELLUNGEN ANDERSARTIGE GARANTIEN,

HIFLESTELLUNGEN UND KONDITIONEN.

TP-LINK garantiert für einen einwandfreien Zustand von originalverpackten

TP-LINK-Geräten hinsichtlich Funktion und Materialverarbeitung, normale

Benutzung vorausgesetzt�

English

Note:

The product model shown in this QIG is “TL-SG2008",as an example�

Connection

Ethernet Ports (1-8

)

DC Power Cord

PC PC

Router

LAN PortWAN Port

Internet

Conguration

1� To access the GUI of the switch, open a browser and type the default

management address http://192�168�0�1 in the address field of the

browser, then press the Enter key�

Note: To log in to the switch, the IP address of your PC should be set in the

same subnet as that of the switch� The IP address is 192�168�0�x (”x” is any

number from 2 to 254)� Subnet Mask is 255�255�255�0� For details, please

refer to Appendix B in the User Guide on the resource CD�

2� Enter admin for both the User Name and Password in the lower case

letters� Then click the Login button or press the Enter key�

English

3� After a successful login, the main page will appear as follows, and you can

click the menu on the left side to congure the corresponding functions.

Note: For more details about how to congure the switch, see the User Guide

on the resource CD�

LED Explaination

Link/Act (port 1-8)Power

Flashing: System Running Normally

On/Off: System Running Abnormally

System

On: Power on

Off: Power off

On(Green): Connected to a 1000Mbps device

On(Yellow): Connected to a 10/100Mbps device

Flashing: Transimitting/receiving data

FAQ (Frequently Asked Questions)

Q1. The Power LED is not lit.

The Power LED should be lit when the power system is working normally� If

the Power LED is not lit, please check as follows:

A1: Make sure the power adapter is connected to the switch with power

source properly�

A2: Make sure the voltage of the power supply meets the requirements of the

input voltage of the switch�

A3: Make sure the power source is ON.

Q2. The Link/Act LED is not lit when a device is connected to the

corresponding port.

It is recommended that you check the following items:

A1: Make sure that the cable connectors are rmly plugged into the switch

and the device�

English

A2: Make sure the connected device is turned on and works normally�

A3: The cable must be less than 100 meters long (328 feet)�

Specications

General Specications

Standard IEEE802�3, IEEE802�3u,IEEE802�3ab,

IEEE802�3ad, IEEE802�3x,

IEEE802�1p, IEEE802�1q, IEEE802�1d,

IEEE802�1s, IEEE802�1w

Protocol CSMA/CD

Data Transfer Rate Ethernet: 10Mbps (Half Duplex)

20Mbps (Full Duplex)

Fast Ethernet: 100Mbps (Half Duplex)

200Mbps (Full Duplex)

Gigabit Ethernet: 2000Mbps (Full Duplex)

Network Media (Cable) 10Base-T:

UTP category 3, 4, 5 cable (maximum 100m)

EIA/TIA-568 100Ω STP (maximum 100m)

100Base-TX:

UTP category 5, 5e cable (maximum 100m)

EIA/TIA-568 100Ω STP (maximum 100m)

1000Base-T:

UTP category 5e, 6 cable (maximum 100m)

EIA/TIA-568 100Ω STP (maximum 100m)

Number of Ports 8 10/100/1000Mbps Auto-Negotiation RJ45

Ports

LED indicators Power, System, Link/Act LEDs

Transfer Method Store-and-Forward

MAC Address Learning Automatically learning, automatically aging

Frame Filter Rate 10Base-T: 14881pps/Port

100Base-Tx: 148810pps/Port

1000Base-T: 1488095pps/Port

Frame Forward Rate 10Base-T: 14881pps/Port

100Base-Tx: 148810pps/Port

1000Base-T: 1488095pps/Port

Environmental and Physical Specications

Operating Temperature 0˚C~40˚C (32˚F~104˚F)

Storage Temperature -40˚C~70˚C (-40˚F~158˚F)

Operating Humidity 10%~90% non-condensing

Storage Humidity 5%~90% non-condensing

English

For more information, please visit our website:

http://www.tp-link.com

Safety Information

●When a product has a power on/off button, the power on/off button is one

way to turn-off the product� For products without the on/off button, the

only way to completely turn-off the product is to disconnect the product or

the power adapter from the power source� The disconnected device shall

remain readily operable�

●Do not open this product or attempt to service it; it may expose you to

dangerous high voltage or other risks. Opening a sealed component or

sealed product/s will void the warranty� For product servicing, please

●Do not operate this product near water�

TP-LINK Limited Product Warranty

For TP-LINK Branded Products Only.

THIS WARRANTY GIVES YOU SPECIFIC LEGAL RIGHTS, AND YOU

MAY HAVE OTHER RIGHTS THAT VARY FROM STATE TO STATE (OR BY

COUNTRY OR PROVINCE).

TO THE EXTENT ALLOWED BY LOCAL LAW, THIS WARRANTY AND THE

REMEDIES SET FORTH ARE EXCLUSIVE AND IN LIEU OF ALL OTHER

WARRANTIES, REMEDIES AND CONDITIONS.

TP-LINK warrants the TP-LINK branded hardware product contained in the

original packaging against defects in materials and workmanship when used

normally in according with TP-LINK' s guidelines for some period which

depends on the local service from the date of original retail purchase by the

end-user purchaser�

Otros manuales para JetStream TL-SG2008

Tabla de contenidos

Idiomas:

Otros manuales de Cambiar de TP-Link

TP-Link

TP-Link JetStream T1500G-10PS Manual de usuario

TP-Link

TP-Link JetStream T1600G-28TS Manual de usuario

TP-Link

TP-Link Omada SG3210X-M2 Manual de usuario

TP-Link

TP-Link TL-SG1016D Manual de usuario

TP-Link

TP-Link JetStream L2 Lite TL-SG3210 Manual de usuario

TP-Link

TP-Link TL-SL1351 Manual de usuario

TP-Link

TP-Link JetStream TL-SG3424P Manual de instrucciones

TP-Link

TP-Link Tapo H100 Manual de usuario

TP-Link

TP-Link JetStream TL-SL3428 Manual de instrucciones

TP-Link

TP-Link UH700 Manual de usuario

TP-Link

TP-Link TL-SG1218MPE Manual de usuario

TP-Link

TP-Link Omada RP108GE Manual de usuario

TP-Link

TP-Link TL-SG108PE Manual de usuario

TP-Link

TP-Link TL-SG1210MP Manual de usuario

TP-Link

TP-Link TL-SG105E Manual de usuario

TP-Link

TP-Link TL-SF1048 Manual de usuario

TP-Link

TP-Link TL-SG105E Manual de usuario

TP-Link

TP-Link TL-SL2428 Manual de usuario

TP-Link

TP-Link T3700G-28TQ Manual de usuario

TP-Link

TP-Link TL-SF1008D - 10/100M FAST ETHERNET SWITCH Manual de usuario

TP-Link

TP-Link JetStream TL-SL3452 Manual de usuario

TP-Link

TP-Link JetStream L2+ Manual de usuario

TP-Link

TP-Link TL-SG105 Manual de instrucciones de instalación

TP-Link

TP-Link TL-WPA8630P Manual de usuario

Manuales populares de Cambiar de otras marcas

URC

URC Total Control MFS-8 Manual de usuario

Azbil

Azbil HPQ-D11 Manual de usuario

Sony

Sony DFS-900M Manual de usuario

SICK

SICK i17S Manual de usuario

F&F

F&F SZR-277 Manual de usuario

Shure

Shure UAMS/BK Manual de usuario

Dräger

Dräger X-zone Switch Off Manual de usuario

Asco

Asco Joucomatic 349 Series Manual de usuario

BT Mini Hub Manual de usuario

D-Link

D-Link DES-1226G Manual de usuario

Johnson Controls

Johnson Controls FS80-C Manual de usuario

Alcatel-Lucent

Alcatel-Lucent 7450 ESS-12 Manual de usuario

MicroNet

MicroNet SP1200A Manual de usuario

Ruijie

Ruijie RG-PF2920 Series Manual de instalación y funcionamiento

Altinex

Altinex DA1914SX Manual de usuario

MiLAN

MiLAN MIL-SM2401M Manual de usuario

RJM

RJM MASTERMIND PBC/6X Manual de usuario

Atlas

Atlas MMK-KVM8 Manual de usuario
