TP-Link TL-WPA4220 TKIT Manual de usuario

7106504389

REV1.0.0

WiFi Powerline Extender

Quick Installation Guide

› Deutsch

› English

› Español

› Ελληνικά

› Français

› Italiano

› Português

› Suomi

› Nederlands

› Svenska

› Norsk

› Dansk

› Türkçe

TP-LINK TECHNOLOGIES CO., LTD.

TP-LINK IBERIA,S.L.

TP-LINK UK Limited

TP-LINK Italia S.r.l.

TP-LINK(NORDIC) AB

TP-LINK France SARL

TP-LINK Netherlands B.V.

TP-LINK Deutschland GmbH

TPLINK Bilgi teknolojileri Tic. Ltd. Şti

Specifications are subject to change without notice. TP-LINK is a registered

trademark of TP-LINK TECHNOLOGIES CO., LTD. Other brands and product

names are trademarks or registered trademarks of their respective holders.

No part of the specifications may be reproduced in any form or by any

means or used to make any derivative such as translation, transformation,

or adaptation without permission from TP-LINK TECHNOLOGIES CO., LTD.

www.tp-link.com

Package Contents

Resource CD Ethernet Cable

QIGWi-Fi Powerline Extender*

* The provided power plug may differ from the picture due to

different regional power specifications.

Quick Installation Guide

› Deutsch

› English

› Español

› Ελληνικά

› Français

› Italiano

› Português

› Suomi

› Nederlands

› Svenska

› Norsk

› Dansk

› Türkçe

REV1.0.0

WiFi Powerline Extender

CONTENTS

Deutsch .....................................................................................1

English.......................................................................................5

Español......................................................................................9

Ελληνικά ..................................................................................13

Français...................................................................................17

Italiano.....................................................................................21

Português................................................................................25

Suomi ......................................................................................29

Nederlands..............................................................................33

Svenska...................................................................................37

Norsk.......................................................................................41

Dansk ......................................................................................45

Türkçe......................................................................................49

Technical Support

For more troubleshooting help, go to:•http://www.tp-link.com/en/support/faq

To download the latest Firmware, Driver, Utility and User Guide, go to:•http://www.tp-link.com/en/support/download

For all other technical support, please contact us by using the following details:•Global

Tel: +86 755 2650 4400

Fee: Depending on rate of different carriers, IDD.

E-mail: [email protected]

Service time: 24hrs, 7 days a week

Turkey

Tel: 0850 7244 488 (Turkish Service)

Fee: Depending on rate of different carriers.

E-mail: [email protected]

Service time: 09:00 to 21:00, 7 days a week

Germany/Austria

Tel: +49 1805 875 465 (German Service) / +49 1805 TPLINK / +43 820 820 360

Fee: Landline from Germany: 0.14EUR/min. / Landline from Austria: 0.20EUR/min.

E-mail: [email protected]

Service time: Monday to Friday, 09:00 to 12:30 and 13:30 to 18:00. GMT+1 or

GMT+2 (DST in Germany) *Except bank holidays in Hesse

Tel: +44 (0) 845 147 0017

Fee: Landline: 1p-10.5p/min, depending on the time of day.

Mobile: 15p-40p/min, depending on your mobile network.

E-mail: [email protected]

Service time: 24hrs, 7 days a week

Italy

Tel: +39 023 051 9020

Fee: Depending on rate of different carriers.

E-mail: [email protected]

Service time: Monday to Friday, 09:00 to 13:00; 14:00 to 18:00

France

Tel: 0820 800 860 (French service)

Fee: 0.118 EUR/min from France

Email: [email protected]

Service time: Monday to Friday, 09:00 to 18:00 *Except French Bank holidays

Switzerland

Tel: +41 (0) 848 800 998 (German Service)

Fee: 4-8 Rp/min, depending on rate of different time.

E-mail: [email protected]

Service time: Monday to Friday, 09:00 to 12:30 and 13:30 to 18:00. GMT+1 or

GMT+2 (DST)

In diesem Dokument wird als Beispielmodell der WLAN-

Powerline-Extender "TL-PA4220" verwendet.

Hinweis

LEDs und Tasten

LEDs Status Beschreibung

Leuchtet Das Gerät läuft.

Aus Das Gerät ist ausgeschaltet.

Blinkt Das Gerät verbindet sich mit einem anderen Adapter und

baut ein Powerline-Netzwerk auf.

Leuchtet Das Gerät ist mit einem Powerlinenetz verbunden. Es

ndet kein Datenaustausch statt.

Aus Das Gerät ist mit keinem Powerline-Netzwerk verbunden.

Blinkt Das Gerät überträgt Daten.

Leuchtet Der LAN-Port ist verbunden.

Aus Der LAN-Port ist nicht verbunden.

Aus Die WLAN-Funktion ist deaktiviert.

Blinkt

langsam Der Extender übernimmt die WLAN-Einstellungen von

einem anderen Gerät.

Blinkt

schnell Die WLAN-Funktion ist aktiviert.

Schnellinstallationsanleitung

Power-LED

Powerline-LED

Ethernet-LED

WiFi/WiFi-Clone-LED

Ethernet-Ports

WiFi/WiFi-Clone-Taste

Pair-Taste

Reset-Taste

Deutsch

ROUTER WISP

WPS/

RESET

INTERNET

ROUTER WISP

WPS/

RESET

INTERNET

Vereinigen und Erweitern von WLANs mittels der WiFi-

Clone-Taste

Haben Sie auf Ihrem WPS-kompatiblen Router bereits ein WLAN aufgebaut,

können Sie dessen Einstellungen mittels der WiFi-Clone-Taste kopieren.

Während des WiFi-Clone-Prozesses übernimmt der Extender SSID und

WLAN-Passwort Ihres Routers/APs und ermöglicht Ihnen so eine Art

Roaming. Bitte folgen Sie hierfür diesen Schritten:

Tasten Beschreibung

WiFi-/WiFi-

Clone-Taste

Drücken Sie die Taste, um "WiFi-Clone" zu starten. (Details

finden Sie im Abschnitt Vereinigen und Erweitern von

WLANs mittels der WiFi-Clone-Taste.)

Drücken Sie die Taste 5Sekunden, um das WLAN zu

aktivieren oder deaktivieren.

Pair-Taste Die Pair-Taste dient zur Verschlüsselung eines Powerline-

Netzwerkes.

Reset-Taste Drücken Sie die Reset-Taste länger als 5Sekunden, wird

das Gerät auf seine Standardeinstellungen zurückgesetzt.

Schließen Sie Ihren WLAN-Powerline-Extender in der Nähe Ihres1) WLAN-Bassigeräts an.

Drücken Sie auf Ihrer WLAN-Basis die WPS-Taste.2)

Drücken Sie die WiFi-Clone-Taste Ihres Extenders. Die WiFi-Clone-3) LED beginnt langsam zu blinken. Nach ca. 20 Sekunden leuchten

alle LEDs permanent. Dann beginnt die WiFi-LED schnell zu blinken,

WLAN-Router

Deutsch

WiFi-Powerline-Extender

womit der Abschluss des Clone-Vorgangs angezeigt wird.

Verbinden Sie den LAN-Port des Powerlineadapter mit dem LAN-Port4) Ihres Routers und schließen Sie den WLAN-Powerline-Extender an

Ihr elektrisches Netz an.

Installieren Sie den WLAN-Powerline-Extender an der gewünschten5) Stelle.

WLAN-Router

WiFi-Powerline-Extender

SSID: abc

Passwort: 123

SSID: abc

Passwort: 123

Powerlineadapter

pair

ROUTER WISP

WPS/

RESET

INTERNET

TP-LINKs Powerline-Geräte sind Plug-and-Play-Geräte.

Ein Powerline-Netzwerk entsteht, sobald Sie die Powerline-

Geräte anschließen.

Hinweis

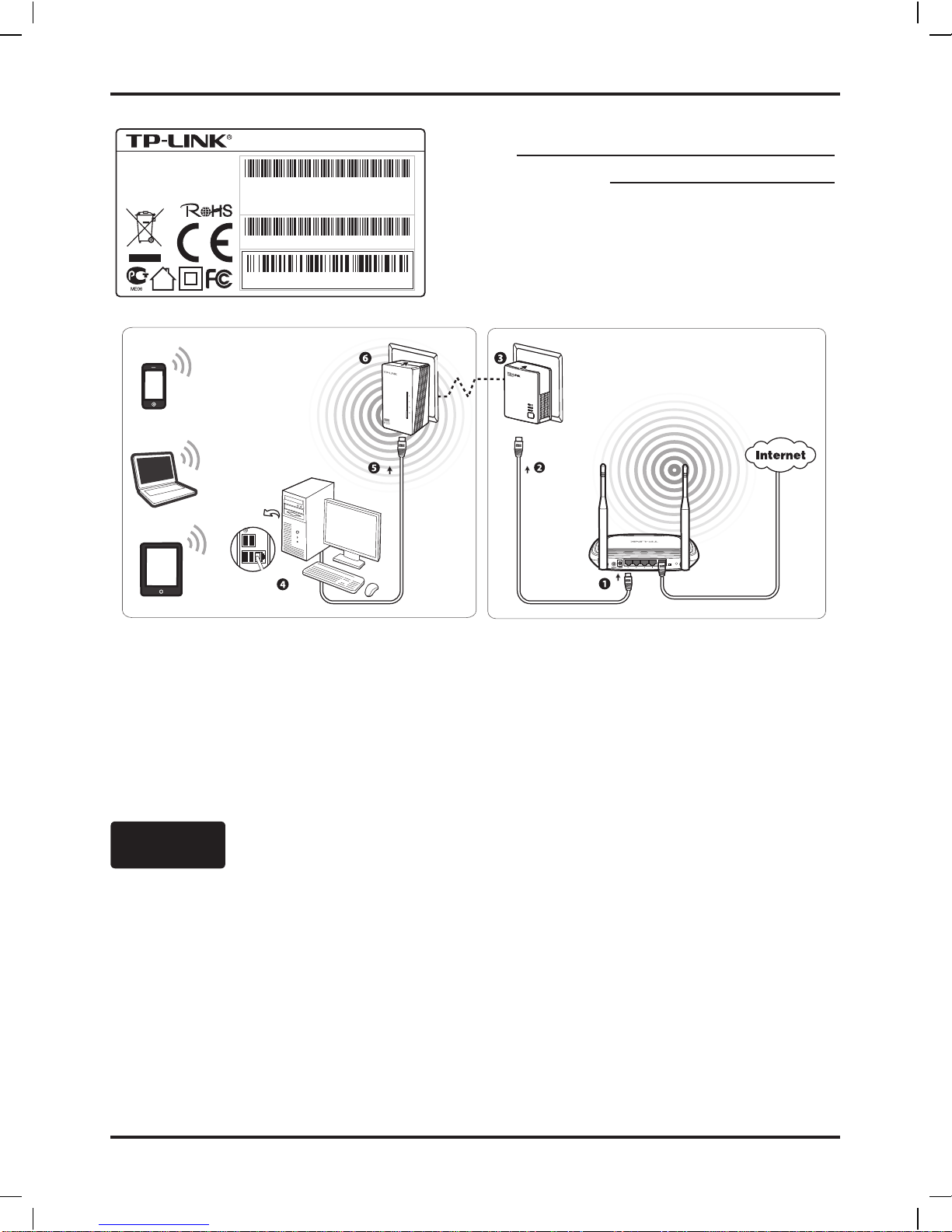

Aufbauen eines neuen WLANs

Unterstützt Ihr WLAN-Router/AP kein WPS oder möchten Sie ein separates

WLAN aufbauen, folgen Sie den nachfolgenden Schritten: Bitte schreiben

Sie sich zu Beginn SSID und WLAN-Passwort Ihres WLAN-Powerline-

Extender auf. Beides finden Sie auf dem Etikett auf der Unterseite des

Produktes.

Deutsch

pair

ROUTER WISP

WPS/

RESET

INTERNET

WLAN-Router

WiFi-Powerline-Extender

SSID: abc

SSID: 123

Powerlineadapter

Raum 2 Raum 1

TP-LINKs Powerline-Geräte sind Plug-and-Play-Geräte. Nach Durchführen

der o.g. Schritte, können sich Ihre WLAN-fähigen Geräte unter Verwendung

von SSID und Passwort mit Ihrem WLAN-Powerline-Extender verbinden und

drahtlos in das Internet gelangen.

Möchten Sie SSID und/oder WLAN-Passwort ändern,

schauen Sie bitte in das auf der beiliegenden CD bendliche

Handbuch.

Hinweis

TL-WPA4220

AV500 WiFi Powerline Extender

Power:100-240V~ 50/60Hz 0.15A

Default Wireless Access:

http://tplinkplclogin.net

Username/Password:

admin/admin

S/N: XXXXXXXXXXXX

Password: ABCD-ABCD-ABCD-ABCD

WLAN MAC: 78CD8E81A715

Powerline MAC: 78CD8E81A716

Wireless Password: 01234567

SSID*: TP-LINK_

WLAN-Passwort:

*Die SSID lautet TP-LINK_××××××,

wobei "××××××" für die letzten 6 Zeichen

der MAC-Adresse steht.

The product model shown in this QIG for WiFi Powerline Extender

is "TL-WPA4220", as an example.

Note

Quick Installation Guide

LED and Button Description

LEDs Status Description

Solid The device is on.

Off The device is off.

Blinking The device is pairing.

Solid The device is connected to a powerline network, but

there is no data being transferred.

Off The device isn’t connected to any powerline network.

Blinking The device is transferring data.

Solid The Ethernet port is connected.

Off The Ethernet port isn’t connected.

Off The wireless function has been disabled.

Blinking

Slowly The extender is cloning. Wi-Fi settings from another

device.

Blinking

Quickly The wireless function has been enabled.

Power LED

Powerline LED

Ethernet LED

Wi-Fi/Wi-Fi Clone LED

Ethernet Ports

Wi-Fi/Wi-Fi Clone Button

Pair Button

Reset Button

English

Unify and Extend Wi-Fi Network via Wi-Fi Clone Button

If you have established a Wi-Fi network with a router supporting WPS, you

can unify and extend this current network using the Wi-Fi Clone button.

During the Wi-Fi Clone process, the extender will automatically copy the

SSID and wireless password of your router, giving you a seamless roaming

wireless networking experience . See the steps below to get started.

Buttons Description

Wi-Fi/Wi-Fi

Clone Button

Press the button to start Wi-Fi Clone. (For details, see Unify

and Extend Wi-Fi Network via Wi-Fi Clone Button.)

Press the button for 5seconds to enable or disable the

wireless function.

Pair Button Pair button is used to secure a powerline network.

Reset Button Press the Reset button for more than 5seconds, the device

will restore to its factory defaults.

Plug in the Wi-Fi Powerline Extender near your wireless router.1) Press the WPS button on the router.2)

Press the Wi-Fi Clone button on the extender and the Wi-Fi Clone3) LED will begin blinking slowly. In about 20 seconds, all the LEDs

will be solid momentarily and then the Wi-Fi LED will begin blinking

quickly, indicating that the Wi-Fi clone process is complete.

ROUTER WISP

WPS/

RESET

INTERNET

ROUTER WISP

WPS/

RESET

INTERNET

Wireless Router

Otros manuales para TL-WPA4220 TKIT

Tabla de contenidos

Idiomas:

Otros manuales de Extensor de TP-Link

TP-Link

TP-Link RE380D Manual de usuario

TP-Link

TP-Link tapo P306 V1.60 Manual de usuario

TP-Link

TP-Link TL-WPA4220 TKIT Manual de usuario

TP-Link

TP-Link TL-WA750RE Manual de usuario

TP-Link

TP-Link WPA7617 Manual de usuario

TP-Link

TP-Link TL-WA750RE Manual de usuario

TP-Link

TP-Link TL-WPA9610 KIT Manual de usuario

TP-Link

TP-Link Omada POE10E Manual de usuario

TP-Link

TP-Link TL-WA854RE Manual de usuario

TP-Link

TP-Link Archer Air E5 Manual de usuario

TP-Link

TP-Link TL-WPA4220 TKIT Manual de usuario

TP-Link

TP-Link RE200 Manual de usuario

TP-Link

TP-Link AV500 Manual de usuario

TP-Link

TP-Link RE400 Manual de usuario

TP-Link

TP-Link TL-PA7017 KIT Manual de usuario

TP-Link

TP-Link TL-WA830RE Manual de usuario

TP-Link

TP-Link TL-WA854RE Manual de usuario

TP-Link

TP-Link TL-WA855RE Manual de usuario

TP-Link

TP-Link TL-WA855RE Manual de usuario

TP-Link

TP-Link RE200 Manual de usuario

TP-Link

TP-Link RE580D Manual de usuario

TP-Link

TP-Link RE650 Manual de usuario

TP-Link

TP-Link RE350 Manual de usuario

TP-Link

TP-Link RE580D Manual de usuario

Manuales populares de Extensor de otras marcas

SY HDBT-60T Manual de usuario

Appsys ProAudio

Appsys ProAudio ADX-16 Manual de usuario

Atlona

Atlona RS232 Manual de usuario

IDK

IDK OPF-TH1000-A Manual de usuario

Enable-IT

Enable-IT 824WP Manual de usuario

Worx

Worx Landroid RadioLink WA0864 Hoja de especificaciones

Camplex

Camplex CMX-HDMI-SFPL Manual de usuario

SC&T

SC&T HE03-4K Manual de usuario

Marmitek

Marmitek MegaView70 Manual de usuario

Samsung

Samsung SCS-26UC4 Manual de usuario

Foxun

Foxun SX-GES24 Manual de usuario

MuxLab

MuxLab 500771 Manual de usuario

foxunhd

foxunhd SX-AEX01 Manual de usuario

TERK Technologies

TERK Technologies LFIRX2 Manual de usuario

Devolo

Devolo Audio Extender Manual

Edimax

Edimax EW-7438RPn V2 Manual de usuario

Shinybow USA

Shinybow USA SB-6335T5 Manual de usuario

SECO-LARM

SECO-LARM ENFORCER EVT-PB1-V1TGQ Manual de usuario
