TOORX BRXOffice Compact Manual de usuario
Ed: 02/17 Rev : 00
MANUAL
PRODUCT OVERVIEW
Computer
Upright
Højre pedal
Lever Cover
Højre krumtap
Levering
Cap
Stabilisator foran
Top Cover
Ryglæn pude
Ryg support
skrivebord
Justeringsknap
Justeringsknap
Sæde
Endedæksel
Hjul
Bag stabilisator
FØLGENDE VÆRKTØJ ER INKLUDERET
Skruenøgle:
TIL MONTERING
Unbrakonøgle (5 mm) m/ skruetrækker:
Meter
Bagerste ramme
HARDWARE IDENTIFICATION CHART
Figure No.
Description Qty
D5
D8
Carriage Bolt (M8 * 1.25 * 60mm)
Carriage Bolt (M8 * 1.25 x*45mm)
4
2
D7 Bolt, Button Head (M6*1 *12mm) 4
D17 Screw, Round Head (M6* 12mm) 1
D22 Acorn Nut (M8*1.25) 4
D23 Arc Washer (M8) 4
D24 Washer (M8) 6
D25 Nut M8 2
D1 Adjustment Knob 2
D2 Pull Pin
1
MONTERINGSVEJLEDNING
Placer alle dele fra kassen i et ryddet område og placer dem på gulvet foran dig. Fjern alt
emballagemateriale fra dit område og læg dem tilbage i kassen. Bortskaf ikke emballagen,
før samlingen er afsluttet. Læs hvert trin omhyggeligt, før du begynder.

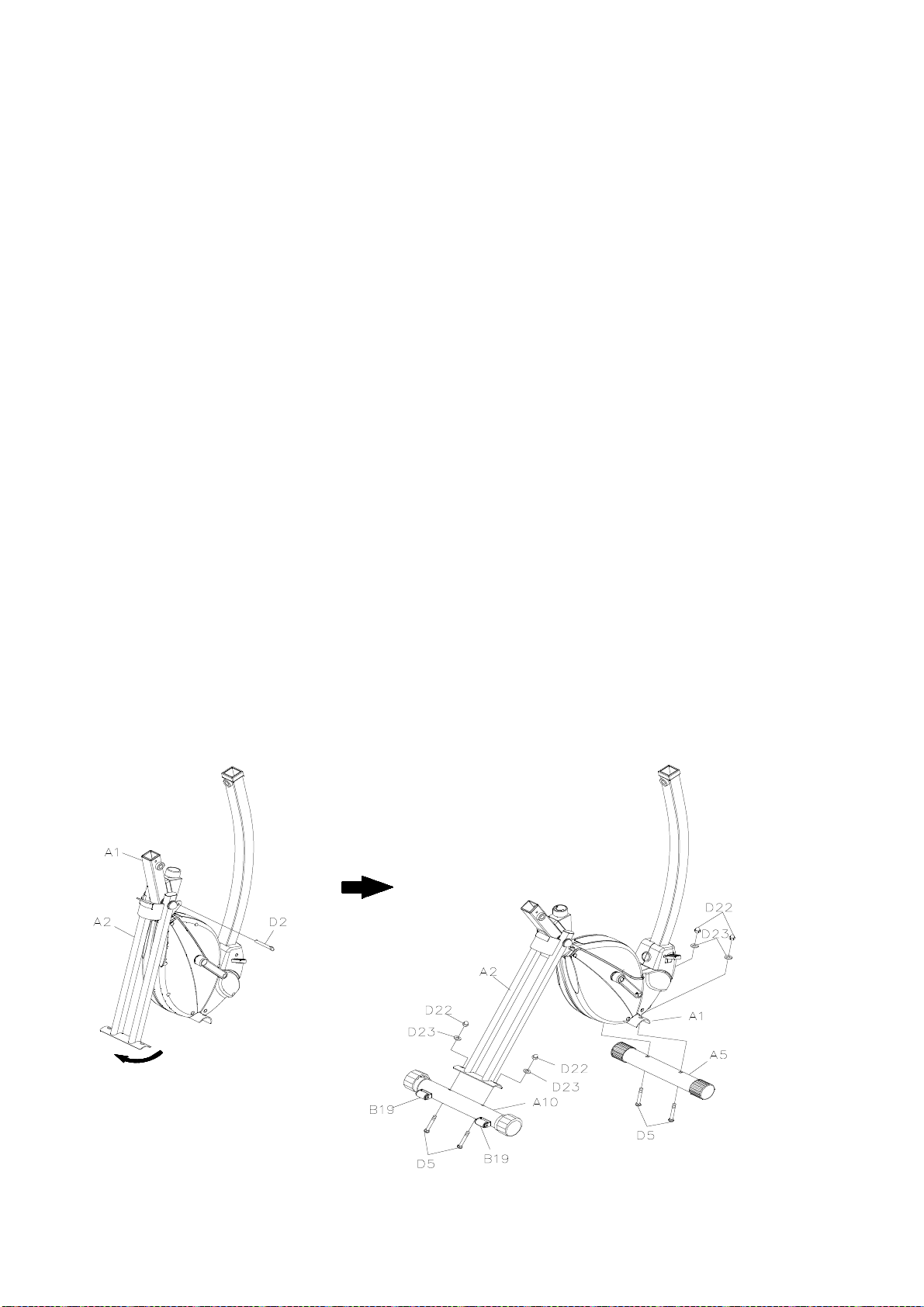

TRIN 1: Fold bagrammen (A2) ud fra hovedrammen (A1). Låsning af rammen
samling i udfoldet position ved at indsætte trækstiften (D2) i hullet i den bagerste ramme
(A2). Skub fremad opretstående (A3) til den maksimale vinkel og trin ned for at fastgøre
håndtagsdækslet (B6).
TRIN 2: Fastgør den bageste stabilisator (A10), den med transporthjul (B19), til den bageste
Ramme (A2) med hjulene bagud. Fastgøres med slædebolte
(M8*1,25*60 mm) (D5), Acorn-møtrikker (M8) (D23) og bueskiver (M8*1,25) (D22).
TRIN 3: Fastgør den forreste stabilisator (A5) til hovedrammen (A1) med slædebolte
(M8*1,25*60 mm) (D5), Acorn-møtrikker (M8) (D23) og bueskiver (M8*1,25) (D22).
A.

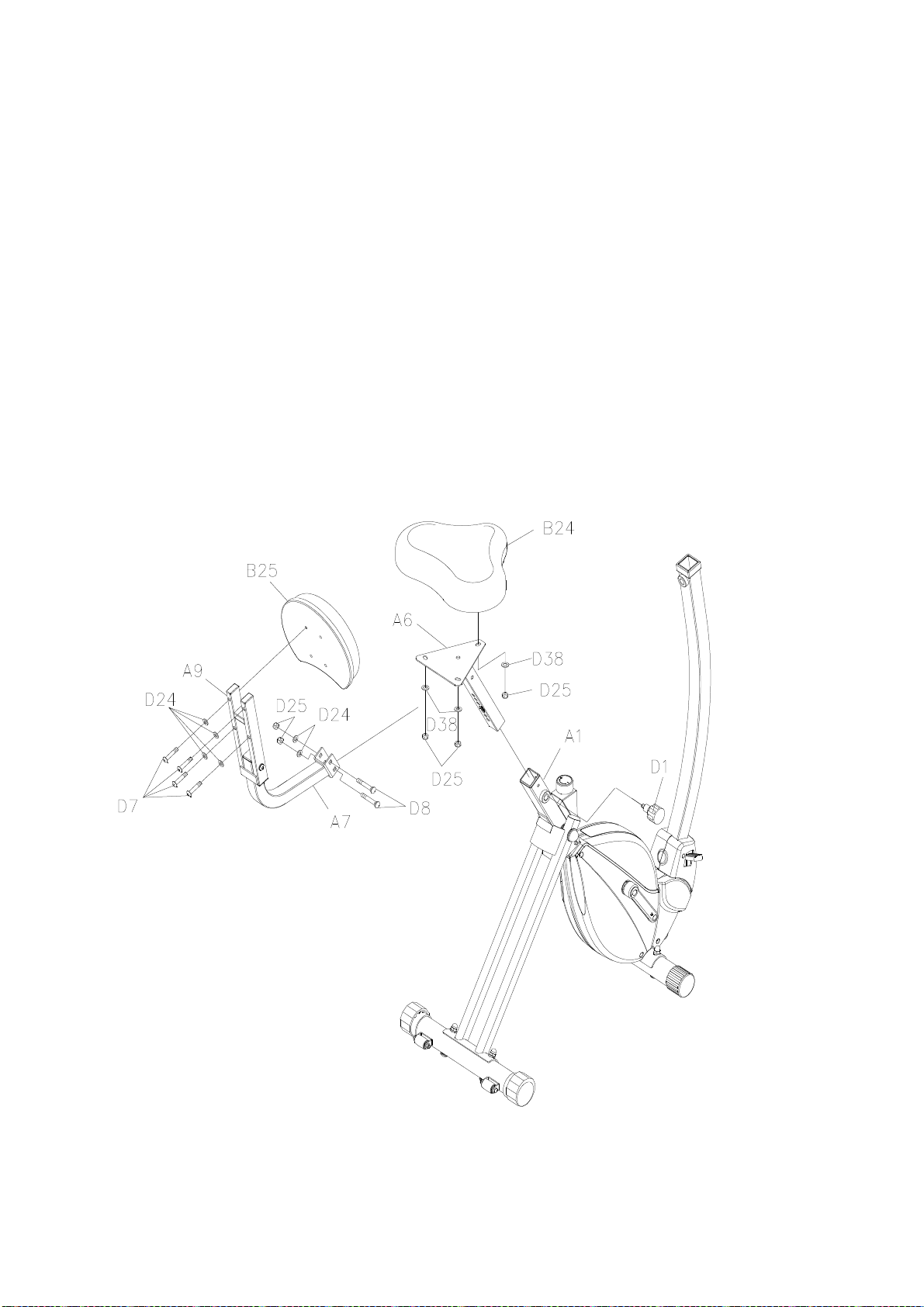

TRIN 4: Fastgør sædet (B24) til sadelpinden (A6) med Nylock-møtrikker (M8) (D25) og skive
(M8) (D38). Indsæt sadelpinden (B24) i hovedrammen (A1) og fastgør med
justeringsknappen (D1).
NOTE:
1. Sørg for, at stiften på justeringsknappen (D1) er sat ind i et af hullerne i sadelpinden (B24).
2. Justeringsknappen (D1) skal skrues fast for at få sadelpinden (B24) til at passe sikkert i
hovedrammen (A1).
TRIN 5: Fastgør rygstøtten (A7) og rygrammen (A6) ved hjælp af slædebolt
(M8*1,25*45mm) og Skive (M8) (D24).

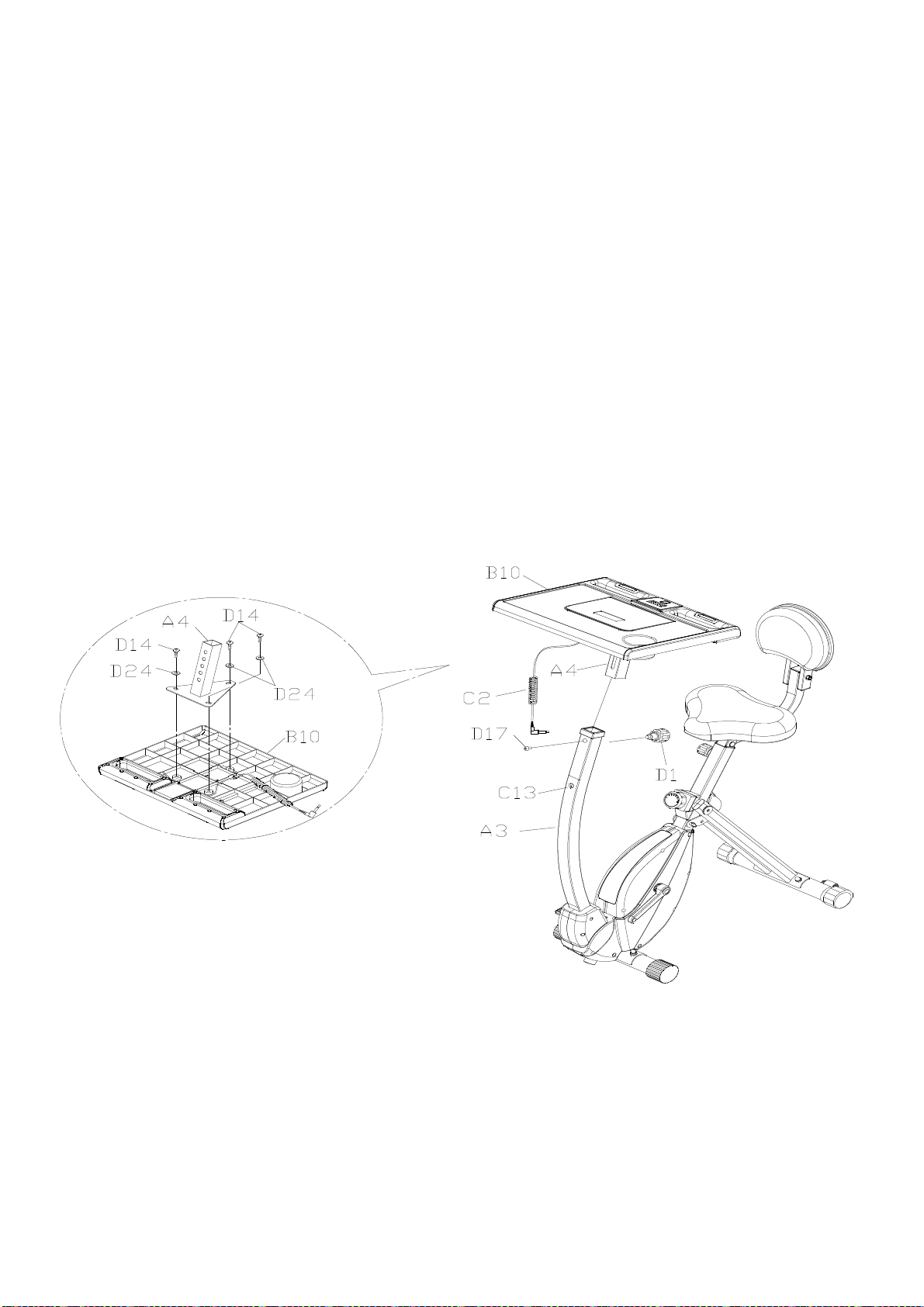

TRIN 6: Fastgør skrivebordsstolpen (A4) til skrivebordet (B10) med knaphovedbolte
(M8*1,25*12mm) (D14) og Skive (M8) (D24).
TRIN 7: Indsæt skrivebordsstolpen (A4) i lodret (A3) og fastgør med justeringsknappen
(D1). Bolt det runde hovedbolt (M6*1*12 mm) (D17) på stolpen (A3) for sikkerhed.
NOTE:
1. Sørg for, at stiften på justeringsknappen (D1) er sat ind i et af hullerne i
skrivebordsstolpen (A4).
2. Justeringsknappen (D1) skal skrues fast for at få skrivebordsstolpen (A4) til at passe
sikkert i stolpen (A3).
TRIN 8: Forbind målerens transmissionsledning (C2) til sensorbeslaget (C13).

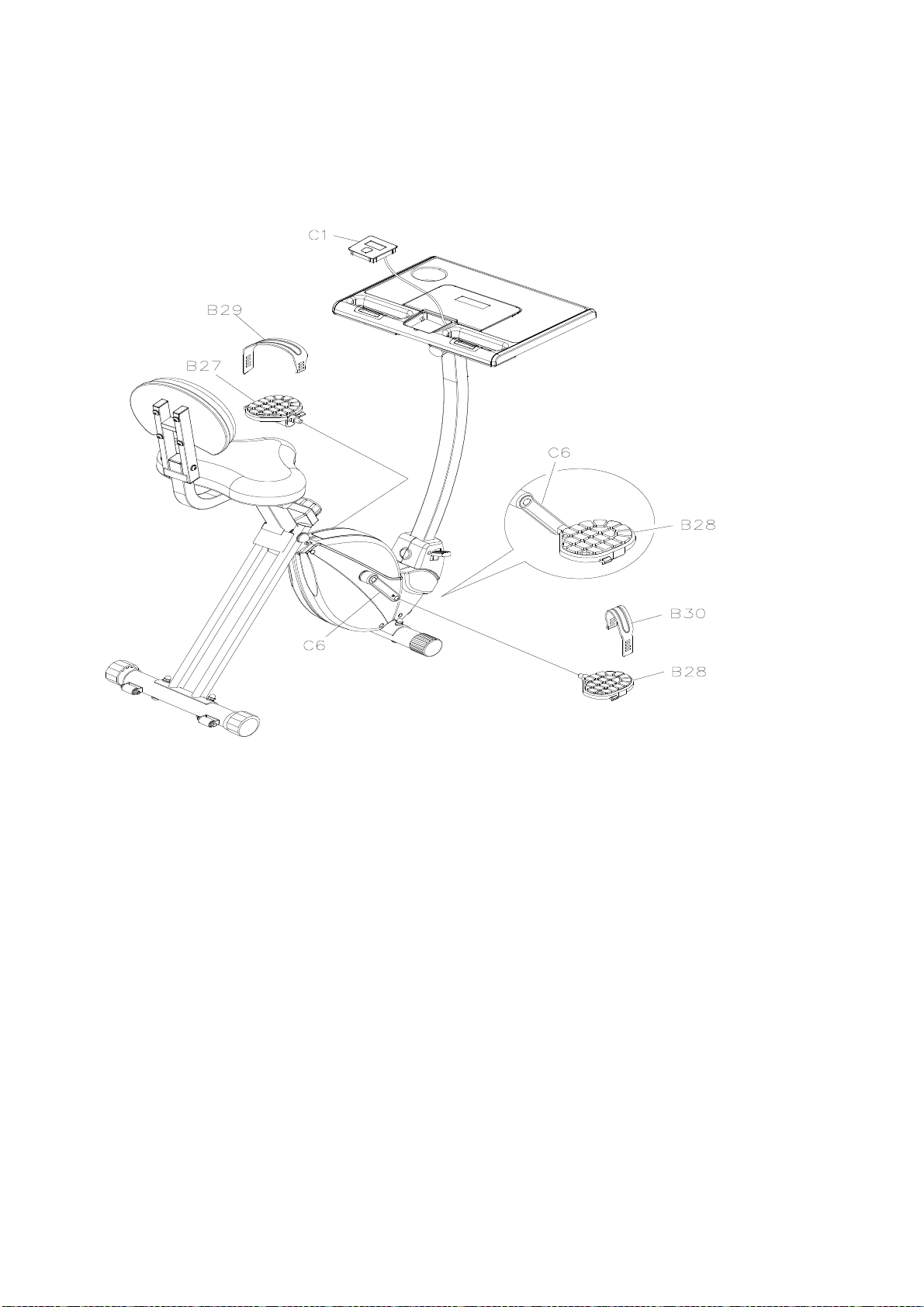

TRIN 9: Lås og stram venstre pedal (B27) og højre pedal (B28) på venstre håndsving (B29) og
højre håndsving (B30) ved at bruge skruenøglen.
FUNCTION INSPECTION:
Visually inspect the Bike to verify that assembly is as shown in the above illustration.
Check the function of the Bike by turning the c rank s lowly through one complete revolution to
verify that the drive train functions properly. Adjust the Adjustment Knob (B32) and verify that it
functions properly and the resistance changes.
BETJENINGSINSTRUKTIONER
BRUG AF FITNESSMÅLER
MODE: Denne tast giver dig mulighed for at vælge og
låse på en bestemt funktion, du ønsker.
SET(HVIS HAR): For at indstille værdierne for tid.
distance og kalorier, når den ikke er i scanningstilstand.
NULSTIL/SLET (HVIS HAR): Tasten til at nulstille
værdien ved at trykke på tasten .
FUNKTIONER:
SCAN: Scanner automatisk hver funktion af SPEED,
AFSTAND, TID, KILDTÆLLER, KALORIER og
PULS. i rækkefølge skifter displayet hvert sjette
sekund. Tryk og slip knappen, indtil "SCAN" vises
på displayet.
TID: Viser tiden fra et sekund op til 99:59 minutter.
SPEED: Viser den aktuelle hastighed fra nul til 999,9 KM i timen.
DISTANCE: Viser afstanden fra nul til 999,9 KM.
KALORIER: Viser de forbrændte kalorier fra nul til 999,9 Kcal.
Kalorieudlæsningen er et skøn for en gennemsnitlig bruger. Det bør kun bruges som en
sammenligning mellem træningspas på denne enhed.
KILDTÆLLER: Viser den samlede akkumulerede afstand, du har tilbagelagt fra nul til
9999 KM. Det den samlede akkumulerede afstand bevares, når måleren slukkes.
PULSE: Viser din puls i slag i minuttet. For at vise puls skal du vælge PULS MODE og
tag fat i pulssensorerne på skrivebordet, en i hver hånd. Hjerteikonet begynder at blinke, når
det ELEKTRONISKE METER registrerer din puls. Din puls vil blive vist cirka fem (5) sekunder
efter, at hjerteikonet vises. Hvis hjerteikonet ikke vises, skal du slappe af i grebet eller ændre
dit greb om pulssensorerne.
NOTE:
1. BEMÆRK: Måleren slukker automatisk efter fire minutters inaktivitet. Alle funktionsværdier
vil blive holdt. Tryk på knappen og hold den nede i to sekunder for at nulstille alle funktioner, undtagen
KILDTÆLLER.
TIME
SCAN SPEED DISTANCE CALORIES ODO PULSE
MODE
SÅDAN INSTALLERER OG UDSKIFTES BATTERIER
1. Åbn måleren (C1) ved at bruge den formede skruenøgle
(D3).
D3
C1
2. Måleren fungerer med to AAA-batterier, batterierne medfølger ikke. Efter udskiftning af batterierne,
skub måleren (C1) tilbage og tryk ned for at nulstille.
B10
C1 Front
A
B
Back
NOTE:
1. Bland ikke et nyt batteri med et gammelt batteri.
2. Brug samme type batteri. Bland ikke et alkalisk batteri med en anden type batteri.
3. Genopladelige batterier anbefales ikke.
4. Den endelige bortskaffelse af batteriet skal håndteres i overensstemmelse med
alle statslige love og regler.
5. Bortskaf ikke batterier i ild.
B32
D1
A6
A1
A7
JUSTERING AF LAST
For at øge belastningen skal du dreje 8-sektionsjusteringsknappen (B32) med
uret.
For at mindske belastningen skal du dreje 8-sektionsjusteringsknappen (B32) mod
uret. Der er otte niveauer for belastningsjusteringen.
SÆDEJUSTERING
Korrekt sædejustering er vigtig.
1. Drej justeringsknappen (D1) for at løsne den, og træk derefter i
Justeringsknap (D1) for at frigøre stiften. Skub sædet (A6),
indtil sædet (A7) er i den rigtige højde. Slip justeringsknappen
(D1), og sørg for, at stiften fanger i et af hullerne i
sadelpinden (A6), og spænd justeringsknappen (D1).
2. Sæt dig på sædet og sæt fødderne på pedalerne. Du
skal være i stand til at bevæge sig gennem et komplet
pedalslag uden at låse dine knæ eller flytte dine hofter
på sædet. Sædet er for tæt på pedalerne, hvis du har
mere end så let bøjning i knæene i bunden af
pedalslaget. Sædet er for langt fra pedalerne, hvis du
skal rette knæene helt op i bunden af pedalslaget. Se
illustrationen.
CAUTION:
1. Forsøg ikke at justere sædet, mens du er på
CYKLEN.
2. Spænd altid justeringsknappen (D1) efter at have
justeret sædet til en ny position.
