3,30 m Wikinger Carport CLASSIC
DE Gebrauchsanweisung PE-Zelt
GB Assembly instruction PE-Tent
PL Instrukcja obsługi PE-Namioty
NL Gebruiksaanwijzing PE-Tent
FR Mode d’emploi Tente PE
CZ Instrukce PE Stan
ES Manual de instrucciones Carpa de PE
0024
TOOLPORT GmbH • Gutenbergring 1-5 • 22848 Norderstedt • GER
Telefon +49 (0) 40 / 60 87 27 17 • Fax +49 (0) 40 / 60 87 27 37 • inf[email protected] • www.toolport.de
PLUS
Inhalt
Artikel Nr. Beschreibung ID Nummer 3,30x4,80m 3,30x6,00m 3,30x7,20m 3,30x9,60m
30259 Eckbein 1566 mm 1 4 4 4 4
30260 Seitenbein 1566 mm 2 6 8 10 14
30261 Stange 1370mm 3 10 12 14 18
Seitenbogen
30262 Stange 1340 mm 4 5 6 7 9
Giebelbogen
30217 Dachstrebe 1240 mm 5 5 6 7 9
30550 Stange 1487 mm 6 4 4 4 4
Diagonalstrebe
30398 Stange 1280 mm 7 15 20 25 35
Seitenstrebe
30397 Stange 1233 mm 8 5 5 5 5
Seitenstrebe Ende
30400 Stange 1120 mm 9 8 10 12 16
Abspannstange
30430 Gummischlaufe 10 32 32 32 32
14 cm Typ 1
30403 Erdnagel 10x305 mm 11 8 8 8
30404 Schraube 45 mm 12 10 12 14 18
30380 Schraube 75 mm 13 29 34 39 49
30052 Flügelmutter 14 39 46 53 67
30409 Gurtschloss 15 16 20 24 32
30044 Schraubhaken 16 4 4 4 4
6x300 mm
30408 Bodenbügel 17 4 4 4 4
30222 Supererdnagel 18 6 6 6 6
400 mm
30093 Kunststofffuß 19 10 12 14 18
®
3
®
1
2
Gebrauchsanweisung
4
5
3
3
5
4
3
Beim Montieren achten Sie bitte
darauf, dass die Flügelmuttern immer
innen lieg-
en.
Nehmen Sie einen Giebelbogen (4)
und verbinden Sie diesen mit den
Seitenbögen (3).
Verbinden Sie anschließend die Bögen
mit den Dachstreben (5), mit Hilfe der
45 mm Schrauben (12) und der
Flügelmuttern (14).
Wiederholen Sie Schritt 1 für die näch-
sten Elemente und platzieren Sie diese
wie auf der Grafik hintereinander auf
dem Boden.
Nun werden die Bogenelemente durch
die Seitenstreben 7 und 8 miteinander
verbunden. Beachten Sie hierbei, dass
im vorderen Segment nur die Streben
8 verwendet werden.
14
12
5
8
7
7
7
4
®
Beginnen Sie mit dem Aufstellen zunächst auf
einer Seite. Verbinden Sie die Seitenbögen (3)
mit den Beinen 1 und 2. Fixieren Sie das Gerüst
durch die Diagonalstrebe 6. Befestigen Sie die
Diagonalstreben (6) an den Beinen mithilfe
der 75 mm Schraube (13) und der
Flügelmutter (14).
Mit den Bodenbügeln (17) und den Erdnägeln (11)
befestigen Sie das Gerüst am Boden.
Entfalten Sie die Zeltplane und ziehen
Sie diese über das Gerüst. Achten Sie
besonders auf Kanten und Ecken,
um Schäden bei diesem Vorgang
zu vermeiden.
4
7
8
8
6
1
2
2
1
6
6
62
19
713 17
11
5
3
5
®
Führen Sie die Abspannstange (9) in die Schlaufe am
unteren Ende des Daches ein und befestigen Sie diese
mit den Gurtschlössern (15).
Spannen Sie die Dachplane am Zeltgerüst oder am Boden
mit Hilfe der Schraubhaken (16) und den Zugseilen am Ende
der Dachplane fest.
Befestigen Sie die Endwände mit Hilfe
der Gummischlaufen (10) am Rahmen.
Es ist vorteilhaft die Schürzen mit
Sand zu bedecken und somit zu
beschweren.
7
8
9
15
10
16
6
®
Reinigung und Wartung
Dach und Seitenteile lassen sich mit Seifenlauge abwaschen. Schimmel und Stockflecken entfernen Sie mit
einer milden Chlorlösung. Befolgen Sie die Anweisungen des Herstellers und testen Sie die Chlorlösung an
einer nicht sichtbaren Stelle, um sicherzugehen, dass keine Verfärbungen auftreten.
Achtung! Das Partyzelt darf nicht im nassen Zustand zusammengelegt und verpackt werden. Lassen Sie es
vorher vollständig trocknen.
Warnung
1. Bitte achten Sie darauf, das Zelt vorsichtig zu behandeln, um Defekte zu vermeiden.
2. Das Gestänge nicht zu kräftig behandeln, da dies ansonsten Beschädigt werden könnte.
3. Bitte wählen Sie immer einen geeigneten Abstand zu Schläuchen, Gas- oder Elektroleitungen,
um diese nicht zu beschädigen.
4. Beim Einsatz geeigneter Heizgeräte (z. B. Auskunft im Fachhandel) ist ein Abstand von mindestens
1,2 m zu jeglichem Planenmaterial zu beachten. Offenes Feuer sowie Heizgeräte mit offenen Flammen wie
Heizpilze, Terassenstrahler, Gasheizer etc. sollten auf keinen Fall verwendet werden.
5. Der Aufbauer ist verantwortlich für die angemessene Verankerung und damit für die Sicherheit des Zeltes.
7
®
HINWEIS: Die korrekte Anbringung des
Sturmsets ist dringend erforderlich.
Erst dann findet die beschriebene Statik
dieses Zeltes ihre Anwendung.
* Sturmset (2x Spanngurte, 4 x Profi-Erdnä-
gel á 60 cm oder 4 Bodenanker). Profi-Erdnä-
gel oder Bodenanker zur Bodenverankerung
des Sturmsets sind frei wählbar.
Profi-Erdnagel
60cm einzeln
Bodenanker
einzeln
Sturmset
Sturmset
3300
1 Erdnagel
à 60 cm
1 Erdnagel
à 60 cm
1 Erdnagel
à 60 cm
1 Erdnagel
à 60 cm
2130
1200120012001200
4800
430
Sturmset
Sturmset
3300

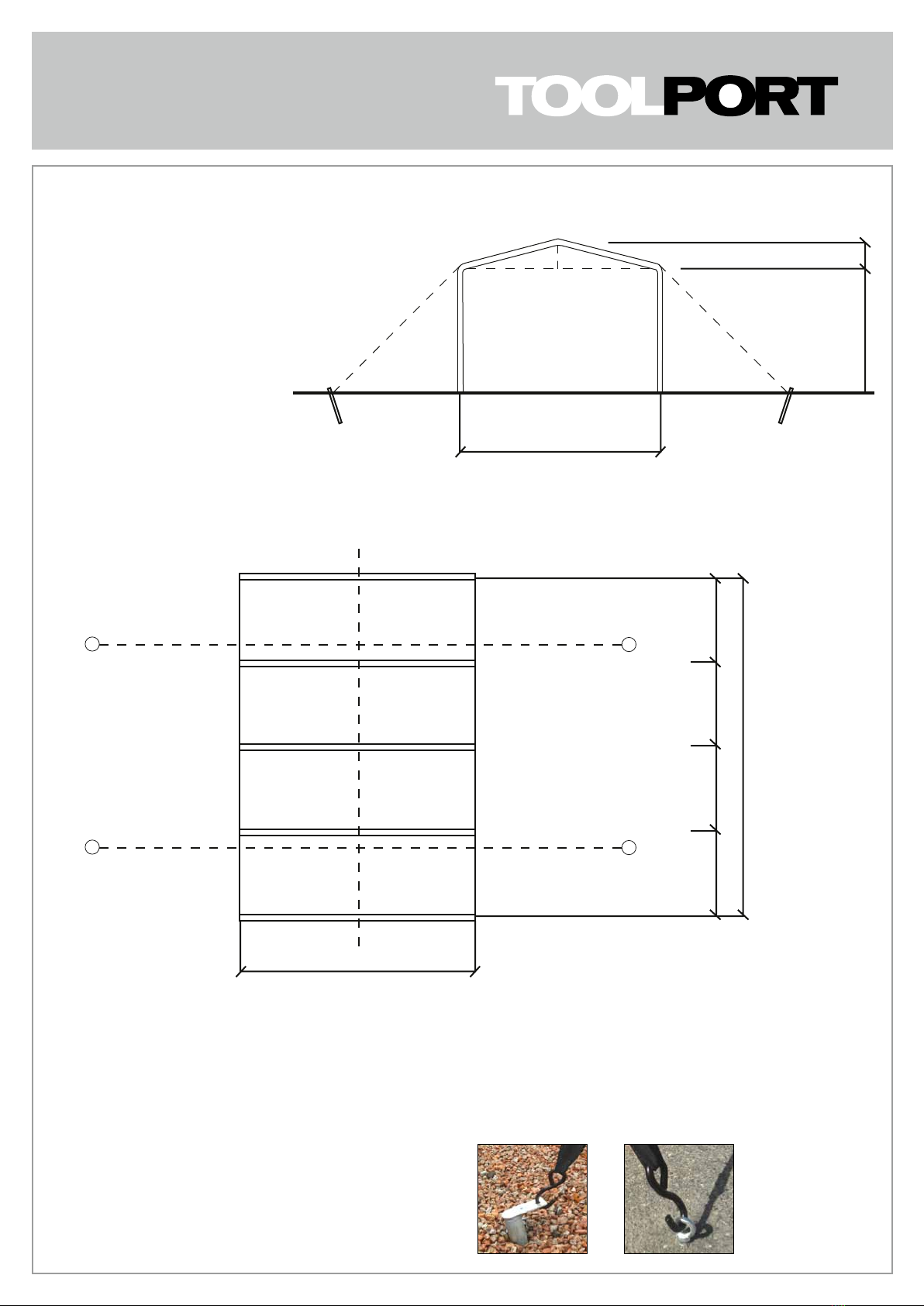

Aufbau Sturmset* 3,30 x 4,80m
8
®
HINWEIS: Die korrekte Anbringung des
Sturmsets ist dringend erforderlich.
Erst dann findet die beschriebene Statik
dieses Zeltes ihre Anwendung.
* Sturmset bei (2x Spanngurte, 8 x Profi-
Erdnägel á 60 cm oder 4 Bodenanker). Profi-
Erdnägel oder Bodenanker zur Bodenver-
ankerung des Sturmsets sind frei wählbar.
Profi-Erdnagel
60cm doppelt
Bodenanker
einzeln
Sturmset
Sturmset
3300
2 Erdnägel
à 60 cm
2 Erdnägel
à 60 cm
2 Erdnägel
à 60 cm
2 Erdnägel
à 60 cm
2130
12001200120012001200
6000
Sturmset
Sturmset
3300
Aufbau Sturmset* 3,30 x 6m
9
®
HINWEIS: Die korrekte Anbringung des
Sturmsets ist dringend erforderlich.
Erst dann findet die beschriebene Statik
dieses Zeltes ihre Anwendung.
* Sturmset bei (2x Spanngurte, 8 x Profi-
Erdnägel á 60 cm oder 4 Bodenanker).
Profi-Erdnägel oder Bodenanker zur Boden-
verankerung des Sturmsets sind frei wählbar.
Profi-Erdnagel
60cm doppelt
Bodenanker
einzeln
Sturmset
Sturmset
3300
2 Erdnägel
à 60 cm
2 Erdnägel
à 60 cm
2 Erdnägel
à 60 cm
2 Erdnägel
à 60 cm
2130
120012001200120012001200
7200
Sturmset
Sturmset
3300
Aufbau Sturmset* 3,30 x 7,20m
430
10
®
HINWEIS: Die korrekte Anbringung des
Sturmsets ist dringend erforderlich.
Erst dann findet die beschriebene Statik
dieses Zeltes ihre Anwendung.
* Sturmset bei (3x Spanngurte, 12 x Profi-Erd-
nägel á 60 cm oder 6 Bodenanker). Profi-Erd-
nägel oder Bodenanker zur Bodenveranker-
ung des Sturmsets sind frei wählbar.
Profi-Erdnagel
60cm doppelt
Bodenanker
einzeln
Sturmset
Sturmset
3300
2 Erdnägel
à 60 cm
2 Erdnägel
à 60 cm
2 Erdnägel
à 60 cm
2 Erdnägel
à 60 cm
2 Erdnägel
à 60 cm
2 Erdnägel
à 60 cm
2130
1200 1200 120012001200120012001200
9600
430
Sturmset
Sturmset
Sturmset
3300
Aufbau Sturmset* 3,30 x 9,60m
