TP 92
TONARM UND TONABNEHMERSYSTEM 6
AUFLAGEKRAFT 7
ANTISKATINGKRAFT 8
WEITERE TONARMEINSTELLUNGEN 9
TECHNISCHE DATEN 11
Inhalt
BRAS ET CELLULE DE LECTURE 20
FORCE D’APPUI 21
FORCE ANTISKATING 22
AUTRES REGLAGES DU BRAS DE LECTURE 23
CARACTERISTIQUES TECHNIQUES 25
TONEARM AND PICK-UP CARTRIDGE 13
TRACKING FORCE 14
ANTI-SKATING FORCE (BIAS) 15
FURTHER TONEARM ADJUSTMENTS 16
TECHNICAL SPECIFICATIONS 18
Table of Contents Sommaire
6
Tonarm und Tonabnehmersystem

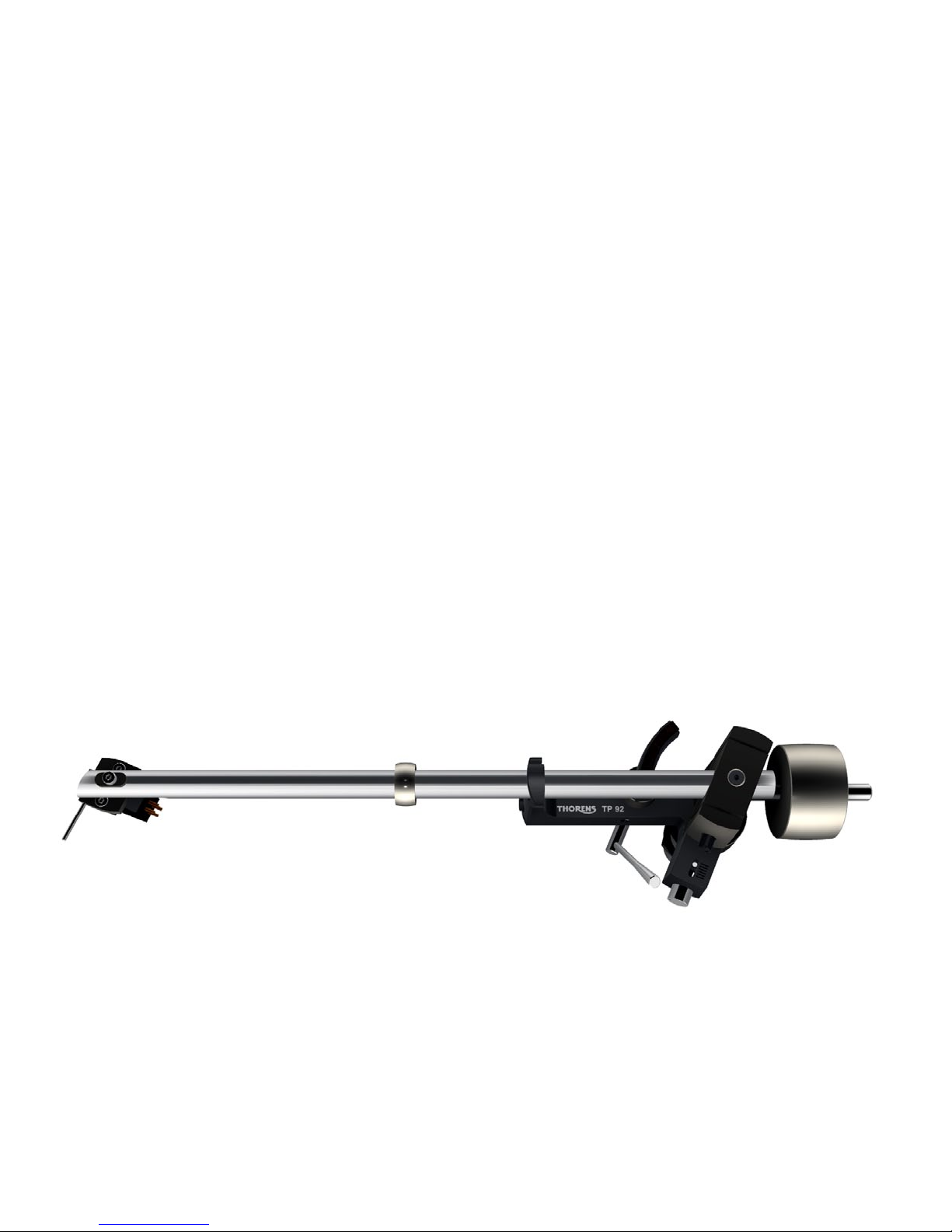

Abb. 1
Das Tonarmgewicht wurde zum Transport entfernt.
Drehen Sie dieses bei Montage des Plattenspielers von
hinten auf den Tonarm und stellen Sie anschließend die
Auagekraft ein. ➔ Seite 7
Am Tonarm TP 92 können nahezu alle auf dem Markt
befindlichen Tonabnehmer mit einem Abstand der Be-
festigungslöcher von 12,5mm (½”) montiert werden.
Zum Anschluss des Tonabnehmersystems werden die
vier farblich gekennzeichneten Anschlußlitzen auf die
entsprechenden Anschluß-Stifte des Tonabnehmers
geschoben.
Verbinden Sie nach folgendem Schema, falls der Ton-
abnehmer keine Farbkennung aufweist:
R rechter Kanal (Signal) ➔rot
G rechter Kanal (Masse) ➔grün
L linker Kanal (Signal) ➔weiß
G linker Kanal (Masse) ➔blau
7
Auagekraft
Die Einstellung der Auagekraft erfolgt durch drehen
des Tonarmgewichts (➔ Abb. 2). Je weiter das Gewicht
nach vorne zum Tonabnehmer hin gedreht wird desto
größer wird die Auflagekraft.
Die korrekte Auflagekraft können Sie mit Hilfe der beilie-
genden Tonarmwaage einstellen. Schwenken Sie hier-
zu den Tonarm bei abgesenktem Tonarmlift über den
Plattenteller und senken Sie ihn vorsichtig ab, so dass
die Nadel auf der Tonarmwaage aufliegt. Entfernen Sie
dabei unbedingt die Schutzhaube des Tonabnehmers.
Gehen Sie äußerst vorsichtig vor, um die Nadel des
Tonabnehmers nicht zu beschädigen!
Hinweis: Die korrekte Auagekraft ist vom verwen-
deten Tonabnehmer abhängig. Bitte konsultieren Sie
hierzu die Bedienungsanleitung Ihres Tonabnehmers.
Abb. 2
Das in der Mitte des Tonarmrohres angebrachte
Ringgewicht (➔ Abb. 1)darf nicht verschoben werden.
Es handelt sich um einen Resonanzdämpfer, der nur
exakt an dieser Position wirksam ist!
8
Antiskatingkraft
Durch Zusammenwirken der Reibungskraft der Platten-
rillen mit den Lagerkräften am Tonabnehmer wird beim
Abspielen einer Schallplatte eine Kraftkomponente er-
zeugt, die den Tonarm nach innen zieht: Die Skating-
kraft. Zu ihrer Kompensation dient die Antiskatingkraft,
welche beim Tonarm TP 92 durch einen eingebauten
Magneten erzeugt wird.
Die Antiskatingkraft ist bei Auslieferung voreingestellt,
sie kann jedoch bei Bedarf über eine Stellschraube
(➔ Abb. 3) angepasst werden.
Drehen Sie entgegen dem Uhrzeigersinn um die
Kraft zu erhöhen und im Uhrzeigersinn um die Kraft
zu verringern. Der weiße Punkt über der Stellschraube
dient dabei der Anzeige der aktuellen Einstellung.
Die benötigte Antiskatingkraft ist vom verwendeten
Tonabnehmer abhängig und sollte bei einem Wech-
sel mithilfe einer Meßschallplatte ermittelt werden.
Abb. 3
Weitere Tonarmeinstellungen
Der Überhang kann beim Wechseln des Tonabnehmers
am Headshell um ±2,5 mm angepasst werden. Lösen
Sie hierzu die Schraube oberhalb des Headshells und
verschieben Sie dieses entsprechend. ➔ Abb. 4
Am hinteren Ende des Tonarmrohrs kann der Überhang
um weitere ±3 mm und der Azimuth um ±5° angepasst
werden. Lösen Sie hierzu die Schraube oben am Lager-
block mit einem Inbusschlüssel SW 2 ➔ Abb. 5
Änderung des VTA ➔ Seite 10
Die Schrauben dürfen nach der Anpassung nicht zu
sehr festgezogen werden!
Abb. 4 Abb. 5
9
10
Weitere Tonarmeinstellungen
Änderungen des VTA können durch Anheben und Ab-
senken des gesamten Tonarms vorgenommen wer-
den. Lösen Sie hierzu die Kontermutter (➔ Abb. 3)auf
der Unterseite und drehen Sie die Einstellmutter auf
der Oberseite, bis die gewünschte Tonarmhöhe erreicht
ist.
Nach einer Änderung des VTA muss auch der Tonarm-
lift nachjustiert werden. Hierzu benötigen Sie einen In-
busschlüssel SW 1,5. Lösen Sie die Arretierschraube
des Lifts und verschieben Sie den gesamten Lift vor-
sichtig nach oben oder unten. ➔ Abb. 7
Im Allgemeinen sollte das Tonarmrohr parallel zur
Plattentelleroberäche stehen. Kleine Veränderun-
gen an VTA oder Tonarmlift haben große Auswirkun-
gen. Überprüfen Sie nach jeder Änderung die Höhe
des Tonabnehmers über der Schallplatte und ob die
Liftbank den Tonarm beim Abspielen vollständig frei
gibt (Abstand min. 1 mm).
Abb. 6
Abb. 9
