testo 108

Wasserdichtes Temperatur-Messgerät

Watertight temperature measuring instrument

Thermomètre étanche

Aparato de medición de temperatura estanco al agua

Termometro impermeabile

Waterdicht temperatuur-meetinstrument

Allgemeine Hinweise2

Bedienungsanleitung (de)............................................................3

Instruction manual (en) ...............................................................9

Mode d’emploi (fr) ....................................................................15

Manual de instrucciones (es) ....................................................21

Manuale di istruzioni (it) ............................................................27

Handleiding (nl).........................................................................33

Allgemeine Hinweise 3

1. Allgemeine Hinweise

Lesen Sie dieses Dokument aufmerksam durch und machen Sie

sich mit der Bedienung des Produkts vertraut, bevor Sie es ein-

setzen. Bewahren Sie dieses Dokument griffbereit auf, um bei

Bedarf nachschlagen zu können.

2. Produktbeschreibung

3. Sicherheitshinweise

Elektrische Gefahren vermeiden:

Nicht an oder in der Nähe von spannungsführenden Teilen

messen!

Produktsicherheit/Gewährleistungsansprüche wahren:

Nur sach- und bestimmungsgemäß und unter Einhaltung der

vorgegebenen Parameter einsetzen. Keine Gewalt anwenden.

Nicht zusammen mit Lösungsmitteln (z. B. Aceton) lagern.

Produkt nur öffnen, wenn dies zu Wartungs- oder Instand-

haltungsarbeiten ausdrücklich in der Dokumentation beschrie-

ben ist.

Fachgerecht entsorgen:

Defekte Akkus/leere Batterien an den dafür vorgesehenen

Sammelstellen abgeben.

Produkt nach Ende der Nutzungszeit direkt an Testo senden.

Wir sorgen für eine umweltschonende Entsorgung.

deenfresitptsvnl????

Gerät ein-/ausschalten

Batteriefach

(Rückseite)

Display

Mindesteinstech-/

Eintauchtiefe

Schutzhülle (Softcase)

Fühleranschlussbuchse

Menüführung im

Konfigurationsmodus

Vertiefung Schutzhülle

(Softcase)

Tauch-/

Einstechsonde

4. Bestimmungsgemäße Verwendung4

4. Bestimmungsgemäße Verwendung

Das testo 108 ist ein wasserdichtes Lebensmittel-Thermometer.

Das Produkt wurde für folgende Aufgaben / Bereiche konzipiert:

· Lebensmittelbereich: Produktion, Speisenausgabe, Stich-

probenmessung

· Messung von flüssigen, pastösen und halbfesten Medien

Folgende Komponenten des Produkts sind entsprechend der

Verordnung (EG) 1935/2004 für den dauerhaften Kontakt mit

Lebensmitteln ausgelegt:

Die Tauch-/Einstechsonde von der Messspitze bis 1 cm vor dem

Fühlerhandgriff bzw. dem Kunststoffgehäuse. Falls angegeben sind

dabei die Hinweise über Einstechtiefen in der Bedienungsanleitung

unter Punkt 7.2 oder die Markierung(en) am Tauch-/Einstechfühler zu

beachten.

In folgenden Bereichen darf das Produkt nicht eingesetzt werden:

· In explosionsgefährdeten Bereichen

· Für diagnostische Messungen im medizinischen Bereich

5. Technische Daten

Eigenschaft Werte

Sensortyp Thermoelement Typ T (im Lieferumfang), Thermoelement Typ K

anschließbar

Messbereich -50...+300°C/-58...+572°F (gilt nur für metallische

Sondenspitze)

Messgröße Temperatur in °C/°F

Auflösung 0,1°C/°F

Genauigkeit Gerät ±0,5°C (-30...+70°C)

(Umgebungstemperatur ±0,5°C ±0,5% des Messwerts (-50...-30°C/+70...+300°C)

+23°C ±3°C)

Genauigkeit Fühler ±0,5°C (-40...-20°C)

±0,2°C (-20...+70°C)

±0,5°C (+70...+125°C)

±0,4% des Messwerts (+125...+300°C)

Angleichzeit t99 10s (in bewegter Flüssigkeit)

Messrate 2 Messungen pro Sekunde

Arbeitstemperatur -20...+60°C/-4...+140°F

Transport-/Lagertemperatur -30...+70°C/-22...+158°F

Spannungsversorgung 3 x Batterie Typ AAA

Batteriestandzeit 2500 h (typisch bei 23°C )

Gehäuse TPE/PC +ABS/PC+ABS+10%GF

Schutzart IP67 (der im Set mitgelieferte Fühler ist gesteckt)

Abmessungen Gerät 140 x 60 x 24,5 mm

Gewicht 150g (Gerät inkl. Batterien, ohne Softcase), 33g (Fühler)

Anzeige LCD, einzeilig, mit Statuszeile

Normen EN 13485

Zertifikate: siehe www.testo-international.com,

Service&Support | Download Center (Registrierung erforderlich)

EG-Richtlinie 2004/108/EG

Garantie 2 Jahre, Garantiebedingungen: siehe Internetseite

www.testo.com/warranty

6. Inbetriebnahme 5

Normenhinweis

Dieses Produkt erfüllt die Richtlinien gemäß der Norm

EN 13485.Eignung: S, T (Lagerung,

Transport)Umgebung: E (Transportable Thermometer)

Genauigkeitsklasse: 1

Messbereich: -50...+300 °C

Nach EN 13485 ist eine regelmäßige Überprüfung und

Kalibrierung des Messgeräts gemäß EN 13486

durchzuführen (Empfehlung: jährlich).

Kontaktieren Sie uns für nähere Informationen.

6. Inbetriebnahme

6.1 Schutzhülle (Softcase) entfernen

Die mitgelieferte Schutzhülle (Softcase) schützt das testo 108 vor

Stößen und Verschmutzung.

Zusätzlich kann der Fühler in der Vertiefung der mitgelieferten

Schutzhülle (Softcase) an der Seite des Gerätes sicher verstaut

werden.

6.2 Batterien einlegen

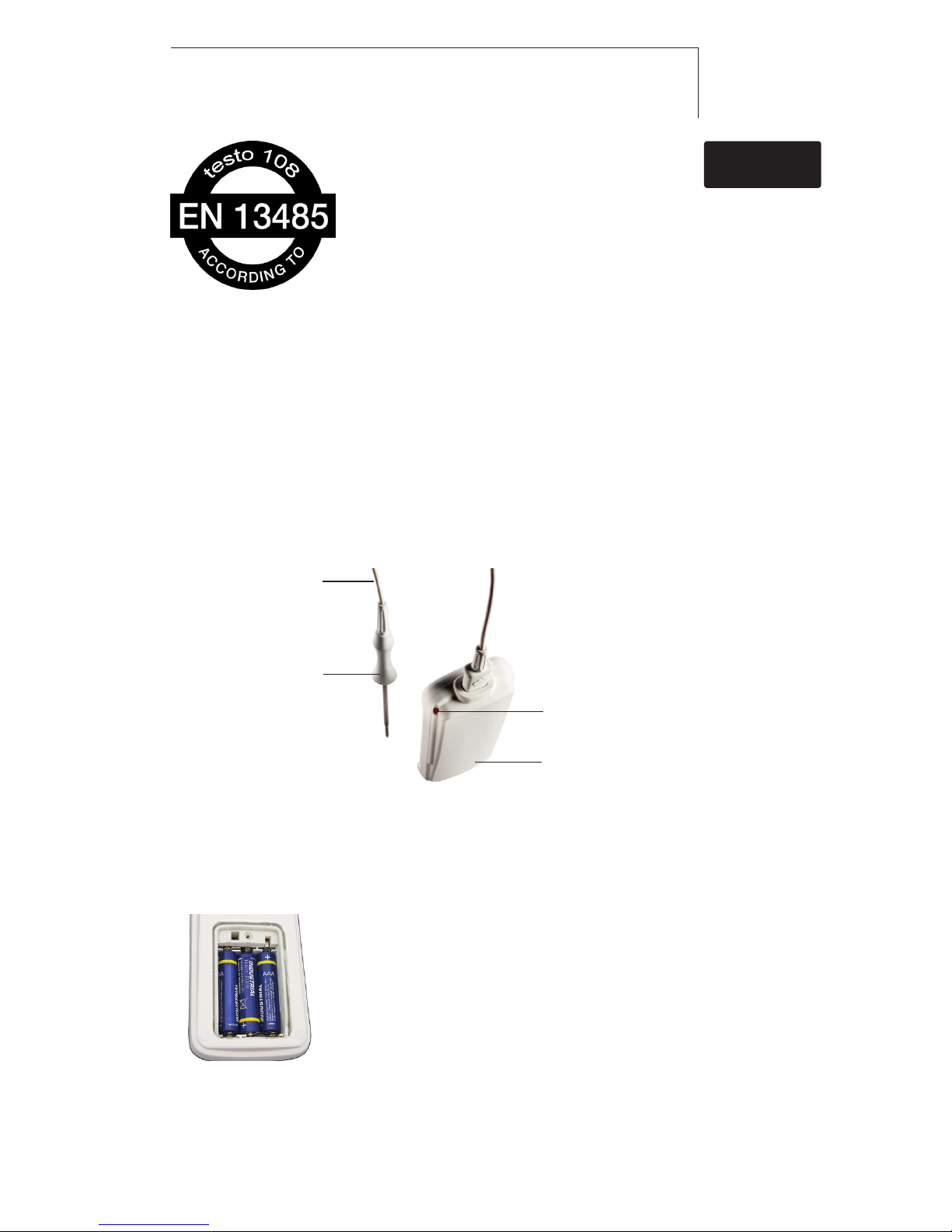

1Schraube am Batteriefach lösen.

2Batteriefach öffnen.

3Batterien (3x Typ AAA) einsetzen.

Polung beachten!

4Batteriefach schließen.

5Schraube anziehen.

deenfresitptsvnl????

Fühler

Fühlerkabel

Vertiefung Schutzhülle

(Softcase)

Schutzhülle (Softcase)

7. Bedienung6

7. Bedienung

7.1 Ein-/ Ausschalten

Gerät einschalten: kurz drücken.

- Displaytest erscheint. Gerät ist messbereit.

Gerät ausschalten: >3 sec gedrückt halten.

Werkseinstellungen

Das Gerät ist im Auslieferungszustand folgendermaßen

eingestellt:

Einheit: °C

Fühlertyp: T

Auto-off-Zeit: 10 min (Gerät schaltet sich 10 min nach

Einschalten des Geräts automatisch aus).

Einstellungen ändern siehe Gerät einstellen.

7.2 Messen

Erforderliche Eintauch-/Einstechtiefe für korrekte Mess-

ergebnisse beachten: mindestens 22mm.

Das Gehäuse darf maximal der Betriebstemperatur von -20 bis

+60°C ausgesetzt werden. Der Messbereich von -50 bis

+300°C gilt nur für die metallische Sondenspitze.

✓Gerät ist eingeschaltet.

Tauch-/Einstechsonde in Messobjekt eintauchen/-stechen.

- Aktueller Messwert wird angezeigt. Warten, bis sich der

Messwert nicht mehr verändert.

7.3 Fühler wechseln

An das testo 108 können neben dem mitgelieferten Typ T- Fühler

handelsübliche Fühler Typ T oder Typ K mit Miniatur-TE-Stecker

angeschlossen werden.

1Angeschlossenen Fühler abziehen.

2Gewünschten Typ T/K-Fühler in die

Fühleranschlussbuchse stecken.

3Bei Typ K-Fühler: In den Einstellungen

Fühlertyp ändern, siehe Gerät einstellen.

7

deenfresitptsvnl????

8. Gerät einstellen

8. Gerät einstellen

Im Einstellungsmenü können Einheit, Fühlertyp und Auto-off-Zeit

verändert werden.

Das Einstellungsmenü muss immer komplett durchlaufen

werden, auch wenn nur ein Parameter geändert werden soll.

✓Gerät ist ausgeschaltet.

1Gerät einschalten: kurz drücken.

- Displaytest erscheint.

2während Displaytest ca. 3 sec gedrückt halten.

- Konfigurationsmodus ist geöffnet, je nach Voreinstellung wird

°C oder °F angezeigt.

3Einheit °C oder °F wählen: drücken, mit bestätigen.

-Je nach Voreinstellung wird Typ K oder Typ T angezeigt.

4Fühlertyp Typ K oder Typ T wählen: drücken, mit

bestätigen.

-Je nach Voreinstellung wird 10, 30, 60 oder off angezeigt.

5Auto-off-Zeit 10, 30, 60 oder off wählen: drücken, mit

bestätigen.

- Die Konfiguration ist abgeschlossen. Das Gerät wechselt mit

den neuen Einstellungen in den Messmodus.

9. Wartung und Pflege8

9. Wartung und Pflege

9.1 Batterien wechseln

1Schraube am Batteriefach lösen.

2Batteriefach öffnen.

3Batterien (3x Typ AAA) einsetzen.

Polung beachten!

4Batteriefach schließen.

5Schraube anziehen.

9.2 Gerät reinigen

Für die Reinigung nur schwache handelsübliche Neutral-/

Haushaltsreiniger (z.B. Spülmittel) verwenden. Keine scharfen

Reinigungs- oder Lösungsmittel verwenden!

Schutzhülle (Softcase) kann im Geschirrspüler gereinigt werden.

Gehäuse und Sonde sind für die alkoholische Sprühdesinfektion

geeignet. Hierzu die Angaben des Desinfektionsmittelherstellers

beachten.

✓Der im Set mitgelieferte Fühler ist gesteckt.

Gehäuse und Sonde unter fließendem Wasser reinigen und mit

einem Tuch trocken reiben.

10. Fragen und Antworten

Frage Mögliche Ursachen Mögliche Lösung

leuchtet. Batterien leer. Batterien wechseln.

- - - leuchtet. Messbereich über- oder Messungen nur im ange-

unterschritten. gebenen Messbereich

vornehmen.

Gerät lässt sich nicht Batterien leer. Batterien wechseln.

einschalten.

Gerät schaltet sich Gerät schaltet sich je nach Gerät einschalten. -

selbständig aus. eingestellter Auto-off-Zeit Wenn gewünscht: Auto-

automatisch aus. off-Zeit verändern, siehe

Gerät einstellen.

Falls wir Ihre Frage nicht beantworten konnten: Wenden Sie sich

bitte an Ihren Händler oder den Testo-Kundendienst.

Kontaktdaten siehe Internetseite www.testo.com/service-contact.

General information 9

1. General information

Please read this document through carefully and familiarise

yourself with the operation of the product before using it. Keep

this documentation to hand so that you can refer to it when

necessary.

2. Product description

3. Safety information

Avoid electrical hazards:

Do not conduct measurements on or near live parts!

Adhere to the product safety/guarantee requirements:

Operate the instrument properly and according to its intended

purpose and within the parameters specified. Do not use

force.

Do not store with solvents (e.g. acetone).

Only open the instrument if this is expressly described in the

documentation for maintenance purposes.

Ensure correct disposal:

Dispose of defective rechargeable batteries and spent battery

at the collection points provided.

Send the instrument directly to us at the end of its life cycle.

We will ensure that it is disposed of in an environmentally

friendly manner.

de

enfresitptsvnl????

Switch On/ Switch Off

the instrument

Battery compartment

(on back of instrument)

Display

Protective cover

(Softcase)

Probe connector socket

Menu assistance in

configuration mode

Protective cover

recess (Softcase)

Immersion/

penetration probe

Minimum immersion/

penetration depth

4. Intended Use10

4. Intended Use

The testo 108 is a watertight food thermometer.

The product is designed for the following tasks/areas:

· Food sector: production, food service, spot check

measurement

· Measuring liquids, pastes and semi-solid materials

The following product components are designed for continuous

contact with foodstuffs in accordance with Regulation (EC)

1935/2004:

The immersion/penetration probe from the tip up to 1 cm before the

probe’s handgrip or the plastic housing. If provided, the information

about penetration depths under point 7.2 in the instruction manual or

the mark(s) on the immersion/penetration probes should be noted.

The product may not be used in the following areas:

· Potentially explosive areas

· For diagnostic measurements in the medical sector

5. Technical data

Feature Values

Sensor type Thermocouple Type T (included), Thermocouple Type K

connectable

Measurement range -50...+300 °C/-58...+572 °F (only applies to metallic probe

points)

Measurement Parameter Temperature in °C/°F

Resolution 0.1°C/°F

Instrument accuracy ±0.5 °C (-30...+70 °C)

(Ambient temperature ±0.5 °C ±0.5% of the measurement value

+23°C ±3°C) (-50...-30 °C/+70...+300 °C)

Probe accuracy ±0.5 °C (-40...-20 °C)

±0.2 °C (-20...+70 °C)

±0.5 °C (+70...+125 °C)

±0.4% of the measurement value (+125...+300 °C)

Adjustment time t99 10 s (measured in moving liquid)

Measurement rate 2 measurements per second

Operating temperature -20...+60 °C/-4...+140 °F

Transport/storage temperature -30...+70 °C/-22...+158 °F

Power supply 3 x AAA batteries

Battery life 2500 h (typically at 23 °C )

Housing TPE/PC +ABS/PC+ABS+10%GF

Protection class IP67 (the probe included in the set is connected)

Instrument dimensions 140 x 60 x 24,5 mm

Weight 150 g (instrument incl. battery, without soft case), 33 g (probe)

Display LCD, one-line, with status line

Standards EN 13485

Certificates: see www.testo-international.com,

Service&Support | Download Center (registration required)

EC Directive 2004/108/EC

Warranty 2 years, terms of warranty: see website

www.testo.com/warranty
