testoterm

Anwendungshinweise

Sondenrohr nnicht kknicken (),ssondern nnur bbie-

gen ().KKeine GGewalt aanwenden!

Technische Daten

Messbereich: bis 500 °C

Aussendurchmesser Sondenrohr: 10 mm

Sondenrohrlänge: 330 mm

Max. Eintauchtiefe: 280 mm

Minimaler Biegedurchmesser (): 140 mm

Rauchgassonde reinigen

Das Sondenrohr an der Verschraubung lösen und ab-

ziehen.

Sondenrohr in heißes Wasser legen bzw. darin bewe-

gen. Anschließend mit Luft ausblasen oder mit einer

Rundbürste (z. B. aus Messing) reinigen.

Thermoelement wechseln

Biegeschutzfeder des hintersten Abgangs mit einer

Drehbewegung im Uhrzeigersinn von der Führung ab-

ziehen und Schlauchleitung herausziehen.

Thermoelement mit Hilfe eines Schraubendrehers am

Kunststoffbügel herausziehen.

Nicht aandder TThermoelementleitung

ziehen!

Biegeschutzfeder über das Thermoelement abziehen

und Thermoelementleitung aus dem geschlitzten

Schlauch nehmen.

Vor dem Einbau eines Thermoelements den O-Ring mit

einem Schmiermittel z. B. Fett einstreichen, um beschä-

digungen zu verhindern

Beim Einlegen des neuen Thermoelements nicht an der

Thermoelementleitung sondern am Kunststoffbügel

drücken.

testoterm

mmiinndd..

114400mmmm

testoterm

testoterm

testoterm



Flexible Rauchgassonde 0600.9430 / 0600.9440

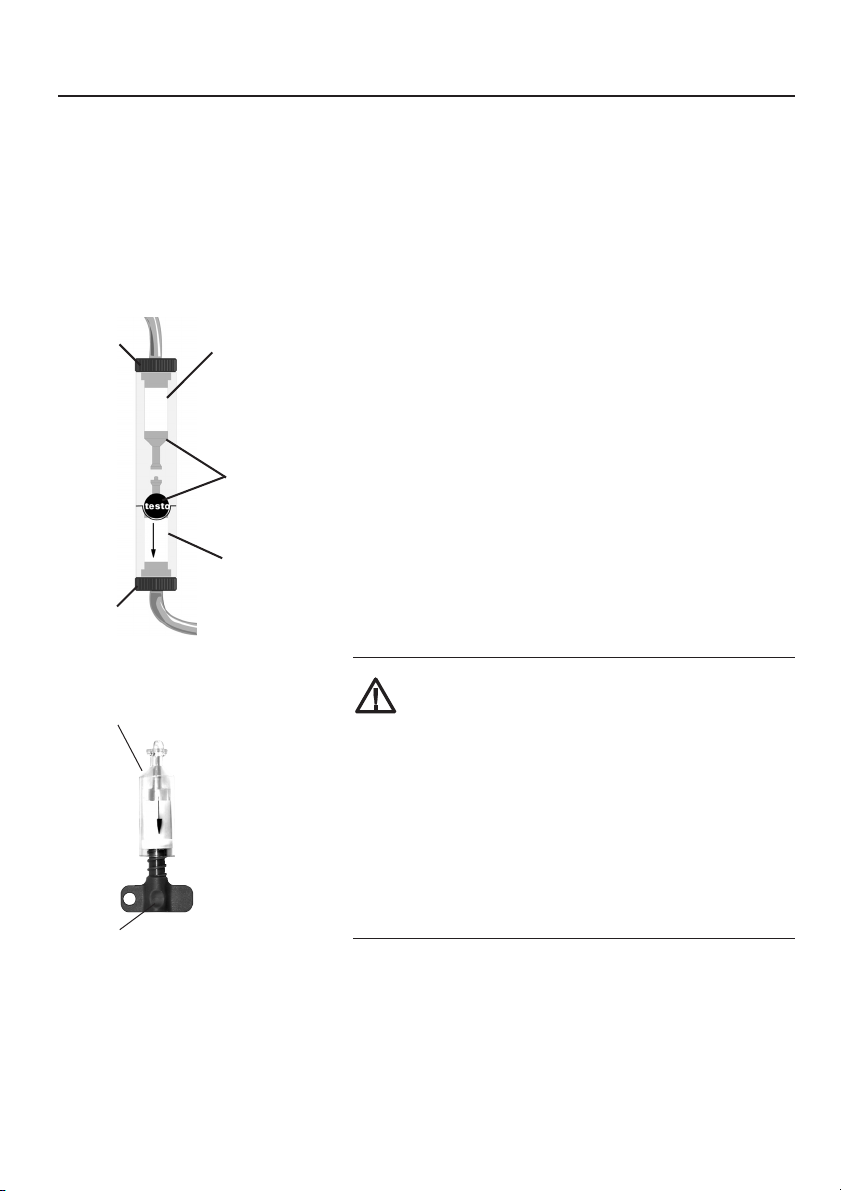

Bei Rauchgassonden mit Kondensatfalle:

Kondensatfalle entleeren

Eines der beiden Endstücke der Kondensatfalle abzie-

hen und Kondensat ausgießen.

Filter wechseln

Bei sichtbarer Verschmutzung des Ausgangsfilters auf

jeden Fall den Eingangsfilter wechseln.

Filter bei nachlassender Pumpenleistung (hörbar) wech-

seln. In den meisten Fällen ist das Wechseln des

Eingangsfilters ausreichend.

Zum Wechseln des Filters das Filterröhrchen abziehen.

Ausziehschlüssel in den Filter eindrehen und aus dem

Filterröhrchen herausziehen. Neuen Filter fest in das

Filterröhrchen eindrücken.

Verwenden Sie ausschließlich Original-testo-Ersatzfilter

(Best.-Nr. 0554 3371).

Die KKondensatfalle nnur bbei aausgeschalteter

Pumpe eentleeren.

Die KKonstruktion dder KKondensatfalle sschreibt eeine

bestimmte DDurchflussrichtung vvor. DDiese iist aauf

dem GGehäuseteil ddurch PPfeile mmarkiert. BBei eent-

gegengesetzter GGasströmung ffunktioniert ddie

Kondensatabscheidung nnicht oordnungsgemäß;

dies kkann zzueeinem AAusfall ddes GGerätes fführen.

Bei MMontagearbeiten aandder KKondensatfalle ddarauf

achten, ddass ddie DDichtringe nnicht bbeschädigt uund

die FFilterröhrchen nnicht vvertauscht wwerden.

Filterröhrchen

Auszieh-

schlüssel

Filter-

röhrchen

Eingangs-

filter

Ausgangs-

filter

von der RG-Sonde

zum Messgerät

Flexible Rauchgassonde 0600.9430 / 0600.9440

Endstück

Endstück

Instructions for use

Probe ppipe ccan bbebbent (),but not kinked ().

Do nnot uuse fforce

Technical data

Measurement range: Up to 500 °C

Outer diameter of probe pipe: 10 mm

Probe pipe length: 330 mm

Max. immersion depth: 280 mm

Minimum bending diameter (): 140 mm

Cleaning the flue gas probe

Unscrew probe pipe at the screw connection and remo-

ve pipe.

Place probe pipe in hot water and move the probe pipe

around. Blow air through pipe or clean with a round

brush (e.g. made of brass).

Change thermocouple

Pull out the bending protection spring from the guide at

the back outlet with a counter-clockwise movement and

pull off the tubing.

Remove the thermocouple from tthe pplastic cclip using a

screwdriver.

Do nnot ppull oontthe tthermocouple ccable!

Pull bending protection spring over the thermocouple

and remove the thermocouple cable from the slit hose.

Apply lubricant e.g. grease to the O ring before installing

a thermocouple in order to avoid damage.

When inserting the new thermocouple press on the pla-

stic clip but not on the thermocouple cable.

testoterm

testoterm

testoterm

testoterm

testoterm

mmiinndd..

114400mmmm



Flexible flue gas probes 0600.9430 / 0600.9440

For flue gas probes with condensate trap:

Emptying the condensate trap

Pull off one of the two end pieces from the condensate

trap and pour out the condensate.

Changing the filter

If dirt is visible on the output filter, the inlet filter should

be removed.

Remove filter if pump power drops (audible). Changing

the inlet filter is sufficient in most cases.

Remove the small filter pipe to change the filter. Screw

the withdrawing screw into the filter and remove from

the filter pipe. Press new filter firmly into the filter pipe.

Only spare parts from Testo should be used

(Part no. 0554 3371).

The ccondensate ttrap sshould bbeeemptied iiftthe

pump iissswitched ooff.

The ccondensate ttrap iisddesigned iinssuch aawway

that tthere iisaaccertain fflow ddirection. TThis iismmar-

ked wwith aarrows oontthe hhousing ssection. IIfggas

flows iintthe oopposite ddirection tthe ccondensate

trap ccannot ffunction pproperly aand tthis ccould llead

to tthe iinstrument bbreaking ddown.

When aassembling tthe ccondensate ttrap, eensure

that ssealing rrings aare nnot ddamaged aand tthe ffilter

tubes ddonnot gget mmixed uup.

Filter tube

Withdrawing

screw

Filter tube

Inlet filter

Outlet filter

From the flue gas probe

To the analyser

End piece

End piece

Flexible flue gas probes 0600.9430 / 0600.9440

0973.0348/01/T/dr/05.09.2008
