TDK DEA Series DEA200710LT-1238A1 Manual de usuario

(1/2)

001-02 / 20080113 / e731_dea200710lt_1238.fm

• All specifications are subject to change without notice.

Multilayer Chip Low Pass Filters Conformity to RoHS Directive

For DVB-H/ISDB-T

DEA Series DEA200710LT-1238A1

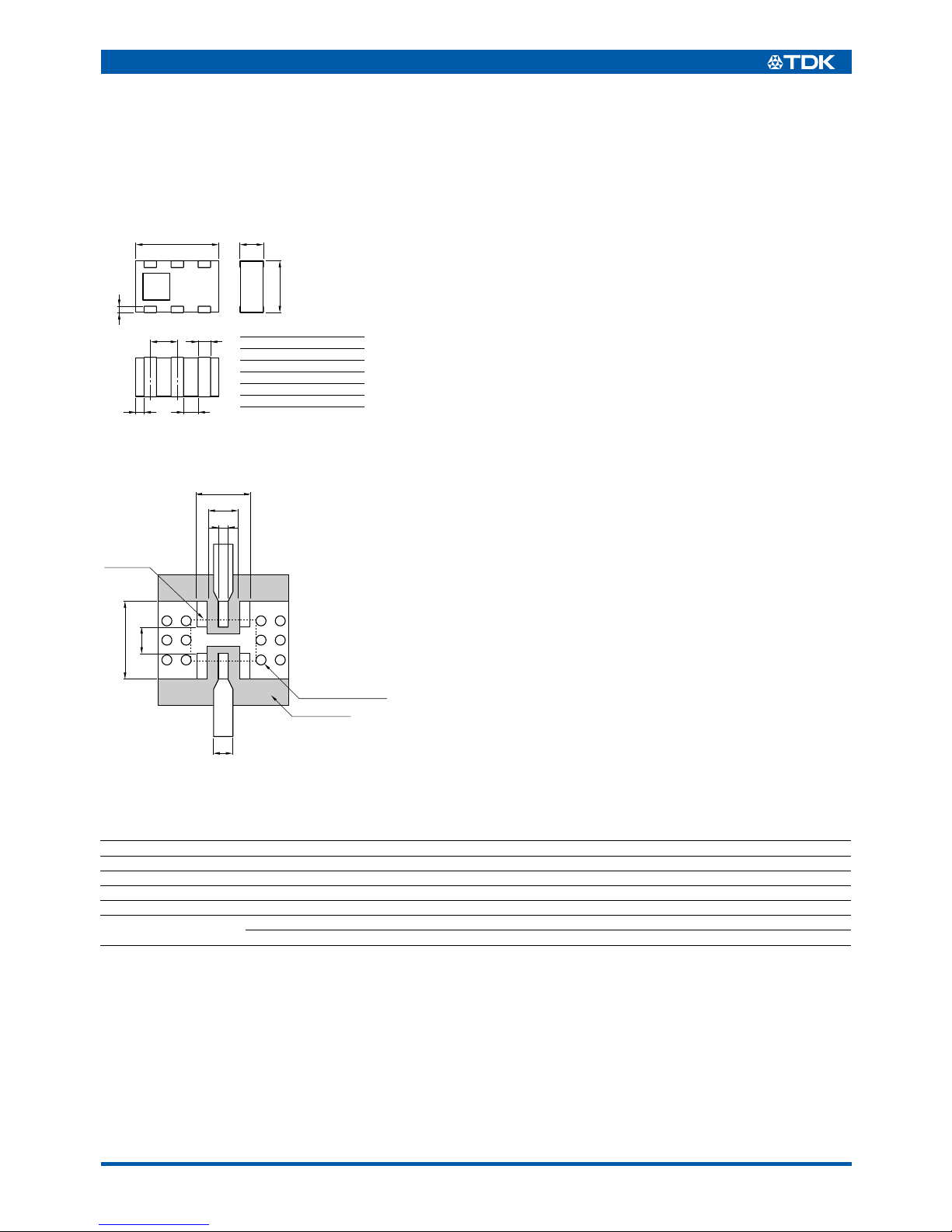

SHAPES AND DIMENSIONS

0.65±0.1

0.2±0.15 0.35±0.1

2.0±0.1

654

123

Dimensions in mm

0.3+0.1

–0.15

0.25+0.1

–0.2

0.6±0.1

1.25±0.1

1 GND

2IN

3 GND

4 GND

5 OUT

6 GND

Terminal functions

RECOMMENDED PC BOARD PATTERNS

0.6

0.8

2.4

0.3

1.0

1.7

Products

GND

OUT/IN

ø0.3 Through-hole

Solder resist

Dimensions in mm

This width is 50Ω.

Micro-strip line for 0.4mm thick glass-epoxy substrate.

ELECTRICAL CHARACTERISTICS

Item Minimum value Typical value Maximum value

Insertion loss [470 to 710MHz] (dB) —0.88 1

Ripple [470 to 710MHz] (dB) —0.02 0.5

Attenuation [880 to 960MHz] (dB) 20 25 —

Return loss [470 to 710MHz] (dB) 10 15 —

Temperature range Operating (°C) –40 —+85

Storage (°C) –40 —+85

• Ta: +25±5°C

•Conformity to RoHS Directive: This means that, in conformity with EU Directive 2002/95/EC, lead, cadmium, mercury, hexavalent chromium, and

specific bromine-based flame retardants, PBB and PBDE, have not been used, except for exempted applications.

(2/2)

001-02 / 20080113 / e731_dea200710lt_1238.fm

• All specifications are subject to change without notice.

FREQUENCY CHARACTERISTICS

INSERTION LOSS

Frequency(MHz)

–3.0

–2.0

–2.5

–1.0

–1.5

–0.5

Insertion loss(dB)

1: 470MHz

–0.354dB

2: 710MHz

–0.888dB

50 250 450 650 850 1050 1250 1450

RETURN LOSS

Frequency(MHz)

50 250 450 650 850 1050 1250 1450

–40

–30

–20

–10

Return loss(dB)

1: 470MHz

–15.4dB

2: 710MHz

–23.2dB

ATTENUATI ON

–50

–40

–45

–30

–35

–20

–25

–10

–15

–5

Frequency(MHz)

Attenuation(dB)

1: 830MHz

–6.0dB

2: 880MHz

–25.6dB

3: 960MHz

–33.5dB

50 550 1050 1550 2050 2550

VSWR

1: 470MHz

1.41dB

2: 710MHz

1.15dB

–0.2

0.2

0.4

0.6

0.8

–0.4

–0.6

–0.8

–1

–1 12
