TAUBENREUTHER 2365-01 Manual de usuario

Hier sehen sie den fertig montierten Unterfahrschutz.

Bevor sie mit der Montage beginnen, lesen sie bitte diese Anleitung gut

durch.

Here you see the ready mounted skid plate.

Before you start fitting, please read and understand this instruction manual.

Am Schwimmbad 8

95326 Kulmbach

Tel. 09221 / 95620

Fax 09221 / 956222

e-mail: verkauf@taubenreuther.de

Anbauanleitung: Unterfahrschutz Getriebe

Ford Ranger / VW Amarok, Mod.23

AL: 2365-01

Best.Nr.: 29-T050302

Montagezeit: ca. 30 min.

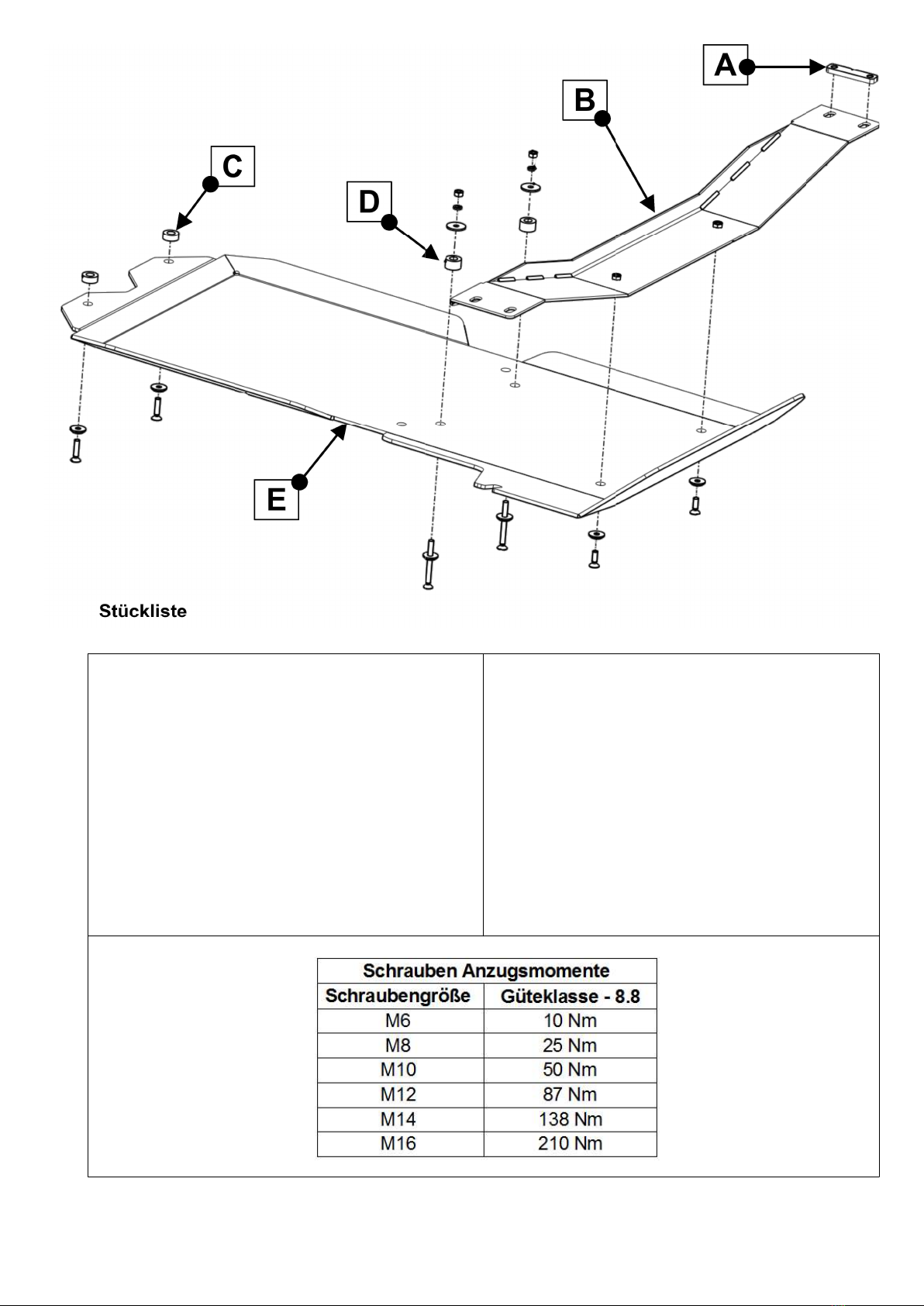

Schraubensatz

1x Gewindeplatte (A)

1x Quertraverse (B)

2x Distanzhülse 10mm (C)

2x Distanzhülse 15mm (D)

1x Schutzblech (E)

1x Anleitung

2x Senkscheibe M10 Alu

2x Senkschraube M10 x 40 (ISO14581)

4x Senkscheibe M8 Alu

2x Senkschraube M8 x 80 (ISO14581)

2x Senkschraube M8 x 25 (ISO14581)

2x Scheibe M8 x 30 x 2,5

2x Federring M8

2x Mutter M8

1Schutzblech entfernen und Gewindeplatte einlegen!

Remove protective plate and slide the thread plate into the frame!

A

FRONT

2Gewindeplatte einschieben! / Slide the thread plate in!

A

FRONT

3Quertraverse platzieren und mit den Schrauben vom

Unterfahrschutz fixieren! / Place the crossbar and fix it with

original screws from the protective plate!

B

FRONT

Original Schrauben

Original sccrews

4Positionen der Distanzhülsen / Spacer sleeve positions

C

D

Distanzhülsen beim Schaltgetriebe hier platzieren!

Place the spacers here for manual transmission!

E

5Schutzplatte platzieren! / Place the protective plate!

FRONT

M10 x 40 (2x)

M8 x 80 (2x)

M8 x 25 (2x)

6Jetzt alle Schrauben fest ziehen! / Tighten all screws now!

FRONT
