TAUBENREUTHER 16-3860 Guía de instalación

Am Schwimmbad 8

95326 Kulmbach

Tel. 09221 / 95620

Fax 09221 / 956222

e-mail: ve kauf@tauben euthe .de

Anbauanleitung Seilwindenanbausatz

Fitting instruction winch mounting kit

Fuso Canter 4x4 u. 7,5to 4x2

Best.-Nr.: 6 - 3860

AL: 2049- 0

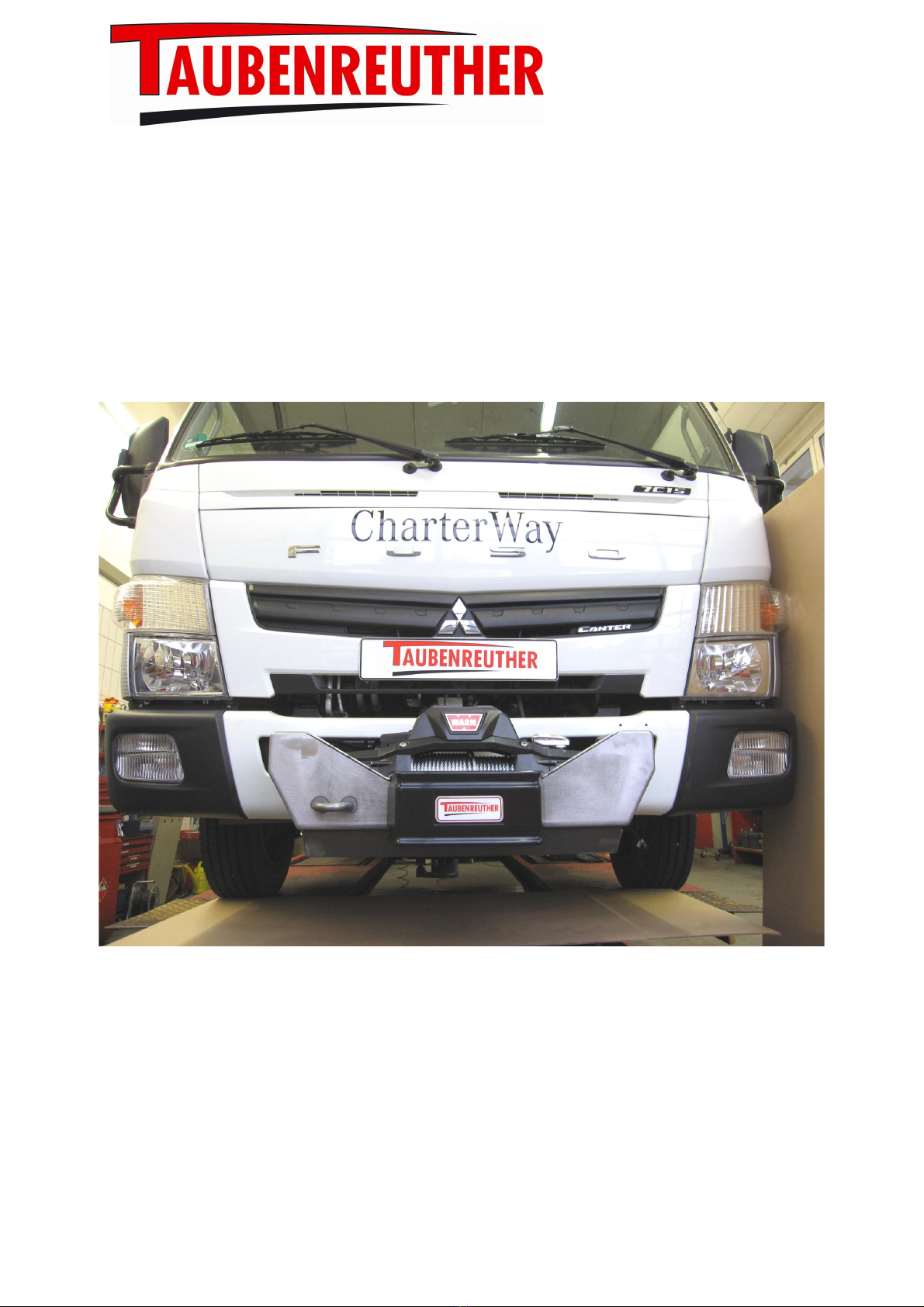

Hier sehen sie den fertig montierten Seilwindenanbausatz.

Bevor sie mit der Montage beginnen, lesen sie bitte diese Anleitung

und das Benutzerhandbuch der Seilwinde gut durch.

Before you start fitting,please read and understand this instruction manual

and the owners manual of the winch.

Stückliste Seilwindenanbausatz / parts list winch mounting kit

Fuso Canter 4x4 u. 7,5to 4x2

Best. Nr. 6 – 3860

x Seitenhalter rechts ( A )

x Seitenhalter links ( B )

x Seilwindenaufnahme ( C )

x Unterfahrschutz ( D )

x 5m Kabel rot 35² mit

2 x Kabelschuh 35² x 8mm

x 5m Kabel schwarz 35² mit

2 x Kabelschuh 35² x 8mm

x Anbauanleitung AL 2049

x Teilegutachten

x Aufkleber Kennzeichnung

4 x Schraube M 4 x 45

8 x U-Scheibe M 4

4 x Federring M 4

4 x Mutter M 4

2 x Schraube M 0 x 20

8 x Schraube M 0 x 30

4 x Schraube M 0 x 45

0 x U-Scheibe M 0 x 30 x3

8 x U-Scheibe M 0

4 x Federring M 0

4 x Mutter M 0

4 x Linsenflanschkopfschraube M 8 x 20

4 x Zahnscheibe M 8

B

A

C

D

2

3

4

5

6

A

B

original

B

8

7

M 0 x 20

C

9

M 4 x 45

M 0 x 45

M 0 x 45

original

0

Alle Schrauben fest anziehen !

Tighten all screws !

M 0 x 30

2

Folgen sie der Einbauanleitung

der Seilwinde!

Follow winch manual !

M 0 x 25

Ersetzen sie das original Plus- und Minuskabel

durch 5 Meter lange Kabel !

Replace the original plus-and minus-cable with 5 meter

long ersions.

3

D

Linsenkopfschraube

M 8 x 20
