T&S B-0850 Series Manual de usuario

Installation and

Maintenance

Instructions

P/N: 098-003113-45 Rev.7

Date: 03-01-19

Drawn: TED

Checked: JRM 06-14-19

Approved: JHB 07-19-19

B-0850 & B-0865 and

B-2992 Series

LAVATORY FAUCETS

Español:

Instrucciones de instalación y mantenimiento

Français:

Instructions pour l’installation et la maintenance

Deutsch:

Installations- und Wartungsanleitungen

中文:

安装与维护说明

Limited One Year Warranty

(Commercial Applications)

T&S warrants to the original purchaser (other

than for purposes of resale) that such product is

free from defects in material and workmanship for

a period of one (1) year from the date of purchase.

During this one-year warranty period, if the product

is found to be defective, T&S shall, at its options,

repair and/or replace it. To obtain warranty service,

products must be returned to...

T&S Brass and Bronze Works, Inc.

Attn: Warranty Repair Department

2 Saddleback Cove

Travelers Rest, SC 29690

Shipping, freight, insurance, and other

transportation charges of the product to T&S and

the return of repaired or replaced product to the

purchaser are the responsibility of the purchaser.

Repair and/or replacement shall be made within a

reasonable time after receipt by T&S of the returned

product. This warranty does not cover Items which

have received secondary ﬁnishing or have been

altered or modiﬁed after purchase, or for defects

caused by physical abuse to or misuse of the

product, or shipment of the products.

Any express warranty not provided herein, and

any remedy for Breach of Contract which might

arise, is hereby excluded and disclaimed. Any

implied warranties of merchantability or ﬁtness

for a particular purpose are limited to one year in

duration. Under no circumstances shall T&S be

liable for loss of use or any special consequential

costs, expenses or damages.

Some states do not allow limitations on how

long and implied warranty lasts or the exclusion or

limitation of incidental or consequential damages,

so the above limitations or exclusions may not apply

to you. Speciﬁc rights under this warranty and other

rights vary from state to state.

Attention California Residents:

WARNING This product can expose you to

chemicals including Lead, Chromium (hexavalent

compounds) and Phthalates (DEHP) which are

known to the State of California to cause cancer

and birth defects or other reproductive harm.

For more information go to

www.P65Warnings.ca.gov.

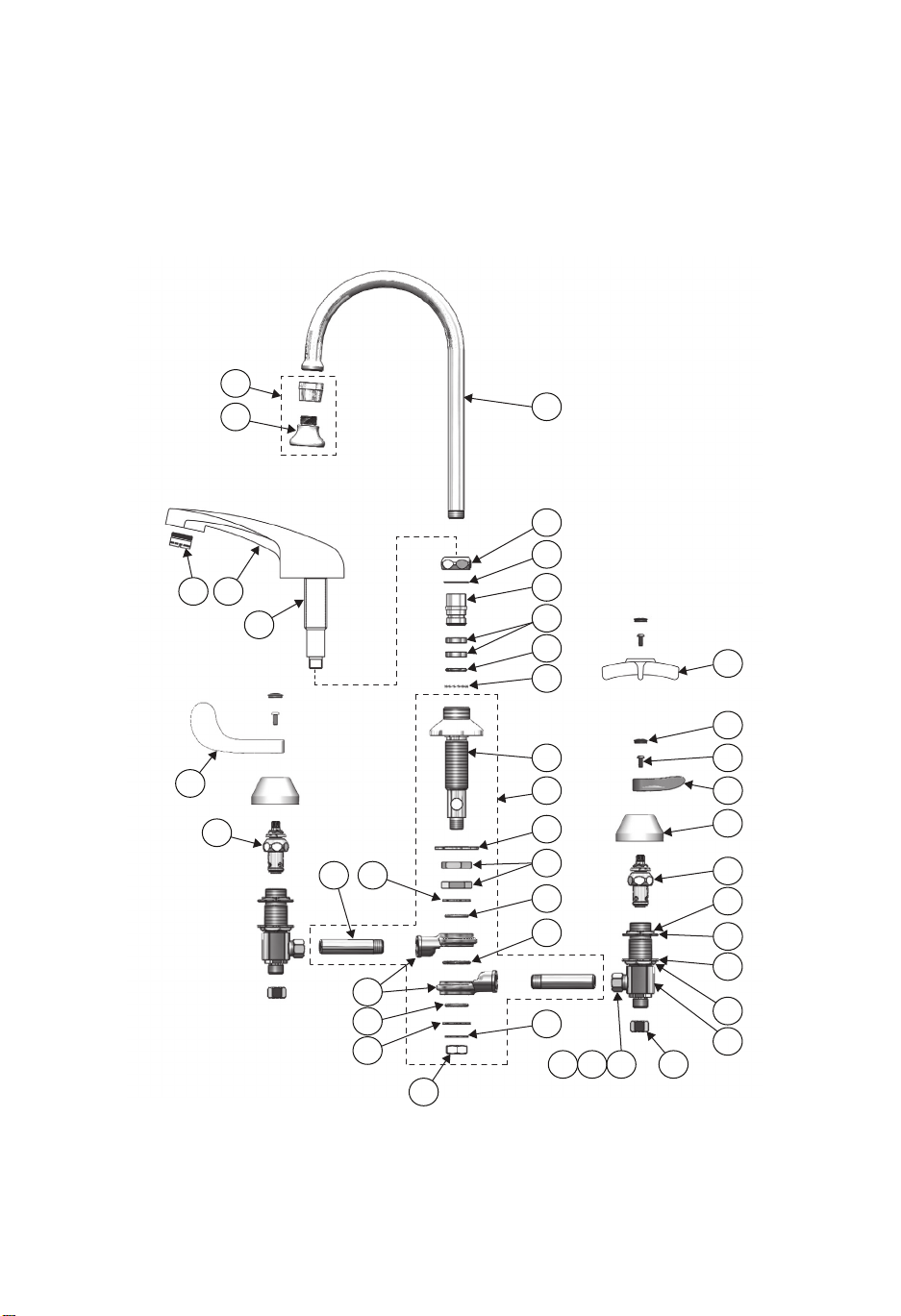

Exploded View

151413 13

3839

Part Number Guide

Faucet Assemblies

1 Asm, 8” Swivel Yoke/Swivel Base Flange Outlet 006215-40NS

2 Locknut, Yoke 000956-45

3 Washer, Swivel Yoke - Bottom 000993-45

4 Yoke, Swivel 000273-20

5 Washer, Yoke Star 000982-45

6 O-Ring, Knuckle Joint 001062-45

7 Nipple 000342-20

8 O-Ring, Swivel Yoke - Center 001068-45

9 Washer, Swivel Yoke - Top 000994-45

10 Lock Washer, Shank 000999-45

11 Locknut, Shank 002954-45

12 Center Body, Swivel 000137-40NS

13 Nut, Coupling 000958-20

14 Washer 000981-45

15 Washer, Beveled Sleeve 001091-45

16 Body, Faucet *

17 Locknut, Side Body Bottom 000960-20

18 Washer 001006-45

19 Lock Washer 002290-45

20 Locknut, Side Body Top 000959-20

21 Asm, Eterna w/ Spring Checks (Hot) 006478-40NS

22 Asm, Eterna w/ Spring Checks (Cold) 006477-40NS

23 Escutcheon, Bell 001257-45NS

24 Star Washer, Anti-Rotation 014200-45

Handle Assemblies

25 Handle, Lever 001638-45NS

26 Handle, 4” Wrist Action B-WH4-NS

26 Handle, 6” Wrist Action B-WH6-NS

27 Handle, 4-Arm 002521-45NS

28 Screw 000925-45

29 Index, Button (Red / Hot) 001193-19NS

29 Index, Button (Blue / Cold) 018506-19NS

Nozzle Assemblies

30 Asm, Gooseneck w/ B-PT 133X

30 Asm, Gooseneck w/ Rosespray *

31 Rosespray Outlet w/ Adapter, 2.2 GPM B-0103-01

32 Rosespray Outlet, 2.2 GPM B-0103

33 Washer, Swivel 009538-45

34 Sleeves, Swivel (Qty 2) 011429-45

35 O-Ring 001074-45

36 Swivel Piece *

37 Nut, Swivel *

38 Spout, 5” Cast 012602-40

39 Aerator B-0199-03

40 Shank *

41 Grease Tube (not pictured) 011676-45

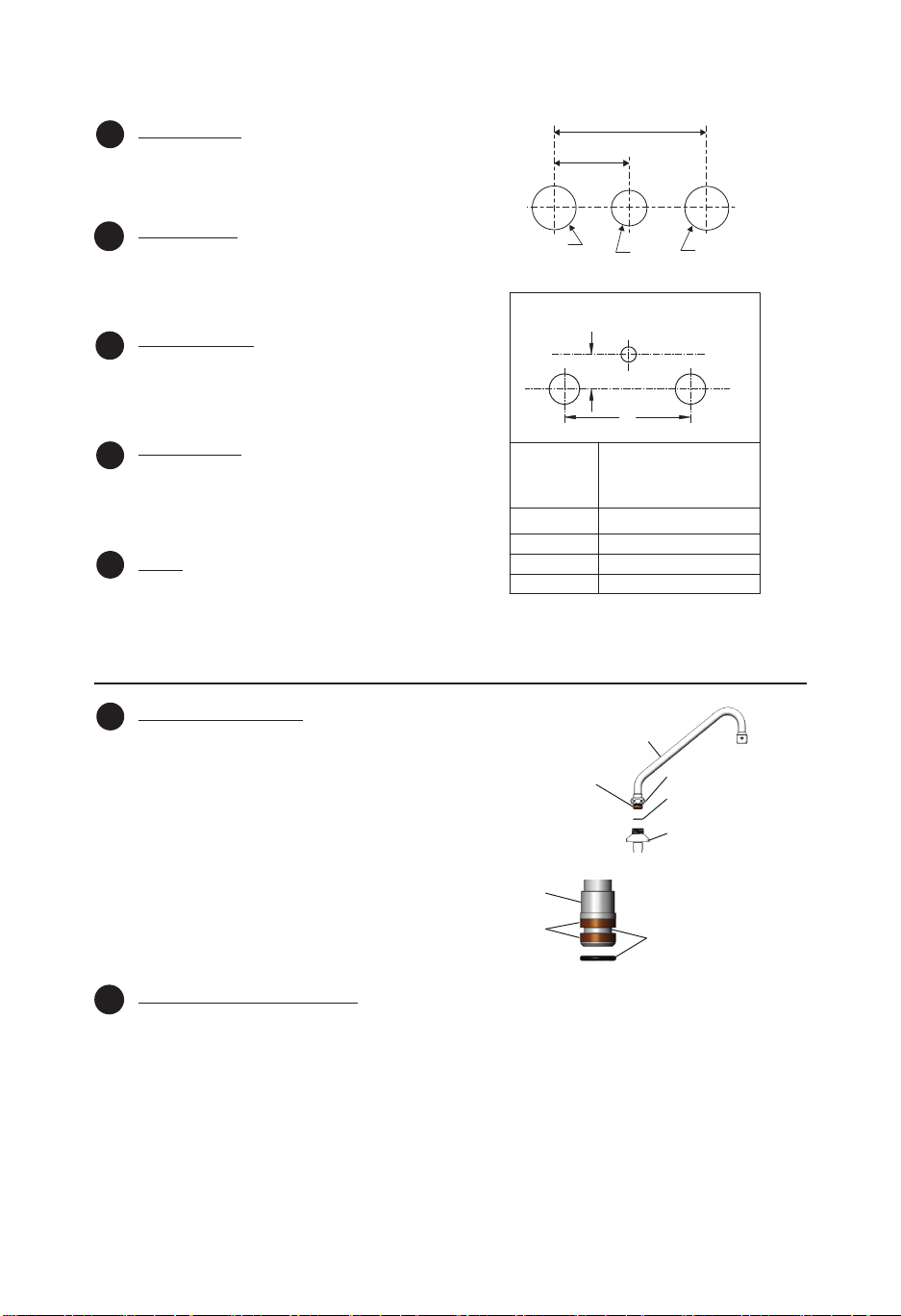

Installation:

1. Turn o water supply and drain lines. Drill (3) three

holes in sink or countertop where you are installing

faucet assembly. See illustration:

[2.5cm Ø]

[3.5cm Ø] [3.5cm Ø]

[20 to 30cm]

[10 to 15cm]

1” Ø

1-3/8 Ø 1-3/8 Ø

4” to 6”

8” to 12”

HOT

HOT & COLD CENTER SECTIONS

CAN BE AT ANGLE

THEN FAUCET WILL

FIT X WITH STD. 1/4”

IPS CROSS PIPES

FURNISHED

SPOUT

IF Y IS

1/2” 8”

1” 7-3/4”

1-1/2” 7-3/8”

2” 7”

COLD

Instalación:

1. Cierre la fuente de agua y desagüe las tuberias.

Perfore (3) tres huecos en el lavatorio o en el

mostrador donde el ensamble de canilla sera

instalada. Ver ilustración:

L’Installation:

1. Fermer la réserve de l’eau et égoutter la tuyauterie.

Percer (3)trois trous dans l’évier ou le comptoir où

vous aller installer l’assemblage du robinet. Voir le

diagramme:

Installation:

1. Wasserzufuhr absperren und Wasserleitungen

entleeren. 3 (drei) Löcher in den Spültisch bzw. die

Abdeckplatte bohren, in die die Armaturengarnitur

installiert wird. Siehe Darstellung:

安装:

1. 关闭供水和排水管道。在您需要安装龙头的水槽或台

面上钻三个孔，见插图：

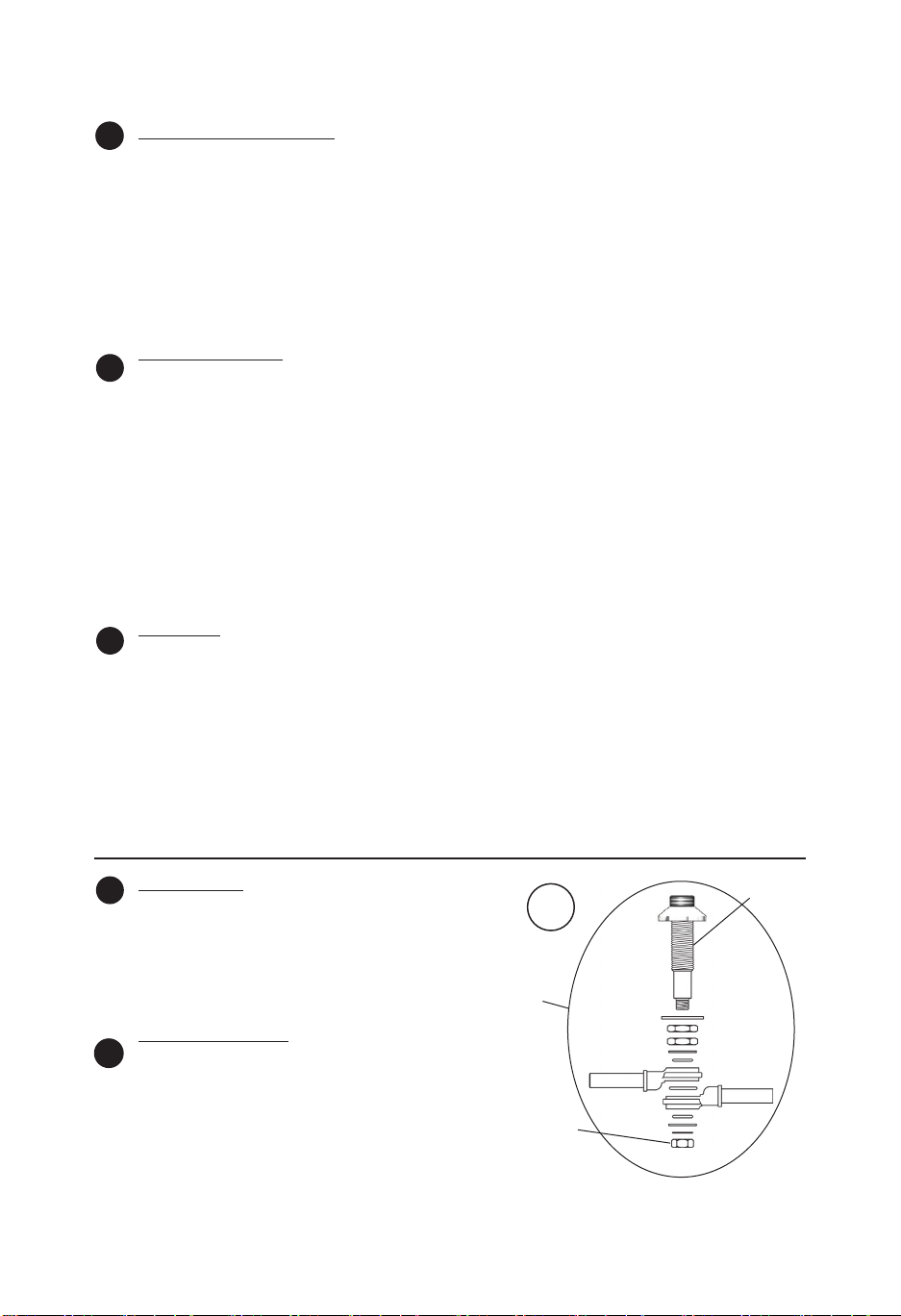

Nozzle Installation:

Note: Nozzles should be installed rst.

1. If converting to a rigid nozzle, place no.24 into faucet

body opening before installing nozzle.

2. Insert no.30 into no.1and rotate to front of sink.

3. Tighten no.37 rmly with a wrench.

For swivel repair or replacement of (o-ring) no.35 and

(sleeves) no.34:

4. Insert one no.34 onto no.36. Install no.35 on no.36

and lubricate liberally with provided no.41. Install

second no.34 onto no.36. (See Enlarged View)

33, 34,

35, 36

Enlarged View

Dibujo Ampliado

vue agrandie

Vergrößerte Ansicht

放大图

Instalación de la boquilla:

Nota: Primero se deben instalar las boquillas.

1. Si se convierte en una boquilla rígida, coloque el no. 24 en la abertura del cuerpo del grifo

antes de instalar la boquilla.

2. Inserte el no. 30 en el no. 1y gírelo hacia el frente del lavabo.

3. Ajuste rmemente el no. 37 con una llave.

Para reparar el eslabón giratorio o reemplazar el no. 35 (junta tórica) y el no. 34 (mangas):

4. Inserte un no. 34 en el no. 36. Instale el no. 35 en el no. 36 y lubrique generosamente con el no.

41 que se proporcionó. Inserte el segundo no. 34 en el no. 36. (Ver la vista aumentada)

Installation de la buse :

Remarque : Les buses doivent être installées en premier.

1. En cas de conversion vers une buse rigide, placez le N°24 dans l’ouverture du corps du robinet

avant d’installer la buse.

2. Insérez le N°.30 dans le N°.1et faites pivoter vers l’avant de l’évier.

3. Serrez bien le N°37 avec une clé.

Pour la réparation du pivot ou le remplacement du (joint torique) No 35 et des (manchons) No34:

4. Insérez un N°.34 par-dessus un N°.36. Installez le N°.35 sur le N°.36 et lubriez généreusement

avec le N°.41 fourni. Installez le second N°.34 sur le N°.36. (Voir la vue agrandie.)

Einbau der Düse:

Hinweis: Düsen müssen zuerst eingebaut werden.

1. Falls auf eine starre Düse umgebaut wird, Nr. 24 in den Armaturenkörper einsetzen, bevor die

Düse eingebaut wird.

2. Nr. 30 in Nr. 1einsetzen und zur Vorderseite des Waschbeckens drehen.

3. Nr. 37 mit einem Schraubenschlüssel fest anziehen.

Für die Reparatur des Schwenkarms oder den Austausch von (O-Ring) Nr. 35 und

(Manschetten) Nr. 34:

4. Eine Nr. 34 in Nr. 36 einsetzen. Nr. 35 auf Nr. 36 montieren und mit dem mitgelieferten

Schmiermittel Nr. 41 großzügig schmieren. Zweite Nr. 34 auf Nr. 36 montieren. (Siehe

vergrößerte Ansicht)

水嘴安装:

注意：水嘴应该最先安装

1. 如果需要转换为固定式鹅颈，只需在安装水嘴前将13号装入龙头本体的开口内。

2. 将30号插入1号，并将其旋转至水槽的前方。

3. 用扳手将37号拧紧。

旋转维修或替换35号（O型圈）及34号（套筒）：

4. 将34号装到36号上，将35号装到36号上，并在41号上涂上大量的润滑油。将另一个34号

安装到36号上。（详见放大图）

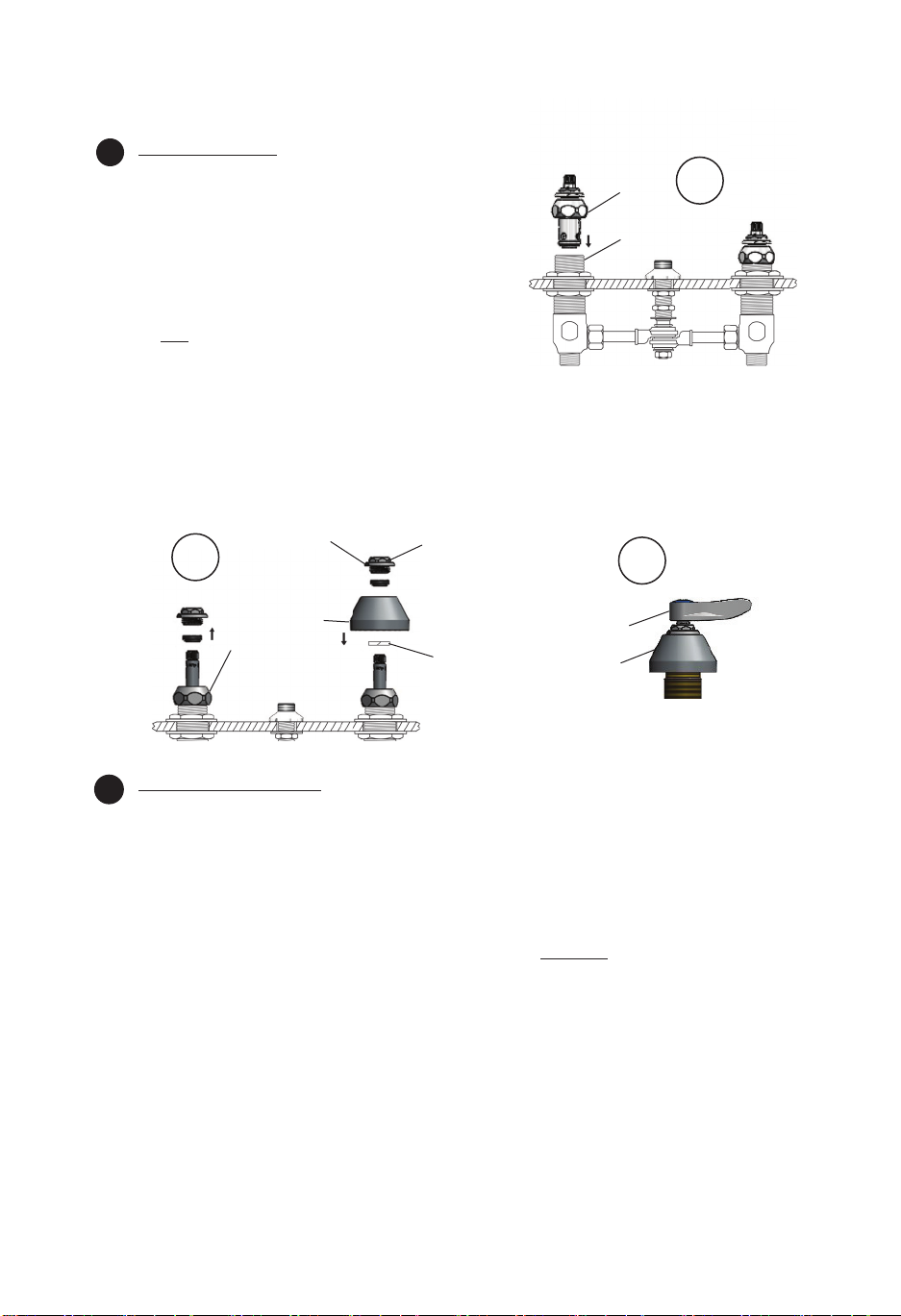

Center Body

1. Remove no.2from no.12 by loosening with a wrench.

Disassemble all parts from no.1.

2. Install no.12 (shank) through the center hole in sink or

deck. Reinstall no.10 and rst no.11 as shown.

3. Screw second no.11 (about half way up shank) and slide

no.9and no.6(greased) up onto bottom of no.12 shank.

Cuerpo de centro

1. Con una llave, remueva la parte No.2de la parte No.12.

Desensamble todas las partes de la parte No.1.

2. Instale la parte No.12 (asta) através de la parte No.12.

Vuelva a instalar No.10 y primero No.11 como se muestra. 2

21/22

hand tighten

aprete a Mano

resserrer par le main

mit der Hand festdrehen

手拧

17 16

15 14 13

13,14,15

713

grooves should face downward

ranuras deben de estar hacia abajo

les rainures devoir aller vers le bas

Rillen sollten ssich nach unten wenden

凹槽应朝下

grooves should face upward

ranuras deben de estar hacia arriva

les rainures devoir aller vers le haut

Rillen sollten ssich nach oben wenden

凹槽应朝上

Cold Side

Lado frío

le côté froid

kalte Seite

冷水侧

3. Atornille la segunda parte No.11 (cerca de el medio en el

asta) y deslice las partes No.9 y No.6(engrasadas) hacia

arriba por el fondo de el asta de la parte No.12.

Le Corps du Centre

1. Enlever Nº. 2de Nº.12 en desserrant avec une clef

anglaise. Démonter tous les parties de Nº.1.

2. Installer Nº.12 (la jambe) à travers le trou du centre de

l’évier ou le comptoir. Réinstaller Nº.10 et le premier Nº.11

comme montré.

3. Visser le deuxième Nº.11 (environs à mi-chemin de la

jambe) et faire glisser Nº.9et Nº.6(avec de la graisse) au

fond de la jambe Nº.12.

Mittelteil

1. Nr. 2von Nr. 12 durch Lösen mit einem

Schraubenschlüssel entfernen. Alle Teile von Nr. 1

entfernen.

2. Nr. 12 (Schaft) durch das mittelere Loch in dem Spültisch

bzw. Abdeckplatte installieren. Nr. 10 und die erste Nr. 11

wieder wie gezeigt installieren.

3. Zweite Nr. 11 (ungefähr auf die Hälfte des Schafts)

einschrauben und Nr. 9und Nr. 6(gefettet) über den

unteren Teil des Schafts Nr. 12 schieben.

中间的本体

1. 用扳手拧松2号并将其从12号上拆下。从1号上拆下所

有的组件。

2. 将12号（直柄）从星盆或台面中间的孔中穿过，如图所

示，重新装上10号和第一个11号。

3. 拧上第二个11号（大约拧到直柄的中间）把9号和6号（

涂好润滑剂）套到12号直柄的底部。

Hot Side

Lado Caliente

côté chaud

heiße Seite

热水侧

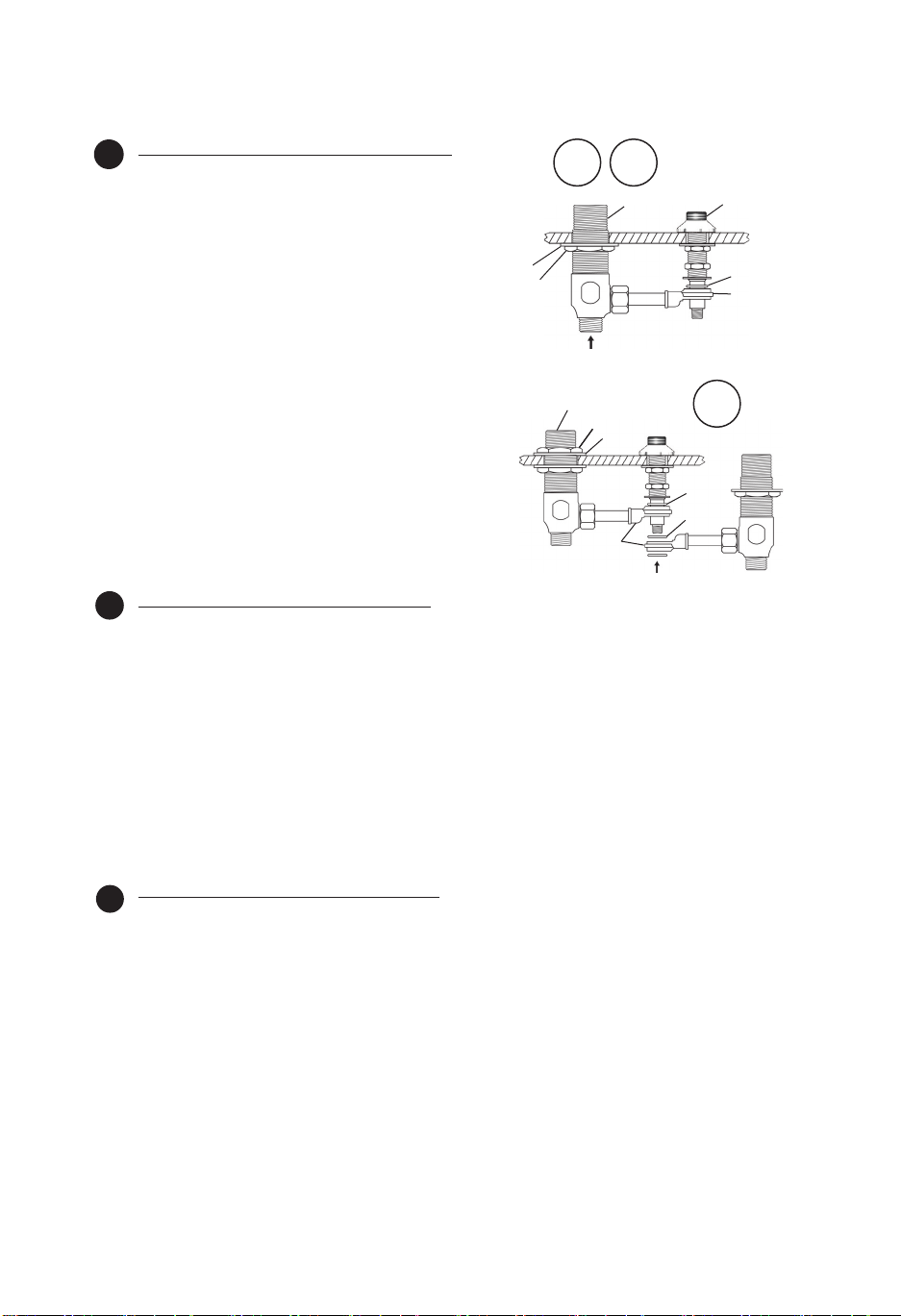

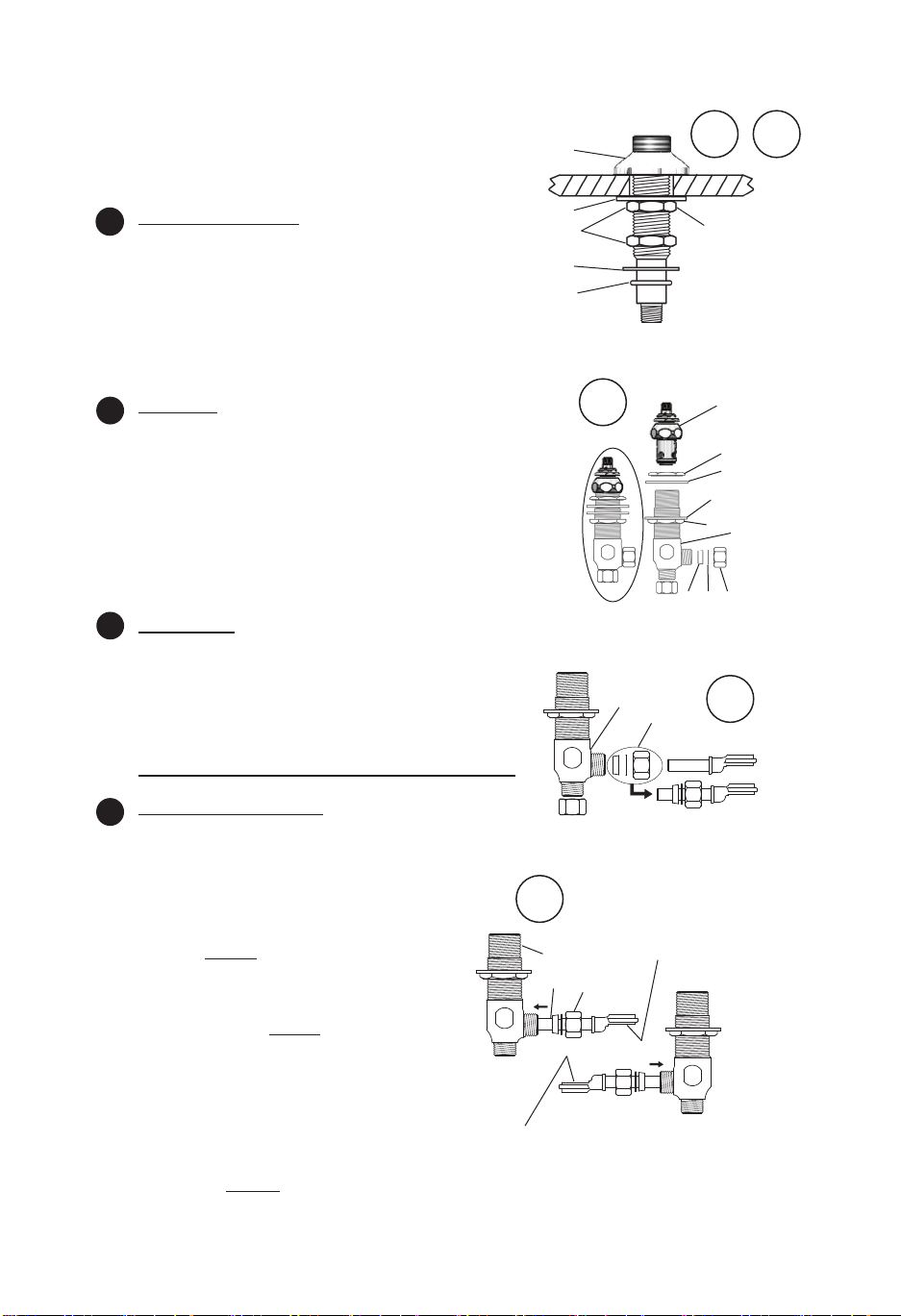

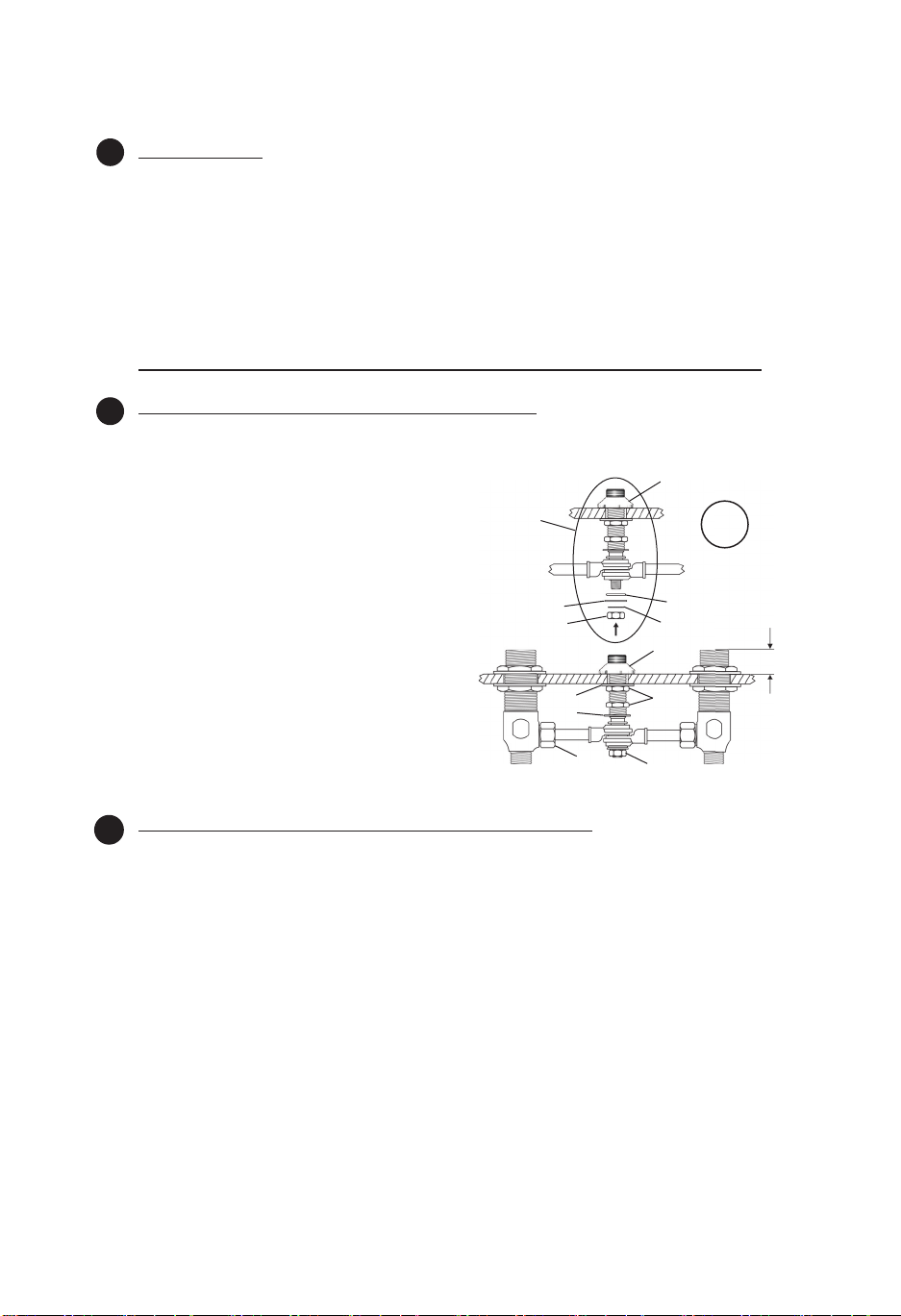

Hot / Cold Side Valves

4. Remove no.21/22, no.20, and no.19 from no.16.

(No.17 and no.18 remain on no.16.)

5. Remove no.13, no.14 and no.15 from no.16.

Assemble the previous items onto arm of no.7, as

shown in illustration below. Both side valves.

6. Insert no.7into no.16, loosely tighten no.13 onto

threads by hand. Do this for both hot and cold

valves.

7. Insert no.16 up through underside

of sink or lavatory and t no.4onto

no.12. (Make sure greased no.6is

in place.)

8. Loosely tighten no.17 and no.18

against bottom of sink. Do this for

both sides.

9. Reinstall no.19 and no.20 onto

no.16 at top of sink. Loosely tighten

by hand. Do this for both sides.

(Make sure greased no.8is in place.)

Válvulas De Los Lados Caliente Y Frío

4. Remuéva las partes No.21/22, No.20, y No.10 de la

parte No.16. (Las partes No.17 y No.18 permanesen en

la parte No.16.)

5. Remuéva las partes No.13, No.14 y No.15 de la parte

No.16 Ensamble los articulos anteriores en el brazo de

la parte No.7, como esta demostrado en la ilustración

abajo. Ambos lados.

6. Insarte la parte No.7entre la parte No.16, aprete a

mano ojamente la parte No.13 en las roscas. Haga

esto para ambos lados, caliente y frío.

7. Insarte la parte No.16 hacia arriba por el fondo de la

sentina o el lavatorio y encaje la parte No.4en la parte

No.12. (Asegurese que la parte engrasada No.6este

bien situada.)

8.Flojamente aprete las partes No.17 y No.18 contra el

fondo de lavatorio. Haga esto para ambos lados.

9. Coloque de nuevo las partes No.19 y No.20 en la parte

No.16 sobre el lavatorio. Aprete a mano ojamente.

Haga esto para ambos. (Asegurese que la parte

engrasada No.8este bien situada.)

La Soupape Côté Chaude et Froide

4. Enlever Nº.21/22, Nº.20 et Nº.19 de Nº.16. (Nº.17 et Nº.18 rester sur Nº.16)

5. Enlever Nº.13, Nº.14 et Nº.15 de Nº.16. Assembler les choses précédentes sur le bras de Nº.7,

comme indiqué ci -dessous - chaque côté.

6. Insérer Nº.7sur Nº.16, resserrer sans bien serrer Nº.13 sur les lets par le main. Faire la même

chose pour chaque côté.

7. Insérer Nº.16 dans les trous du fond de l’évier et mettre Nº.4sur Nº.12. (Soyez certain que le

Nº.6avec la graisse être à sa place.)

8. Serrer sans bien serrer Nº.17 et Nº.18 contre le fond de l’évier . Faire la même chose pour

chaque côté.

9. Réinstaller Nº.19 et Nº.20 sur Nº.16 en haut de l’évier . Resserrer par le main - sans bien serrer.

Faire la même chose pour chaque côté. (Soyez certain que le Nº.8avec la graisse être à sa

place).

Ventile für die Warm- und Kaltseite

4. Nr. 21/22, Nr. 20 und Nr. 19 von Nr. 16 entfernen (Nr. 17 und Nr. 18 bleiben auf Nr. 16).

5. Nr. 13, Nr. 14 und Nr. 15 von Nr. 16 entfernen. Diese Teile wie unten gezeigt auf den Arm von

Nr. 7aufsetzen. Beide Seitenventile.

6. Nr. 7in Nr. 16 einfügen, das Gewinde von Nr. 13 mit der Hand leicht festdrehen. Für warme und

kalte Ventile durchführen.

7. Nr. 16 durch die Unterseite des Spültisches bzw. Waschbeckens einfügen und Nr. 4auf Nr. 12

aufmontieren. (Sicherstellen, daß sich gefettete Nr. 6an der richtigen Stelle bendet).

8. Nr. 17 und Nr. 18 gegen die Unterseite des Spültisches leicht festdrehen. Dies für beide Seiten

durchführen.

9. Nr. 19 und Nr. 20 wieder auf Nr. 16 auf der Oberseite des Waschtisches installieren. Mit der

Hand leicht festdrehen. Dies für beide Seiten durchführen. (Sicherstellen, daß sich gefettete Nr.

8 an der richtigen Stelle bendet).

16 12

Final Assembly of Center Body (No.12) Section:

10. Reinstall second no.6, no.3, no.5and no.2onto no.12. Make necessary adjustments to allow

proper positioning of no.1.

13 2

.85 to .88

11. Tighten no.10 and (top) no.11 on underside of

lavatory sink with a wrench.

12. Tighten no.2on bottom of no.12 with a

wrench.

13. Tighten no.17 and no.18 on both no.16’s

underneath lavatory sink, also tighten no.19

and no.20 on top side of lavatory sink, with a

wrench.

Note: When tightening no.17 and no.18, make

sure that both no.16’s are located at the same

height above sink level. Tighten no.17 and

no.18 before tightening no.19 and no.20. Verify

dimension from deck to top of no.16. Adjust no.17

and no.20 if required.

14. Tighten second (bottom) no.11 against no.9

with a wrench.

15. Tighten no.13 on both no.16’s with a wrench.

ES Ensamble Final del Cuerpo del centro (No.12) sección:

10. Coloque de nuevo las segunas partes No.6, No.3No.5y No.2en la parte No.12. Haga los

ajustes necesarios para permitir la posicion apropriada de la parte No.1.

11. Por debajo del lavatorio. Con una llave aprete la parte No.10 y una de las partes No.11 (la de

arriba) contra la parte posterior de el lavatorio.

12. Con una llave aprete la parte No.2contra el fondo de la parte No.12.

13. Con una llave aprete las partes No.17 y No.18 en ambas partes No.16 por debajo de el

lavatorio, tambien aprete las partes No.19 y No.20 sobre el lavatorio.

Nota: Cuando este apretando las partes No.17 y No.18, asegurese que ambas partes No.16

esten localizadas a la misma altura a nivel sobre el lavatorio. Aprete las partes las partes

No.17 y No.18 antes de apretar las partes No.19 y No.20. Verique la dimensión desde la

cubierta hasta la punto de arriba de la parte No.16. Si se requiere ajuste las partes No.17 y

No.20.

侧边热/冷阀门

4. 把21/22号、20号及19号从16号上拆下（17号和18号仍留在16号上）

5. 将13号、14号及15号从16号上拆下，将其装到7号上，如下图所示，另一侧也如此。

6. 将7号插入16号上，用手将13号松松地拧到螺纹上，另一侧同理。

7. 从水槽或洗脸盆底部将16号向上插，将4号安装到12号（请确保抹好润滑剂的6号在正确

的位置上）

8. 将17号松松地靠水槽底部拧紧，另一侧同理。

9. 将19号和20号重新安装到水槽顶部的16号上，用手松松地拧上，另一侧同理。（请确保

抹好润滑剂的8号在正确的位置上）

14. Con una llave aprete la segunda parte No.11 (la de abajo) contra la parte No.9.

15. Con una llave aprete la parte No.13 en ambas partes No.16.

L’Assemblage Final De La Section Du Corp Du Centre (Nº.12):

10. Réinstaller le deuxième Nº.6, Nº.3, Nº.5et Nº.2sur Nº.12. Faire les réglages nécessaires pour

permettre le placement correct de Nº.1.

11. Resserrer Nº.10 et Nº.11 (le haut ) sur le fond de l’évier avec une clef anglaise.

12. Resserrer Nº.2sur le fond de Nº.12 avec une clef anglaise.

13. Resserrer Nº.17 et Nº.18 sure les deux Nº.16 au fond de l’évier , aussi resserrer Nº.19 et Nº.20

sur le côté en haut de l’évier, avec une clef anglaise.

Noter: En resserrant Nº.17 et Nº.18, soyez certain que les Nº.16’s , tous les deux se situer au même

niveau au-dessus-de l’évier . Resserrer Nº.17 et Nº.18 avant vous resserrer Nº.19 et Nº.20. Vérier

la dimension du comptoir jusqu au dessus de Nº.16. Régler Nº.17 et Nº.20 s’il y a nécessaire.

14. Resserrer le deuxième Nº.11 (le fond) contre Nº.9avec une clef anglaise.

15. Resserrer Nº.13 sur les deux Nº.16’s avec une clef anglaise.

Abschließende Zusammensetzung des Mittelteils (Nr. 12):

10. Zweite Nr. 6, Nr. 3, Nr. 5und Nr. 2wieder auf Nr. 12 installieren. Die notwendigen

Justierungen vornehmen, damit sich Nr. 1an der richtigen Stelle bendet.

11. Nr. 10 festziehen und (oberen Teil von) Nr. 11 auf der Unterseite des Wasch-beckens mit

einem Schraubenschlüssel festziehen.

12. Nr. 2am unteren Ende von Nr. 12 mit einem Schraubenschlüssel festziehen.

13. Nr. 17 und Nr. 18 auf beiden Nr. 16 unter dem Waschbecken festziehen. Ebenfalls Nr. 19 und

Nr. 20 auf der Oberseite des Waschbeckens mit einem Schraubenschlüssel festziehen.

Anmerkung: Beim Festziehen von Nr. 17 und Nr. 18 sicherstellen, daß beide Nr. 16 sich auf

derselben Höhe über dem Waschbecken benden. Nr. 17 und Nr. 18 festziehen, bevor Nr. 19 und

Nr. 20 festgezogen werden. Prüfen Sie die Abmessung der Arbeitsäche zur Oberseite der Nr. 16.

Falls benötigt verstellen Sie Nr. 17 und Nr. 20.

14. Zweite Nr. 11 (unteres Teil) gegen Nr. 9mit Schraubenschlüssel festziehen.

15. Nr. 13 auf beiden Nr. 16 mit Schraubenschüssel festziehen.

中间本体（12号）的最终安装:

10. 重新把第二个6号、3号、5号和2号装到12号上，可根据需要适当调整，确保1号位置准

确。

11. 用扳手将盥洗室星盆下的10号和（上方）11号拧紧。

12. 用扳手将12号底部的2号拧紧。

13. 用扳手将盥洗室星盆下方的16号两侧的17号和18号拧紧，同样将盥洗室星盆上方的19

号和20号拧紧。

注意：拧17号和18号时，请确保16号的两边在星盆上方处于同一个高度。在拧紧19号和20

号之前请先拧紧17号和18号。检查从台面到16号顶部的尺寸，如有需要可调整17号和20

号。

14. 用扳手将11号靠9号拧紧。

15. 用扳手将13号分别拧到16号上。

19 21

Valve Assembly:

16. Replace no.21 and no.22 on both sides of no.16 and

tighten bonnets suciently by hand to position valves.

17. Remove packing nut/locknut assembly from both no.21

and no.22.

18. Slip no.23 over each no.21,22. Make sure washer is in

place.

19. Packing nut and locknut should be loosely assembled

before replacing into no.21,22. Hand-tighten locknuts

only against no.23. Do not use a wrench.

20. Tighten packing nut down against locknut using two

wrenches. Hold locknut while rotating packing nut.

ES Ensamble De Válvula:

16. Coloque de nuevo las partes No.21 y No.22 en ambos lados en la parte No.16 y aprete a

mano las cubiertas sucientemente para acentar las válvulas.

17. Remuéva la tuerca de empaque/ y la contratuerca de anbos lados de las partes No.21 y

No.22.

18. Deslice la parte No.23 sobre cada parte No.21 y No.22. Asegurese que la arandela este bien

situada.

19. La tuerca de empaque y la contratuerca deben ser ojamente ensambladas antes de estar

colocadas de nuevo en las partes No.21,22. Aprete a mano solamente la contratuerca contra

la parte No.23. No use llave.

20. Aprete la tuerca de empaque contra la contratuerca usando dos llaves. Sostenga la

contratuerca mientras que gira la tuerca de empaque.

21. Junte la parte No.24 a la parte No.21,22 y atornille la parte No.28. Coloque las partes No.27

en la apropiada parte No.24.

Nota: Puede llegar a ser necesario apretar las cubiertas y las tuercas de empaque para parar

ltración de la boquilla o alrededor del ensamble del eje.

22. Si es necesario aprete todas la partes con llave

23. Abra la fuente de agua e inspeccione por ltracciones.

21/22

21. Attach no.24 to no.21,22 and screw in no.28. Place no.27 in the appropriate no.24.

Note: It may become necessary to tighten bonnets and packing nuts to stop leakage from outlet or

around spindle assembly

22. Wrench tighten all parts if necessary.

23. Turn on water supply and check for leaks.

bonnet

Cubierta

le capot

Kappe

阀帽

packing

Empaque

d’emballage

Dichtung

密封

packing nut

Tuerca de empaque

l’écrou d’emballage

Dichtungsmutter

密封螺母

locknut

Contratuerca

le contre-écrou

Gegenmutter

锁紧螺母

23 24,27,28

Otros manuales para B-0850 Series

Este manual sirve para los siguientes modelos

Tabla de contenidos

Otros manuales de Producto de plomería de T&S

T&S

T&S B-1100 SERIES Manual de usuario

T&S

T&S B-2730 Series Manual de usuario

T&S

T&S B-1200 Series Manual de usuario

T&S

T&S B-0230 Manual de usuario

T&S

T&S B-2740 Series Manual de usuario

T&S

T&S B-0600 Series Manual de usuario

T&S

T&S B-0580 Manual de usuario

T&S

T&S B-1100 SERIES Manual de usuario

T&S

T&S BR5PR2500 Manual de usuario

T&S

T&S B-0805 Series Manual de usuario

T&S

T&S B-0963 Manual de usuario

T&S

T&S B-0290 Series Manual de usuario

T&S

T&S B-2346 Manual de usuario

T&S

T&S B-0291 Series Manual de usuario

T&S

T&S B-0102-A Manual de usuario

T&S

T&S Brass B-0113-Y Manual de usuario

T&S

T&S B-0968 Manual de usuario

T&S

T&S B-2250 Manual de usuario

T&S

T&S B-0155 Manual de usuario

T&S

T&S EC-3130 Manual de usuario

T&S

T&S B-1100 SERIES Manual de usuario

T&S

T&S EasyInstall B-2285-BC Manual de usuario

T&S

T&S B-1171 Manual de usuario

T&S

T&S EasyInstall B-0123 Series Manual de usuario

Manuales populares de Producto de plomería de otras marcas

Weka

Weka 506.2020.00E Instrucciones de funcionamiento

Kohler

Kohler K-6228 Instrucciones de montaje

UBERHAUS DESIGN

UBERHAUS DESIGN 75175017 Manual de usuario

American Standard

American Standard DetectLink 6072121 Manual de usuario

Uponor

Uponor Contec TS Manual de usuario

Pfister

Pfister Selia 49-SL Manual de usuario

Fortis

Fortis VITRINA 6068700 Manual de usuario

Fortis

Fortis MILANO 78211JS Manual de usuario

Kohler

Kohler K-12183 Instrucciones de montaje

Maxxus

Maxxus MX-M206-01 Manual de usuario

Moen

Moen 5922 Series Manual de usuario

Viega

Viega Prevista Pure 8512 Manual de usuario

Kohler

Kohler Centerset K-15240 Instrucciones de montaje

Viega

Viega Prevista Dry 8522.33 Manual de usuario

Sanela

Sanela Lema SLP 59RB Manual de usuario

Elkay

Elkay EDF15AC Manual de instalación

Hans Grohe

Hans Grohe AXOR Citterio E 36702000 Manual

baliv

baliv WT-140 Manual de usuario
