Montering

Fläkten bör monteras så högt som möjiligt på

väggen eller i taket. Den får inte monteras i

en duschkabin eller vara åtkomlig när man

duschar eller använder badkaret.

1. Ta bort plastpluggarna på framsidan,

lossa skruvarna och ta bort frontkåpan.

2. Håll upp fläktdelen mot väggen (eller

taket) och gör markeringar för fäst -

skruvar och kabelgenomföring.

3. Se till att fläkten hamnar rakt och

montera fast den.

4. Gör elinstallationen enligt kopplingssche-

mat för respektive modell.

5. Skruva fast frontkåpan.

Elektrisk inkoppling

Bryt alltid strömmen innan inkoppling

Badrumsfläkten är avsedd för fast installat-

ion. och får endast installeras av behörig

elektriker. Den måste föregås at en allpolig

brytare med minst 3mm brytaravstånd.

Fläkten är dubbelisolerad och ska inte

anslutas till jord.

Fläkten kan kopplas till strömbrytaren för

lyset så att den startar når lampan tänds,

eller till en separat strömbrytare.

Skala av kabeln (se nedan), ta bort den inre

plastluckan och koppla in enligt respektive

elscherman.

9mm

6mm

Fig 1. Skala av kabeln

Timerinställning

(BF150T och BF150H)

Tidsfördröjningen går att ställa in från 1 minut

till 30 minuter.

Ställ in timern

1. Bryt strömmen.

2. Ta bort frontkåpan och det inre plastlocket.

3. Sätt en skruvmejsel i spåret och vrid

medurs för att korta tidsfödröjningen eller

moturs för att förlänga den.

Fuktstyrning

(Endast BF150H)

Fläkten stannar normalt när tidsfödröjningen

slår ifrån. Överstiger luftfuktigheten det

förinställda värdet startar fläkten igen och går

tills fuktigheten ligger 5% under det inställda

värdet. Känsligheten hos fuktgivaren kan

ställas in från 40 till 95%, lämpligt värde är

70-80%.

Ställ in känslighet

Tidsjustering Fuktjustering

Luftfuktighetens nivå ställs in på

luftfuktightsvredet. För att ställa in fuktnivån

når fläkten ska starta, vrid vredet motsols för

en högre nivå eller medsols för en lägre nivå.

BF 150 T

BF 150 TH

BF 150 S

Plint 1. Fast (Orange)

Plint 2. Nolla (Svart)

Brytare

- N

+ L

Brytare

- N

+ L

Plint 3. Fast (Orange)

Plint 2. Via Brytare (Gul)

Plint 1. Nolla (Svart)

Brytare

Plint 2. Via brytare (Gul)

Plint 3. Fast(Orange)

Plint 1.Nolla (Svart)

Assembly

For best results the extractor fan should be

fitted as high on the wall as possible, or on

the ceiling. It must not be installed in a

shower cabin, or be accessible to a person

using either the shower or the bath.

Precaution must be taken to avoid backflow

of gasses from the open flue of gas or other

open-fire appliances when mounted in the

outside window or walls.

1. Remove the two small screw caps on the

front, remove the screws and the front

cover.

2. Hold the body of the fan against the wall

(or ceiling) and mark the screw holes and

the cable entry.

3. Make sure the fan is square on the wall

(or ceiling) and fasten it.

4. Make the electrical connections according

to the instructions below.

5. Put the front cover back on.

Electrical Connection

Switch off mains supply before making any

electrical connections.

The extractor fan must be installed by

authorised personnel only. The wiring should

be fixed and the fan must be preceded by an

all-pole breaker with a contact gap of at least

3mm. The fans are double insulated and do

not require an earth.

The fan can be connected to the light switch,

so that it will start when the light is switched

on, or to a seperate switch.

Trim the cable (see drawing below), remove

the internal cover plate and make the

connections according to the wiring diagram.

9mm

6mm

Fig 1. Trimming the cable.

Timer adjustment

(BF150T och BF150H)

The time delay can be set from one minute

to 30 minutes.

Setting the timer

1. Switch off mains supply.

2. Remove front cover and inner cover plate.

3. Insert a small screwdriver into the slot and

turn clockwise to reduce the delay time

and anti-clockwise to increase it.

Humidity adjustment

(BF150H)

The fan will stop when the time delay is

switched off at the pre-set time. If the

humidity is higher than the pre-set level, the

fan will start again and run until the pre-set

humidity level is reached.

Setting the humidity level

Timer Adjuster Humidity Adjuster

The humidity activation level is set by

rotating the adjuster on the right. Turning it

anti-clockwise raises the level at which the

fan turns on. Turning it clock-wise lowers the

level at which the fan turns on.

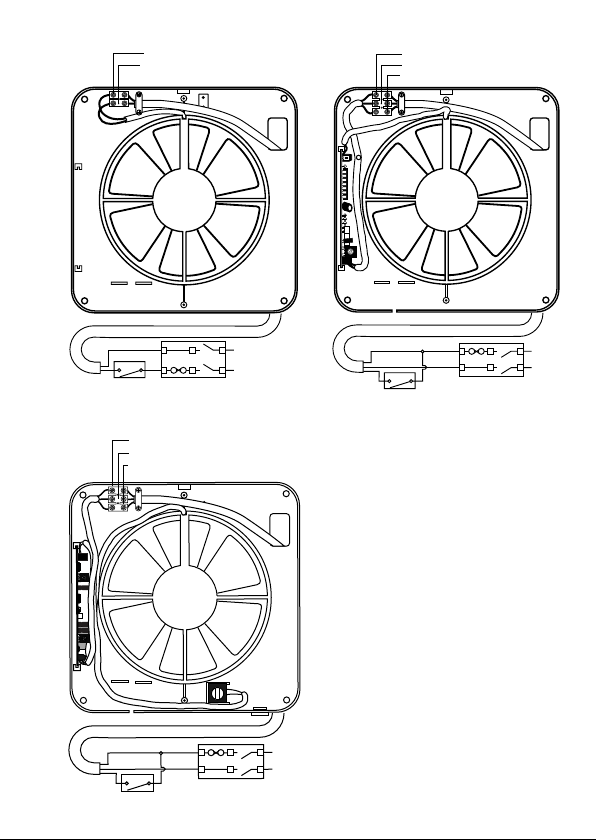

BF 150 T

BF 150 TH

BF 150 S

Terminal 1. Live (Orange)

Terminal 2. Neutral (Black)

Remote Switch

or Light Switch

- Neutral

+ Live

Remote Switch or

Light Switch

- Neutral

+ Live

Terminal 3. Live (Orange)

Terminal 2. Switched Live (Yellow)

Terminal 1. Neutral (Black)

Neutral

Live

Remote Switch or

Light Switch

Terminal 2. Switched Live (Yellow)

Terminal 3. Live (Orange)

Terminal 1. Neutral (Black)

3 Amp Double Pole

Fused Spur

3 Amp Double Pole

Fused Spur

3 Amp Double Pole

Fused Spur

Montage

Afin d’obtenir les meilleurs résultats

l’extracteur doit être installé dans la partie la

plus haute du local au mur ou au plafond. Il

ne doit pas être installé dans un volume de

protection (douche par exemple).

1. Oter les deux vis du capot après avoir

retiré les capuchons de protection.

2. Maintenir au mur ou au plafond le corps

de l’appareil et marquer les trous de

fixation et de passage de câble.

3. Vérifier le positionnement du ventilateur

et effectuer la fixation.

4. Raccorder le câble d’alimentation.

5. Refermer l’appareil et resserrer les vis du

capot.

Raccordements electriques

(Tous modèles)

Le raccordement de l’extracteur ne doit être

effectué que par du personnel qualifié. Une

protection multipolaire à espacement de

contact de 3mm au moins doit être installée

en amont. L’extracteur possède une double

isolation et ne doit pas être raccordé à la

terre.

L’extracteur peut être raccordé à un circuit

d’éclairage ou à tout autre interrupteur.

La préparation du câble doit être effectuée

suivant la figure 1.

Le raccordement s’effectue à l’interieur d’un

boîtier de protection suivant le schéma

correspondant au modèle.

9mm

6mm

Fig 1. Préparation du câble.

Temporisation

(BF150T et BF150H)

La temporisation peut être ajustée entre 1 et

30 minutes.

Reglage de la temporisation

1. Arrêter l’appareil.

2. Oter le capot principal et ouvrir le boîter

de connexion.

3. A l’aide d’un tournevis fin tourner la vis de

réglage dans le sens des aiguilles d’une

montre pour diminuer le délai, et

inversement pour augmenter le délai.

Hygrostat

(BF150TH)

Le ventilateur s’arrête après le délai réglé

sur la temporisation. Si le niveau d’humidité

est plus haut que le niveau réglé le

ventilateur redémarre et fonctionne jusqu’à

ce que le niveau d’humidité soit intérieur de

5% au niveau réglé. La sensibilité peut être

réglée entre 40 et 90%. Réglage habituel

entre 70 et 80%.

Reglage de la sensibilite

Réglage

du timer

Réglage de

la sensibilité

Tourner à droite pour augmenter la sensibilité

de l’hygrostat. Par exemple l’extracteur

fonctionnera la plupart du temps (45-50%).

Tourner à gauche pour réduire la sensibilité

de l’hygrostat. Par exemple l’extracteur ne

fonctionnera pas avant que l’humidité soit

très élevée (90-100%).

BF 150 T

BF 150 TH

BF 150 S

Borne 1. Phase (Orange)

Borne 2. Neutre (Noir)

Interrupteur

déporté

ou d’éclairage

- Neutre

+ Phase

Interrupteur

déporté

ou d’éclairage

Interrupteur

déporté

ou d’éclairage

- Neutre

+ Phase

Borne 3. Phase (Orange)

Borne 2. Phase de commange éclairage (Jaune)

Borne 1. Neutre (Noir)

Neutre

Phase

Disjoncteur

bipolaire

3 Amp

Borne 3. Phase (Orange)

Borne 2. Phase de commange éclairage (Jaune)

Borne 1. Neutre (Noir)

Disjoncteur

bipolaire

3 Amp

Disjoncteur

bipolaire

3 Amp

Zusammenbau

Der Abluftventilator solte so hoch wie

möglich an der Wand oder an der Decke

montiert werden, um die besten Ergebnisse

zu erzielen. Der Lüfter darf nicht innerhalb

einer Duschkabine montiert werden. Der

Lüfter muss so montiert sein, dass er von

der Duschkabin aus oder von der

Baderwanne aus nicht erreichbar ist.

1. Entfernen Sie die beiden

Schraubenabdeckungen auf der

Frontseite, lösen Sie die Schrauben und

nehmen Sie die Abdeckung ab.

2. Halten Sie das Ventilatorgehäuse gegen

die wand oder die Decke und markieren

Sie die Bohrlöcher für die Verschraubung

sowie den Kabeleingang.

3. Richten Sie den Lüfter aus und schrauben

Sie ihn fest.

4. Schleißen Sie den Lüfter an das

Stromnetz an.

5. Befestigen Sie die Frontseite.

Elektrischer Anschluss

(alle typen)

Der elektrische Anschluss darf nur durch

Fachpersonal erfolgen. Vor dem Ventilator

muss ein allpoliger Unterbrecher mit einem

Kontaktabstand von mindestens 3mm

installiert werden. Der Ventilator ist doppelt

isoliert, Erdung ist nicht notwendig.

Der Ventilator kann entweder mit dem

Lichtschalter gekoppelt werden, oder er wird

an einen separaten Schalter angeschlossen.

Das Kabel wird nach untenstehender

Zeichnung entsprechend abisoliert.

Entfernen Sie die innere Abdeckung und

schließen Sie den Ventilator entsprechend

dem Schalbild an.

9mm

6mm

Abb.1: Abisolieren des Kabels

Zeitschalter

(BF150T und BF150TH)

Die Nachlaufzeit kann zwischen einer

Minute und dreizig Minuten eingestellt

werden.

Einstellen der Nachlaufzeit

1. Stromzufuhr abschalten.

2. Entfernen Sie die Frontabdeckung und

die innere Abdeckplatte.

3. Die Nachlaufzeit kann mit einem Kleinen

Schraubendreher durch Drehung des

Schlitzes im Uhrzeigersinn verringert

bzw. entgegen dem Uhrzeigersinn

verlängert werden.

Feuchtigkeitssensor

(BF150TH)

Der Ventilator stoppt, sobald die

Nachlaufzeit abgelaufen ist. Falls die

Feuchtigkeit höher als das voreingestellte

Niveau ist, läuft der ventilator wieder an und

läuft so lange, bis die Feuchtigkeit auf 5%

unter dem voreingestellten Niveau leigt. Das

Niveau kann von 40 bis 95% eingestellt

werden. Die gebräuchlichste Einstellung

liegt zwischen 70 und 80%.

Einstellen des

Feuchtigkeitsniveaus

TIMER

EINSTELLER

FEUCHTE

EINSTELLER

Die Luftfeuchtigkeit Aktivierung wird durch

Drehen des feuchte einsteller. Drehen Sie

ihn gegen den Uhrzeigersinn, um den Pegel

den der Lüfter einschaltet erhöhen. Drehen

Sie den Einsteller im Uhrzeigersinn senkt

den Pegel, bei dem der Lüfter schaltet sich

ein.

BF 150 T

BF 150 TH

BF 150 S

Klemme 1. Phase (Orange)

Klemme 2. Neutral (Schwarz)

Fernsteuerung

oder Lichtschalter

- Neutral

+ Phase

Fernsteuerung

oder Lichtschalter

Fernsteuerung

oder Lichtschalter

- Neutral

+ Phase

Klemme 3. Permanente Phase (Orange)

Klemme 2. Geschaltete Phase (Gelb)

Klemme 1. Neutral (Schwarz)

Neutral

Phase

3 Amp 3 Amp

3 Amp

Klemme 3. Permanente Phase (Orange)

Klemme 2. Geschaltete Phase (Gelb)

Klemme 1. Neutral (Schwarz)

Tabla de contenidos

Idiomas:

Otros manuales de Admirador de System air

System air

System air MUB-EC Series Manual de usuario

System air

System air AW-EX Manual de usuario

System air

System air SAVE VTC 300 Manual

System air

System air SAVEWALL HRV NEXT Manual de usuario

System air

System air Fantech VER200 Manual de usuario

System air

System air KD EC Series Manual

System air

System air SAVE VTR 200/B Manual de usuario

System air

System air DVEX Series Manual

System air

System air KA Series Manual de usuario

System air

System air Multibox MUB/T Series Manual de usuario

System air

System air Fantech FKD Series Manual de usuario

System air

System air AJ8 Series Manual de usuario

System air

System air SAVE VTR 250/B Manual de usuario

System air

System air Fantech FLEX VHR 100R ES Manual de usuario

System air

System air KFB Manual

System air

System air KVK Slim 200 Guía de solución de problemas

System air

System air DVV-Ex Instrucciones de funcionamiento

System air

System air Fantech FLEX 100H ES Manual de usuario

System air

System air CFC Manual de usuario

System air

System air SAVE VTC 300 Manual de usuario

System air

System air SAVE VTR 250/B Manual

System air

System air KFB Manual

System air

System air SAVE VTC 200 Manual de usuario

System air

System air Slimline Rn 2SL Manual de usuario

Manuales populares de Admirador de otras marcas

ELTA FANS

ELTA FANS H03VV-F Manual de usuario

Hunter

Hunter 20714 Manual de instrucciones

Emerson

Emerson CARRERA VERANDA CF542ORB00 Manual de usuario

Hunter

Hunter Caraway Manual de instrucciones

Panasonic

Panasonic FV-15NLFS1 Manual de usuario

Kompernass

Kompernass KH 1150 Manual de usuario

VES

VES FALA100/12V/TR Manual de usuario

Vertiv

Vertiv Liebert DCD Manual de usuario

Westinghouse

Westinghouse GFP Series Manual de usuario

Venmar

Venmar KUBIX HRV PLUS Series Manual de usuario

Maico

Maico ECR 31 Manual de usuario

Sonnenkonig

Sonnenkonig Dinky Manual de usuario

S&P

S&P ECOWATT HXBR Manual de usuario

Wider

Wider IMP03369BH Manual de usuario

Panasonic

Panasonic F-60DHN Manual de usuario

Hinkley

Hinkley HIGHLAND Manual de usuario

Broan

Broan 766BN Manual de usuario

Premium

Premium PFS16022 Instrucciones de montaje
