Subaru F541SFL000 Manual de usuario
PART NUMBER ISSUE DATE PAGE
SUBARU 1/301/13/202001
INSTALLATION
INSTRUCTIONS
PART NUMBER:
DESCRIPTION: MOONROOF AIR DEFLECTOR
Phillips head screwdriver
Tools Required
SGD32
A B C D
E F G
x2x2x1
2x 2x1x
F541SFL000
•
DO NOT USE SOLVENT BASED CLEANERS ON MOONROOF AIR DEFLECTOR.
DO NOT USE LOCTITE ON DEFLECTOR ATTACHING SCREWS.
•
USE SOAP AND WATER ONLY TO CLEAN MOONROOF AIR DEFLECTOR.
•
IMPORTANT NOTES
F541SFL000
The moonroof air deflector is designed to reduce wind noise when the moonroof is in the opened position.
However, in some cases wind noise may be slightly louder with the moonroof in the tilt or closed position.
VEHICLE DESCRIPTION: SUBARU CROSSTREK
T
:Install
:Disconnect
:Connect
:Location of Clips or Screws
:Remove
:Loosen
:Discard
:Re - use
:Tightening Torque
Meaning of Characters:
10
NO POWER TOOLS
2x
SGD32
.1
PART NUMBER ISSUE DATE PAGE
SUBARU 2/301 01/13/2020
F541SFL000
5.
Secure the clips (C) onto the Deflector (A) with the screws (B)
and washers (G) provided. Sequence is: screw (B), washer (F),
Blade(A) and clip (C).
Read all steps before commencing & check parts list carefully.
Peel backing off foam pad (G) and attach to metal clips (C).
C
G
A
3.
.2
4.
6.
7. 8.
9. 10.
Remove masking tape.
C
B
F
COMPONENT NAME QTY
ITEM
Screws 1
1
Clips
2
2
Tap e 2
3
Washers
M10 Spring Washer
2
4
2
5
12
3
..
21

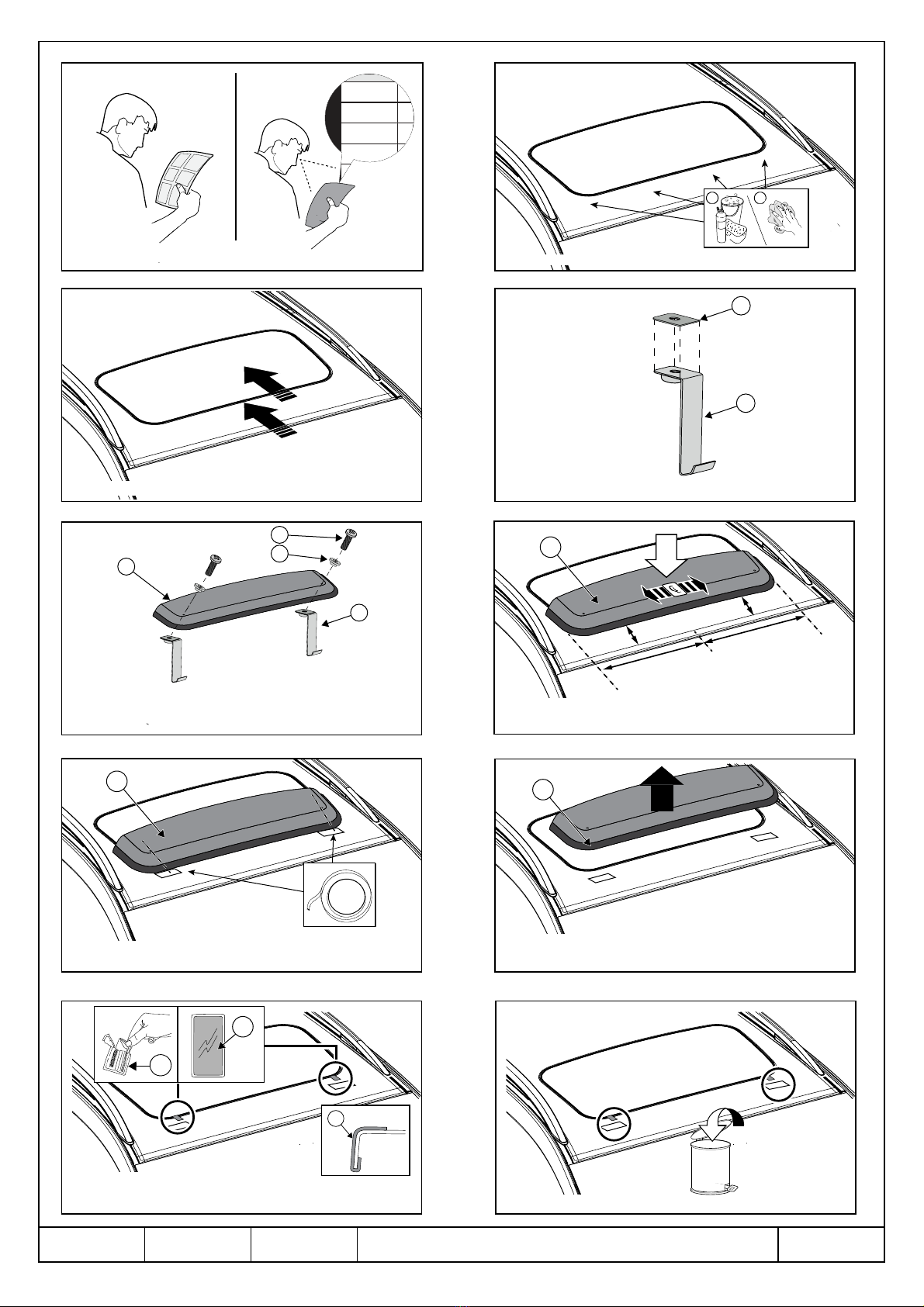

Clean the roof with soap and water. Allow to dry.
Open moon roof.
A
125mm - 130mm
CENTERED EQUALLY
=
Center the Moonroof Air Deflector on the roof, and position
125mm - 130mm from the windscreen trailing edge.
Mark Deflector bracket locations using masking tape
AA
Remove the Deflector.
2
1
E
D
then install tape (D) to clean areas.
Clean areas shown using provided wipe (E) dry with a clean cloth
D
DO NOT USE
solvent
USE
soap and water
based cleaners on
Moonroof Air Deflector.
only to clean
Moonroof Air Deflector.
SGD32
PART NUMBER ISSUE DATE PAGE
SUBARU 3/301 01/13/2020
F541SFL000

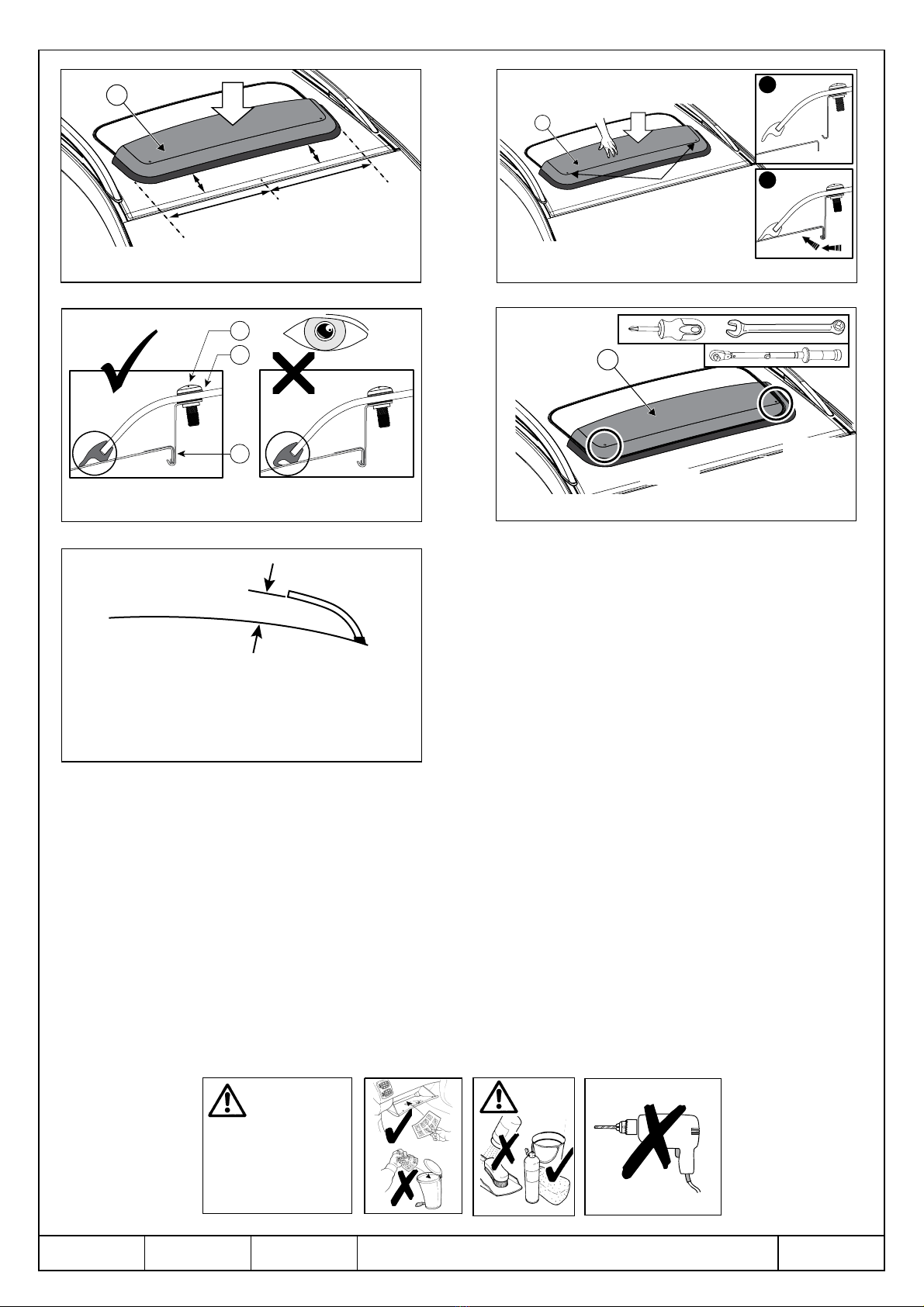

Moonroof Air Deflector should not exceed 30mm above moon
roof glass at center. If moon roof Deflector is more than 30mm
check for improper installation and ensure screws and nuts are
tightened securely.
30mm
11.
15.
C
F
B
Before tightening, ensure the rubber seal is flat against the roof
and
not curling under itself.
13.
14.
A
10mm
5-7in-lb
5-7in-lb
T
T
Tighten screws and nuts to secure Deflector to roof.
A
125mm - 130mm
CENTERED EQUALLY
=
Center the Moonroof Air Deflector on the roof, and position
125mm - 130mm from the windscreen trailing edge.
12.
Push down gently on Deflector (A) so clips
(C) hook under Moonroof sheet metal flange.
A
1
2
SUBARU PAGE
1 de 3
DATE :
2020-01-13
NUMÉRO
01
INSTRUCTIONS
D'INSTALLATION
Outils requis
Tournevis Phillips
SGD32
A
E F G
2x2x1x
2x 2x1x
NUMÉRO DE PIÈCE
F541SFL000
REMARQUES IMPORTANTES
•N'UTILISEZ PAS DE NETTOYANT À SOLVANT SUR LE DÉFLECTEUR D'AIR DU TOIT OUVRANT.
•N'UTILISEZ PAS DE FREIN FILETS (LOCTITE) SUR LES VIS DU DÉFLECTEUR D'AIR.
•UTILISEZ UNIQUEMENT DU SAVON ET DE L'EAU POUR NETTOYER LE DÉFLECTEUR D'AIR.
NUMÉRO DE PIÈCE : F541SFL000
DESCRIPTION : DÉFLECTEUR D’AIR DE TOIT OUVRANT
Le déflecteur d'air est conçu pour réduire le bruit de vent quand le toit ouvrant est en position ouverte.
Toutefois, dans certains cas, le bruit peut être un peu plus fort si le toit est ouvert en inclinaison ou s'il est fermé.
DESCRIPTION DU VÉHICULE : SUBARU CROSSTREK
B C D
: Poser
:Déconnecter
: Connecter
: Enlever
: Desserrer
: Jeter
: Réutiliser
T
Signification des symboles :
10
AUCUN OUTIL ÉLECTRIQUE
2x
: Couple de serrage
:Emplacement des attaches
ou vis
Lisez toutes les étapes avant de commencer et vérifiez
attentivement la liste de pièces. Nettoyez le toit au savon et à l'eau. Laissez-le sécher.
2.
Ouvrez le toit ouvrant. Décollez l'endos du coussinet en caoutchouc (G) et apposez ce dernier
sur les attaches métalliques (C).
Fixez les attaches (C) sur le déflecteur (A) avec les vis (B)
et les rondelles (G) fournies. Voici la séquence : vis (B), rondelle (F),
lame (A) et attache(C). Centrez le déflecteur d'air du toit ouvrant sur le toit et à 125 à 130 mm
du bord arrière du pare-brise.
Marquez l'emplacement des supports du déflecteur au moyen de
ruban-cache. Enlevez le déflecteur.
Nettoyez les surfaces indiquées avec la lingette fournie (E), séchez
avec un linge propre puis collez le ruban (D) sur les zones propres. Retirez le ruban-cache
1.
3. 4.
5. 6.
7. 8.
9. 10.
SUBARU
G
C
A
12
B
F
C
A
AA
D
E
D
1 2
SGD32
PAGE
2 de 3
DATE :
2020-01-13
NUMÉRO
01
NUMÉRO DE PIÈCE
F541SFL000
SGD32
1
A
2
10 mm
Le déflecteur d'air du toit ouvrant ne doit pas dépasser de plus de
30 mm au-dessus de la vitre du toit ouvrant au centre. Si le déflecteur
dépasse de plus de 30 mm, vérifiez s'il est bien monté et si les vis et les
écrous sont solidement serrés.
N'UTILISEZ PAS de nettoyant
à solvant sur le déflecteur d'air
du toit ouvrant.
UTILISEZuniquement du savon
et de l’eau pour nettoyer le
déflecteur d’air de toit ouvrant.
Avant de serrer, assurez-vous que le joint en caoutchouc est bien à
plat contre le toit et non tordu sur lui-même. Serrez les vis et les écrous de montage du déflecteur au toit.
Pressez doucement sur le déflecteur (A) pour que
les attaches (C) s'accrochent sous le rebord de la
tôle du toit ouvrant.
Centrez le déflecteur d'air du toit ouvrant sur le toit et à 125 à 130 mm
du bord arrière du pare-brise.
11. 12.
13. 14.
15.
T5 à 7 po-lb
T5 à 7 po-lb
A
B
F
C
A
SUBARU PAGE
3 de 3
DATE :
2020-01-13
NUMÉRO
01
NUMÉRO DE PIÈCE
F541SFL000
