SpaVida Whirlpool C642 Manual de usuario

Ordernummer: __________

Seriennummer: __________

Wichtige Informationen:

WICHTIGE SICHERHEITSANWEISUNGEN ZUR VERWENDUNG

BITTE LESEN UND FOR DIE ZUKUNFT AUFBEWAHREN!

 



 





 







 

 









 





 









 

 

 







 

 





 







Whirlpool C642

USER

MANUAL

163x163cm

Wasservolumen Minimum: 300 Liter

Wasservolumen Maximum: 400 Liter

Gewicht ca. 120 kg

Montage und Bedienungsanweisung Instructions

for installation & operation

Notice

Water and Power sketch Map

Installation sketch

Instructions for use the bathtub

Trouble analysis and obviation

Maintenance

Instructions for use the control panel

System install sketch

Operation instructions

HINWEISE ZUM AUFBAU

BEDIENUNGSANLEITUNG

INSTANDHALTUNG

SICHERHEITSHINWEISE

GEBRAUCHSANWEISUNGEN DES BEDIENUNGSFELDS

Index

HINWEISE ZUM AUFBAU

Vor der Installation

- Stellen Sie sicher, dass der Stromanschluss wassergeschützt und isoliert ist.

- Vermeiden Sie die Benutzung scharfkantiger Werkzeuge und Gegenstände in der Badewanne.

-Sorgen Sie für ausreichend Platz am Aufstellort der Badewanne.

Installation

- Wenn Sie sichergestellt haben, dass die Zuleitungen und Anschlüsse korrekt verlegt sind,

können

o Abﬂuss: Verbinden Sie den Abﬂussschlauch unter der Badewanne mit dem dafür

- Richten Sie die Badewanne mithilfe der schraubbaren Füße waagerecht aus.

wasserdicht sind.

- Legen Sie die Anschlüsse für Wasser (½ Zoll), Strom und Abﬂuss (1 ½ Zoll) gemäß der Skizzen

(siehe unten).

Sie die Badewanne anschließen und mit den Wasser- sowie Stromanschlüssen verbinden.

vorgesehenen Loch im Wannenboden und dichten Sie ihn dort ab.

o Wasseranschluss: Verbinden Sie die Warm- und Kaltwasserleitungen mit den jeweiligen

o Stromanschluss: Stellen Sie sicher, dass der Anschluss wasserdicht und der FI-Schalter

Anschlüssen.

mit der Elektrobox verbunden ist. Schließen Sie dann den Stromstecker an den

Stromanschluss an.

- Prüfen Sie erneut, ob alle Anschlüsse und Zuleitungen korrekt verlegt, angeschlossen und ggf.

- Lassen Sie nun Wasser in die Badewanne, um die Funktionen zu überprüfen.

BEDIENUNGSANLEITUNG

Wasserdüsenmassage

Schalten Sie die Wasserdüsenmassage über das Computerpanel ein und aus. Mithilfe des Drehknopfes

("knob") können Sie die Luftbeimischung steuern.

Große Wasserdüse einstellen

An den großen Wasserdüsen ("adjustable nozzle") können Sie eine beliebige Richtung des

ausströmenden Wassers vorgeben und die Intensität steuern.

Wasserablauf

Drehen Sie den Wasserablaufknopf ("knob 2") im Uhrzeigersinn für – nicht weiter

als ca. 45 Grad – um das Abﬂussventil anzuheben, damit das Wasser aus

der Badewanne ablaufen kann. Drehen Sie entgegen dem Uhrzeigersinn um

das Ventil wieder zu schließen und den Wasserablauf zu stoppen.

Reinigung des Ablaufventils

Sollte das Abﬂussventil nach mehrmaliger Benutzung der Badewanne

verstopft sein, können Sie das Ventil entnehmen und reinigen. Heben Sie

dazu die Abdeckung an und waschen Sie sie aus.

INSTANDHALTUNG

- Benutzen Sie ein weiches, trockenes Tuch um die Badewanne zu reinigen.

- Kleinere Flecken können mit einem weichen, feuchten Tuch oder Schwamm und Badreiniger

Badewanne zu vermeiden.

entfernt werden. Bitte benutzen Sie keine Nylonprodukte, um Abnutzungserscheinungen in der

- Sollte die Abdichtung abgenutzt sein, erneuern Sie diese bitte.

- Reinigen Sie das Wasserkreislaufsystem alle zwei Wochen. Lassen Sie dazu die Badewanne mit

Wasser volllaufen und schalten Sie sie ein.

- Wenn Sie die Badewanne für längere Zeit nicht genutzt haben, lassen Sie zuerst sauberes

Wasser

den Leitungen zu vermeiden.

für ca. 3 bis 5 Minuten einlaufen und anschließend wieder ablaufen.

- Schalten Sie das Gerät zuerst aus bevor Sie das Wasser ablaufen lassen um Wasserrückstau in

SICHERHEITSHINWEISE

- Lassen Sie die Luftdüsenmassage aus Sicherheitsgründen nicht länger als eine Stunde laufen.

- Lassen Sie zuerst kaltes Wasser in die Badewanne, danach warmes Wasser. Wenn der

- Schalten Sie das Gerät nach der Benutzung aus.

- Die elektrische Installation darf nur durch einen Fachmann durchgeführt werden.

- Verwenden Sie ausschließlich sicheres und wassergeschütztes Equipment.

Wasserstand die Luftmassagedüsen überstiegen hat, können Sie Luftdüsen einschalten.

- Sorgen Sie für eine gleichmäßige Stromspannung, andernfalls kann die Badewanne nicht

benutzt

werden.

Das Produkt fällt unter Sondermüll und darf nicht im Haushaltsmüll entsorgt werden.

* Design- und Größenänderungen vorbehalten.

* Das gelieferte Produkt kann von den Produktabbildungen abweichen.

* Wir behalten uns das Recht auf Änderungen vor.

COMPUTERPANEL Gd7001

ANSCHLUSSSKIZZEN

Heater

LEGENDE

Control Panel

Input

ANT

Main box

Water Sensor

Bubble Bath Pump

Speaker

Lamp

Heater

Ozone

Pump

Computerpanel

Stromanschluss

Antenne

Elektronikbox

Wasserstandserkennung

Luftpumpe

Lautsprecher

Beleuchtung

Heizung

Ozonreinigung

Wasserpumpe

Leakage Switch

Optional

Air pump Water pump

COMPUTERPANEL

LEGENDE

Input

Water pump

Air pump

Heater

Speaker

Light

OzoneLevel

Dectection

ANT

Stromanschluss

Wasserpumpe

Lupumpe

Heizung

Lautsprecher

Beleuchtung

Ozonreinigung

Wasserstandser kennung

Antenne

Ｍ

MASSAGE BATHTUB CONTROLLER

MODEL: GD-7001BT

VOLTAGE: AC220-240V50/60HZ

MAX TOTAL LOAD: 14.2A

WATERPROOFGRADE: IPX4

SPECIFICATION FOR LOAD

WATER PUMP: AC220-240V1000V

AIR PUMP: AC220-240V 750

HEATER: AC220-240V1500W

GAOERDA ELECTRONICS CO.,LTD

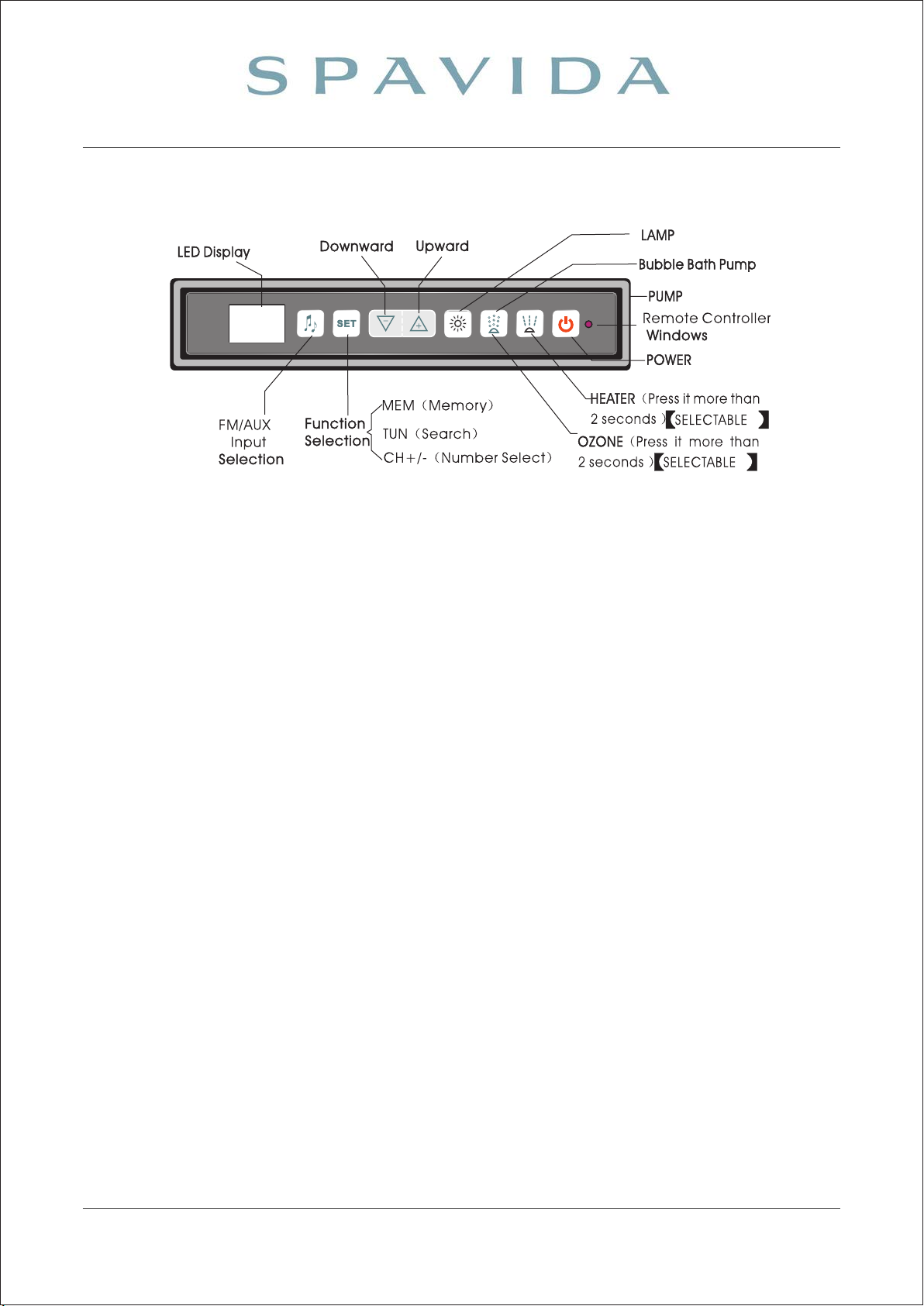

COMPUTERPANEL

LEGENDE

LCD Display

Downward

Upward

Lamp

Bubble Bath Pump

Pump

Power

Heater

Ozone

Set

FM / AUX

LCD-Anzeige

Abwärts

Aufwärts

Beleuchtung

Luftpumpe

Wasserpumpe

Ein- / Ausschalten

Heizung (zur Aktivierung 2 Sekunden gedrückt halten)

Ozonreinigung (zur Aktivierung 2 Sekunden gedrückt halten)

Funktionsauswahl (Frequenzspeicher, Radiotuner, Kanal wechseln)

Radio- / CD-Funktion
