Sony DSBK-2020 Manual de usuario
電気製品は安全のための注意事項を守らないと、
火災や人身事故になることがあります。
•ご使用にあたっては、デジタルビデオカセットレコーダー本体
に付属の取扱説明書の「安全のために」と「 」、
「 」をよくお読みください。お読みになったあとは、い
つでも見られるところに必ず保管してください。
•本基板の取り付けは、必ずお買い上げ店またはソニーのサービ
ス窓口にご依頼ください。
DSBK-2020
HD Up-Converter
Board
3-990-802-03(1)
© 2005 Sony Corporation
設置説明書2ページ JP
Installation Instructions Page 17 GB
Manuel d’installation Page 32 FR
Installationsanleitung Seite 47 DE
Istruzioni per l’installazione Pagina 62 IT
Instrucciones de instalación Pagina 77 ES
お買い上げいただきありがとうございます。
Printed in Japan
目次
2
目次
概要 .....................................................................................3
追加されるメニュー項目 ................................................. 4
DSBK-2020 の構成品........................................................ 9
お客様へ ............................................................................10
取り付け ............................................................................11
日本語
概要 3
JP
概要
HD アップコンバーターボード DSBK-2020 は、ソニーデジタ
ルビデオカセットレコーダー DSR-2000/2000A に装着して使
用するオプション基板です。
本基板の主な特長は以下のとおりです。
•DSR-2000/2000A で再生される SD ビデオ信号を HD ビデオ
信号にアップコンバートして、2 系統の HDSDI 出力を行
います 1)。HDSDI 出力信号には、アップコンバートされ
たビデオ信号に同期したオーディオ（4 チャンネル）とタ
イムコードがエンベッドされます。
•DSR-2000/2000A の入力信号をアップコンバートして HD
SDI 出力することが可能です。ただし、制約がありますの
で以下の「ご注意」をお読みください。
1)HDSDI：SMPTE292M 準拠
•外部基準信号として、HDの 1125正負両極性 3値同期信号に
は対応していません。
•HD のビデオプロセスコントローラーには対応していませ
ん。SD のビデオプロセスコントロールを反映したビデオ
信号をアップコンバートします。
•SD出力とHD出力は同時に出力されますが、HDSDI 出力は
SD 出力に対して 1 フレーム遅れて出力されます。
•DSR-2000に装着する場合、他のオプション基板と同時に
使用することはできません。DSBK-2020 の装着により、コ
ネクターパネルには i.LINK コネクターが装備されますが、
i.LINK インターフェースは機能しません。
•入力信号をアップコンバートするモードでは、以下の制限
があります。
- i.LINK 入力、SDTI 入力からのアップコンバート、HD
SDI 出力はできません。i.LINK 入力または SDTI 入力選
択時は、EE モードになると、HDSDI 出力はミュートさ
れます。
- タイムコードの入力は、タイムコード入力端子およびビ
デオ信号に挿入されている VITC 信号に対応していま
す。SDI 入力のエンベデッドタイムコード（RP188）に
ご注意
概要
4
は対応していません。
このモードでタイムコードをエンベッドするには、メ
ニュー項目 902（SYSTEMEEMODE）を ON に設定
し、タイムコードの設定を EXT/REGEN に設定してく
ださい。
•本基板を装着するためには DSR-2000/2000A のアップグ
レードが必要になります。
詳細はソニーのサービス窓口にお問い合わせください。
お使いになる前に、必ず動作確認を行ってください。故障その他に伴う営業上の機
会損失等は保証期間中および保証期間経過後にかかわらず、補償はいたしかねます
のでご了承ください。
追加されるメニュー項目
本基板を DSR-2000/2000A に取り付けると、セットアップメ
ニューに以下の項目が追加されます。
◆ メニューの操作方法については、DSR-2000/2000A の取扱説明書をご
覧ください。
表の設定の欄で下線を引いてある値が、工場出荷時の設定で
す。
項目番号 項目名 設定
018 UPCONVERTERLINE
SELECT
（UPCONVLINE）
HDSDI 出力のラインスタンダード変換（1080i/
720P）を設定する。
1080i：1080i に設定する
720P：720P に設定する（59.94Hz のみ）
ご注意
設定の変更は、次回の電源投入時に有効になりま
す。
概要 5
338 9PINTCPHASE
（9PTCPHASE）
DSR-2000/2000Aの RS-422Aリモート端子からの
タイムコードセンスの応答の基準を設定する。
SD：SD 出力位相に合わせる
HD：HD 出力位相に合わせる
ご注意
本機を HDSDI 接続のリニア編集用フィーダーと
して、9 ピン（RS-422A）リモート接続で使用す
る場合には「HD」に設定してください。
618 UPCONVEMBEDDEDVITC
（UPCONVVITC）
HDSDI にエンベッドする VITC として、SD テー
プに記録されている VITC、TC のどちらを使用
するかを選択する。
TC：TC を使用する
VITC：VITC を使用する
746 SYNCPHASE（HD）
（HDSYNCPHASE）
HDSDIOUTPUT 端子に出力される HD ビデオ
信号の H シンク位相を粗調整する。
0 〜 80H 〜FFH
ご注意
リファレンスビデオ入力に対する HDSDI 出力の
H シンク位相は、DSR-2000/2000A 本体のシンク
位相調整により SD 出力の調整を行った結果が反
映されます。
このメニューは、SD の位相に対して HD の位相
をさらに調整する必要がある場合にお使いくださ
い。
747 FINE（HD） HDSDIOUTPUT 端子に出力される HD ビデオ
信号の H シンク位相を微調整する。
0 〜 20H 〜3FH
ご注意
リファレンスビデオ入力に対する HDSDI 出力の
H シンク位相は、DSR-2000/2000A 本体のシンク
位相調整により SD 出力の調整を行った結果が反
映されます。
このメニューは、SD の位相に対して HD の位相
をさらに調整する必要がある場合にお使いくださ
い。
項目番号 項目名 設定
概要
6
921 ASPECTFLAG SD 信号に含まれるアスペクト識別信号の扱いを
設定する。
OFF：アップコンバーターモードは、アスペクト
識別信号の有無にかかわらずメニュー項目
950 に従う。
ON：アップコンバーターモードは、テープ上に
記録されたアスペクト識別信号または選択さ
れた入力に付加されているアスペクト識別信
号に従う。
ご注意
アスペクト識別信号が検出できない場合には、メ
ニュー項目 950 の設定が有効となります。
950 UPCONVERTERMODE
（UPCONVMODE）
アップコンバート時のアスペクト変換モードを選
択する。
EDGE-CROP(CROP)：エッジクロップモード
を選択するa)
LETTERBOX(L-BOX)：レターボックスモード
を選択するb)
SQUEEZE(SQUEZ)：スクイーズモードを選択
するc)
951 HCROPPOSITION
（H-CROPPOSI）
メニュー項目 950 で「EDGE-CROP」が選択され
ているとき、H クロップ（元の画像の左右に挿入
する画枠の水平方向の位置）を調整する。
0〜20H〜3FH
952 LETTERBOXPOSITION
（L-BOXPOSI）
メニュー項目 950 で「LETTERBOX」が選択さ
れているとき、レターボックスモードで元の画像
から抜き出す位置の垂直方向の位置を調整する。
0〜20H〜3FH
項目番号 項目名 設定
概要 7
953 UPCONVERTERPROCESS
（UPCONVPROC）
SD を HD に変換するとき、元画像をどのように
使用するかを選択する。
FIELD：フィールド画面を使用する。
FRAME：フレーム画面を使用する。
ADAPTIVE(ADAPT)( 標準モード )：元の画像
の動きから判別して、フレームまたはフィー
ルドから変換する。
ADAPTIVE2(ADAP2)( 静止優先モード )：フ
レームから変換する割合を「ADAPTIVE」
より高く設定したモード。
ADAPTIVE3(ADAP3)( 動き優先モード )：
フィールドから変換する割合を
「ADAPTIVE」より高く設定したモード。
954 DETAILGAIN アップコンバーターのイメージエンハンサーの調
整を行う。輪郭強調の鮮鋭度を設定する。
0〜20H〜3FH
955 LIMITER アップコンバーターのイメージエンハンサーの調
整を行う。元信号を強調するために加算される
ディテール信号の最大レベルを設定する。
0〜10H 〜1FH
956 CRISPTHRESHOLD
（CRISPTHRES）
アップコンバーターのイメージエンハンサーの調
整を行う。小振幅領域内で強調しない振幅値を設
定する。
0〜8H〜FH
957 LEVELDEPENDTHRESHOLD
（LEVELTHRES）
アップコンバーターのイメージエンハンサーの調
整を行う。輪郭強調の明度範囲を設定する。
0〜8H〜FH
958 HDETAILFREQUENCY
（DETAILFREQ）
アップコンバーターのイメージエンハンサーの調
整を行う。輪郭強調の中心周波数及び周波数特性
を設定する。
3.2MHz：3.2MHz ± 1.1MHz
4.5MHz：4.5MHz ± 1.4MHz
5.0MHz：5.0MHz ± 0.7MHz
4.0MHz：4.0MHz ± 2.0MHz
959 H/VRATIO アップコンバーターのイメージエンハンサーの調
整を行う。輪郭強調の縦横方向比を設定する。
0〜03H〜7H
960 GAMMALEVEL アップコンバーターのイメージエンハンサーの調
整を行う。ガンマ補正カーブの傾きを調整する。
0〜08H〜 10H
項目番号 項目名 設定
概要
8

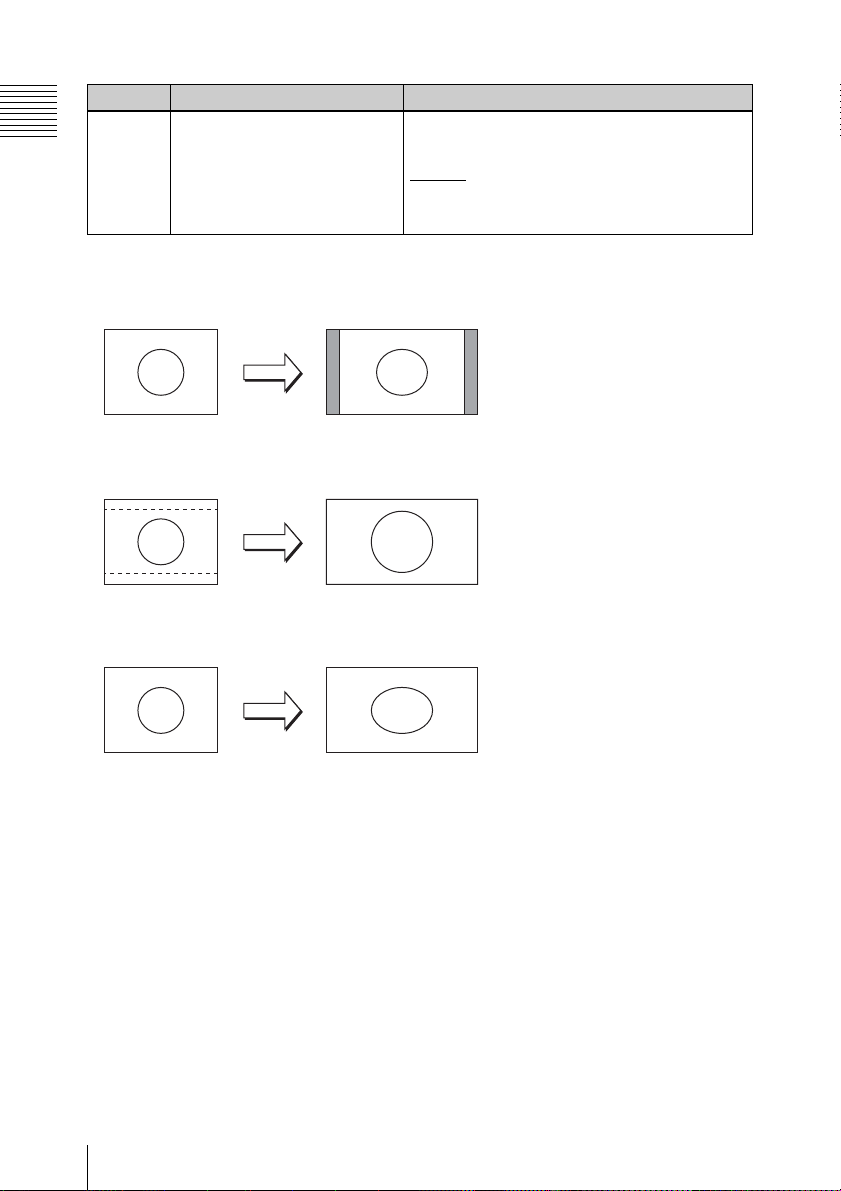

メニュー項目 950「UPCONVERTERMODE」の設定と 4：3 から 16：9 への変換方法
a) EDGE-CROP
b) LETTERBOX
c) SQUEEZE
961 BACKGROUNDCOLOR
（BGCOLOR）
アップコンバート出力時の素材のない部分（バッ
クグラウンド）の色味を設定する。
BLACK：黒
GRAY：グレー
BLUE：青
項目番号 項目名 設定
4：3 16：9
4：3 16：9
4：3 16：9
概要 9
DSBK-2020 の構成品
DSBK-2020 は、下図の品目で構成されています。
HIF-34 基板
ハーネス（2 連同軸ケーブル）
ネジ(M3 × 6、銀色 )
コネクターパネル
（i.LINK/HDSDI 端子）
