データ形式

モード：非同期

キャラクター長：8ビット

データ転送速度：1200、2400、4800、9600bps

（メニュー設定）

パリティチェック：なし

ストップビット：1ビット

通信プロトコル

通信は1バイト単位で行ないます。コンピューターが1バイ

ト送信した後、VTRから返ってくる返答を待って次のバイ

トを送信します。VTRの返答には1バイトのものだけではな

く、カウンター値のように6バイトのものもあります。

また、EJECTのように実行に時間のかかるコマンドでは、

VTRはコマンド受信直後に返答を返すほかに、動作の完了

時にも実行結果を示す返答を出します。

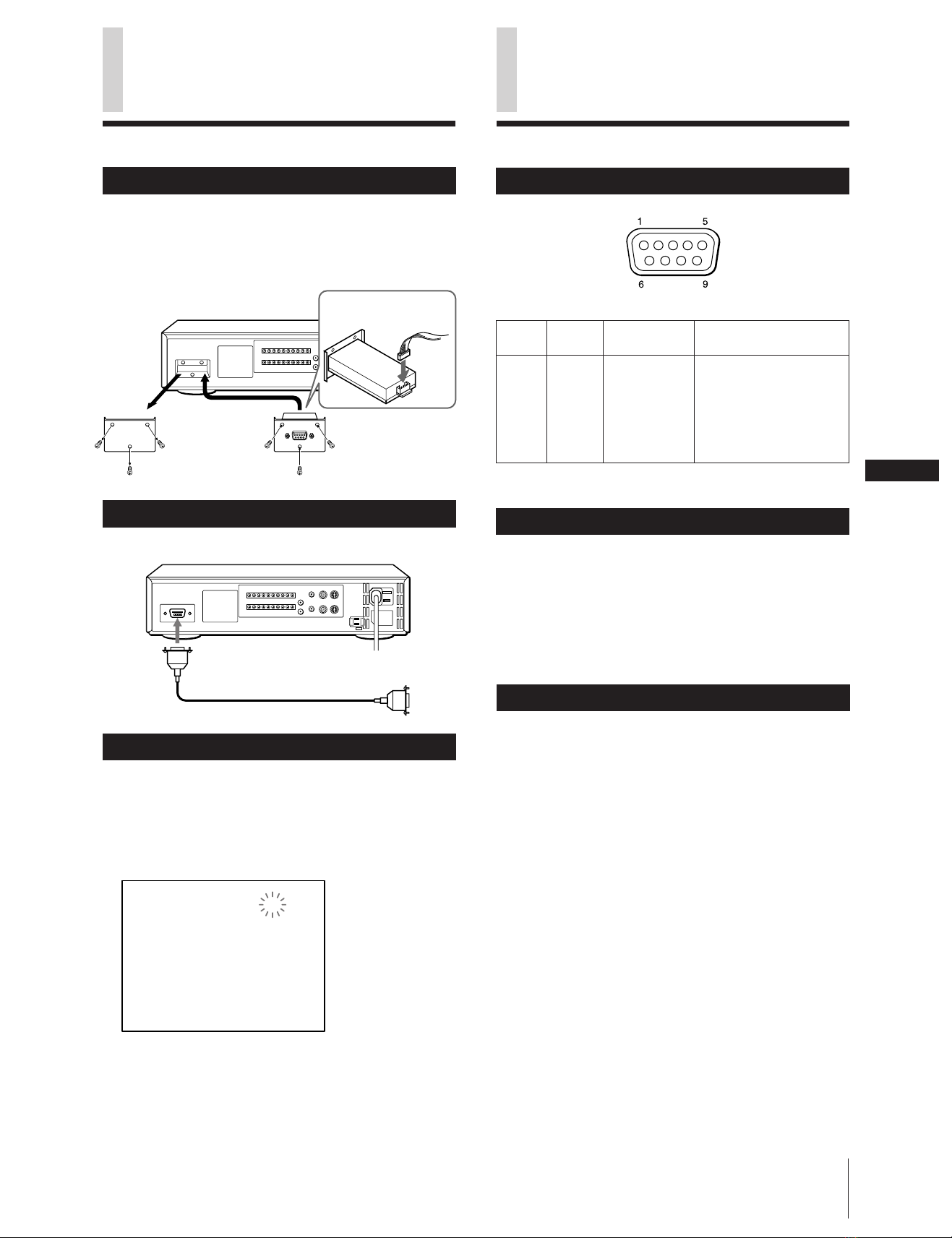

VTRへの取り付け

下図のようにコンピューターインターフェースボードを取り

付けます。

取り付けは、必ずお買い上げ点またはソニーのサービス窓口

にご依頼ください。

コンピューターへの接続

<1 SHOT SET>

FIELD 1

INTERVAL 1M

TIME ADJ 00:00

OPERATION OUT

<OTHER>

REPEAT MODE1

RS-232C 1200

設置

9ピンコネクター仕様

インターフェース仕様

ピン

番号

信号

TXD

RXD

DTR

GND

信号の方向

VTR→コンピューター

VTR←コンピューター

VTR→コンピューター

RS-232C端子 (9ピンD-SUB)

コンピューター

インターフェース

ボード

タイムラプスビデオ

裏面の目隠し

板を外す。

データ転送速度の設定

コンピューターとの接続後、VTRの<OTHER>画面でデー

タ転送速度を設定してください。

1VTRのメニューボタンを押して<OTHER>画面を表

示させる。

2シフト▼ボタンを押してRS-232Cの項目を点滅させ、録

画／再生スピード＋または−ボタンを押してデータ転送速

度(1200、2400、4800、9600bps)を設定する。

3設定が終わったら、サーチボタンを押して通常画面に戻す。

9ピンD-SUBケーブル

（別売り）コンピューターへ

コネクター側面のみぞに

合わせて差し込む。

注）ケーブルはクロスケーブルを使ってください。

動作

送信データ

受信データ

通信可能

信号接地

REC CHECK

REC

コマンドテーブル

SVT-RS1Aを介して使用できるコマンドは下表のとおりです。

VTR本体に対応する機能がない場合は、コマンドを送信しても動作しません。

COMPLETION

ERROR

CASSETTE OUT

NOT TARGET

ALARM IN

ACK

NAK

POWER

ON/OFF

R/P SPEED

SET

TIMER ON/OFF

SHIFT z

SHIFT $

SET +/RP 4

SET –/RP $

SECURITY

LOCK ON

SECURITY

LOCK OFF

CLEAR

ENTER

CLEAR

ERROR

REV PLAY

STILL

PLAY

STOP

AUDIO/

EJECT

REW

ALARM SEARCH

ALARM SCAN

T/D SEARCH

COUNT CODE

HEAD TIME

POWER ON TIME

T/L STATUS SENSE

STATUS SENSE

T/L TABLE ON

T/L TABLE OFF

REC/DUB

REQUEST

VCR INQUIRY

MENU RESET

COUNT RESET

COUNT MEMORY

コマンド解説

RXD

TXD FA CA 0A0A

RXD

TXD B0 32 33 40 AB 0A0A0A0A0A

コマンド操作の開始

コマンド操作を開始するには、ON (F6) コマンドを送りま

す。VTRはACK (0A) を返します。

コマンド操作を終了するOFF (F7) コマンドを送るまで、

VTRはコマンドを受付けます。

VTR操作コマンド

POWERON/OFF(7B)

VTRの電源をON/OFFします。

PLAY(3A)

再生

記録中に送るとRECCHECKモードになります。

STILL(4F)

一時停止

記録中に送るとRECPAUSE（記録一時停止）になります。

STOP(3F)

テープ走行停止

FF(AB)

早送り

再生中に送ると、LOCKEDCUEになります。

一時停止中に送ると、コマ送りになります。

サーチ/スキャンモード設定後に送ると、正方向にサーチ／

スキャンをします。

REW(AC)

巻戻し

再生中に送ると、LOCKEDREVIEWになります。

一時停止中に送ると、逆方向のコマ送りになります。

サーチ／スキャンモード設定後に送ると、逆方向にサーチ／

スキャンをします。

REVPLAY(4A)

通常速度で逆方向再生

TIMERON/OFF(60)

タイマー録画のON/OFF

SECURITYLOCKON(69)

セキュリティーロックON

SECURITYLOCKOFF(6A)

セキュリティーロックOFF

AUDIO/SEARCH(22)

12/24時間モードで再生中にこのコマンドを送ると、音声再

生をON/OFFします。

テープ停止中にこのコマンドを送ると、サーチまたはスキャ

ンモードになります。

メニュー画面表示中にこのコマンドを送ると、メニューを終

了します。

以上のコマンドを受信すると、VTRはACK (0A) を返しま

す。

EJECT(A3)

テープ取出し

VTRはコマンド受信時にACK (0A) を返し、テープ取出し

が完了するとCASSETTEOUT (03) を返します。

REC(CA)

録画

このコマンドを送る前にREC/DUBREQUEST (FA) を送

る必要があります。

ALARMSEARCH(B0)

テープ上の希望のアラーム点へのサーチモードとなります。

希望のアラーム点を入力後FF (AB) またはREW (AC) を送

ります。

（例）23点目を正方向でサーチする。

VTRは希望の点が見つかるとCOMPLETION (01) を返し

ます。希望の点が見つかる前にテープの終わりまたは先頭に

達するとNOTTARGET (05) を返します。

ALARMSCAN(B1)

アラーム録画点を順次5秒づつ再生するスキャンモードにな

ります。

正方向にスキャンする場合はこのコマンドのあとにFF (AB)

を、逆方向にスキャンする場合はREW (AC) を送ります。

RECCHECK(C1)

記録中に送ると、テープが３秒間だけ戻された後に２秒間だ

け再生されます。これにより記録が正しく行われたかどうか

を確認できます。再生後はふたたび記録状態に戻ります。

T/DSEARCH(B2)

指定した日時を検索するサーチモードになります。サーチす

る日、時を順に入力したあと、正方向にサーチする場合は

FF (AB) を、逆方向にサーチする場合はREW (AC) を送り

ます。

（例）16日15時を正方向にサーチする。

VTRは希望の点が見つかるとCOMPLETION (01) を返し

ます。希望の点が見つかる前にテープの終りまたは先頭に達

するとNOTTARGET (05) を返します。

VTR設定コマンド

R/PSPEEDSET(7E)

録画/再生スピードを直接設定します。

このコマンドのあとに直接数値コマンドを送ります。

（例）960時間に設定する

COUNTRESET(E2)

カウンターをリセットします。VTRはACK (0A) を返しま

す。

COUNTMEMORY(E3)

カウンターメモリーをON/OFFします。VTRはACK (0A)

を返します。巻き戻しまたは早送りでカウンターがﾒ0：

00：00ﾓになると、テープが自動的に停止します。

メニュー設定コマンド

MENU(74)

メニュー画面に切り換えます。コマンドを送る度にメニュー

画面が順次切り換わります。

SHIFTz(63)

右の設定項目に移ります。

SHIFT$(64)

下の設定項目に移ります。

SET＋/RP4(65)

SET−/RP$(66)

設定内容を変更します。

MENURESET(E1)

メニュー画面の設定をリセットします。

コマンド解説（つづき）

RXD

TXD

D3 30 32 393530

RXD

TXD D7 d2 d4 d5d3d1

RXD

TXD

B2 0A 31 36 31 35 40 AB 0A0A0A0A0A0A

RXD

TXD 7E 39 36 30 40 0A0A0A0A0A

VTR情報収集コマンド

COUNTCODE(D0)

このコマンドを送ると、VTRがカウンターの値を6バイトで

返します。

1桁目は30Hが"＋"、31Hが"ー"を示します。

（例）ー1：56：32

VTRINQUIRY(FB)

接続機器がVTRかどうかを確認します。

VTRはACK (0A) を返します。

HEADTIME(D2)

このコマンドを送ると、VTRはヘッドの使用時間を5バイト

で返します。

VTRがメニュー画面を表示しているときは動作しません。

（例）00529Ｈ

POWERONTIME(D3)

このコマンドを送ると、VTRは電源のON時間を5バイトで

返します。

VTRがメニュー画面表示しているときは動作しません。

STATUSSENSE(D7)

このコマンドを送ると、VTRが動作状態を5バイトで返しま

す。（「STATUSSENSE(D7) ビット割り当て」参照）

STATUSSENSE(D7) ビット割り当て

･第1バイト

ビット7： 0

6： 0

5： 0

4： RECINHIBIT（記録出来ないテープが入って

いる、またはテープが入っていない）

3： CASSETTEOUT（テープが入っていない）

2： 0

1： 0

0： ERROR（複数バイトコマンドで2バイト目以

降が間違っている）

RXD

TXD D0 31 36

3531 33 32

T/LSTATUSSENSE(D6)

このコマンドを送ると、VTRがタイムラプスの状態を5バイ

トで返します。（「T/LSTATUSSENSE(D6)ビット割り当

て」参照）

T/LSTATUSSENSE(D6) ビット割り当て

･第1〜第3バイト

タイムラプスの録画再生スピード状態を示します。

第1バイト：スピードの1桁目

第2バイト：スピードの2桁目

第3バイト：スピードの3桁目

（例）960時間モードの場合

第1バイト：30

第2バイト：36

第3バイト：39

･第4バイト

ビット7： ALARMRECMODE（アラーム記録状態に

なっている）

6： 1SHOTRECMODEON（テープスピード

の設定が"000"になっている）

5： SERIESRECMODEON（メニュー内の

SERIESの設定が"Y"になっている）

4： TIMERRECMODEON（タイマー録画待機

状態になっている）

3： 0

2： 0

1： POWERON（電源がONになっている）

0： AUDIOON（オーディオ再生モードになって

いる）

･第2バイト

ビット7： 0

6： 0

5： 0

4： 0

3： WARNING（ウォーニングが出ている）

2： 0

1： 0

0： 0

･第3バイト

ビット7： 0

6： TIMERRECON（タイマー録画状態になって

いる）

5： COUNTERMEMORY（カウンターメモリー

がONになっている）

4： 0

3： 0

2： REPEATMODE（リピート録画モードになっ

ている）

1： 0

0： 0

･第4バイト

ビット7： PLAYMODE（プレイ状態になっている）

6： FFMODE（早送り状態になっている）

5： REWMODE（巻戻し状態になっている）

4： STOPMODE（停止状態になっている）

3： 0

2： EJECT（テープを取り出す動作をしている）

1： RECMODE（録画状態になっている）

0： 0

･第5バイト

ビット7： 0

6： 0

5： CUEMODE（早送り再生状態になっている）

4： REVIEWMODE（巻戻し再生状態になってい

る）

3： 0

2： 0

1： PAUSEMODE（録画一時停止状態になって

いる）

0： STILLMODE（再生一時停止状態になってい

る）

RXD

TXD D6 d2 d4 d5d3d1

コマンド解説（つづき）

その他のコマンド

REC/DUBREQUEST(FA)

RECまたはDUBコマンドを送る直前に、このコマンドを送

ります。

ENTER(40)

数値コマンドの終りを示します。

CLEARERROR(41)

複数バイトコマンドで、直前に入力した1バイトを消しま

す。

CLEAR(56)

複数バイトコマンドを取り消します。

･第5バイト

ビット7： MENUMODE（メニューモードになってい

る）

6： T/DSEARCHMODE（タイムデートサーチ

状態でテープが動いている）

5： T/DSEARCHSET（タイムデートサーチで日

時の指定を行なっている）

4： ALARMSCANMODE（アラームスキャン状

態でテープが動いている）

3： 0

2： ALARMSEARCHMODE（アラームサーチ

状態でテープが動いている）

1： ALARMSEARCHSET（アラームサーチで

サーチ点の指定を行っている）

0： 0

VTRからのリターンコマンド

ACK(0A)

VTRがコマンドを受付けたとき返します。

NAK(0B)

VTRがコマンドを受付けなかったとき返します。

COMPLETION(01)

サーチ/スキャンで指定した点に到達したとき返します。

NOTTARGET(05)

サーチ/スキャンで指定点が見つからずテープの終わりまた

は先頭に達したとき返します。

CASSETTEOUT(03)

カセットを取り出したとき返します。

ALARMIN(06)

アラーム入力があったとき返します。

ERROR(02)

複数バイトコマンドで2バイト目以降がエラーのとき返しま

す。

Table of Contents

Installation....................................................................... 10

Installing onto the VCR.................................................10

Connecting to a Computer ...........................................10

Setting the Data Transfer Rate.....................................10

Interface Specifications ................................................. 11

9-Pin Connector............................................................ 11

Data Format..................................................................11

Communication Protocol ..............................................11

Table of Commands ....................................................... 12

Command Reference......................................................13

Command Operation ....................................................13

VCR Control Commands .............................................. 13

VCR Setup Commands ................................................ 14

Menu Setup Commands...............................................14

VCR Status Commands ............................................... 14

Return Commands........................................................15

Other Commands ......................................................... 15

Owner's Record

The model and serial number of your set are located on the

top. Record the serial number in the space provided

below. Refer to these numbers whenever you call upon

your Sony dealer regarding this product.

Model No. SVT-RS1A

Serial No.

For customers in the USA

WARNING

You are cautioned that any changes or modifications not

expressly approved in this manual could void your authority

to operate this equipment.

Note:

This equipment has been tested and found to comply with

the limits for a Class A digital device, pursuant to Part 15 of

the FCC Rules. These limits are designed to provide

reasonable protection against harmful interference when

the equipment is operated in a commercial environment.

This equipment generates, uses, and can radiate radio

frequency energy and, if not installed and used in

accordance with the instruction manual, may cause harmful

interference to radio communications. Operation of this

equipment in a residential area is likely to cause harmful

interference in which case the user will be required to

correct the interference at his own expense.

The shielded interface cable recommended in this manual

must be used with this equipment in order to comply with

the limits for a digital device pursuant to Subpart B of Part

15 of FCC Rules.

English

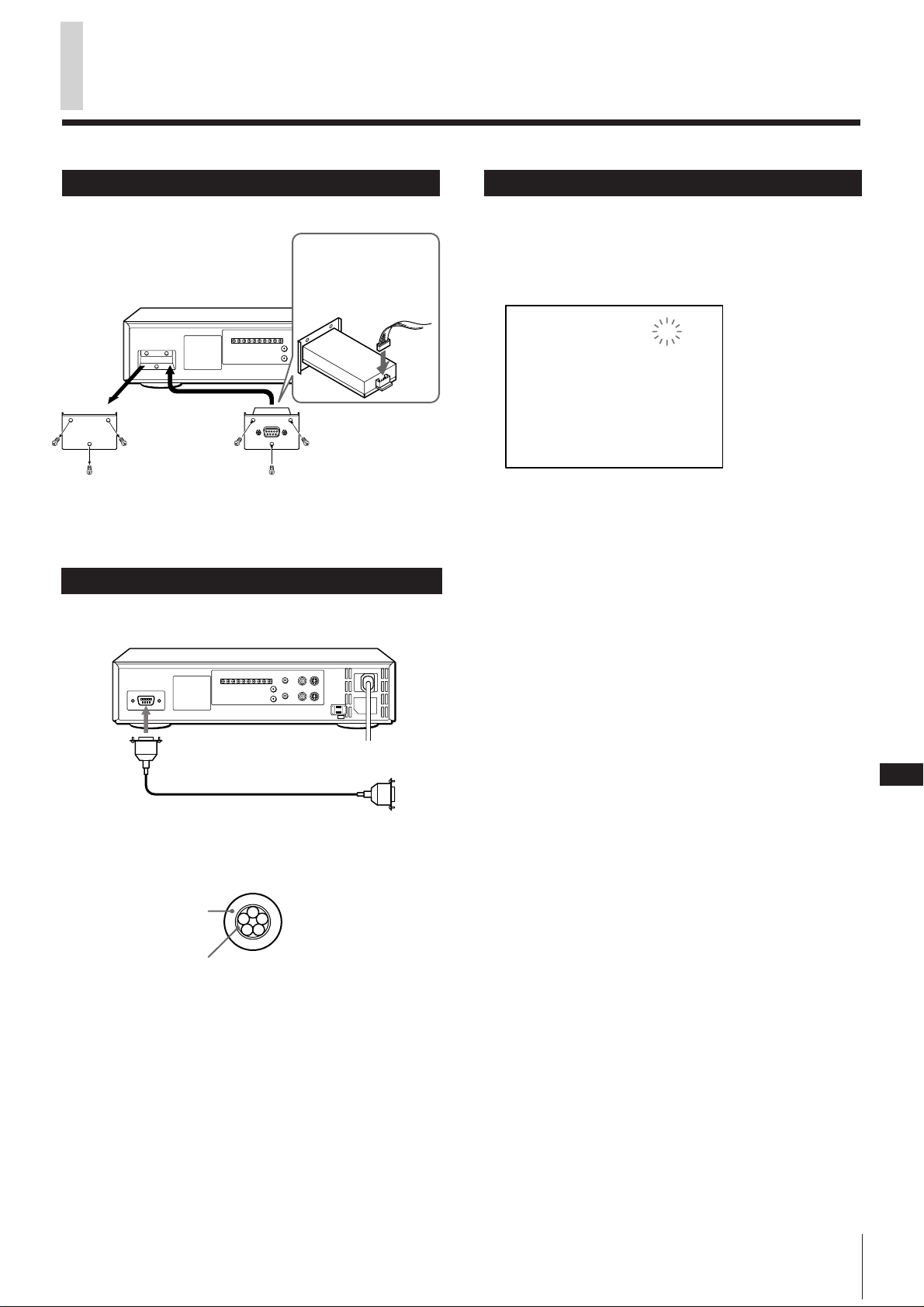

Installing onto the VCR

Install the board as illustrated.

Note

To install this board, consult your supplier or Sony service

representative.

Connecting to a Computer

Connect to a computer as illustrated.

Interface cable to be connected to the RS-232C connector

must be shielded as follows.

Installation

Setting the Data Transfer Rate

After connecting to a computer, set the data transfer rate in

the <OTHER> menu.

1 Press the MENU button on the VCR to display the

<OTHER> menu.

2 Press the SHIFT $ button to flash “RS-232C”, and press

the REC/PLAY SPEED + or – button to set the data

transfer rate (1200, 2400, 4800, or 9600 bps).

3 Press the SEARCH button to return to the normal

screen.

<1 SHOT SET>

FIELD 1

INTERVAL 1M

TIME ADJ 00:00

OPERATION OUT

<OTHER>

REPEAT MODE1

RS-232C 1200

Align the grooves on

both sides of the

connector.

Time Lapse VCR

Remove the

blank plate. Computer

Interface Board

Outer shell

Shield

RS-232C connector

(9-pin D-SUB type)

9-pin D-SUB type cable (not supplied)

To a computer

Tabla de contenidos

Otros manuales de Hardware de computadora de Sony

Sony

Sony PCWA-C700 - Wireless Lan Dual Pc Card Manual de usuario

Sony

Sony BKMW-E3000 Manual de usuario

Sony

Sony BKPF-292 Manual de usuario

Sony

Sony BKPF-L752 Manual de usuario

Sony

Sony DMW-S01NL Manual de usuario

Sony

Sony DVBK-1000 Manual de usuario

Sony

Sony HR-GP5 Manual de usuario

Sony

Sony ESBK-7051 Manual de usuario

Sony

Sony HKSR-5804 Manual de usuario

Sony

Sony BRBK-301 Manual de usuario

Sony

Sony DPS-V55 Manual de usuario

Sony

Sony PCM-F1 Manual de usuario

Sony

Sony BPU4800 Manual de usuario

Sony

Sony PCWA-C800S Read This First Guía de inicio rápido

Sony

Sony MSAC-PR1 Manual de usuario

Sony

Sony DEP-100 Manual de usuario

Sony

Sony BPU-4500A Manual de usuario

Sony

Sony PCWA-C800S Read This First Manual de usuario

Sony

Sony PCWA-C700 - Wireless Lan Dual Pc Card Manual de usuario

Sony

Sony MVS-8000A-C Manual de usuario

Sony

Sony PCWA-C150S - Wireless Lan Pc Card Manual de usuario

Sony

Sony PCWA-C700 - Wireless Lan Dual Pc Card Hoja de datos

Sony

Sony XDBK-104 Manual de usuario

Sony

Sony PCM-601ESD Manual de usuario

Manuales populares de Hardware de computadora de otras marcas

EMC2

EMC2 VNX Series Manual del propietario

Panasonic

Panasonic DV0PM20105 Manual de usuario

Mitsubishi Electric

Mitsubishi Electric Q81BD-J61BT11 Manual de usuario

Gigabyte

Gigabyte B660M DS3H AX DDR4 Manual de usuario

Raidon

Raidon iT2300 Manual de usuario

National Instruments

National Instruments PXI-8186 Manual de usuario

Hauppauge

Hauppauge WinTV-HVR-2250 Manual de usuario

Kontron

Kontron CP6002 Manual de usuario

Manhattan

Manhattan 702843 Manual de usuario

Aphex

Aphex 230 Manual de usuario

AMD

AMD Phenom II Manual operacional

Intel

Intel NUC 12 Pro Manual de usuario

dbx

dbx Zone Pro 1260 Manual de usuario

Galaxy

Galaxy GHDX2-2430S-24F4D Manual de usuario

Intel

Intel AXXRMFBU4 Manual de usuario

Kontron

Kontron DIMM-PC/MD Manual de usuario

ST X-NUCLEO-SAFEA1B Instrucciones de funcionamiento

STEINWAY LYNGDORF

STEINWAY LYNGDORF SP-1 Manual de usuario
