8 AG02 Datum 08.07.2010 Art.Nr. 82270 Änd. Stand 137/10

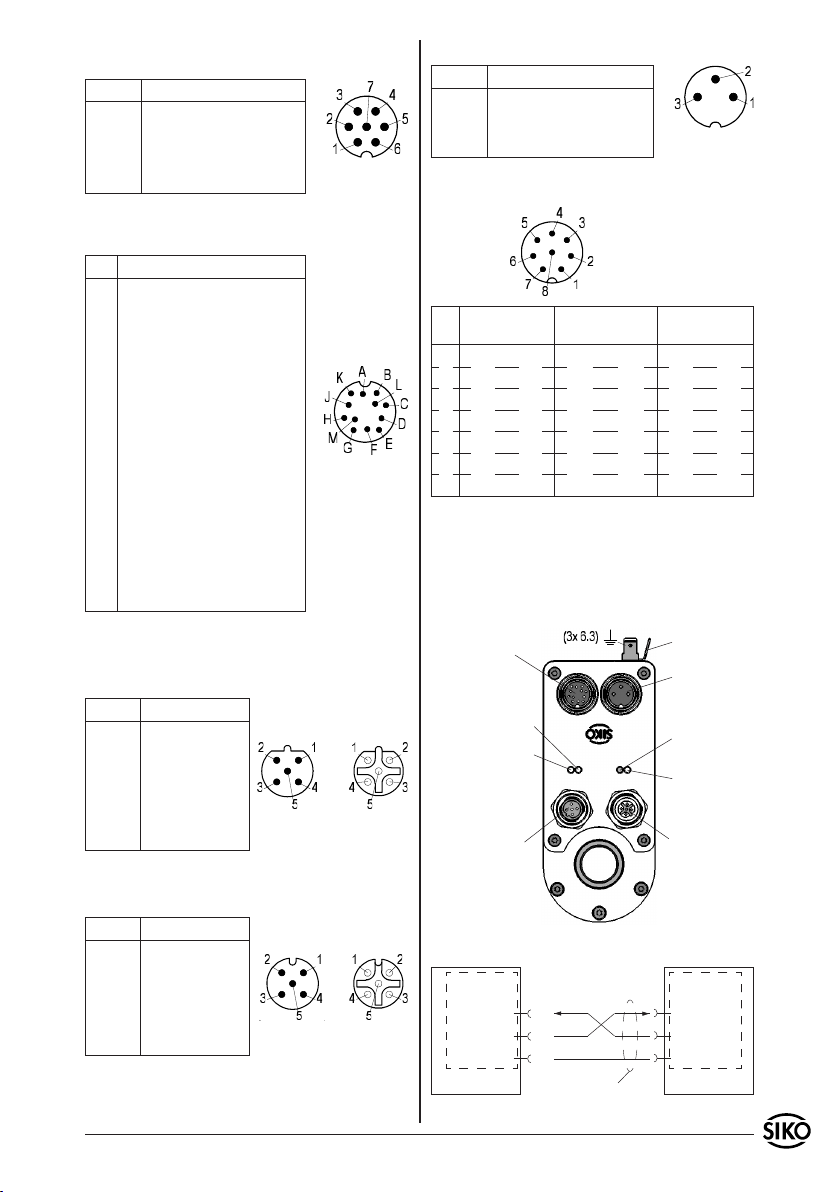

Abb. 10: Einstellen Trimmpotentiometer MWI
Drehrichtung Antriebswelle nach dem Einschalten
Potentiometer
6.3.2.1 Einstellen des Messwandlers (MWI)
Nach Lösen der Befestigungsschrauben (1) und
Öffnen des Gehäusedeckels (2), sind die Trimmpo-
tentiometer zugänglich.
Anzeigen:
LED Digital Analog unipolar Analog bipolar
1, gelb blinkt 600ms=
Start Up
blinkt 300ms=
Current
Error,
On = Betrieb
2, blau Rechts Enable Enable
3, blau Links Rechts/Links N.C.
4, gelb Eil/Schleich N.C. N.C.
6.3 Geber potentiometrisch mit/ohne Mess-
wandler
6.3.1 Einrichtung Potentiometer (P10)
Nach ordnungsgemäßem Anschluss zeigt das Gerät
bei Einschalten der Betriebsspannung den aktuel-
len Istwert.
Achtung: Drehrichtung
Der Messbereich des Potentiometers resultiert aus
der Übersetzung des Potentiometergetriebes. Ab
Werk wird das Potentiometer im Linksanschlag
voreingestellt (siehe Abb. 10). Durch eine Mes-
sung des Widerstandswertes zwischen 'Po' und 'S'
kann die Drehrichtung überprüft werden:
R = 0 Ohm: Drehrichtung i
R = max. Wert: Drehrichtung e
6.3.2 Einstellen und Abgleich des R/I-Wandlers
(MWI)
Ist das Gerät mit einem Widerstands-Stromwand-
ler ausgestattet, wird der Potentiometer-Wider-
stand in einen Strom von 4...20mA umgewandelt.
Es handelt sich um eine Zweileitertechnik. Der
Messstrom dient gleichzeitig zur Versorgung des
Wandlers.
Achtung: Drehrichtung
Der Messwandler ist bei Auslieferung auf Standard-
werte, 4mA für die Anfangsstellung (Po) und 20mA
für die Endstellung (Pe) des Potentiometers abge-
glichen. Durch eine Messung des Stroms zwischen
den Anschlüssen 'I+' und 'I-' kann die Drehrichtung
überprüft werden:
Strom I = 4mA: Drehrichtung e
Strom I = 20mA: Drehrichtung i
Dieser Messbereich entspricht dem vom Kunden
ausgewählten Übersetzungsbereich des Potentio-
metergetriebes.
Achtung: Trimmpotentiometer
Durch zwei Trimmpotentiometer Po und Pe (siehe
Abb. 10) können diese Werte an die tatsächlichen
Anfangs- und Endstellungen der Anwendung ange-
passt werden.
Mit Trimmpotentiometer Po kann ein Strom von
4mA bei Potentiometerwerten von 0 bis 15% des
Gesamtwertes eingestellt werden.
Mit Trimmpotentiometer Pe kann ein Strom von
20mA bei Potentiometerwerten von 90 bis 100%
des Gesamtwertes eingestellt werden.
Der kleinste nutzbare Bereich des Potentiome-
ters, in dem 4...20mA abgegeben werden, beträgt
demnach 15% bis 90% des Potentiometer-Wider-
standsbereichs.
6.3.2.2 Abgleich des Messwandlers (MWI)
Maschine vor der Montage des Antriebes auf
Anfangsstellung fahren.
- Bei Ausf. mit Klemmring: Antrieb montieren
und fixieren (siehe Abb. 3).
- Bei Ausf. mit Passfedernut: Antrieb bis Anschlag
auf Welle schieben und drehen, bis Drehmomen-
tabstützung in gewünschter Lage fixiert werden
kann (siehe Abb. 2). Getriebe mit Gewindestift
axial sichern.
Trimmpotentiometer Po drehen, bis Anfangswert
(4mA) gemessen wird.
Maschine auf Endstellung fahren.
Trimmpotentiometer Pe drehen, bis Endwert
(20mA) gemessen wird.
Gehäusedeckel wieder montieren.
Die Schritte 3 bis 5 sind solange zu wiederholen,
bis die Werte austariert sind (iterativer Abgleich).
•
•
1.
2.
3.
4.
5.
6.
