Siemens SIRIUS 3RA2130 Manual de usuario

A5E03673847001A/RS-AC/003 Last update: 29 January 2015

3ZX1012-0RA20-3DA1

SIRIUS 3RA2130

3RA2150

Sicherungsloser

Verbraucherabzweig S2

Originalbetriebsanleitung ES

Derivación a consumidor sin

fusible S2

Instructivo original TR Sigortasız yük besleyici S2

Orijinal İşletme Kılavuzu

EN Fuseless load feeder S2

Original Operating Instructions IT

Derivazione utenza senza

fusibili S2

Istruzioni operative originali РУ

Фидер без предохранителя S2

Оригинальное руководство по

эксплуатации

FR Départ-moteur sans fusible S2

Instructions de service originales PT

Derivação de alimentação sem

fusíveis S2

Instruções de Serviço Originais 中文无熔断器的负载支路 S2

原始操作说明

SIEMENS AG Telephone: +49 (911) 895-5900 (8°° - 17°° CET)

www.siemens.com/sirius/support

3ZX1012-0RA21-5AC1

Technical Assistance Fax: +49 (911) 895-5907

Breslauer Str. 5 E-mail: technical-assistanc[email protected]

D-90766 Fürth Internet: www.siemens.com/sirius/technical-assistance

23ZX1012-0RA20-3DA1

DE GEFAHR Gefährliche Spannung. Lebensgefahr oder schwere Verletzungsgefahr.

Vor Beginn der Arbeiten Anlage und Gerät spannungsfrei schalten.

EN DANGER Hazardous voltage. Will cause death or serious injury.

Turn off and lock out all power supplying this device before working on this device.

FR DANGER Tension dangereuse. Danger de mort ou risque de blessures graves.

Mettre hors tension avant d’intervenir sur l’appareil.

ES PELIGRO Tensión peligrosa. Puede causar la muerte o lesiones graves.

Desconectar la alimentación eléctrica antes de trabajar en el equipo.

IT PERICOLO Tensione pericolosa. Può provocare morte o lesioni gravi.

Scollegare l’alimentazione prima di eseguire interventi sull’apparecchiatura.

PT PERIGO Tensão perigosa. Perigo de morte ou ferimentos graves.

Desligue a alimentação elétrica e proteja contra o religamento, antes de iniciar o trabalho no equipamento.

TR TEHLİKE Tehlikeli gerilim. Ölüm tehlikesi veya ağır yaralanma tehlikesi.

Çalışmalara başlamadan önce, sistemin ve cihazın gerilim beslemesini kapatınız.

РУ ОПАСНОСТЬ Опасное напряжение. Опасность для жизни или возможность тяжелых травм.

Перед началом работ отключить подачу питания кустановке икустройству .

中文危险危险电压。可能导致生命危险或重伤危险。

操作设备时必须确保切断电源。

3ZX1012-0RA20-3DA1 3

DE Montage Direktabzweig ES Montaje derivación directa TR Montaj dogrudan çikis

EN Assembly direct feeder IT Montaggio partenza diretta РУ Монтаж прямой фидер

FR Montage départ direct PT Montagem alimentador com partida direta 中文安装直接馈路

DE Leistungsschalter S2 / Schütz S2 ES Interruptor automático S2 / Contactor S2 TR Güç şalteri S2 / Kontaktör S2

EN Circuit breaker S2 / Contactor S2 IT Interruttore automatico S2 / Contattore S2 РУ Силовой выключатель S2 / Kонтактор S2

FR Disjoncteur S2 / Contacteur S2 PT Disjuntor S2 / Contator S2 中文断路器 S2 / 接触器 S2









3RA2130 / 3RA2150

(3RA2931-1A(A00))

3RV2.3

3RA2931-1A 1)

3RA2931-1AA00

3RT2.3

max. 65 A

DE 1 Bestell. Nr. = 5Stück

EN 1 Order No. = 5 pieces

FR 1 N° de référence = 5 pièces

ES 1 Ref. = 5 piezas

IT 1 N. di ordinaz. = 5 pezzi

PT 1 N.º de enc. = 5 peças

TR 1 Sip. No = 5 adet

РУ 1 №заказа = 5 шт.

中文 1个订购号 = 5 件

1/L1, 3/L2, 5/L3

2/T1, 4/T2, 6/T3

D1, D2, C1, C2; NO/NC

3RA2130-4E/P/U/V 3RA2130-4W/X/J/K

3RA2150-..

3RV29..-1. 3RV29..-2.

∅5 ... 6 mm / PZ2

3 ... 4,5 Nm

27 to 40 lb· in

3 ... 4,5 Nm

27 to 40 lb· in ∅5 ... 6 mm / PZ2

0,8 ... 1,2 Nm

7 to 10.3 lb· in 3RA2908-1A: ∅(3,0 x 0,5) mm

2 x (1 ... 25) mm²

1 x (1 ... 35) mm²

2 x (1 ... 35) mm²

1 x (1 ... 50) mm²

2 x (0,5 ... 1,5) mm²

2x(0,75...2,5)mm² 2 x (0,5 ... 2,5) mm²

— — — 2 x (0,5 ... 2,5) mm²

2 x (1 ... 16) mm²

1 x (1 ... 25) mm²

2 x (1 ... 25) mm²

1 x (1 ... 35) mm²

2 x (0,5 ... 1,5) mm²

2x(0,75...2,5)mm² 2 x (0,5 ... 1,5) mm²

AWG 2x(18to3)

1x(18to2) 2x(18to2)

1x(18to1) AWG 2x(20to16)

2x(18to14) 2x(20to14)

43ZX1012-0RA20-3DA1

DE Hutschienenmontage ES Montaje sobre perfil DIN TR Montaj rayina montaj

EN Mounting onto standard rail IT Montaggio su guida profilata РУ Монтаж на монтажной шине

FR Encliquetage sur rail DIN PT Montagem do trilho DIN 中文标准轨道安装























FOLFN

3RA2130 / 3RA2150

(3RA2932-1AA00)

3ZX1012-0RA20-3DA1 5

DE Montage auf Hutschienenadapter ES Montaje sobre adaptador para

perfil DIN TR Taşıyıcıray adaptörü üzerine

montaj

EN Mounting on standard rail adapter IT Montaggio su adattatore per

guida DIN РУ Монтаж на переходнике

монтажной шины

FR Montage sur adaptateur pour rail

DIN symétrique PT Montagem sobre adaptador de

calha DIN 中文安装在导轨适配器上



















FOLFN

3 x 1,2 ... 1,5 Nm

(3 x 10,6 to 13.3 lb· in)

3RA2932-1AA00

63ZX1012-0RA20-3DA1

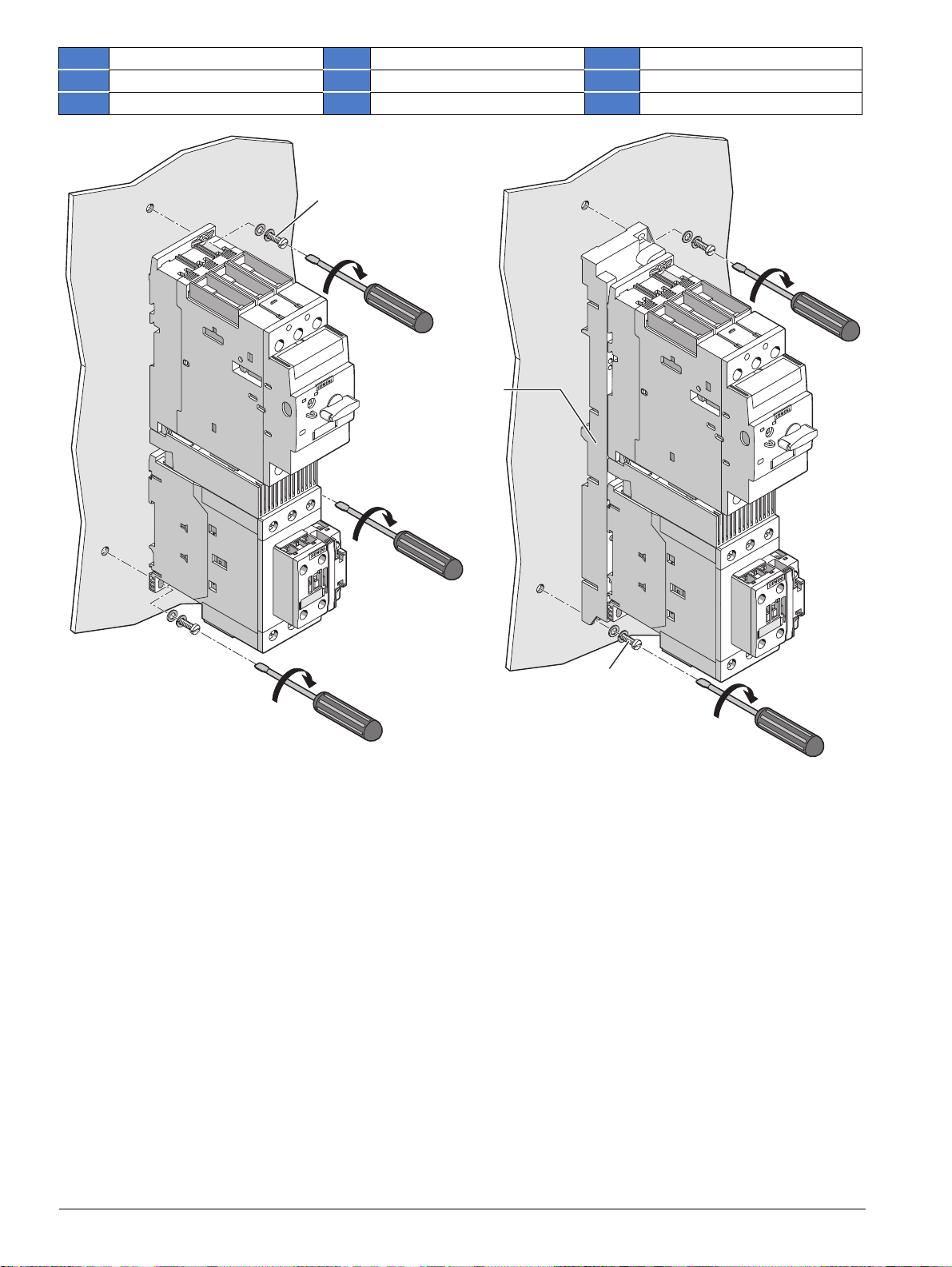

DE Montage auf ebener Fläche ES Montaje sobre superficie plana TR Düz yüzeye montaj

EN Assembly on a level surface IT Montaggio su una superficie piana РУ Монтаж на ровной поверхности

FR Montage sur surface plane PT Montagem em superfície plana 中文安装在平整表面上

2xM4

1,2 … 1,5 Nm

(10.6 to 13.3 lb· in)

3xM4

1,2 … 1,5 Nm

(10.6 to 13.3 lb· in)

3RA2932-1AA00

3ZX1012-0RA20-3DA1 7

DE Montage auf

Sammelschienenadapter ES Montaje en adaptador para

embarrado TR Bara sistemi adaptörü üzerine

montaj

EN Mounting on busbar adapter IT Montaggio su adattatore per

sistema a sbarre РУ Монтаж на переходнике сборной

шины

FR Montage sur adaptateur pour jeu

de barres PT Montagem sobre adaptador para

sistemas de barramentos 中文安装在母线适配器上



























FOLFN

83ZX1012-0RA20-3DA1

DE Montage Schwing- und Schock-Kit ES Montaje kit contra

vibraciones/choque TR Montaj döndürme ve darbe seti

EN Assembly vibration and shock kit IT Montaggio kit vibrazione/scossa РУ Монтаж комплект амортизаторов

FR Montage kit antivibration et

antichoc PT Montagem kit de vibração e choque 中文安装振动和冲击套件

















0,5 … 0,8 Nm

(4.4 to 7.1 lb· in)

3ZX1012-0RA20-3DA1 9

















2 x 1,5 … 1,6 Nm

(2 x 13.3 to 14.1 lb· in)

10 3ZX1012-0RA20-3DA1

DE Montage Direktabzweig mit

Sanftstarter ES Montaje derivación directa con

arrancador suave TR Montaj dogrudan çikis doğrudan

çıkışmontajı

EN Assembly direct feeder with

soft starter IT Montaggio partenza diretta con

softstarter РУ Монтаж прямого отвода с

устройством плавного пуска

FR Montage départ direct avec

démarreur progressif PT

Montagem alimentador com partida

direta com dispositivo de iniciação

suave

中文安装带有软起动器的直接馈路



















3RV2.3

3RA2931-1A 1)

3RA2931-1AA00

3RW4.3

3RA2932-1CA00

1,5 … 1,6 Nm

13.3 to 14.1 lb· in)

max. 65 A

2 x 1,2 ... 1,5 Nm

(2 x 10,6 to 13.3 lb· in)

2 x 1,2 ... 1,5 Nm

(2 x 10,6 to 13.3 lb· in)
