Siemens SITRANS AW200 Manual de usuario

A5E02777167-05, 01/2017 1

SITRANS

Intelligentes Funkmodul mit

Spannungsversorgung für Feldgeräte

WirelessHART-Adapter SITRANS AW200

Kompaktbetriebsanleitung

Zweck dieser Dokumentation

Diese Anleitung ist eine Kurzfassung der wesentlichen Merkmale, Funktionen und

Sicherheitshinweise und enthält alle für den sicheren Einsatz des Gerätes

notwendigen Informationen. Lesen Sie die Anleitung vor der Installation und

Inbetriebnahme sorgfältig. Um eine sachgemäße Handhabung sicherzustellen,

machen Sie sich mit der Funktionsweise des Geräts vertraut.

Die Anleitung richtet sich an Personen, die das Gerät mechanisch montieren,

elektrisch anschließen und in Betrieb nehmen.

Um das Gerät optimal nutzen zu können, lesen Sie bitte die ausführliche Version der

Anleitung.

Historie

In der folgenden Tabelle stehen die wichtigsten Änderungen der Dokumentation

verglichen mit der jeweils vorherigen Ausgabe.

Ausgabe

Bemerkung

01/2017 HW: 4

FW: 02.40.xx

Allgemeine Sicherheitshinweise

WARNUNG

Explosionsgefahr

Öffnen Sie das Gehäuse des WirelessHART-Adapters niemals innerhalb

explosionsgefährdeter Bereiche.

Allgemeine Sicherheitshinweise

WirelessHART-Adapter SITRANS AW200

2A5E02777167-05, 01/2017

Hinweis

Bestimmungsgemäßer Gebrauch

Der WirelessHART

-Adapter darf nur als Funkmodul verwendet werden. Bei

unsachgemäßem Einsatz können Gefahren von ihm ausgehen.

Hinweis

Qualifiziertes Personal

Qualifiziert sind Personen, die mit Aufstellung, Montage, Inbetriebsetzung und

Betrieb des Produkts vertraut sind.

Die Personen verfügen über folgende

Qualifikationen:

•

Sie sind berechtigt und ausgebildet bzw. unterwiesen, Geräte und Systeme

gemäß des Standards der Sicherheitstechnik für elektrische Stromkreise, hohe

Drücke und aggressive sowie gefährliche Medien zu betreiben und zu warten.

•

Bei Geräten mit Explosionsschutz: Sie sind berechtigt und ausgebildet bzw.

unterwiesen, Arbeiten an elektrischen Stromkreisen für explosionsgefährdete

Anlagen durchzuführen.

•

Sie sind in Pflege und Gebrauch angemessener Sicherheitsausrüstung

ausgebildet, bzw. unterwiesen, gemäß des Standards der Sicherheitstechnik.

Hinweis

Mitgeltende Unterlagen

Diese Anleitung enthält aus Gründen der Übersichtlichkeit nicht sämtliche

Detailinformationen zum Gerät.

Beachten Sie daher die nachfolgend aufgeführten

mitgeltenden Unterlagen:

•

Angaben auf dem Typschild

•

Betriebsanleitung zum Gerät.

Die Betriebsanleitung finden Sie auf der mitgelieferten Produkt-CD.

Ergänzend: Weitere Informationen zu WirelessHART

(http://www.siemens.com/wirelesshart)

Allgemein

●Das Personal muss für Montage, elektrische Installation, Inbetriebnahme und

Wartung des Geräts folgende Bedingungen erfüllen:

–Verfügt über Qualifikation, die seiner Funktion und Tätigkeit entspricht

–Ist ausgebildet im Explosionsschutz

–Ist vertraut mit den nationalen Vorschriften

●Gerät gemäß Herstellerangaben und nationaler Vorschriften installieren.

●Elektrostatische Aufladung vermeiden:

Allgemeine Sicherheitshinweise

WirelessHART-Adapter SITRANS AW200

A5E02777167-05, 01/2017 3

–Von Kunststoffflächen (z.B. Gehäuse, Sensorelement, Sonderlackierung,

angehängte Zusatzschilder, ...)

–Von isolierten Kapazitäten (z.B. isolierte metallische Schilder)

●Verbrauchte Battery-Packs umweltgerecht entsorgen.

●Nationale Abfall-Beseitigungsvorschriften beachten.

Installation

Direkte Montage am

Feldgerät

Abgesetzte M

ontage mit

Kabelverbindung

●Elektrostatische Aufladung vermeiden (z.B. nicht trocken reiben):

–Von Gehäuse und Antenne

–Von dem Verbindungskabel

–Von der Sonderausführung Drucktaster (wenn vorhanden)

●Wenn elektrostatische Aufladungen vermieden werden (z.B. durch Reibung,

Reinigung, Wartung, starke Messstoffströme): WirelessHART-Adapter in der

Gasgruppe IIC und IIB einsetzbar.

●WirelessHART-Adapter: Kennzeichnung mit Warnschild "Elektrostatische

Aufladung vermeiden".

●Regeln für die Zusammenschaltung von eigensicheren Stromkreisen beachten.

●Um die Gehäuseschutzart zu erhalten:

–Deckel fest zudrehen.

–Kabeleinführung fachgerecht montieren.

●Nach einer Gehäuse-Ausrichtung (Verdrehen): die Arretierungsschraube wieder

fest anziehen.

●Das Verbindungskabel vom WirelessHART-Adapter zum Feldgerät vor Zug und

Reibung schützen (z. B. wegen elektrostatischer Aufladung durch

Messstoffströme).

Allgemeine Sicherheitshinweise

WirelessHART-Adapter SITRANS AW200

4A5E02777167-05, 01/2017

Kunststoffgehäuse

●Drehmoment beachten:

–Deckelschrauben: 0,7 Nm ±10%

–Kabeleinführung: 3,25 Nm ±10%

–Verschlussstopfen: 3,25 Nm ±10%

Aluminiumgehäuse

●Drehmoment beachten:

–Deckelschrauben: 0,7 Nm ±10%

–Kabeleinführung: 6,25 Nm ±10%

–Verschlussstopfen: 6,25 Nm ±10%

●Gerät in den örtlichen Potentialausgleich einbeziehen.

Zone 1

●Konfigurieren des Gerätes: Elektronikraum darf unter Spannung geöffnet werden.

●Batteriewechsel: Der WirelessHART-Adapter darf innerhalb des Ex-Bereiches

geöffnet werden.

●Nicht benutzte Einführungsöffnungen mit Verschlussstopfen verschließen, die der

Zündschutzart entsprechen und zugelassen sind.

Kunststoffgehäuse F32 mit Sonderausführung Drucktaster

–Beim Anschluss des Geräts: Sicherstellen, dass der Anschluss für den

Drucktaster erhalten bleibt. Siehe Bild "Bild 5-2 Drucktaster (Seite 7)",

Klemme 2 und 5.

Zone 21

●Nicht in explosionsfähiger Staubatmosphäre öffnen.

●Das Batteriepack darf nicht innerhalb des Staub-explosionsgefährdeten Bereich

gewechselt werden.

●Nur Kabelverschraubungen mit ATEX-Ex e-Zulassung bzw. metallische

Verschraubung mit Schutzart von mindestens IP65 verwenden. Anschlusskabel

fest verlegen.

●Nicht benutzte Einführungsöffnungen mit Verschlussstopfen verschließen, die der

Zündschutzart entsprechen und zugelassen sind.

Kunststoffgehäuse

–Nur für den Einsatz in Zone 1 geeignet!

Batterie

●Nur die in der Betriebsanleitung aufgeführte Batterieeinheit vom Typ BU 191

(Bestellnummer 7MP3990-0AA00) verwenden.

Gesetze und Bestimmungen

WirelessHART-Adapter SITRANS AW200

A5E02777167-05, 01/2017 5

●Der Steckverbinder ist so konzipiert, dass eine Verpolung nicht möglich ist.

●Kurzschluss der Plus- und Minus-Leitung führt zum Auslösen der irreversiblen,

nicht wechselbaren Sicherung.

●Im Gas-explosionsgefährdeten Bereich ist das Mitführen von ausschließlich einer

Batterieeinheit vom Typ BU 191 (Bestellnummer 7MP3990-0AA00) zulässig.

●Die Gerätesicherheit kann z. B. gefährdet sein:

–Bei sichtbaren Beschädigungen am Batteriegehäuse

–Bei unsachgemäßer Lagerung

–Bei entstandenen Schäden durch den Transport

Gesetze und Bestimmungen

Beachten Sie bei Anschluss, Montage und Betrieb die für Ihr Land gültigen

Prüfbescheinigungen, Bestimmungen und Gesetze. Dies sind zum Beispiel:

●National Electrical Code (NEC - NFPA 70) (USA)

●Canadian Electrical Code (CEC) (Canada)

Weitere Bestimmungen für Anwendungen in explosionsgefährdeten Bereichen sind

z. B.:

●IEC 60079-14 (international)

●EN 60079-14 (EG)

Betriebsbedingungen:

Für den Betrieb dieses Geräts müssen die folgenden beiden Bedingungen erfüllt

sein:

1. es muss möglich sein, sicherzustellen, dass das Gerät bzw. die Vorrichtung keine

schädlichen Störeinflüsse verursacht.

2. das Gerät bzw. die Vorrichtung muss Störeinflüssen, auch durch

Bedienungsfehler, standhalten.

Anschließen

5.1

Anschlussdiagramme

Anschlusswerte 4 ... 20 mA + HART-Kommunikation

Anschlussmöglichkeiten der Klemmen: Siehe Betriebsanleitung A5E02777161-02,

Kapitel "Elektrische Installation".

Anschließen

WirelessHART-Adapter SITRANS AW200

6A5E02777167-05, 01/2017

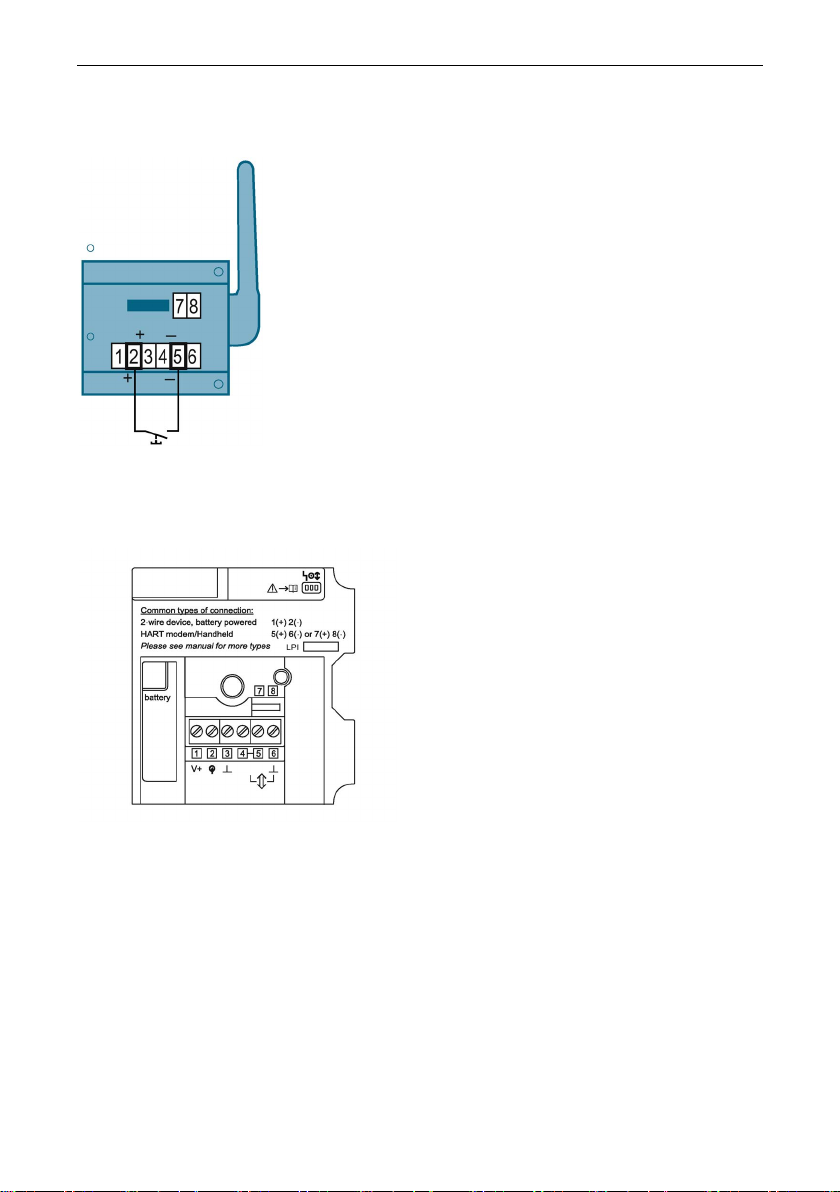

Adapter aktiv (Klemmen 1, 2)

Adapter passiv (Klemmen 2, 3, 4, 5, 6, 7, 8)

Uo < 28 V DC Ui = 30 V DC

Io < 99 mA Ii = 100 mA

Po < 692 mW

Pi = 751 mW

Lo = 3,45 mH

Li = 426 μH

Co = 70 nF

Ci = 24 nF

Hinweis

Konfiguration / Installationsmöglichkeiten

•

Zwei Kontakte (7 und 8, parallel zu den Klemmen 5 und 6) erlauben die

Konfiguration des Adapters mit einem zertifizierten Handbediengerät unter

Beachtung der sicherheitstechnischen Kennwerte.

•

Weitere Installationsmöglichkeiten sind der Betriebsanleitung A5E02777161,

Kapitel "Anschließen" zu entnehmen.

Bild 5-1 Adapterkontakte

Anschließen

WirelessHART-Adapter SITRANS AW200

A5E02777167-05, 01/2017 7

Anschluss der Sonderausführung Drucktaster (nur für Kunststoffgehäuse)

Bild 5-2 Drucktaster

Anschluss des LPI-Stecker (aktiv), optionale Funktion

Versorgung Uo= 7,80 V

Io= 1,03 A

Po= 1,22 W

Lo= 21,51 μH

Co= 9,18 μF

Li= 12 μH

Ci= 120 nF

Bild 5-3 LPI-Stecker

Technische Daten

WirelessHART-Adapter SITRANS AW200

8A5E02777167-05, 01/2017

Hinweis

Anschlussdiagramme

Weitere Anschlussdiagramme finden Sie in der

Betriebsanleitung auf der

mitgelieferten Produkt

-CD.

Technische Daten

Hinweis

Gefahrgutvorschriften

Beachten Sie die Gefahrgutvorschriften, die im Sicherheitsdatenblatt auf der

CD-

ROM enthalten sind.

SITRANS AW200 WirelessHART-Adapter

Schutzart

IP65, IP66; NEMA4

Batterieeinheit

Batterie Lithium-Thionylchlorid-Hochleistungs-

Batterieeinheit (Typ BU 191)

Versorgungsspannung:

5 V - 7,2 V

Versorgungsstrom:

< 250 mA

Eingangs- und Ausgangsanschlusswerte der Anschlussklemmen:

Anschlussklemme 1

Spannungsversorgung für Feldgeräte

Leerlaufspannung einstellbar zwischen 8 V und 23 V in

Stufen < 0,1 V

Stromstärke:

4 mA ≤ I

aus

≤ 20 mA DC

Anschlussklemme 2

4 ... 20 mA/HART-Eingang

Stromstärke

4 mA ≤ I

≤ 20 mA DC

Anschlussklemmen 4, 5, 6 Hochohmige HART-Eingangs-/

Ausgangsanschlüsse

Eingangsimpedanz für HART-

Kommunikation

5300Ohm@1700Hz

Eingangsimpedanz DC

= ∞

Umweltbedingungen

Zertifikate und Zulassungen

WirelessHART-Adapter SITRANS AW200

A5E02777167-05, 01/2017 9

SITRANS AW200 WirelessHART-Adapter

Klimaklasse:

4K4H entsprechend EN60721-3-4

Umgebungstemperatur: -40°C bis +80°C/

-40°F bis +176°F

1 Bestellnummer 7MP3990-0AA00

Zündschutzart

Umgebungstemperatur

Temperatur

klasse

Gehäuse

Ex ia IIC -40°C ≤ Ta ≤ +50°C T4 Kunststoff oder

Aluminium

-40°C ≤ Ta ≤ +60°C T3

Zündschutzart

Umgebungstemperatur

Max. Oberflächen-

temperatur

Gehäuse

Ex tb [ia] IIIC

-40 °C ≤Ta ≤+60 °C

+70 °C

Aluminium

Zertifikate und Zulassungen

7.1

Konformität mit europäischen Richtlinien

Die CE-Kennzeichnung auf dem Gerät zeigt die Konformität mit folgenden

europäischen Richtlinien:

Elektromagnetische

Verträglichkeit EMV

2014/30/EU

Richtlinie des Europäischen Parlaments und des

Rats zur Angleichung der Rechtsvorschriften der

Mitgliedstaaten über die elektromagnetische

Verträglichkeit und zur Aufhebung der Richtlinie

89/336/EWG.

Niederspannungsrichtlinie NSR

2014/35/EU

Richtlinie des Europäischen Parlaments und des

Rats zur Angleichung der Rechtsvorschriften der

Mitgliedstaaten betreffend elektrische

Betriebsmittel zur Verwendung innerhalb

bestimmter Spannungsgrenzen.

Atmosphèr

e explosible ATEX

2014/34/EU

Richtlinie des Europäischen Parlaments und des

Rats zur Angleichung der Rechtsvorschriften der

Mitgliedstaaten für Geräte und Schutzsysteme zur

bestimmungsgemäßen Verwendung in

explosionsgefährdeten Bereichen.

Zertifikate und Zulassungen

WirelessHART-Adapter SITRANS AW200

10 A5E02777167-05, 01/2017

Richtlinie übe

r Funkanlagen und

Telekommunikationsend

einrichtungen

2014/53/EU

Richtlinie des Europäischen Parlaments und des

Rats über Funkanlagen und

Telekommunikationsendeinrichtungen und die

gegenseitige Anerkennung ihrer Konformität.

Die angewandten Richtlinien finden Sie in der EU-Konformitätserklärung des

betreffenden Geräts.

7.2

Zertifikate

Zugehörige Dokumentation

Dieses Dokument ist fester Bestandteil der folgenden Betriebsanleitungen:

A5E02777161

Es gilt die mitgelieferte, dem Gerätetyp entsprechende Betriebsanleitung.

Ergänzende Dokumentation

Explosionsschutz-Broschüre: 6ZB5310-0LE01-0BA5

Kennzeichnung

Erläuterungen der Kennzeichnung und Zündschutzart finden Sie in der

Explosionsschutz-Broschüre.

Kennzeichnung nach Richtlinie 2014/34/EU

Kennzeichnung der Zündschutzart/ des Schutzniveaus

II 2 G

Ex ia IIC T4/T3 Gb

Kennzeichnung nach IECEx Geräteschutzniveau (EPL)

Kennzeichnung der Zündschutzart/ des Schutzniveaus

Ex ia IIC T4/T3 Gb

Kennzeichnung nach Richtlinie 2014/34/EU

Kennzeichnung der Zündschutzart/ des Schutzniveaus

II 2 D

Ex tb [ia] IIIC T70°C Db

Kennzeichnung nach IECEx Geräteschutzniveau (EPL)

Kennzeichnung der Zündschutzart/des Schutzniveaus

Ex tb [ia] IIIC T70°C Db

Zertifikate finden Sie im Internet unter Zertifikate

(http://www.siemens.de/prozessinstrumentierung/zertifikate) oder auf einer

beiliegenden DVD.

WirelessHART-Adapter SITRANS AW200

A5E02777167

, 01/2017

Siemens AG

Division Process Industries and Drives

Postfach 48 48

90026 NÜRNBERG

DEUTSCHLAND

Tabla de contenidos

Idiomas:

Otros manuales de Adaptador de Siemens

Siemens

Siemens DX791 Manual de usuario

Siemens

Siemens 3VM9187 - 0SH20 Manual de usuario

Siemens

Siemens Siemeca AMR AEW36.2 Manual de usuario

Siemens

Siemens NK8000 MP4.40 Series Guía rápida

Siemens

Siemens SIMATIC NET CP 5511 Manual de usuario

Siemens

Siemens 3VT9100-4PP30 Manual de usuario

Siemens

Siemens 8US1211-1NS10 Manual de usuario

Siemens

Siemens FDB299 Manual de usuario

Siemens

Siemens SIMATIC TIWAY 1 Manual de usuario

Siemens

Siemens XLS-MSE2(R)-ADPT Manual de usuario

Siemens

Siemens SIMATIC ET 200SP Manual de usuario

Siemens

Siemens PC2637 Manual de usuario

Siemens

Siemens SpeedStream 2502 Manual de usuario

Siemens

Siemens TCM2 Manual de usuario

Siemens

Siemens SIMATIC BusAdapter BA 2xRJ45VD HA Manual de usuario

Siemens

Siemens TCN2 Manual de usuario

Siemens

Siemens Gigaset 108 Manual de usuario

Siemens

Siemens 7XV5450 0BA00 Manual de usuario

Siemens

Siemens 3RQ301 0AA0 Series Manual de usuario

Siemens

Siemens ASK76.1U Manual de usuario

Siemens

Siemens AEW310.2 Manual de usuario

Siemens

Siemens SIMATIC 6ES7 972-0CB20-0XA0 Manual de usuario

Siemens

Siemens SIRIUS 3RA1954-2C Manual de usuario

Siemens

Siemens Gigaset HomePlug AV 200 Manual de usuario

Manuales populares de Adaptador de otras marcas

PCB Piezotronics

PCB Piezotronics 090B274 Manual de usuario

Auvidea

Auvidea J20 Manual del producto

Gossen MetraWatt

Gossen MetraWatt AT3-III E Manual de usuario

Akribis

Akribis ITF-21-BISS-MIT Manual de usuario

Tenda

Tenda W54U Manual de usuario

ROHO

ROHO AGILITY Manual de usuario

PROLiNK

PROLiNK WN2001 Manual de usuario

Hawking

Hawking HUF2 Manual de usuario

Airlink101

Airlink101 AWLC4030 Manual de usuario

NETGEAR

NETGEAR XAV101v1 - Powerline AV Ethernet Adapter Manual de usuario

Philips

Philips SWA4554S/10 Manual de usuario

JVC

JVC TS-C9D2B Manual de instrucciones

NETGEAR

NETGEAR A6100 Manual de usuario

D-Link

D-Link DWA-121 Manual de usuario

Philips

Philips SWA2037 Manual de usuario

Basalte

Basalte 0610-20 Manual de usuario

Yealink

Yealink EHS40 Manual de usuario

Balluff

Balluff BIC 1B0-IT1A7-Q40KFU-SM4A4A Manual de usuario
