Siemens TCN2 Manual de usuario

Siemens Energy & Automation, Inc.

Bellefontaine, Ohio 43311 U.S.A.

Installation Instructions

Item: Cat. No. TCN2, TCN3 Plug-InAdapters

For use with:

SIEMENS

MD, ND, MM, NM, MF & NF Frame

CircuitBreakersTypes: MXD6, NXD6, MM6, MMK, NM6, NMK,

HMXD6,MD6,MFC,MFF,ND6,NFC,NFF,HMD6,HND6, CMD6,

CND6,SMD6,DND6,SHMD6,SHND6,SCMD6,SCND6,HNXD6.

MoldedCaseSwitchTypeMXD6,NXD6,MD6,ND6,CMD6,CND6,

andMotorCircuitInterrupterTypes:MXD6ETI,CMD6ETI,MD6ETI,

ND6ETI,in conjunction withplug-in-mounting assemblies Cat.

No.’sPC5664,PC5666andPM5666

Page 1 of 2

Pc. No. 410905A01

Hazardous voltage.

Will cause death or

serious injury.

Turn OFF and lock out all

power supplying this

device before installing

or servicing accessory.

SAFETY INSTRUCTIONS

NOTE: This instruction outlines the recommended

installation procedure.

1. Circuit Breaker Preparation

The circuit breaker should be in the OFF/”O”

positionbeforeinstallingtheplug-in-tulipadapter

kit. Turn off and lock out all power supplying this

device before installing. Verify that

voltage

is present before proceeding with task.

Fig. 4

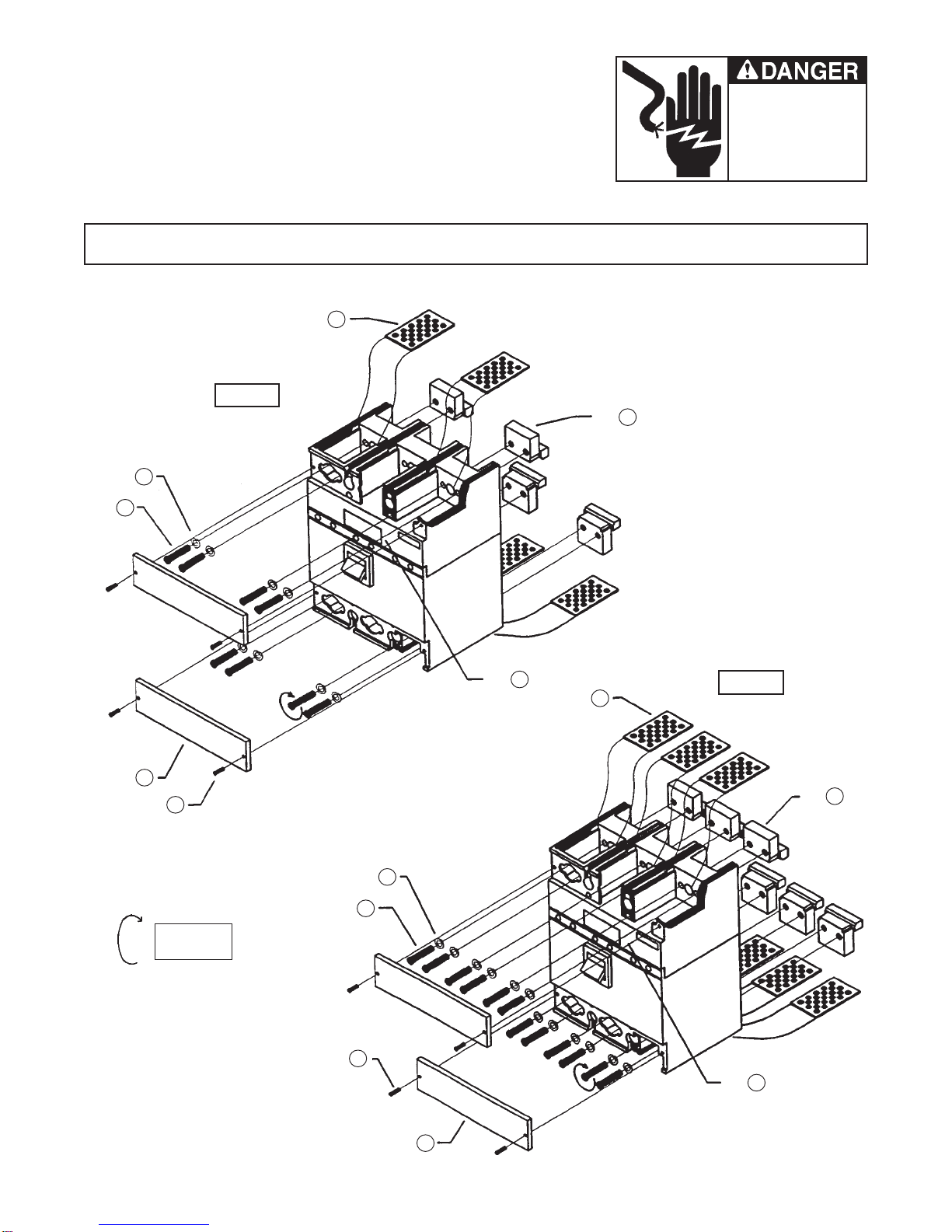

2. Loosen four breaker terminal shields screws (6)

and remove both line and load side terminal

shields (7).

3. Place terminal stabs (8) on back of breaker in

recess provided in base molding. Secure in

placewith 5/16-18 hex head bolts (11)furnished.

Tighten these bolts to 96 In.-Lbs. (8 Ft.-Lbs.)

[10.84 N/m] to assure a good electrical connec-

tion. Repeat this procedure for the remaining

tulip clip assemblies.

4. INSERTEND SHIELDS (12) INTOSLOTS PRO-

VIDED AT LINE AND LOAD END OF

BREAKER.

5. Affixlabel(13) to frontofcircuit breakerasshown

in Fig. 4.

Dimensions

Inches

[Millimeters]

.25

[6.35]

Siemens Energy & Automation, Inc.

Bellefontaine, OH 43311 U.S.A.

Installation Instructions

Hazardous voltage.

Will cause death or

serious injury.

Turn OFF and lock out all

power supplying this

device before installing or

servicing accessory.

Page 2 of 2

Pc. No. 410905A01

TCN2

TCN3

4 x 12

4 x 8

8 x 11

8 x 3

1 x 13

2 x 7

4 x 6

2 x 7

4 x 6

12 x 11

12 x 3

1 x 13

6 x 8

6 x 12

96 In.-lbs.

10.84 N/m
